Однотрубное и двухтрубное подключение радиаторов отопления

В статье рассмотрим особенности однотрубного и двухтрубного подключения радиаторов отопления, а также их преимущества и недостатки. Понимание этих схем поможет выбрать подходящий вариант для квартиры или частного дома. Также поделимся рекомендациями профессионалов и предложим схемы для оптимизации работы системы отопления и создания комфортного микроклимата.

Плюсы и минусы диагонального подключения радиаторов отопления

Диагональная схема подключения отопления выделяется своей особенностью в подводе трубопровода к радиаторам. Для достижения максимальной эффективности системы отопления важно рассмотреть как положительные, так и отрицательные аспекты данного метода.

Преимущества:

1. Эта схема демонстрирует высокую эффективность и является оптимальным вариантом для частных домов. КПД отопления превышает 90%.
2. При использовании диагонального подключения возможно установить на радиаторе значительное количество секций – оптимально до 24.
3. В процессе циркуляции теплоносителя по секциям формируется градиентный контур.

Недостатки:

1. Эффективность отопления достигается только при использовании диагонального подключения в двухтрубной системе. Для однотрубных схем этот метод не подходит.
2. Подвод двух труб к радиатору с разных сторон может выглядеть неэстетично в интерьере.
3. При диагональном подключении трубопроводы подводятся с обеих сторон радиатора. В будущем, если потребуется увеличить или уменьшить количество секций, трубопровод придется разрезать.
4. В квартирах диагональная схема применяется редко, а в некоторых случаях может быть вовсе недоступна.
5. Монтаж отопительного контура по диагональной схеме требует значительных затрат, так как требует больше материалов и трудозатрат.

Чтобы лучше понять диагональный способ подключения, необходимо изучить его особенности и нюансы.

При выборе системы отопления эксперты отмечают важность понимания различий между однотрубным и двухтрубным подключением радиаторов. Однотрубная система, как правило, более экономична и проще в установке, так как требует меньше трубопроводов. Однако она может привести к неравномерному распределению тепла, особенно в больших помещениях, где радиаторы расположены далеко от котла. В свою очередь, двухтрубная система обеспечивает более стабильное и равномерное отопление, так как горячая и холодная вода движутся по отдельным трубам. Это позволяет лучше контролировать температуру в каждом радиаторе. Тем не менее, такая система требует больше материалов и времени на установку. Эксперты рекомендуют выбирать тип подключения в зависимости от специфики помещения и потребностей пользователей, учитывая как бюджет, так и желаемый уровень комфорта.

https://youtube.com/watch?v=8TTKFVNdk2w

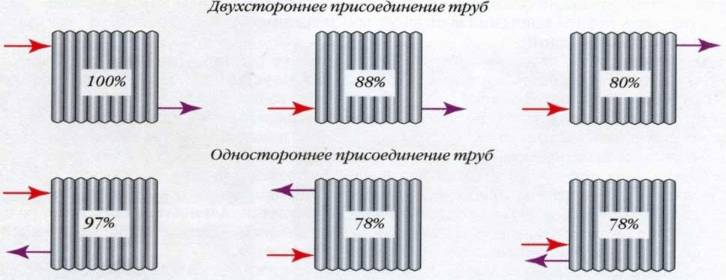

Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

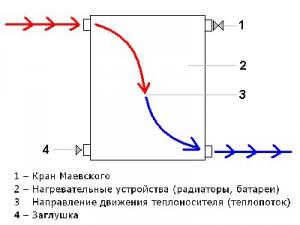

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Интересные факты

Вот несколько интересных фактов о однотрубном и двухтрубном подключении радиаторов отопления:

1. Эффективность теплоотдачи: В двухтрубной системе каждый радиатор подключен к отдельным трубам для подачи и обратки теплоносителя. Это позволяет более равномерно распределять тепло по всем радиаторам, что делает такую систему более эффективной, особенно в больших помещениях. В однотрубной системе, где радиаторы соединены последовательно, тепло может не доходить до последнего радиатора, что приводит к неравномерному прогреву.

2. Сложность установки и обслуживания: Однотрубные системы проще и дешевле в установке, так как требуют меньше труб и фитингов. Однако они могут быть сложнее в обслуживании, так как для замены или ремонта одного радиатора может потребоваться отключение всей системы. В двухтрубной системе, хотя установка может быть более затратной, обслуживание становится проще, так как каждый радиатор можно отключать независимо.

3. Гибкость в дизайне: Двухтрубные системы предлагают большую гибкость в дизайне и планировке помещений. Их можно легко адаптировать под различные архитектурные решения и изменения в интерьере, так как каждый радиатор может быть установлен в любом месте, не завися от последовательности подключения. В однотрубной системе радиаторы должны располагаться в определенном порядке, что ограничивает возможности дизайна.

https://youtube.com/watch?v=gpxpuI7FnJ0

Виды диагонального подключения батареи

Существует несколько типов схем, по которым осуществляется диагональное подключение отопительных приборов в системе отопления. Общее для всех этих вариантов – это подвод труб с обеих сторон. При двухстороннем подключении эффективность радиатора выше, чем при одностороннем.

Ключевым отличием диагональной системы является способ подключения подающей и отводящей труб. Наиболее эффективной считается схема, при которой подача осуществляется через верхний коллектор радиатора, а обратка – снизу. Этот вариант идеально подходит для самотечных систем автономного отопления, где нет циркуляционного насоса. Если же подача осуществляется снизу, а обратка сверху, то эффективность системы снижается. Данная схема больше подходит для закрытых систем отопления, где циркуляцию теплоносителя обеспечивает насос.

Еще одно важное отличие заключается в том, что диагональное подключение отопительных приборов можно реализовать как в однотрубных, так и в двухтрубных отопительных контурах.

Диагональное подключение радиатора отопления при однотрубной системе

Схема подразумевает использование в контуре одной трубы. Из нее сформировано кольцо. Другими словами, закольцованная одна линия исполняет роль подачи и обратки. К ней отводящими патрубками по диагонали подведена батарея.

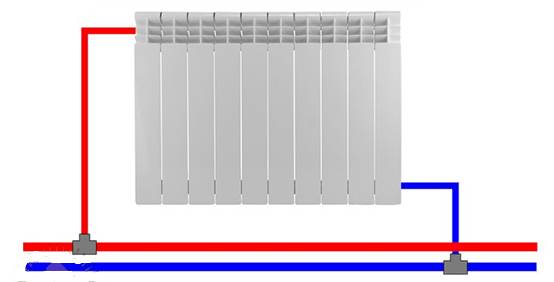

Диагональное подключение радиаторов в двухтрубной системе отопления

В двухтрубной системе, как и в контуре, используется кольцевая схема, однако здесь применяются две трубы. Нагретый теплоноситель, который поступает от котла, движется по подающему трубопроводу. В свою очередь, по обратной трубе (обратке) теплоноситель, остывший после радиаторов, возвращается в котел для повторного нагрева. Обогревательные приборы в двухтрубной системе подключаются к обеим линиям общего контура через отводящие патрубки.

Где размещать диагональную систему подключения радиатора

Систему используют в автономном и централизованном отоплении. Больше она подходит для частных домов, чем квартир. Автономное отопление бывает открытого и закрытого типа.

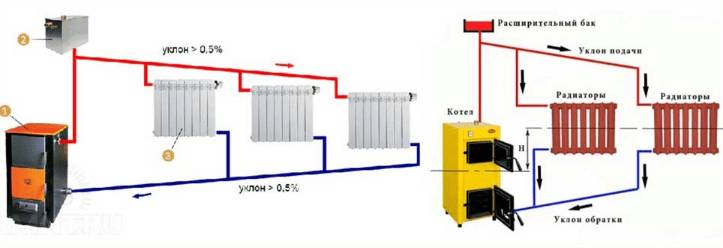

Если подсоединение по диагонали выбрано для самотечной системы, трубопровод укладывают под уклоном. Подача всегда идет на возвышение, а обратка – на понижение. Отсутствие циркуляционного насоса не позволяет равномерно распределять теплоноситель. Дальние по кольцу радиаторы всегда будут холоднее тех, которые расположены ближе до котла. Проблему решают параллельным двухтрубным подсоединением. Подающая труба от котла и расширительного бака подходит патрубками к верхнему коллектору каждой батареи. Аналогично от нижнего коллектора каждого прибора обогрева отходит патрубок к обратной трубе, подсоединенной к нижней части котла. Сам отопительный прибор устанавливают в приямке, чтобы основной контур был выше по уровню.

Важно! Самотечную систему можно устанавливать в здании максимум с двумя этажами. Вдобавок ограничивается длина контура, количество батарей. Минусом является невозможность подключить «теплый пол».

Централизованное и автономное отопление закрытого типа предполагает использование циркуляционного насоса. Теплоноситель подается под давлением. Отпадает необходимость соблюдения уклонов, вывода расширительного бака большого объема в верхнюю точку. В принудительном отоплении диагональ подходит для однотрубной и двухтрубной системы. Вдобавок подающий трубопровод можно подвести к верхнему или нижнему коллектору прибора обогрева.

На видео больше информации о подсоединении радиаторов:

https://youtube.com/watch?v=RBrRf5kvvQA

Схемы диагонального подключения радиаторов отопления

Наиболее эффективной и оптимальной считается двухтрубная схема при использовании диагонального подключения. Рекомендуется подводить подающую линию к верхнему коллектору с одной стороны, а обратную – к нижнему коллектору с противоположной стороны радиатора. Данная схема прекрасно функционирует как в самотечных, так и в принудительных системах. Однако важно правильно организовать расположение подающей и обратной линий.

При принудительной циркуляции теплоноситель подается под давлением, что позволяет размещать подающую и обратную линии ниже уровня батареи по полу. Это решение делает систему более эстетичной, так как на стене остаются видимыми лишь подходящие к коллектору патрубки.

В случае естественной циркуляции двухтрубная схема выглядит менее привлекательно, поскольку подающая ветка проходит выше радиаторов вдоль стены. От нее отходят отводные патрубки к верхним коллекторам каждой батареи, в то время как обратная линия располагается по полу, оставаясь менее заметной.

Хотя однотрубная схема уступает по эффективности, у нее есть одно преимущество. При нижней разводке диагональное подключение может повысить теплообмен на 15% по сравнению с другими системами, такими как «ленинградка», где оба подводящих патрубка соединены с пробками нижних противоположно расположенных коллекторов.

Как диагонально установить радиатор

Прежде чем приступить к монтажу, необходимо точно определиться со схемой. Она будет отличаться в зависимости от вида отопления. Важным нюансом является тип жилья: частный дом или квартира в многоэтажном здании.

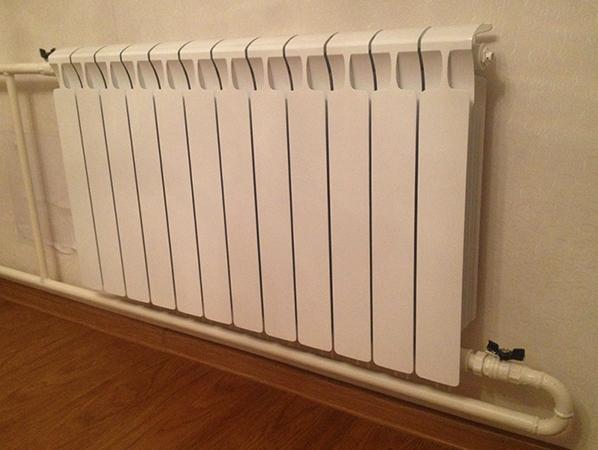

Диагональное подключение радиаторов отопления в квартире

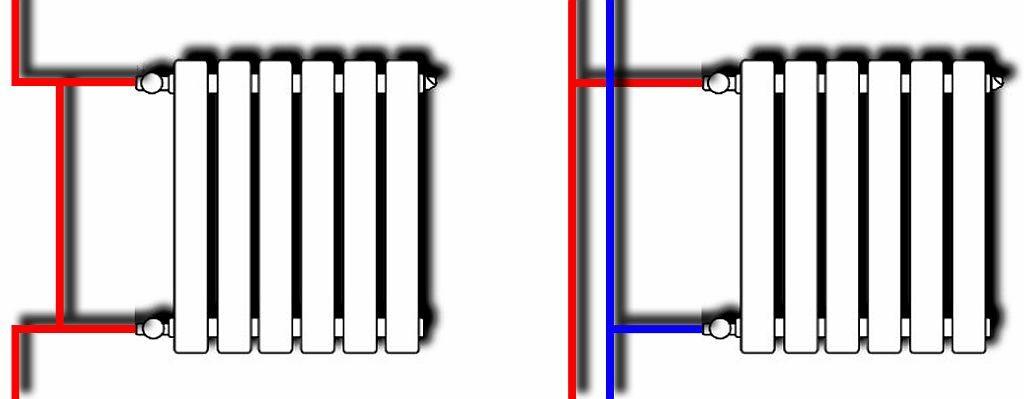

В квартирах редко используют диагональное подключение радиаторов. В большинстве многоквартирных домов предпочтение отдается боковому подводке. Это означает, что в однотрубных и двухтрубных системах отводящие трубопроводы от стояков соединяются с верхним и нижним коллекторами с одной стороны.

Основным недостатком такого подхода является невозможность равномерного прогрева длинных радиаторов. Если в системе установлено 12 и более секций, то каждая последующая будет получать меньше тепла, чем предыдущая. Именно поэтому специалисты рекомендуют применять диагональное подключение радиаторов отопления в многоквартирных домах. Даже если радиатор состоит из более чем 12 секций, теплоноситель будет равномерно распределяться по всем элементам.

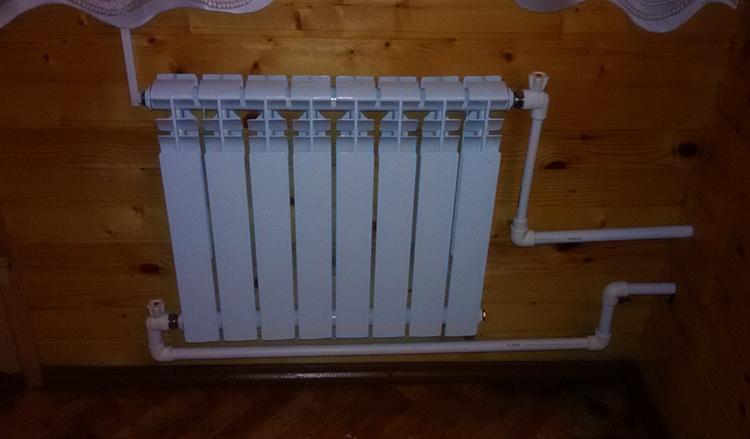

Диагональное подключение радиаторов отопления в частном доме

Совсем иначе обстоят дела с частным домом. Отопительный контур здесь обычно небольшой. Теплоноситель отлично циркулирует по всем секциям в однотрубной и двухтрубной схеме. Однако оптимально отдать предпочтение второму варианту.

Монтаж происходит в следующем порядке:

1. На стене наносят разметку, монтируют кронштейны. Участок стены, прилегающий к тыльным секциям, обклеивают фольгированным материалом. Отражающий экран увеличит теплоотдачу отопительного прибора на 30%.
2. Следующим этапом комплектуют батарею. На один верхний коллектор ставят кран Маевского. К противоположному верхнему коллектору будет подходить подающая труба. Здесь ставят «американку» и запорный кран. Аналогичный комплект ставят на нижний коллектор с противоположной стороны. Здесь будет подходить обратка. Оставшийся свободный второй коллектор снизу закрывают заглушкой.
3. Укомплектованную батарею навешивают на кронштейны, подсоединяют к общему контуру. Способ подсоединения зависит от выбранных труб (пластик, металл).

По аналогичному принципу монтируют все радиаторы. По окончании работ закачивают теплоноситель, проверяют отсутствие протечек.

Советы профессионалов

Несколько полезных советов помогут вам более точно выбрать схему подключения:

• для квартир выгодно использовать диагональное подключение, если у радиатора 12 и более секций;
• рекомендуется выбирать диагональную схему, если у вас двухтрубная разводка;
• подачу следует всегда подключать к верхнему коллектору, а обратку – к нижнему.

В системах отопления с принудительной циркуляцией можно рассмотреть диагональное подключение и в однотрубной системе, при этом подающую трубу стоит подключать к нижнему коллектору. Однако стоит учитывать, что эффективность обогрева в этом случае может снизиться.

Заключение

Плюсы и минусы диагонального подключения радиаторов отопления лучше узнать можно только на практике. Чтобы не допустить ошибки, при выборе схемы желательно проконсультироваться у специалистов. Они подскажут все нюансы с учетом конкретной ситуации.

Сравнение эффективности отопления при однотрубном и двухтрубном подключении радиаторов

Эффективность отопления в системах с радиаторами во многом зависит от типа подключения, которое используется. Однотрубное и двухтрубное подключение имеют свои особенности, преимущества и недостатки, которые влияют на общую производительность системы отопления.

При однотрубном подключении радиаторов отопления все устройства подключаются последовательно к одной трубе. Это означает, что теплоноситель проходит через первый радиатор, затем через второй и так далее, пока не вернется в котел. Такой подход имеет свои плюсы: он проще в установке и требует меньше труб, что может снизить затраты на материалы и монтаж. Однако, эффективность отопления может страдать, так как каждый последующий радиатор получает более холодный теплоноситель. Это приводит к тому, что радиаторы, расположенные дальше от котла, могут не прогреваться должным образом, что снижает общую эффективность системы.

С другой стороны, двухтрубное подключение предполагает наличие двух труб: одна для подачи горячего теплоносителя к радиаторам, а другая для его возврата. Это позволяет каждому радиатору получать теплоноситель одинаковой температуры, что обеспечивает более равномерное и эффективное отопление помещения. В результате, радиаторы, расположенные на большем расстоянии от котла, будут работать так же эффективно, как и те, что находятся ближе. Однако, такая система требует больше труб и, соответственно, может быть дороже в установке и обслуживании.

Сравнивая эффективность отопления, можно отметить, что двухтрубная система обеспечивает более стабильную температуру в помещениях и лучше справляется с изменениями в потреблении тепла. Это особенно важно в больших домах или помещениях с различной теплоизоляцией, где однотрубное подключение может привести к значительным перепадам температур.

Также стоит учитывать, что двухтрубные системы легче поддаются регулировке. Установив терморегуляторы на каждом радиаторе, можно точно контролировать температуру в каждом отдельном помещении, что невозможно в однотрубной системе без дополнительных затрат на оборудование.

В заключение, выбор между однотрубным и двухтрубным подключением радиаторов отопления зависит от конкретных условий эксплуатации, бюджета и требований к комфорту. Двухтрубная система, как правило, обеспечивает более высокую эффективность и комфорт, но требует больших первоначальных вложений. Однотрубная система может быть более экономичной, но ее недостатки в равномерности отопления могут привести к дополнительным затратам на регулировку и поддержание комфортной температуры в помещениях.

Вопрос-ответ

Какая система лучше: однотрубная или двухтрубная?

В зависимости от площади объекта и особенностей конструкции здания применяют однотрубный или двухтрубный отопительный контур. Для небольшого одноэтажного дома оптимальным решением будет провести однотрубную магистраль, для больших по площади зданий рациональнее использовать двухтрубную систему.

Какая схема подключения радиаторов отопления самая эффективная?

Диагональная схема подключения. Наиболее эффективным по теплоотдаче считается диагональное подключение. В этой схеме прямая труба подключается к верхнему патрубку с одной стороны радиатора, а обратная — к нижнему патрубку с его другой стороны.

Какая система отопления более эффективна: однотрубная или двухтрубная?

В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать.

Сколько радиаторов можно подключить к двухтрубной системе?

Подводя итоги, можно уверенно сказать, что оптимальное количество радиаторов, которые можно подключить к 25 трубе в двухтрубной системе отопления, составляет 6-8 штук при общей длине контура не более 30-35 метров.

Советы

СОВЕТ №1

При выборе между однотрубным и двухтрубным подключением радиаторов отопления, учитывайте размер и планировку вашего помещения. Однотрубная система более компактна и подходит для небольших пространств, тогда как двухтрубная обеспечивает более равномерное распределение тепла и лучше подходит для больших домов.

СОВЕТ №2

Обратите внимание на возможность регулировки температуры в радиаторах. В двухтрубной системе вы сможете установить терморегуляторы на каждом радиаторе, что позволит вам контролировать теплоотдачу в разных помещениях. В однотрубной системе такая возможность ограничена.

СОВЕТ №3

Не забывайте о необходимости обслуживания системы. Однотрубные системы могут быть более подвержены засорам и требуют регулярной проверки, в то время как двухтрубные системы, как правило, легче чистятся и обслуживаются, что может сэкономить вам время и деньги в будущем.

СОВЕТ №4

При проектировании системы отопления учитывайте возможность расширения. Если вы планируете в будущем добавлять новые радиаторы или изменять конфигурацию помещений, двухтрубная система будет более гибкой и удобной для таких изменений.
