Печь в гараж из газового баллона: как сделать своими руками

В холодное время года поддержание комфортной температуры в гараже становится важной задачей для автовладельцев и мастеров. Одним из доступных и эффективных решений является печка из газового баллона. В этой статье рассмотрим плюсы и минусы такой конструкции, а также предоставим чертежи и инструкции по созданию печи своими руками. Вы узнаете, какие материалы понадобятся и какие меры безопасности следует соблюдать для успешного и безопасного процесса.

Плюсы и минусы печи для гаража из газового баллона

Основная функция печи заключается в обогреве гаража. Она справляется с этой задачей быстро и с минимальными затратами топлива. Обычно на печах, сделанных из газовых баллонов, не готовят еду, а лишь разогревают заранее приготовленные блюда или кипятят воду. Если такие возможности не требуются, можно выбрать самый простой вариант – печь из одного баллона без варочной поверхности.

Типы печей для гаража:

1. Простая модель. Небольшую печь для гаража можно создать своими руками, используя один баллон объемом 12-27 литров. Его можно установить как в горизонтальном, так и в вертикальном положении.
2. Печка из двух баллонов. Здесь есть несколько вариантов соединения. Два баллона можно расположить друг над другом и соединить сваркой. Более сложным вариантом является конструкция, где баллоны сварены под прямым углом.
3. Сложные конструкции из нескольких емкостей. В таких печах могут быть варочные поверхности, теплообменные ребра, перегородки, воздушные заслонки и другие усовершенствования.

Преимущества и недостатки различных конструкций:

1. На вертикально установленной печи можно организовать площадку для подогрева пищи, но дрова придется рубить на мелкие кусочки, чтобы они вошли в топку.
2. С горизонтальным вариантом проще: дрова загружаются вдоль длинной стороны, что позволяет использовать любые поленья. Однако создать конфорку на горизонтально расположенном баллоне довольно сложно.

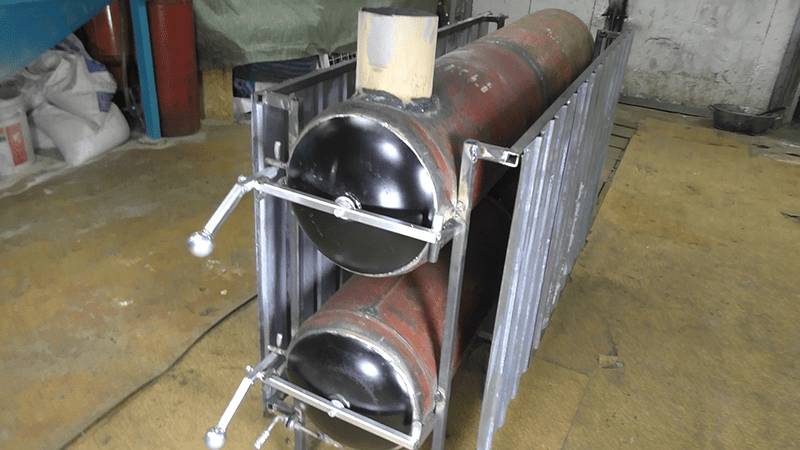

Печь для гаража из двух газовых баллонов, установленных параллельно, не слишком сложна в изготовлении, но варочной поверхности не получится. Ее преимущества заключаются в возможности использования длинных поленьев, что обеспечивает быстрый и продолжительный обогрев гаража. Конструкция с перпендикулярным соединением баллонов позволяет легче сделать конфорку для разогрева пищи, но сама печь будет сложнее в изготовлении.

Важно! Печки из газовых баллонов предназначены только для временного обогрева гаража. При длительной эксплуатации существует реальная угроза возгорания: металл стенок быстро прогорит, и огонь может перекинуться на легковоспламеняющиеся предметы и вещества, которые всегда присутствуют в гараже.

Создание печи из газового баллона для гаража является популярным проектом среди домашних мастеров. Эксперты отмечают, что такой подход позволяет не только сэкономить средства, но и получить эффективный источник тепла. При этом важно учитывать несколько ключевых моментов. Во-первых, необходимо тщательно подготовить баллон: удалить остатки газа и провести его очистку. Во-вторых, следует правильно спроектировать конструкцию печи, учитывая безопасность и вентиляцию. Специалисты рекомендуют использовать жаропрочные материалы для отделки и установки дымохода. Также важно соблюдать правила эксплуатации, чтобы избежать рисков, связанных с использованием самодельных устройств. Правильный подход к созданию печи из газового баллона обеспечит комфорт и тепло в гараже в холодное время года.

https://youtube.com/watch?v=BplcUu09Dio

Что нужно, чтобы сделать печку из газового баллона для гаража

Домашние мастера очень не любят использовать покупные детали. Они предпочитают пускать в ход все, что за долгие годы накопилось в гараже. Использованные газовые баллоны не всегда есть под рукой, но их можно купить относительно недорого. На что обратить внимание:

1. Печку для отопления гаража делают только из цельнометаллических газовых баллонов. Композитные контейнеры из полимеров использовать нельзя.
2. Газовые баллоны объемом 5, 12, 27 литров выбирать для гаражной печки не стоит. Они не прогреют помещение или дадут слишком мало тепла.
3. Оптимальный выбор – 50-литровый баллон длиной 850 мм и диаметром 300 мм. Его стенки достаточно толстые, чтобы выдержать любой жар.
4. Можно сделать печку из промышленного 40-литрового баллона. Он немого уже и длиннее, а металл корпуса толще. Емкость слишком узкая и тяжелая, но на крайний случай сгодится и она.
5. Удобнее работать с газовым баллоном, оснащенным вентилем, а не клапаном. Вентиль можно использовать как регулятор мощности при подаче воздуха в печку.

Что понадобится:

• аппарат для сварки;
• болгарка (угловая шлифмашинка);
• листы металла 2-3 мм толщины;
• профиль для ножек;
• пруток или арматура для колосников.

Кроме перечисленного, понадобятся молоток, отвертки, крепеж, дрель, тиски и т. д. Как правило, все это есть в любом гараже. Если выбранные емкости слишком большие и тяжелые, не помешает дружеская помощь.

Важно! Работать болгаркой или другим инструментом, создающим искры, можно только после заполнения газового баллона водой доверху: пропан тяжелее воздуха, самостоятельно из емкости он не улетучится.

Интересные факты

Вот несколько интересных фактов о создании печи в гараже из газового баллона:

1. Экономия и доступность: Использование газового баллона для создания печи — это не только экономически выгодный вариант, но и доступный. Многие люди имеют старые баллоны, которые можно переработать, что позволяет снизить затраты на материалы и уменьшить количество отходов.

2. Эффективность и теплоотдача: Печи, изготовленные из газовых баллонов, могут иметь высокую теплоотдачу благодаря своей конструкции. Металл баллона хорошо проводит тепло, что позволяет быстро нагревать пространство. При правильном проектировании и установке такая печь может эффективно обогревать даже большие гаражи.

3. Безопасность и правила: При создании печи из газового баллона важно соблюдать меры безопасности. Необходимо тщательно очищать баллон от остатков газа и следить за герметичностью соединений. Также стоит учитывать, что такие печи должны быть установлены в хорошо вентилируемых помещениях, чтобы избежать накопления угарного газа и обеспечить безопасное использование.

https://youtube.com/watch?v=ZPP7I2sjUy8

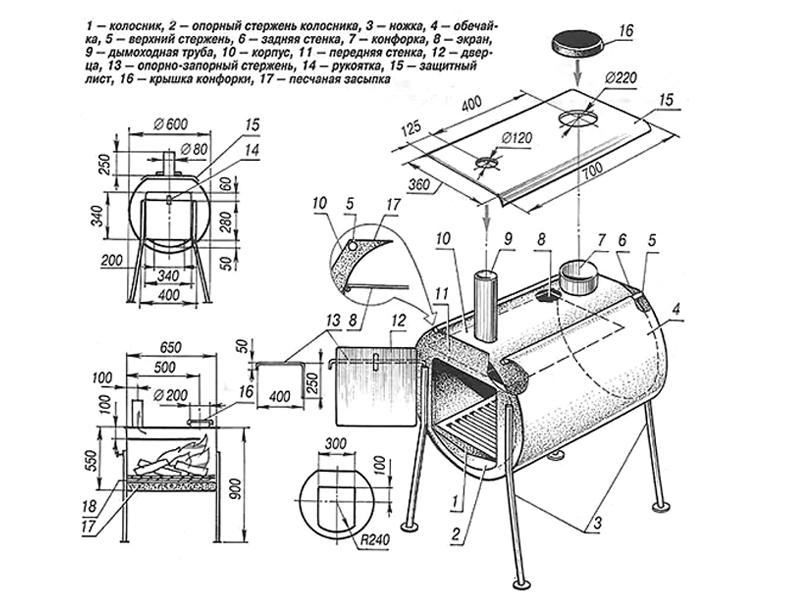

Чертежи печки в гараж из газового баллона

Размеры, указанные на иллюстрациях, являются относительными и зависят от размеров выбранного баллона для печки. Схемы помогают понять принцип функционирования, конструктивные особенности и способы соединения емкостей. Некоторые элементы (такие как конфорка и фигурные ручки) можно не учитывать, однако основные конструктивные компоненты (зольник, колосник, дымоход) необходимы для эффективной и безопасной эксплуатации печки.

Обратите внимание! Толщина стенок печки должна составлять от 3 до 5 мм. Рекомендуется придерживаться верхнего предела, так как сталь толщиной 3 мм может быстро прогореть.

Как сделать печь в гараж из баллона

Подготовка емкости к работе:

• убедиться, что емкость пустая;
• открутить вентиль;
• слить всю жидкость.

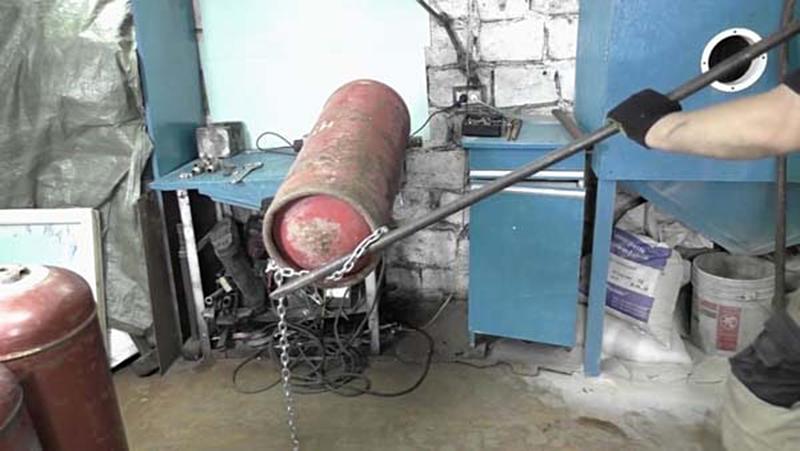

Снимают вентиль с помощью разводного ключа (на ручку надевают отрезок трубы, чтобы увеличить рычаг) или тисков. В последнем случае в тисках зажимают кран, а баллон вращают с помощью цепи и длинной трубы или лома.

Перед резкой баллона внутрь заливают воду. Это можно сделать с помощью тонкой трубки, лейки или любой доступной конусообразной емкости. Чтобы при непрерывном наливе (с помощью шланга) воздух выходил беспрепятственно, необходимо время от времени сдвигать лейку, иначе вода пойдет через верх. Еще один вариант – установить между лейкой и горлышком короткую трубку небольшого диаметра, через которую воздух беспрепятственно попадет внутрь. Если же заливать воду порциями (черпаком, ковшиком), то такие предосторожности не потребуются.

Колосник – это решетка на дне топки, на которую складывают дрова. Если предполагается топить поленьями или обрезками досок, то шаг решетки может быть в несколько сантиметров, если же в качестве топлива используют опилки, то нужно расстояние поменьше. Иногда колосник приваривают к газовому баллону изнутри, но это необязательно. Более того, когда решетка прогорит, ее будет трудно заменить.

Один из необходимых элементов гаражной печи из газовых баллонов – дымоход. От диаметра выбранной трубы и ее расположения зависит функциональность конструкции. Необязательно покупать специализированную трубу, можно взять те, что есть под рукой.

Соответствие диаметра дымохода объему газового баллона:

• 60 мм минимум для емкости на 12 л;
• 80 мм – для 27-литрового баллона;
• 120 мм – для 50-литрового.

Чтобы в гараже оставалось как можно больше тепла, дымоход можно сделать из нескольких отрезков трубы, соединенных под небольшим углом. Затем нужно соорудить защитные экраны из листов металла, укрепить их на корпусе и опробовать печку. Для создания хорошей тяги верхний край дымохода должен быть вынесен минимум на 1 м выше крыши гаража.

Как сделать печку из двух газовых баллонов для гаража

Начало процесса создания печи не отличается от изготовления устройства из одного газового баллона. Наиболее удобным вариантом является расположение двух баллонов параллельно друг другу, один над другим. В этом случае в верхнем баллоне не приваривают зольник к длинной стороне, а соединяют его с нижним с помощью металлических полос, оставшихся после вырезания отверстия. Дрова загружаются в нижнюю часть печи, а верхний баллон функционирует как теплообменник, позволяя сохранить больше тепла.

Теплообменные ребра значительно повышают эффективность работы печи, созданной из двух газовых баллонов.

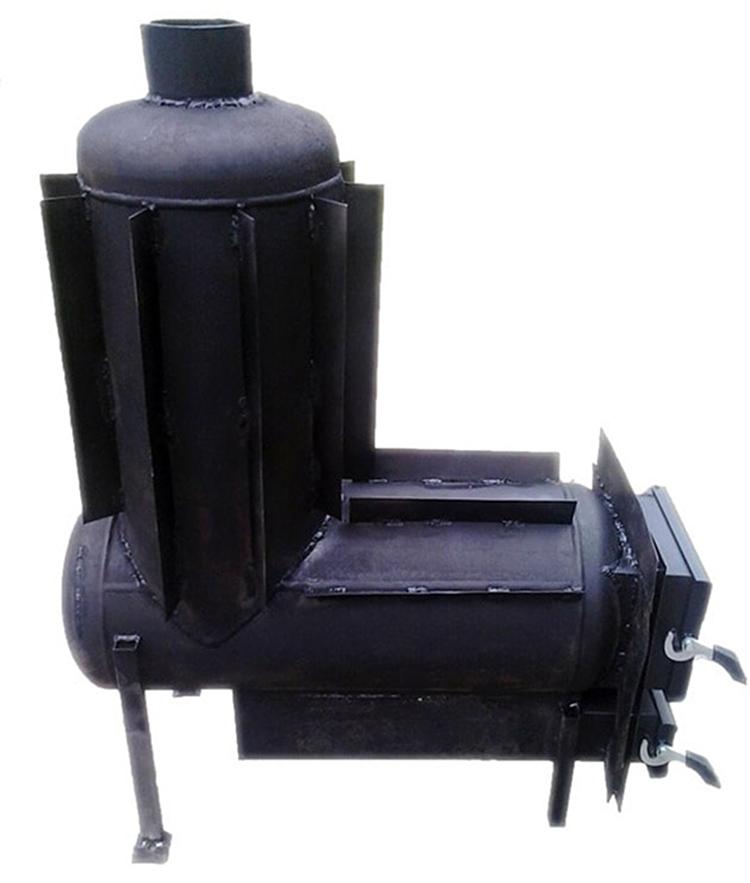

Существуют также конструкции с перпендикулярно сваренными баллонами, где в нижнем устанавливается варочная поверхность, а верхний служит теплообменником. Для улучшения теплоотдачи и более эффективного обогрева гаража на верхнюю часть печи иногда приваривают ребра из металлических пластин.

Рекомендация! Чтобы колосниковая решетка не прогорала при интенсивной эксплуатации, ее можно изготовить из толстого металлического листа с вырезанными отверстиями или длинными пазами.

Техника безопасности

Меры предосторожности при эксплуатации конструкции из газовых баллонов:

1. Устанавливать печку нужно в стороне от прохода, чтобы избежать случайных ожогов. Желательно также обеспечить хорошее освещение в месте установки. Рядом с ней на полу и стенах гаража не должно быть легковоспламеняющихся предметов.
2. Стенки самодельной печи для гаража из газового баллона очень быстро нагреваются до высокой температуры. Порой металл раскаляется до красного свечения. Неосторожное прикосновение приведет к сильным ожогам. Для повышения безопасности конструкцию огораживают одним или двумя экранами.
3. Первый запуск печки сопровождается неприятным запахом от обгорающей на поверхности газового баллона краски. На это время следует обеспечить в гараже хорошую вентиляцию.

Важно! Экраны вокруг печки обеспечивают не только защиту от ожогов, но и работают как дефлекторы: направляют поток холодного воздуха от пола вдоль раскаленных стенок, обеспечивая быстрый нагрев гаража.

Техника безопасности при работе с оборудованием мало отличается от рекомендаций при использовании сварочного аппарата, болгарки и других инструментов. Нужна защита для глаз и кожи рук, аккуратность при обращении с огнем и раскаленным металлом. Единственное, на что нужно обратить внимание, – подготовка газового баллона. Здесь кроме осторожности, нужно соблюдать простые требования – работать на открытом воздухе, вдалеке от огня, т. е. устраивать перекуры над еще не залитым водой баллоном – неразумное решение.

https://youtube.com/watch?v=E2YdFclTa7c

Заключение

Газобаллонная печь для гаража эффективно обогревает пространство, может использовать различные виды топлива и довольно проста в сборке. Ее вполне возможно создать из доступных материалов. Главной трудностью может оказаться нехватка сварочного оборудования или опыта работы с ним. Все остальные этапы вполне под силу любому домашнему умельцу, а необходимые инструменты и материалы легко найти в гараже или приобрести в ближайшем пункте приема металлолома.

Советы по эксплуатации и обслуживанию печи из газового баллона

Эксплуатация печи из газового баллона требует особого внимания и соблюдения определённых правил для обеспечения безопасности и долговечности устройства. Ниже приведены основные рекомендации по правильному использованию и обслуживанию такой печи.

1. Правильная установка печи

Перед тем как начать использовать печь, убедитесь, что она установлена в соответствии с требованиями безопасности. Печь должна находиться на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов. Рекомендуется установить печь на металлический поддон или плиту, чтобы предотвратить возможные повреждения пола и обеспечить дополнительную защиту от тепла.

2. Регулярная проверка состояния печи

Периодически проверяйте печь на наличие повреждений, трещин или коррозии. Особое внимание уделяйте швам и местам соединения, так как именно там может происходить утечка газа. Если вы заметили какие-либо дефекты, немедленно прекратите использование печи и проведите ремонт или замену повреждённых частей.

3. Очистка печи

Регулярная очистка печи от сажи и копоти не только улучшает её эффективность, но и предотвращает возникновение пожара. Используйте металлическую щётку или скребок для удаления нагара с внутренних поверхностей. Также стоит периодически очищать дымоход от сажи, чтобы обеспечить свободный выход дыма.

4. Безопасное использование топлива

Для работы печи используйте только тот вид топлива, который предусмотрен конструкцией. Не добавляйте в печь посторонние материалы, такие как пластик или резина, так как это может привести к выделению токсичных веществ и ухудшению работы устройства. Храните топливо в безопасном месте, вдали от источников тепла и открытого огня.

5. Обеспечение вентиляции

При использовании печи в закрытом помещении обязательно обеспечьте хорошую вентиляцию. Это поможет избежать накопления угарного газа и обеспечит приток свежего воздуха. Открывайте окна или устанавливайте вентиляционные решётки, чтобы поддерживать оптимальный уровень кислорода в помещении.

6. Использование термометра

Рекомендуется установить термометр рядом с печью для контроля температуры. Это поможет избежать перегрева и позволит поддерживать оптимальный температурный режим. Следите за показаниями термометра и при необходимости регулируйте подачу топлива.

7. Обучение пользователей

Если печь будет использоваться несколькими людьми, убедитесь, что все пользователи ознакомлены с правилами эксплуатации и безопасности. Проведите инструктаж, объясните, как правильно разжигать печь, как добавлять топливо и как действовать в случае возникновения непредвиденных ситуаций.

8. Хранение печи в нерабочем состоянии

Если печь не будет использоваться в течение длительного времени, обязательно проведите её полную очистку и закройте все отверстия, чтобы предотвратить попадание пыли и влаги. Храните печь в сухом, защищённом от внешних воздействий месте.

Соблюдение этих простых рекомендаций поможет вам безопасно и эффективно использовать печь из газового баллона, а также продлить срок её службы. Помните, что безопасность всегда должна быть на первом месте!

Вопрос-ответ

На сколько хватает газового баллона для печки?

Газовый баллон на 50 л в нормальном состоянии содержит 21 кг пропана. Его хватит на 33,6 часа беспрерывной работы всех 4-х конфорок.

В каком месте лучше ставить печку в гараже?

Наиболее простой и эффективный вариант — обратиться к законам физики. Обычная логика: печь надо ставить в самом холодном месте, а также в точке с хорошей вентиляцией. А это — вход в гараж.

Как сделать отопление от газового баллона?

Отопление дома баллонами — это самый быстрый и дешевый способ организовать снабжение газоиспользующего оборудования пропан-бутаном. Достаточно приобрести газовые баллоны, заправить их, подключить к общему коллектору с регулятором давления, поместить оборудование в шкаф — и групповая баллонная установка готова!

Советы

СОВЕТ №1

Перед началом работы убедитесь, что газовый баллон полностью опорожнен и тщательно промыт. Это поможет избежать взрывов и утечек газа во время изготовления печи.

СОВЕТ №2

Используйте только качественные инструменты и материалы. Для сварки и резки баллона выбирайте профессиональное оборудование, чтобы обеспечить безопасность и долговечность конструкции.

СОВЕТ №3

Обязательно продумайте систему вентиляции в гараже. Хорошая вентиляция предотвратит накопление угарного газа и обеспечит безопасное использование печи.

СОВЕТ №4

Перед использованием печи проведите тестирование на небольшом огне, чтобы убедиться в ее работоспособности и отсутствии утечек. Это поможет избежать неприятных ситуаций в будущем.
