Песочный фильтр для бассейна своими руками: схема, как сделать, как работает, видео

Песчаный фильтр для бассейна — ключевой элемент для поддержания чистоты и прозрачности воды, что важно для комфортного отдыха и здоровья. В этой статье мы рассмотрим, как сделать песчаный фильтр своими руками, предоставим схемы и чертежи, а также объясним принцип его работы. Вы узнаете о необходимых расходных материалах и получите рекомендации по эксплуатации, что поможет создать эффективную систему фильтрации для вашего бассейна без лишних затрат.

Устройство песочного фильтра для бассейна

Ключевые составляющие системы фильтрации воды в бассейне:

• резервуар для фильтрующего материала;
• насос с системой предварительной очистки;
• соединительные элементы;
• уникальный переключатель для изменения рабочих режимов.

Создание песочного фильтра для бассейна своими руками — это задача, которая привлекает многих владельцев загородных участков. Эксперты отмечают, что такой фильтр не только эффективно очищает воду, но и позволяет существенно сэкономить на покупке готового оборудования. Схема устройства достаточно проста: она включает в себя резервуар, заполненный специальным фильтрующим песком, и систему трубопроводов для циркуляции воды.

Работа фильтра основана на принципе механической фильтрации, где загрязнения задерживаются в песке, а очищенная вода возвращается в бассейн. В интернете можно найти множество видеоуроков, которые наглядно демонстрируют процесс сборки и настройки фильтра. Однако специалисты предупреждают: важно тщательно подбирать материалы и следовать инструкциям, чтобы обеспечить долговечность и эффективность работы устройства. Правильный подход к созданию песочного фильтра может значительно улучшить качество воды в бассейне и сделать отдых более комфортным.

https://youtube.com/watch?v=vUvPMF-lG4s

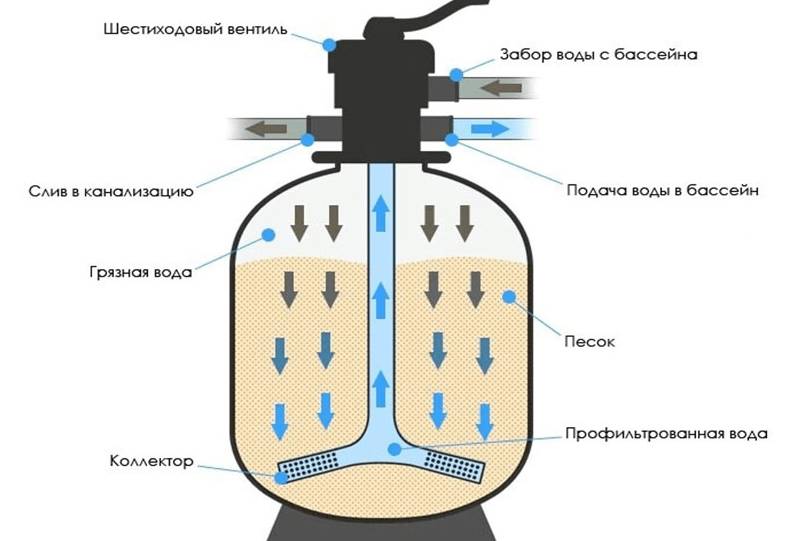

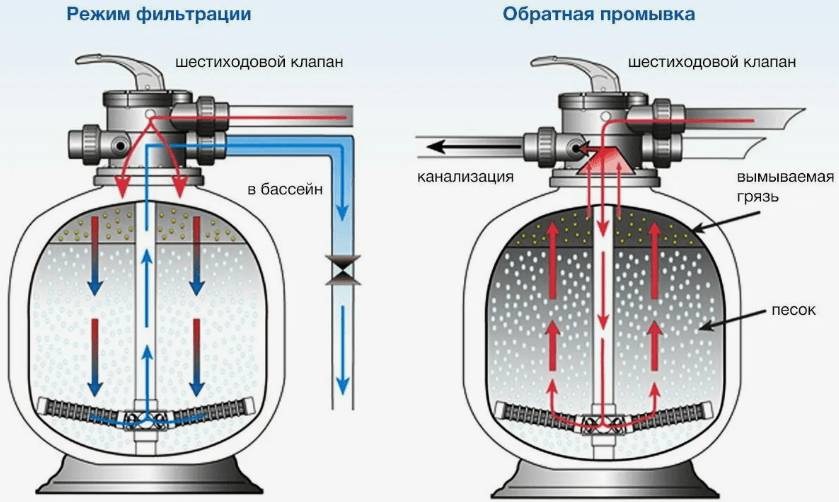

Принцип работы песчаного фильтра для бассейна

Перед тем как своими руками собрать систему фильтрации для очищения воды в бассейне, установленном на приусадебной территории загородного дома, рекомендуют разобраться, как она работает.

Принцип действия песочного фильтра для бассейна:

1. Сначала вода проходит через грубую очистку, через скиммер водяного насоса попадает в емкость с кварцевым песком.
2. Далее жидкость проходит через фильтрующий наполнитель, очищается от различных механических примесей, пыли, мельчайших частичек грязи.
3. Уже полностью чистая прозрачная вода выходит из емкости с фильтром и наполняет уличный бассейн для купания.

При обустройстве своими руками системы фильтрации такого типа пользователям не придется постоянно отмывать отложения грязи на стенках бассейна.

Внимание! Любой фильтр требует периодической очистки от накопившихся загрязнений, в том числе замены фильтрующего компонента.

Интересные факты

Вот несколько интересных фактов о песочных фильтрах для бассейна, которые могут быть полезны при создании такого устройства своими руками:

1. Принцип работы: Песочные фильтры работают по принципу механической фильтрации, где вода проходит через слой специального фильтрующего песка. Частицы грязи и мусора задерживаются в песке, а очищенная вода возвращается в бассейн. Это позволяет эффективно удалять даже мелкие частицы, что делает воду прозрачной и чистой.

2. Экономия ресурсов: Создание песочного фильтра своими руками может значительно снизить затраты на обслуживание бассейна. Коммерческие фильтры могут быть дорогими, а самодельный фильтр позволяет использовать доступные материалы и адаптировать конструкцию под конкретные нужды.

3. Устойчивость и долговечность: Песочные фильтры имеют долгий срок службы и требуют минимального обслуживания. При правильной сборке и использовании качественных материалов, такой фильтр может прослужить многие годы, что делает его отличным выбором для владельцев бассейнов, стремящихся к экономии и долговечности.

Эти факты подчеркивают как функциональность, так и преимущества создания песочного фильтра своими руками.

https://youtube.com/watch?v=Os38DNRPAc4

Плюсы и минусы самодельных песчаных фильтров

Финансовые затраты на покупку материалов для создания собственного фильтрующего устройства составляют в 2-3 раза меньше, чем цена готового заводского водяного фильтра. Самодельный песчаный фильтр для уличного летнего бассейна обладает множеством преимуществ.

Преимущества:

• легкость сборки конструкции по заранее подготовленным чертежам с указанием всех деталей и их точных размеров;
• кварцевый песок эффективно задерживает даже самые мелкие частицы загрязнений – до 20 микрон в диаметре;
• простота обслуживания самодельного песчаного фильтра для очистки бассейна;
• доступная цена фильтрующего материала, что позволяет менять его не раз в год, как советуют специалисты, а гораздо чаще, в зависимости от интенсивности использования искусственного водоема.

Недостатки:

• значительный расход воды.

Важно! Мелкофракционный песок обеспечивает более качественную очистку воды по сравнению с аналогичным наполнителем, но более крупной фракции.

Необходимые материалы для изготовления

Чтобы собрать песчаный фильтр своими руками, нужно сначала определиться с его конструкцией, подобрать готовые либо разработать самостоятельно чертежи.

Необходимые материалы:

• емкость с широким горлом;
• отрезки пластиковых труб;
• соединительные шланги, хомуты;
• герметично закрывающаяся крышка;
• песчаный наполнитель – фильтрующий элемент;
• водяной электронасос;
• фильтр грубой очистки;
• кран-вентиль;
• манометр;
• патрубок для отвода воды;
• устройство забора воды.

Инструменты:

• крепкие ножницы;
• пилка для обрезки пластиковых труб;
• паяльник для пластика;
• плоскогубцы;
• электродрель;
• комплект отверток;
• герметик.

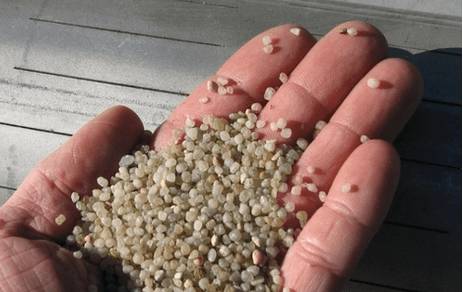

Необходимо правильно подобрать песчаный наполнитель для качественной фильтрации воды в бассейне.

При интенсивной эксплуатации бассейна и фильтрации воды такой фильтр долго не прослужит. Рекомендуют покупать специальные стеклянные составы с продолжительным ресурсом. Также можно использовать комбинированные смеси с гравийной составляющей.

https://youtube.com/watch?v=S2iTF7yADaA

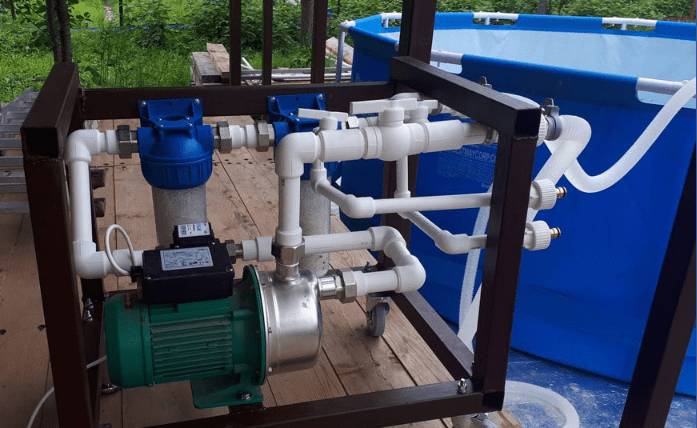

Как самому сделать песочный фильтр для бассейна

Основное, что следует учитывать, это то, что контейнер для песчаного наполнителя должен быть изготовлен из материалов с низкой степенью агрессивности. К таким материалам можно отнести алюминий и пластик.

Также важно при установке фильтрационной системы самостоятельно корректно соединить песчаный фильтр с бассейном.

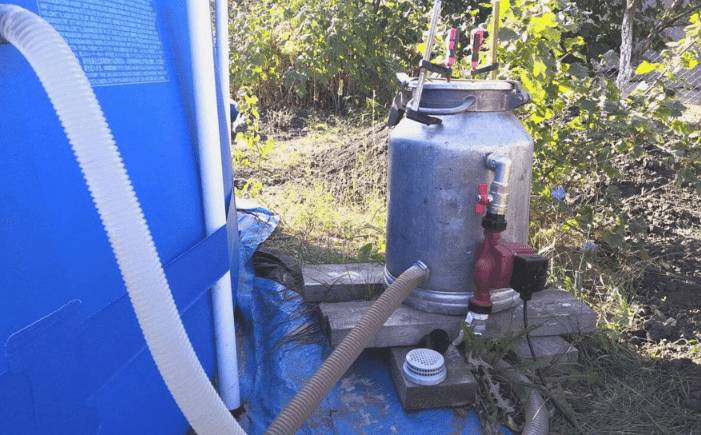

Изготовление песчаного фильтра из алюминиевой фляги

Чтобы сделать своими руками фильтр из алюминиевой фляги, нужно приобрести некоторые расходники.

Требуемые материалы:

• алюминиевая фляга вместительностью 36 литров;
• сетка с мелкими ячейками Ø0,7 мм из пластика либо металла, которая не пропускает песчаные крупинки;
• пластиковые трубы, фитинги Ø40 мм;
• шаровые краны;
• гранулированный кварцевый песок (размер фракций 0,8-1,2 мм);
• сварочный агрегат с электродами.

Последовательность сборки системы фильтрации для бассейна:

1. В крышке алюминиевой фляги просверливают отверстие Ø40 мм.
2. Используя сварку, в готовое отверстие врезают трубу Ø40 мм.
3. Линию сварного соединения своими руками обрабатывают герметиком.
4. Снизу фляги устанавливают фитинг подачи воды.
5. Крышку ставят на корпус фляги и плотно прижимают, чтобы ее не сорвало под высоким давлением жидкости.
6. Соединяют с фитингами шаровые краны для возможности включения режима обратной промывки.

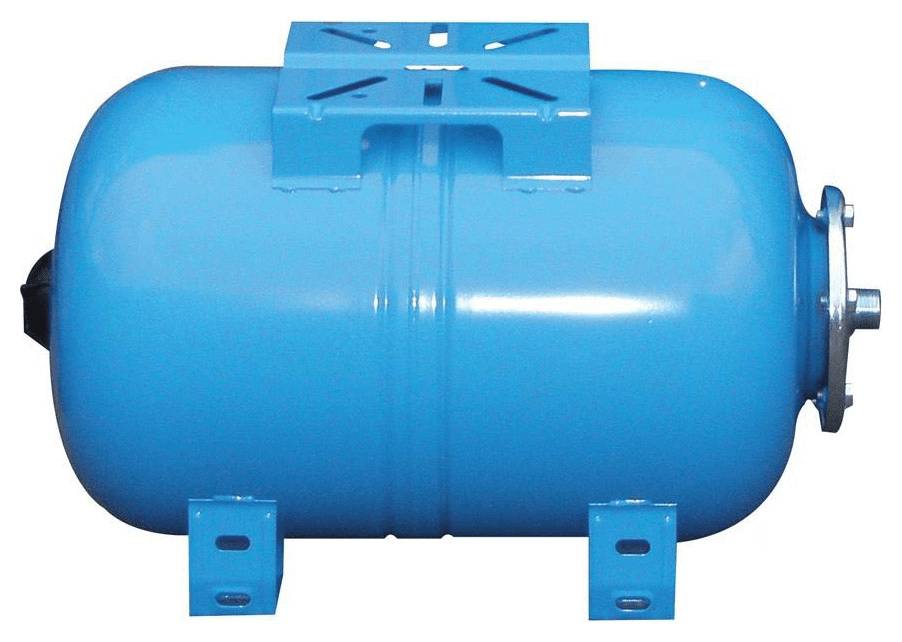

Сборка фильтра для бассейна из расширительного бачка

Если у вас в хозяйстве имеется расширительный мембранный бак, вы можете самостоятельно изготовить фильтр из него.

Необходимые материалы:

• расширительный мембранный бак;
• герметик;
• антикоррозионная защитная краска;
• штуцеры;
• паяльник;
• фильтр грубой очистки;
• обрезанные пластиковые трубы длиной 50-80 см;
• мелкоячеистая стальная сетка, которая не пропускает кварцевый песок.

Этапы сборки самодельного песчаного фильтра:

1. Сначала необходимо удалить мембранную часть из корпуса расширительного бачка.
2. Внутренние стенки бака следует обработать краской и дождаться ее полного высыхания.
3. Для установки штуцеров на внутренней поверхности корпуса или на крышке просверлите отверстия нужного диаметра.
4. Все соединения обработайте герметиком.
5. На штуцер, через который будет подаваться вода, установите фильтр грубой очистки, который защитит песчаный фильтр от попадания крупных частиц и грязи.
6. Вставьте фильтрующий картридж, который можно приобрести в магазине или сделать самостоятельно из горлышка пластиковой бутылки, предварительно просверлив в нем отверстия и обтянув капроновым чулком.
7. Перед монтажом создайте отверстие для забора воды, установив перфорированную емкость с сеткой.

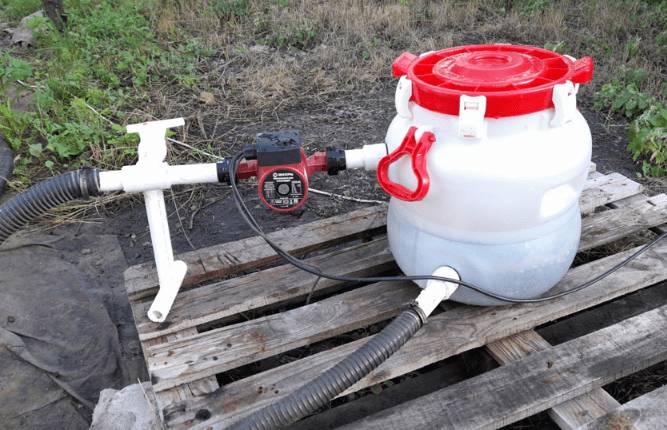

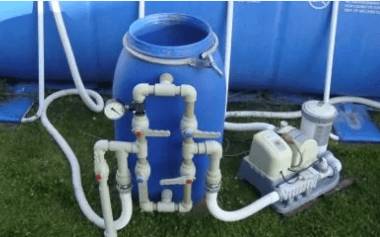

Фильтр для домашнего бассейна с песчаным наполнителем из пластиковой бочки

Оптимальный по цене вариант – фильтр из пластиковой емкости.

Расходные материалы:

• пластиковая бочка;
• трубы ПВХ;
• гибкие шланги;
• электронасос водяной с вентилем;
• спайщик пластиковых изделий;
• герметик;
• стальная сетка мелкоячеистая;
• кварцевый песок крупной фракции.

Последовательность сборки самодельного фильтровального устройства для бассейна:

1. В пластиковой бочке делают паяльником 2 отверстия, диаметр которых соответствует диаметру пластиковой трубы.
2. Трубы вставляют в готовые отверстия, места стыков заделывают герметизирующим составом.
3. Из пластиковой емкости сооружают водосборник с отверстием, диаметр которого должен быть меньше размера фракций кварцевого песка.
4. Миску заворачивают марлей в несколько слоев и капроном.
5. К водозаборному приспособлению фиксируют гибкий рукав, герметизируют стыки.
6. Внутри емкости на входном отверстии устанавливают сетку для разбития напора воды и равномерного распределения ее по фильтрующему наполнителю из кварцевого песка.
7. Шланги фиксируют термоклеем.

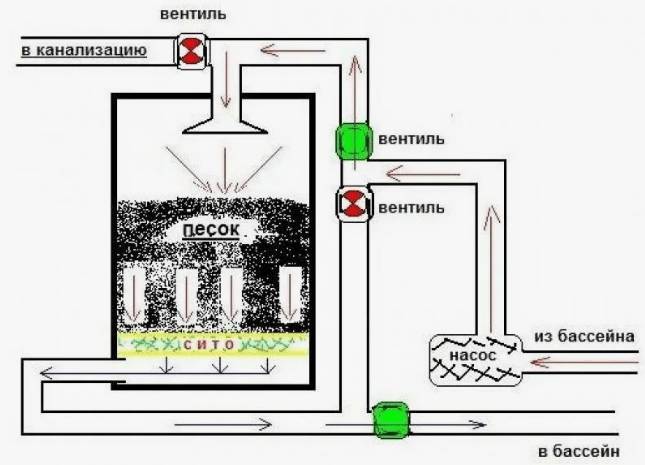

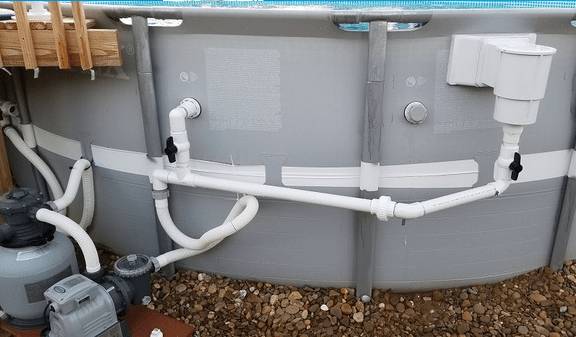

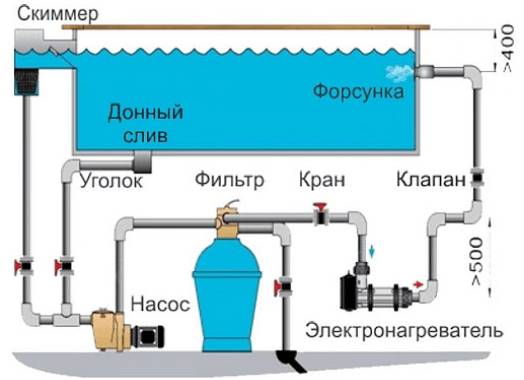

Схема подключения песочного фильтра для бассейна

Фильтрационное устройство, созданное самостоятельно, можно подключить несколькими способами:

1. Насос устанавливается перед резервуаром с песком. Вода под давлением проходит через песчаный фильтр.
2. Насос, сделанный своими руками, располагается после фильтрующей емкости с песком. В герметичном баке создается вакуум, что позволяет воде втягиваться в фильтр.
3. Вода из бассейна самотеком поступает в песчаную фильтрующую емкость. После этого устанавливается насос, который перекачивает очищенную воду обратно в бассейн.

На промышленных системах фильтрации обязательно устанавливаются манометры для контроля давления жидкости.

Как пользоваться песочным фильтром для бассейна

При установке бассейна на загородном участке заранее нужно продумать варианты и периодичность его обслуживания. Обязательная процедура в процессе ухода – фильтрация воды, подаваемой в искусственный водоем для купания. Она может изначально иметь ржавчину, позеленеть из-за простоя, в нее попадает пыль, механические примеси и прочие загрязнения во время эксплуатации.

Если вода в бассейне чистая, достаточно своими руками включать электронасос, чтобы прогнать жидкость через песчаный фильтр, на 5-6 часов 2 раза в сутки либо сразу на 10-12 часов 1 раз в сутки. За это время вода из уличного бассейна средней вместимости 15-20 м/куб успевает 2 раза прокачаться через фильтр.

Кварцевый песок, используемый в качестве фильтрующего элемента, также периодически нужно промывать своими руками, так как он постепенно покрывается толстым слоем различных загрязнений, которые значительно усложняют дальнейшую работу.

Очистка песчаного фильтра для бассейна

Частота очистки песчаного наполнителя в самодельном фильтре для бассейна зависит от нескольких факторов:

• уровня использования бассейна;
• наличия защиты от попадания уличной пыли и других загрязняющих веществ;
• качества воды, используемой для наполнения бассейна на дачном участке, включая механические и химические примеси.

В любом случае рекомендуется промывать песчаный наполнитель не реже одного раза каждые 7-10 дней во время эксплуатации бассейна и фильтрации воды. Если используется система с нагнетанием, важно следить за показаниями манометра, которые подскажут, когда фильтр забивается. Нормальное давление составляет 0,8 бар, и когда стрелка манометра поднимается до 1,3 бара, необходимо провести промывку песчаного наполнителя.

Процесс промывки фильтрующего наполнителя включает следующие шаги:

1. Обеспечьте подачу воды в заборное устройство (нижнюю часть фильтра) под давлением.
2. Снимите своими руками соответствующие пластиковые трубопроводы и гибкие шланги.
3. После этого измените направление потока воды, переключив кран.

Если разводка отсутствует, просто переставьте шланги:

1. Отсоедините всасывающий шланг от заборника и опустите его в бассейн или подключите к источнику чистой воды.
2. Подсоедините напорный шланг к выходу заборника.
3. К верхнему штуцеру подключите отводной гибкий шланг для слива грязной воды в канализацию после промывки фильтрующего элемента.

После завершения переустановки шлангов для очистки фильтра включите насос. В результате вода под высоким давлением разрыхляет песчаный наполнитель и вымывает накопившиеся загрязнения. Процедура считается завершенной, когда из отводного шланга в канализацию начинает поступать полностью прозрачная вода.

Замена песка в фильтре бассейна

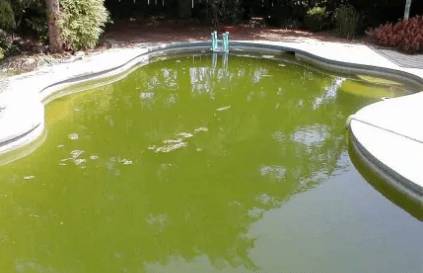

Постоянно просто промывать песчаный наполнитель водой и эффективно его использовать для работы дальше не получиться.

В этом случае кварцевый песок нужно полностью поменять.

Порядок замены песчаного наполнителя своими руками:

• сначала перекрывают кран, отвечающий за подачу жидкости;
• выкачивают насосом остатки воды из корпуса;
• далее выключают насос, полностью его обесточивают;
• удаляют весь загрязненный песчаный наполнитель;
• заливают емкость на 1/3 водой;
• засыпают чистый кварцевый песок, плотно закрывают крышку корпуса;
• открывают кран подачи воды, включают режим обратной промывки фильтра либо просто сливают небольшое количество воды в грунт перед запуском системы в эксплуатации;
• переключают оборудование на режим фильтрации, система готова к очистке воды в уличном бассейне.

Заключение

Создание песчаного фильтра для бассейна своими руками значительно повысит качество воды в вашем искусственном водоеме для купания. Самодельная система фильтрации также позволяет существенно сэкономить на покупке готовых фильтров и их комплектующих. Правильно собранная своими руками система прослужит не один сезон, обеспечивая чистоту и прозрачность воды в вашем уличном бассейне.

Частые ошибки при изготовлении и эксплуатации песочного фильтра

При изготовлении и эксплуатации песочного фильтра для бассейна важно учитывать множество нюансов, чтобы избежать распространенных ошибок, которые могут привести к снижению эффективности фильтрации или даже поломке устройства. Рассмотрим наиболее частые из них.

1. Неправильный выбор песка. Одной из ключевых составляющих песочного фильтра является фильтрующий материал. Использование неподходящего песка, например, с крупными частицами или с высоким содержанием глины, может привести к быстрому засорению фильтра и снижению его производительности. Рекомендуется использовать специальный кварцевый песок с фракцией 0,4-0,8 мм.

2. Неправильная установка фильтра. Песочный фильтр должен быть установлен на ровной поверхности, без наклонов и перекосов. Неправильная установка может привести к неравномерному распределению воды и, как следствие, к снижению эффективности фильтрации. Также важно следить за тем, чтобы все соединения были герметичными, чтобы избежать утечек.

3. Игнорирование регулярного обслуживания. Песочный фильтр требует регулярного обслуживания, включая промывку песка и замену его по мере необходимости. Многие пользователи забывают о необходимости периодической промывки фильтра, что приводит к накоплению загрязнений и ухудшению качества воды в бассейне. Рекомендуется проводить промывку каждые 1-2 недели, в зависимости от интенсивности использования бассейна.

4. Неправильное подключение к системе. При подключении фильтра к системе водоснабжения важно следить за правильной последовательностью подключения. Неправильное подключение может привести к обратному потоку воды и повреждению оборудования. Убедитесь, что все клапаны и шланги подключены согласно инструкции производителя.

5. Пренебрежение качеством воды. Использование неочищенной или загрязненной воды для заполнения бассейна может негативно сказаться на работе песочного фильтра. Вода должна быть предварительно отфильтрована и очищена от крупных частиц, чтобы избежать быстрого засорения фильтра.

6. Неправильный выбор мощности насоса. Мощность насоса должна соответствовать характеристикам фильтра. Слишком мощный насос может привести к избыточному давлению и повреждению фильтра, в то время как недостаточно мощный насос не сможет обеспечить необходимую циркуляцию воды. Рекомендуется заранее ознакомиться с рекомендациями производителя по выбору насоса.

Избегая этих распространенных ошибок, вы сможете значительно продлить срок службы вашего песочного фильтра и обеспечить качественную очистку воды в бассейне. Правильное обращение с оборудованием и регулярное обслуживание – залог его эффективной работы.

Вопрос-ответ

Какова основная схема устройства песочного фильтра для бассейна?

Основная схема песочного фильтра включает в себя резервуар, заполненный фильтрующим песком, насос для прокачки воды и систему трубопроводов. Вода из бассейна поступает в фильтр, проходит через слой песка, где задерживаются загрязнения, а затем очищенная вода возвращается обратно в бассейн.

Какие материалы понадобятся для создания песочного фильтра своими руками?

Для создания песочного фильтра вам понадобятся: пластиковый или металлический резервуар (например, бочка), фильтрующий песок, насос, трубы и фитинги для подключения, а также кран для регулировки потока воды. Также могут понадобиться инструменты для резки и соединения труб.

Как правильно обслуживать песочный фильтр для бассейна?

Обслуживание песочного фильтра включает регулярную проверку уровня песка, его промывание для удаления накопившихся загрязнений и замену песка по мере необходимости (обычно раз в 3-5 лет). Также важно следить за работой насоса и очищать его от возможных засоров.

Советы

СОВЕТ №1

Перед началом сборки песочного фильтра для бассейна, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все компоненты, такие как контейнер для песка, насос, трубы и соединительные элементы. Это поможет избежать задержек в процессе сборки.

СОВЕТ №2

При выборе песка для фильтрации, отдавайте предпочтение специальному фильтрационному песку, который имеет однородную фракцию и минимальное содержание пыли. Это обеспечит более эффективную фильтрацию и продлит срок службы вашего фильтра.

СОВЕТ №3

Обязательно ознакомьтесь с принципом работы песочного фильтра. Понимание того, как вода проходит через песок и очищается, поможет вам лучше настроить систему и выявить возможные проблемы в будущем.

СОВЕТ №4

Не забывайте о регулярном обслуживании вашего песочного фильтра. Периодически проверяйте уровень песка и чистите фильтр от загрязнений, чтобы поддерживать его эффективность и продлить срок службы оборудования.
