Простая деревянная стремянка своими руками + чертеж

Наверно почти каждый из нас что-то мастерил из дерева на даче. Кто-то сделал обычную табуретку, кто-то изделие посложней. В нашей статье мы постараемся рассказать как сделать лестницу на даче, при помощи которой вы сможете производить самые разнообразные работы. Ведь согласитесь, приятно сделать садовую лестницу своими руками, а после, с ее помощью собрать несколько ведер спелых фруктов. Лестницы стремянки – это специальные переносные лестницы, предназначенные для выполнения самых разнообразных задач. Они используются как в домашнем хозяйстве, к примеру для обрезки деревьев или спуска в колодец, так и в библиотеках и даже в авиации. Стремянки используемые в нашем быту, можно разделить на такие виды:

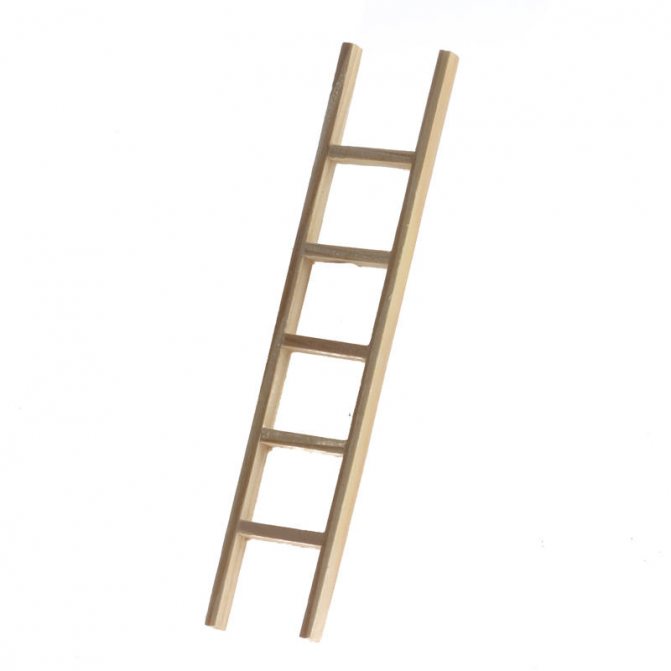

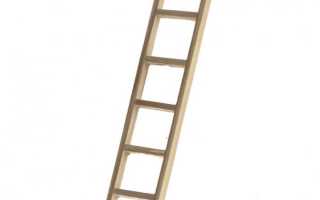

• Легкая переносная лестница
• Лестница раскладная

Далее мы рассмотрим подробнее как изготовить каждый вид лестницы, а также способы применения их в хозяйстве.

Основные советы при обустройстве бытовок

Укрепить стену можно посредством установки дополнительной поперечины, которая и возьмет на себя основную нагрузку навешенного предмета. Особое внимание стоит уделить зоне, где планируется обустройство санузла. Внутренние стены необходимо облицевать влагоотталкивающим материалом

Рекомендуется в бытовках не обустраивать стационарный туалет с канализацией, а применять мобильные биотуалеты.

Для летних дачных бытовок целесообразно на крыше установить бак для воды, выполненный из темного материала. В летний период вода в нем будет нагреваться от солнечной энергии и снабжать вас теплой водой. Для зимних бытовок рекомендуется установка бойлера. Утеплять дачные бытовки рекомендуется минватой, пенопластом, пеноплексом и другими легкими утеплителями. При обустройстве двухэтажной бытовки рекомендуется усиленный фундамент. В качестве основания под такую постройку используют среднезаглубленный ленточный фундамент. Лестницу в двухэтажной бытовке обустраивают внешнюю для экономии внутреннего пространства помещений.

Двухэтажная бытовка позволяет перераспределить функциональную нагрузку внутренних помещений таким образом, чтобы на первом этаже расположить комнаты общего пользования (кухню, санузел, прихожую и т. д.), а на втором этаже спальни.

Итак, двухэтажные бытовки являются временными домиками повышенной комфортности. Часто они полноценно заменяют дачные двухэтажные домики. При правильном подходе к их возведению и использованию бытовки смогут прослужить верой и правдой достаточно продолжительное время.

А при необходимости их можно перенести или использовать под другие цели: в качестве хозяйственной постройки (птичника, сарая, свинарника и др.) либо в качестве бани с комнатами отдыха и хозблоком.

гостевого домика с баней

Особенности двухэтажных бытовок

Финишная обработка изделия

Чтобы сделать своими руками стул-стремянку комфортным в эксплуатации, потребуется выполнить обработку поверхностей. Требуется шлифовка, грунтовка и шпаклевание элементов. В качестве заглушек на саморезы используются пластиковые или деревянные пробки в тон к конструкции.

Изделие необходимо украсить, декоративную отделку выполняют краской, а затем полупрозрачным лаком. Рекомендуется нанести не менее 3 слоев. После каждого защитного покрытия изделие тщательно сушится.

Для создания яркого декора можно использовать краску контрастных оттенков для сиденья и спинки. Полупрозрачные лаки оптимальны для изделий классического дизайна или оформленных в английском стиле. На стул стремянку для помещений в стиле прованс необходимо нанести белый колер. Конструкции для квартиры в стиле кантри не требуют тщательной обработки и могут быть грубоватыми, требуется только подчеркнуть красоту древесины с помощью прозрачного лака.

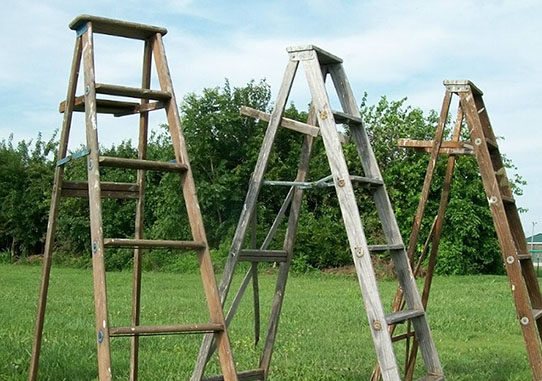

Типы лестниц

1. По назначению:
2. входные,
3. проходные,
4. рабочие;
5. По функциональности:
6. домовые,
7. специальные;
8. По относительному положению:
9. внутренние;
10. По компоновке:
11. прямые;
12. По способу функционирования:
13. стационарные,
14. переносные;
15. По конструкции:
16. двухмаршевые,
17. многомаршевые;
18. По материалу несущих деталей:
19. железобетонные,
20. деревянные,
21. бетонные,
22. комбинированные.

Как сделать деревянную лестницу на второй этаж своими руками

Изготовление стремянок из дерева и металла

Крыльцо из дерева Как сделать своими руками

Лестница-стремянка пригодится как во время ремонта, так и для многих бытовых нужд: ухода за деревьями в саду, замены лампочек, фасадных работ. Существуют модели стремянок, изготовленные из дерева, металла, варианты с односторонним и двусторонним восхождением. Представленные в продаже недорогие стремянки, как правило, быстро приходят в негодность, а качественное профессиональное оборудование не всем по карману. Ввиду этого возникает необходимость сделать своими руками такую лестницу.

Изготовление стремянки из дерева

Большим преимуществом стремянок является то, что они не требуют дополнительной опоры. Своими руками быстрее и проще сделать модель с односторонним восхождением. Такая конструкция включает в себя лестницу со ступенями с одной стороны и откидной опорный элемент с другой.

Для деревянной лестницы-стремянки нужно заготовить:

• Сосновый брус размером 40×70 мм
• Мелкозубую ножовку
• Отвертку
• Дрель и сверла (диаметр 5 и 12 мм)
• Наждачную бумагу
• Стамеску
• Угольник
• Рулетку
• Карандаш
• Саморезы по дереву, болты и шайбы.

Древесина, использованная для изготовления лестницы, должна быть без сучков, с четкой структурой волокон. Выбирать следует твердую породу, подойдет бук, береза. Кроме того, материал должен быть хорошо просушенным. Влажная древесина, высыхая, будет деформироваться, что повлияет на устойчивость раскладной лестницы.

Конструкция простой стремянки с односторонним восхождением представляет собой лестницу и опорный элемент, скрепленные подвижным соединением. Для фиксации перекладин на стойках на них нужно сделать запилы на глубину 30 мм. На самих стойках вырезаются пазы. Перекладины закрепляются при помощи саморезов. Чтобы опорный элемент стремянки был достаточно прочным, поперечные перекладины фиксируют на стойке саморезами длиной 65 мм. Готовые составляющие необходимо обработать наждачной бумагой. Не будет лишним пропитать их антисептиком.

Сначала все детали собирают без смазывания столярным клеем и при необходимости подгоняют их. Затем конструкцию снова разбирают, наносят на места стыков клей и собирают отдельно лестницу и опорную часть. При отсутствии столярного клея можно заменить его клеем ПВА. Теперь части лестницы из дерева обрабатывают олифой, а затем покрывают масляной краской. По ее высыхании соединяют лестницу и опору болтами.

Чтобы составляющие стремянки не раздвигались слишком далеко, в подпорках нужно сделать скобы с фиксирующими цепями.

Есть и более простой способ изготовить стремянку из дерева своими руками, который займет значительно меньше времени. Требуется для этого взять две готовые лестницы и соединить их при помощи саморезов. При этом длина саморезов должна превышать размер скрепляемых деталей примерно на треть. Во избежание прокручивания необходимо использовать шайбы. Саморезы должны выступать с противоположной стороны, чтобы была возможность укрепить соединение гайкой.

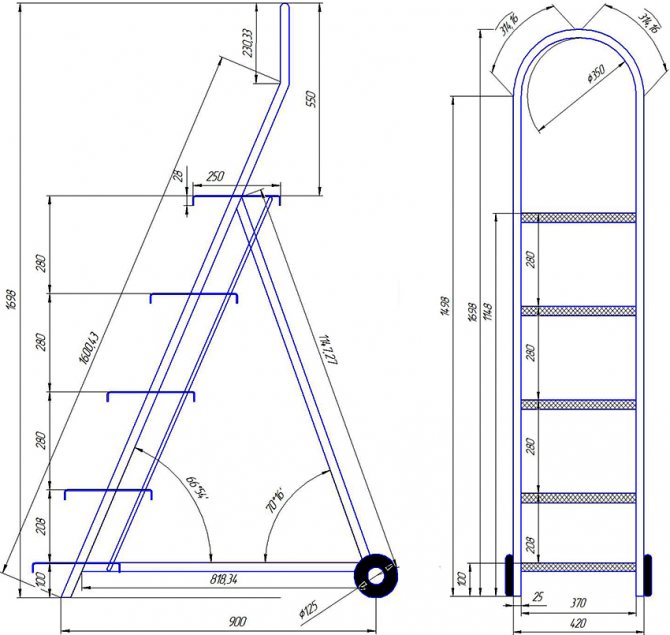

Изготовление стремянки из металла своими руками

Своими руками можно сделать и металлическую бытовую стремянку. Для ее изготовления понадобится профиль из металла с толщиной стенок 1 мм. Из него нужно изготовить каркас, для максимальной прочности детали соединяют методом сварки, а не с помощью заклепок. На каркасе впоследствии будут закреплены деревянные перекладины.

Чтобы повысить устойчивость конструкции, в основание конструкции из металла монтируют деревянный брус длиной 60-70 см. Такую стремянку можно устанавливать на поверхности, покрытой плиткой или ламинатом. Благодаря складной конструкции ее нетрудно транспортировать и хранить. Вес изделия из тонкостенного профиля получается около 10 кг.

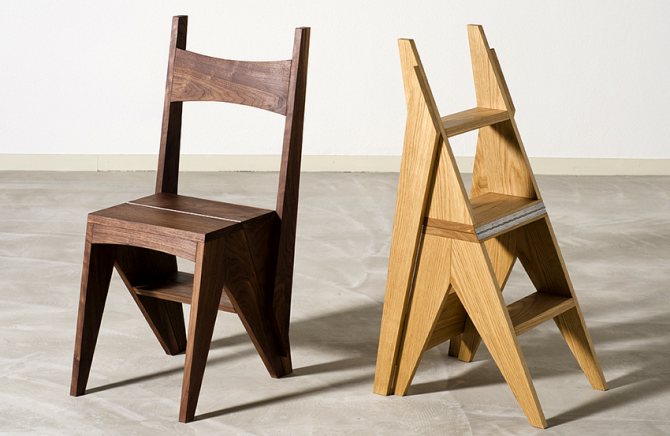

Стул-лестница трансформер: инструкция по самостоятельному конструированию

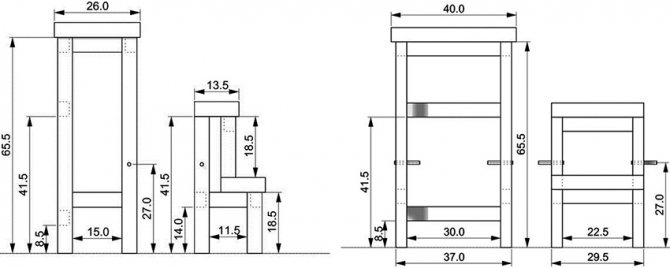

При проектировании стула-стремянки трансформера своими руками, чертежи – это первое, чем предстоит вооружиться. От того, насколько корректными являются расчеты, зависит не только финальный вид изделия, но и его важнейшие характеристики: удобство, прочность и устойчивость.

Поскольку такой стул служит в первую очередь предметом мебели, он должен стать удачным дополнением интерьера. Кроме того, подобный табурет выполняет функцию миниатюрной лестничной конструкции. Он поможет легко добраться до полок, располагающихся на высоте, а также станет очень ценным помощником в процессе замены лампочек в люстре.

Это интересно! От стремянки деревянный стул-трансформер отличает то, что для пользования ступенями понадобится перевернуть изделие, точнее, установить одну его половину на противоположную.

Стул-лестница трансформер не только функциональное изделие, но также интересная деталь интерьера

Можно сконструировать такой стул, обладая хотя бы минимальными навыками работы с древесиной. Это связано с тем, что обработка некоторых его элементов происходит с помощью фрезеровочного станка либо дрели со специфическими насадками. В данном случае гораздо важнее рассчитать необходимые показатели так, чтобы после сборки все сошлось до миллиметра.

Планируемый для изготовления своими руками деревянный стул-стремянка трансформер может характеризоваться произвольной конфигурацией. Однако при этом необходимо вычислить следующие показатели:

Статья по теме:

Телескопическая стремянка: лучшее решение для комфортной и безопасной работы

Сферы применения. Преимущества изделий. Типы конструкций. Особенности лестниц телескопического типа. Рейтинг трансформирующихся изделий.

• длину опорных ножек;
• высоту спинки;
• количество ступеней;
• габариты ступеней;
• размер сиденья.

При формировании чертежа стула-стремянки следует учитывать, что от длины опорных ножек зависит степень высоты изделия при его эксплуатации. Дополнительно могут быть установлены более длинные ножки, которые размещаются под углом для повышения устойчивости конструкции.

Составление подробного чертежа — первый этап в изготовлении изделия

Что касается спинки, она должна быть расположена таким образом, чтобы в том положении, когда изделие превращается в стремянку, она находилась на полу вровень с базовой опорой, под прямым углом по отношению к поверхности.

Сиденье разбивается на несколько частей для возможности складывания конструкции. При этом лучшим вариантом для соединения половинок сиденья являются рояльные петли. Количество ступеней зависит от того, какова итоговая высота изделия. Зачастую их не больше 5 штук.

Чтобы не переживать о том, что ножки стула могут попросту выйти из пазов, не выдержав нагрузки, рекомендуется дополнительно применять металлические прутья, оснащенные гайками, выполняя стяжку деталей по бокам.

Стул-стремянка своими руками: поэтапная инструкция

Прежде всего для выполнения работ необходимо запастись определенными материалами. В список входят следующие наименования:

Важным этапом в изготовлении стремянки является разметка деталей

• доски либо фанера толщиной 2 см;
• лакокрасочные составы;
• лобзик, оснащенный электроприводом;
• дрель;
• шуруповерт;
• киянка;
• клей ПВА;
• наждачная бумага;
• кисть;
• саморезы;
• петли;
• древесные дюбели.

В первую очередь по заранее заготовленным бумажным лекалам из досок либо из фанеры следует вырезать заготовки, в которых предстоит проделать отверстия для шкантов или выпилить пазы, выемки и шипы.

Важно! Поверхность необходимо отшлифовать и пропитать составами, которые наделены влагозащитной функцией.

Затем на древесные дюбели требуется нанести клей, после чего посредством киянки забить их в подготовленные отверстия на сиденье, спинке и ступенях. Желая придать прочность конструкции, лучше использовать саморезы. В заранее созданные углубления необходимо установить петли и зафиксировать их. Следующим этапом является повторное шлифование поверхностей стремянки, особенно в местах вторичной обработки. После этого предстоит нанести морилку и лак либо олифу и краску.

Детали готовой конструкции не должны друг другу мешать при трансформации

Изготавливая своими руками табурет-лестницу, следует учитывать, что элементы изделия не должны быть помехой друг для друга во время движения. Две ступени, располагающиеся в нижней части, которые напоминают компактный стул, вращаются посредством штифтов. Во время складывания они размещаются внутри изделия. При этом можно продумать дополнительные крепежи. Наилучшим решением станет блокировка, которая служит для фиксации конструкции в разложенном виде.

Компактность изделия предусматривает внимательное отношение как к изготовлению элементов, так и непосредственно к сборке. Чертежи включают в себя информацию о размерах, соблюдение которых является обязательным. В противном же случае процесс раскладывания и сложения конструкции может стать затруднительным либо и вовсе невозможным.

Хотя лестницы, подобно любым другим складным конструкциям, не доставляют хлопот в процессе хранения, однако все же для этого требуется определенное пространство. Стулья, которые могут служить лесенкой, настолько компактные, что и вовсе не нуждаются в дополнительном месте. Запрос «как сконструировать стул-стремянку трансформер своими руками» встречается довольно часто, что является подтверждением огромной популярности подобных изделий.

Основные этапы работы

Собрать своими руками небольшую стремянку из дерева несложно. Самый простой вариант — это стремянка деревянная, которая состоит из трех основных частей, соединяющихся деревянными планками. Рассмотрим основные этапы работы более подробно.

В начале работы следует сделать сидение. Оно будет располагаться непосредственно на двух других основных элементах и будет служить не только функциональной частью лестницы, но еще и элементом для соединения отдельных деталей. Для сидения нужно подготовить толстую квадратную или деревянную доску, предварительно ее зашлифовав наждачной бумагой. В том случае, если сплошной доски нет, можно сделать сборное сидение из деревянных планок. Они укладываются параллельно друг другу, а снизу скрепляются другими планками при помощи гвоздей или шурупов.

Теперь нужно сконструировать боковые части лестницы. Каждая из двух частей будет состоять из определенного количества ступеней и двух боковых планок, которые позволят соединить их между собой. Длина ступеней должна быть такой, чтобы сверху на них могло свободно ложиться сделанное ранее сидение. Ширина выбирается примерно такая же, как и ширина боковых планок. В этом случае соединение будет максимально надежным.

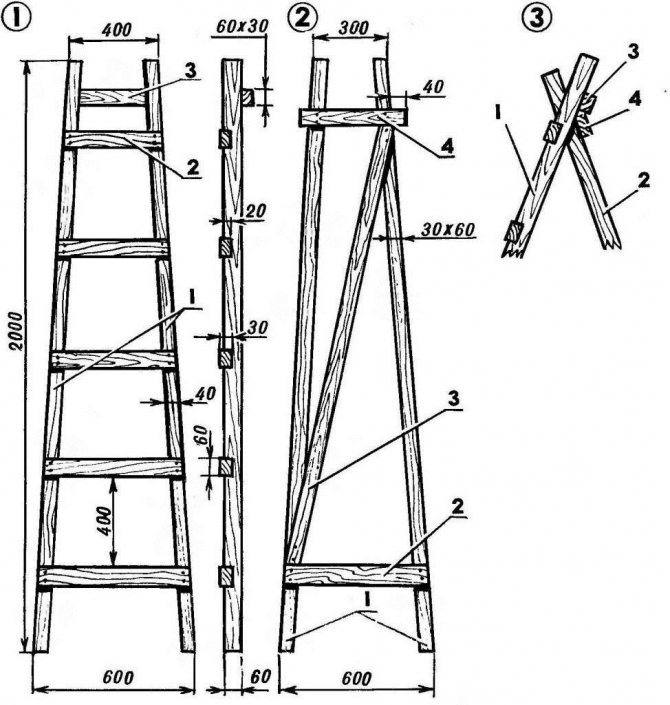

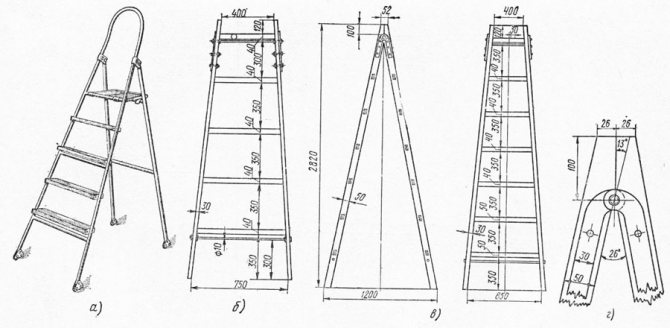

Схема изготовления деревянной стремянки.

Далее необходимо соединить ступени и боковые планки между собой. Для этого к планкам прикрепляются по очереди ступени при помощи саморезов или шурупов. При этом следите за тем, чтобы расстояние между ступенями было одинаковое. Дополнительно необходимо скрепить нижнюю часть каждой ступени с боковыми планками при помощи специальных небольших металлических уголков. Аналогично делается и вторая боковая часть стремянки.

Теперь необходимо собрать воедино три основные детали лестницы. Для этого лучше всего использовать толстые болты. Вначале следует поставить боковые части так, как хочется их видеть в результате. Они могут располагаться и параллельно друг к другу, и наклонно. Но учтите, что при параллельном расположении сверху должно помещаться сидение. Практика показывает, что оптимальным вариантом будет наклонное расположение элементов. Также можно расположить одну часть ровно, а вторую — наклонно.

Теперь остается только соединить все это между собой. Для этого необходимо использовать любые надежные элементы крепежа. А чтобы крепление было практически вечным, лучше всего дополнительно подстраховаться и налить небольшое количество эпоксидного клея в отверстия для шурупов или саморезов. Вначале сидение прибивается к основным частям, после чего боковые элементы дополнительно соединяются между собой планками по бокам. Отдельные деревянные доски следует прибить к боковым планкам по краям, соединив их между собой.

В видео показано, как изготовить стремянку самостоятельно:

Все элементы стремянки следует зачистить наждачной бумагой крупной зернистости. Шлифовать дерево нужно до тех пор, пока оно не станет совсем гладким. После этого следует еще раз пропитать его олифой. Через несколько суток, когда лестница высохнет, можно приступать к ее декоративному покрытию краской или лаком для дерева. После полного высыхания декоративная стремянка деревянная может смело использоваться в хозяйстве.

Маленькая стремянка: нюансы конструирования

Человеку, который привык все конструировать самостоятельно, информация о том, какова специфика монтажа деталей лестницы, совершенно неинтересна. Для грамотного домашнего мастера осуществить сборку по готовым чертежам стула-стремянки своими руками не составит никакого труда. А вот некоторые аспекты действительно заслуживают особого внимания.

Для новичка будет проще изготовить стремянку небольшого размера.

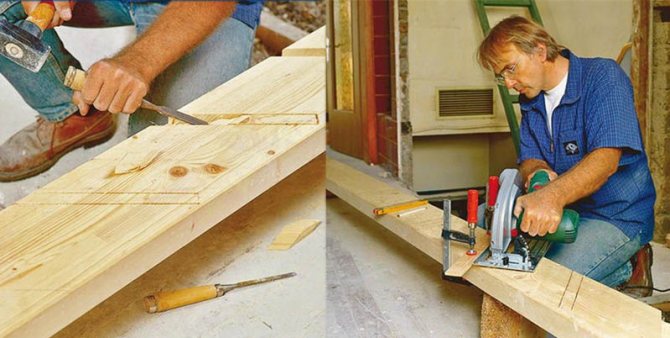

Во время разметки косоуров для определения точек установки ступеней следует обозначить и места сверления. Для достижения прочности в некоторых случаях желательно выполнить усиление элементов посредством металлических спиц. Если по каким-то причинам это сделать нельзя, можно воспользоваться мощными шурупами.

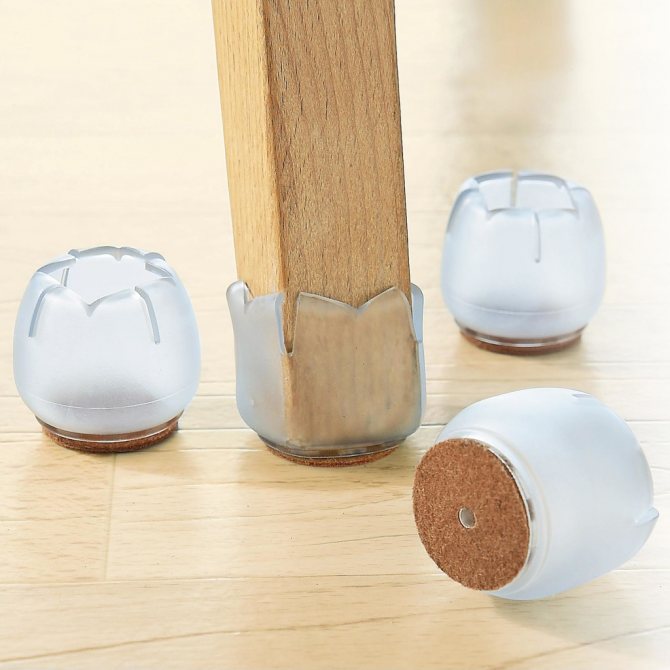

Касаемо крепления так называемых «башмаков», стоит знать, что оно тоже имеет свою специфику. Прежде всего, нижние резы косоуров следует немного округлить. Благодаря этому повысится удобство установки стремянки в любом месте и уменьшится износ набойки.

Кроме того, необходимо верно определить метод фиксации «башмаков». Если РТИ (резиновые технические изделия) характеризуются достаточной эластичностью, можно применять саморезы. При сильном вкручивании их головки утопают в резине и не оставляют царапин на напольном покрытии. Однако, поскольку габариты подобного крепежа несущественные, он может достаточно быстро порвать РТИ. Именно поэтому под головкой необходимо располагать шайбу.

Обратите внимание! Применяя жесткий РТИ, следует осуществлять посадку исключительно на клей. Вдавить головку в такую резину не получится, а значит, пол окажется поцарапанным уже не ножками конструкции, а самим крепежом.

Самые маленькие стремянки из дерева состоят всего лишь из двух ступеней.

Для того чтобы ножки стремянки во время пребывания человека на ней не разошлись, примерно на половину высоты косоуров следует закрепить так называемый ограничитель. Данное приспособление домашние мастера нередко игнорируют, однако установленная цепочка либо длинный крюк зачастую спасает от падения с мини-конструкции.

Как сделать стремянку своими руками таким образом, чтобы она обеспечивала комфорт во время работы? Специалисты рекомендуют закрепить пару крючков на боковинах косоуров. На них можно расположить ведро с растворами либо краской, тару для сбора урожая либо сумку с необходимыми инструментами.

Выбор и подготовка древесины

Отдельно несколько слов хочется сказать о древесине

Очень важно заранее продумать, какой должна быть деревянная лестница. Ведь от этого будет зависеть качество используемого дерева, его толщина и степень дополнительной обработки

Поэтому нужно сделать эскиз стремянки.

Самые толстые деревянные элементы должны приходиться на боковые планки. Планочки чуть тоньше, но большие по ширине целесообразно использовать в качестве ступеней. При этом вся древесина должна быть качественно обработана специальными противогрибковыми составами и олифой. Так стремянка прослужит намного дольше.

Если нужна декоративная небольшая деревянная лестница для дома, которая большую часть времени будет стоять на видном месте, то нужно позаботиться о том, чтобы все используемые деревянные элементы были одинакового цвета и не имели никаких шероховатостей и зазубрин.

Как сделать деревянную лестницу

Для изготовления этой лестницы нам понадобится деревянный сухой брус из хвойных пород, желательно без сучков и иных дефектов. Так как от этого зависит прочность и надежность лестницы. Длинна всех заготовок вместе составляет приблизительно 12-13 метров погонных. Сечение бруса предлагаемого нами – 5х3 см.

Этот размер является самым оптимальным для данной лестницы,

так как это позволяет достичь прочности и легкости в работе.Так же нам понадобится: металлические спицы диаметром 6-8 мм., шайбы, гайки соответствующего размера, 4 металлические пластины и 4 резиновые набойки.

Итак приступим к изготовлению:

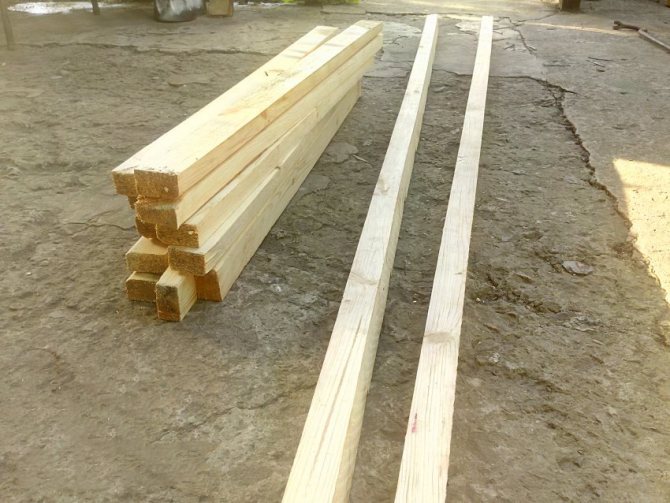

Берем 4 бруса длиной 150 см., 2 бруса длинной 57 см., 2 бруса — 52 см., 2 бруса — 47 см., 2 бруса — 42 см., 2 бруса — 37 см..

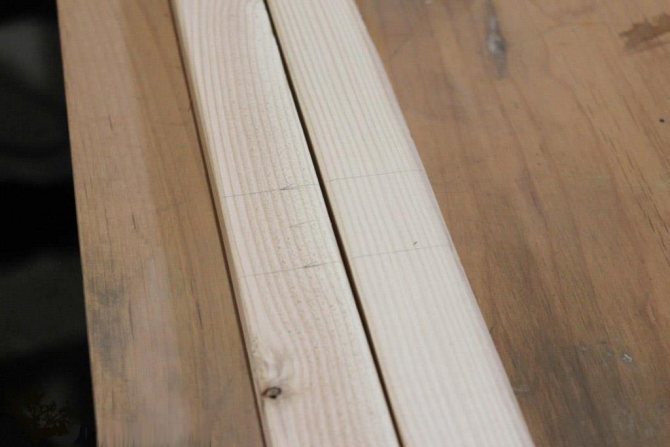

Для удобства берем два бруса и наносим на них разметку симметрично, согласно чертежу.

С помощью сверла-перо делаем отверстие глубиной 1,5 см. Далее стамеской выбиваем оставшуюся древесину, как на рисунке выше,

Таких отверстий нужно сделать пять, по количеству наших ступеней. На нижний торец заготовки надеваем и прикручиваем с помощью шурупа, резиновые набойки, для лучшей устойчивости и против скольжения.

Под каждым отверстием заранее просверливаем дырку для спицы так, чтобы она располагалась под ступенью.

Подготавливаем ступени соответствующих размеров. С помощью стамески торцы каждой ступени округляем таким образом, чтобы они плотно входили в отверстия на стойках. Длина овала должна составлять 1,5 см. соответственно глубине отверстия.

Важным является то, что торец каждой ступени необходимо немного, а именно на 3-4 мм. скосить, так что бы более длинной долей она входила в нижнюю часть отверстия. Это делается для устойчивости и прочности лестницы.

Теперь приступаем к сборке. С помощью молотка забиваем наши ступени в стойки, затем в просверленные дыры под каждой ступенью, вставляем спицы, кроме самой верхней. По краям спиц ставим гайки и стягиваем болтами.

После того, как мы собрали обе части лестницы, надеваем на спицы верхних ступеней заранее сшитый карман для инструмента, по размеру, длинна 36 см., высота — 20 см.

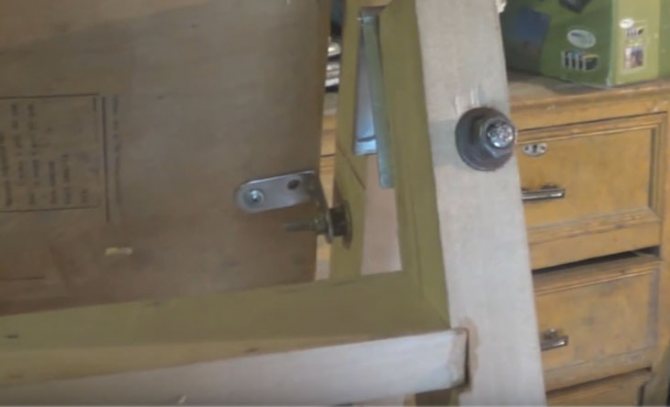

Для соединения двух частей лестницы, мы использовали металлические пластины для наборных шкафов, так как их форма и толщина идеально подходит для этого крепежа. Верхние ушки пластины мы срезали, что бы они не мешали.

Для того чтобы соединить пластины, мы просверливаем дырки в центре верхних частей и скручиваем их болтом и гайкой. Еще нам понадобится просверлить дыры для верхних спиц и для крепежа пластин к стойкам. Приложив пластины к стойке, делаем разметку, для просверливания.

С помощью этого крепежа соединяем обе части лестницы.

Лестница-ходуля

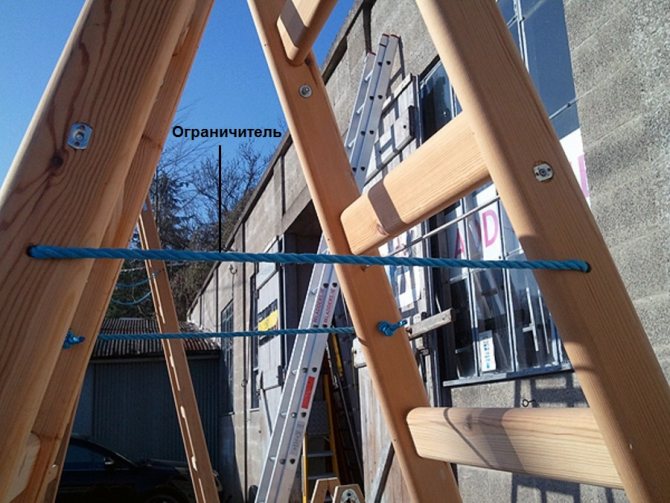

Для ограничителя используем любую веревку или цепь, длинной — 60 см. При помощи шурупов прикручиваем ограничители на обе стойки, по центру.

Держатели для инструмента делаем из пластиковой сан. технической трубы, диаметром 50 см., высота 8-10 см. Прикручиваем шурупами держатели к лестнице.

Лестница готова к эксплуатации!

После того, как мы собрали обе части лестницы, надеваем на спицы верхних ступеней заранее сшитый карман для инструмента, по размеру, длинна 36 см., высота — 20 см.

Сделай сам

Качели для детей своими руками Наши дети всегда находятся в активном движении, поэтому давайте попробуем разнообразить их отдых с помощью качелей. Начнем с простого варианта. Дети очень любят качели, которые…

Барбекю из кирпича своими руками Барбекю — это по своей сути уличная печь, которая применяется для приготовления разных блюд на углях и открытом огне. И, тем не менее, это не простое дело постройка такой печи, но…

Как сделать побелку Перед тем как приступать к побелке, необходимо тщательно подготовить поверхность потолка или стен. Если это требуется снять старый слой, очистить его от пятен и загрязнений. Затем,…

Коптильня своими руками, из подручных средств Мы бы хотели рассказать, как и из чего, за короткое время, можно соорудить импровизированную коптильню. Коптильня из бочки Иметь под рукой собственную коптильню всегда приятно и что…

Как собрать садовую стремянку

Когда опоры для ступеней готовы, их укладывают параллельно друг другу и выполняют разметку для будущих перекладин. Стоит воспользоваться на данном этапе угольником, чтобы соблюсти угол в 90 градусов. Из того же самого профиля или уголка вырезают ступени. Когда перекладины готовы, вначале точечной сваркой крепят нижнюю и верхнюю детали, а затем все остальные элементы. Если все составляющие правильно соединены и нет необходимости в коррекции, можно выполнять сварочные швы. Если опорная секция планируется без ступеней, приваривают две горизонтально расположенные перекладины, и дополнительно одну по диагонали. Это необходимо для крепления опор относительно друг друга. Остается зафиксировать ограничивающий трос в середине марша и приварить к торцам опор в нижней части фрагмент профиля или уголка. В конце садовая конструкция грунтуется, после наносится слой краски.

Электрик сделал собственноручно надежную помощницу — смотрите на видео

Как и стремянку деревянную, стальную конструкцию собрать достаточно легко. Оставьте комментарий и поделитесь собственными наработками, как своими руками изготовить несложную стремянку.

Как сделать каркас маршевой лестницы

Материалы

Изготовление лестницы на второй этаж из профильной трубы является очень распространенным способом. Такие конструкции используются внутри дома (для соединения этажей) и снаружи (для строительства пожарных лестниц, крыльца и т.д.).

Изготовление маршевой лестницы всегда считалось самым сложным элементом домового строительства. Даже прямая одномаршевая конструкция требует аккуратного математического расчета.

Для расчета параметров лестницы можно воспользоваться специальными программами либо выполнить расчет вручную.

При этом следует знать следующие параметры:

• оптимальная ширина лестницы — 80-120 см;
• оптимальный угол наклона — 45 градусов;
• высота между ступенями — 12-20 см;
• глубина ступени 25-40 см;
• количество ступеней составляет частное из длины лестницы и ширины ступени;
• длина косоура — это корень из суммы длины и высоты лестницы, возведенных в квадраты;
• расчетная нагрузка на косоуры равна сумме веса ступеней, умноженных на 1,1 и сумме веса людей, одновременно находящихся на лестнице, умноженной на 1,4;
• сечение профиля рассчитывается по формуле I=5.2хbхQхL/E (b-ширина ступени, Q-расчетная нагрузка, L-длина косоура, Е-показатель упругости стали, равный 2100000).
• высота перил — 90 см (для взрослых) либо 60 см (если в доме есть дети).

Исходные габариты лестницы определяются особенностями помещения: его площадью, высотой, а также местом размещения лестницы и ее конструкцией. Для сооружения прямой одномаршевой конструкции потребуются:

• прямоугольный металлопрофиль для косоуров (длина и сечение зависят от длины и высоты лестницы и габаритов ступеней);
• металлопрофиль для строительства каркаса под ступени (определяется как сумма ширины ступени и высоты проступенка, умноженной на количество ступеней).

При наличии всех необходимых материалов и согласно схеме лестницы, осуществляется строительство каркаса. Для этого потребуются:

• болгарка или ножовка по металлу;
• сварочный аппарат и диоды по 3 мм;
• шлифмашина или наждачная бумага (марки Р100 или Л2);
• грунтовка по металлу;
• строительный уровень и уголок;
• цемент для приготовления бетона;
• анкерные болты (2-4 шт);
• краска для металлических поверхностей.

Готовое основание лестницы из труб

Последовательность работ

Процесс монтажа лестничного каркаса производится в такой последовательности:

1. В первую очередь требуется нарезать трубы для косоуров.
2. Затем нарезать трубы для создания гребня каркаса под ступени.
3. После этого косоуры размещаются в нужном месте (нижние их концы желательно забетонировать или укрепить анкерными болтами; верхние концы закрепляются с помощью анкерных болтов).
4. Косоуры будут служить своеобразной платформой, благодаря которой вся конструкция будет более надежной и устойчивой. При организации двухмаршевой лестницы дополнительно устанавливаются решетки из профиля, выполняющие роль пролетов.
5. Затем отрезки металлопрофильных труб привариваются к платформе, образуя гребнеобразный каркас лестницы из профильной трубы для ступеней.

Основа металлической лестницы

1. Все работы проводятся строго в соответствии с чертежом.
2. Каждый приваренный должен быть расположен строго параллельно тому, что расположен на втором косоуре.
3. При монтаже следует контролировать угол наклона каждого элемента.
4. По завершении сварочных работ все сварные швы зашлифовываются, а конструкция грунтуется и окрашивается.

На этом создание каркаса металлической лестницы завершено. В качестве основания для ступеней могут быть взяты деревянные заготовки, уложенные в металлические рамы или же прикрепленные к основанию болтами. Более простой вариант создания основания для степеней представлен на фото ниже.

Простая конструкция металлической лестницы

Также вам будет полезна подробная видеоинструкция об изготовлении металлической лестницы из труб.

Высокий табурет-стремянка

Для получения высокого стула необходимы отдельные стулья и шаги.

Дизайн кресла состоит из следующих элементов:

• 4 большие ноги (1,9 x 10 x 72,5 см);
• 2 поперечные балки для нижней части (1,9 x 10 x 42 см);
• 2 поперечные балки для верхней части (1,9 x 3,8 x 18 см);
• Цари: 2 верхних (1,9 x 12,5 x 34,5 см), нижних (1,9 x 10,5 x 34,5 см);
• 2 боковые фанерные крышки (30,5 x 17 x 25 см);
• Верхняя ступенька (1,9 x 27 x 44,5 см).

Для выполнения операций приготовьте заготовки с этими параметрами:

• 4 средних ноги (1,9 x 10 x 47 см);
• 2 поперечные балки (1,9 x 10 x 40 см);
• 2 маленькие ножки (1,9 x 10 x 21,5 см);
• 3 передних штифта (1,9 x 9 x 22 см);
• 1 задняя Зарга (1,9 x 10,5 x 30 см);
• 2 ступени (1,9 x 18 x 29,8 см)

Рабочие шаги:

1. Для высокого стула необходимо правильно распилить и подготовить все детали, каждая деталь должна быть отшлифована до идеальной гладкости.
2. Для поддержания устойчивости стула ноги должны быть параллельны друг другу под углом 10 градусов друг к другу. Убедитесь, что концы поперечин и обшивка фанеры разделены.
3. Если в качестве креплений для центральных ножек выбраны гаечные ключи, сделайте для них пазы (в отверстия вставляются шкалы).
4. Концы стеблей должны быть обрезаны под углом 80°.
5. При распиловке нижней ступени сделайте два выреза размером 3,8 x 3,8 см так, чтобы она правильно совмещалась с самыми маленькими ножками.
6. Большие ножки и верхние брусья соединены винтами, также как и царский газ и верхняя ступенька.

1. Средние ножки монтируются с помощью весов, стержни фиксируются. Все эти детали крепятся вместе с задними и передними болтами.
2. С помощью винтов соедините небольшие ножки и поперечины, прикрепите переднюю Zarga, ступеньки.

1. Установите табуретку и ступеньки так, чтобы они были готовы, открутите направляющую. Если нет ошибок при монтаже, демонтируйте конструкцию в обратном порядке и соедините все детали клеем. Цанговые зажимы используются для фиксации заготовок.

Самодельная стремянка из профиля

Конструктивно этот вид стремянок очень похож на те экземпляры, которые сегодня можно встретить практически в любом хозяйственном магазине. Единственное отличие – изготовлена она не из алюминия, а из профильной трубы. Данный материал очень хорош тем, что благодаря своему сечению, меньше подвержен изгибам, довольно легкий (если сравнить с деревом), плюс приобрести несложно, благо в продаже есть широкий выбор абсолютно любых размеров.

Стремянка из алюминия

Лестницу можно использовать как в доме при проведении косметического ремонта, так и на даче, во время сбора урожая. Если посмотреть на фото стремянки из профиля, изготовленной своими руками, и на «магазинную», то можно увидеть одно существенное отличие – на второй имеется множество ребер жесткости. Это все для того, чтобы усилить лестницу, потому как алюминий сам по себе легкий и мягкий металл. На профиле хоть и нет таких ребер, прочность не страдает, так как труба тяжелее и не так подвержена деформации.

Инструменты, необходимые для изготовления стремянки своими руками

Здесь понадобится немного мастерства и умения, так как придется пользоваться:

• электросваркой;
• болгаркой;
• дрелью;
• обычными инструментами вроде рулетки, маркера и уголка.

Перед началом работы запаситесь электродами и дисками по металлу для болгарки, потому что при изготовлении и монтаже стремянки придется много резать материала. Также необходимо подумать о своей безопасности: надеть при резке специальные очки, ведь мелкой металлической стружки будет достаточно; используйте маску при работе со сваркой, так как можно серьезно повредить зрение.

Изготавливаем лестницу своими руками

Для начала подумайте, какой длины вам нужна стремянка; набросайте примерный чертеж или, правильнее сказать, эскиз; не повредит, если найдете и просмотрите фото с каждым этапом изготовления или даже видео, на котором подробно все показано. Материал, который нужно приготовить сразу, – профиль подходящего сечения. В зависимости от того, какая вам нужна высота стремянки, вы отрезаете два равных куска трубы.

Ржавчину нужно сразу удалить, чтобы облегчить себе дальнейшую работу. Для этого лучше всего использовать дрель или болгарку с насадкой в виде металлической щетки. Закрепляем трубу и зачищаем ее до металлического блеска. Далее приступаем к нарезке из такого же профиля ступенек. С них также сначала удалите ржавчину. Проще всего нарезать ступени из профиля одинаковой длины. Примеряем ступени (лучше всего это делать на ровном полу или верстаке). В случае необходимости подгоняем размеры.

Когда все готово, прихватываем ступеньки будущей стремянки при помощи сварки к основе, проверяем на неровности, если таковых нет, соединяем окончательно.

Теперь снизу навариваем «пятачки», а сверху закрываем отверстия в трубах. Половина дела сделана. Берем профильную трубу (можно меньшего сечения), отрезаем два куска длиной, равной получившейся лестнице. На расстоянии 0,25-0,3 метров снизу и сверху этих заготовок привариваем перекладины. Длина их должна быть равна длине ступенек лестницы. Соединяем с помощью сварки две половинки подходящими навесами. Примерно в середине стремянки нужно просверлить отверстия с обеих сторон в профильной трубе и с помощью болтов прикрутить какой-нибудь ремень, который не даст вашей металлической лестнице разложиться.

Лучше или хуже аналогов?

Конечно, стоит провести и финишные работы – грунтовку и покраску. Но даже в таком виде металлическая стремянка вполне пригодна к использованию, только вот высокая влажность вскоре даст о себе знать. Этот вариант изготовления самый быстрый, но если уделить больше внимания, сил, терпения и времени, то можно изготовить такую конструкцию, которая будет в разы лучше магазинных аналогов.

Оставьте свой комментарий:

Гостевая книга:

Статья ни о чём, много воды, мало конкретики. Тот, кто умеет работать болгаркой и сваркой, в ней не нуждается. А офисный планктон пойдет и купит стремянку в леруамерлене или оби.

Необходимые инструменты и материалы

Прежде чем начинать разговор о необходимых инструментах и материалах, скажем, что список нужных вещей будет варьироваться в зависимости от того, какой вариант было решено реализовывать. То есть может произойти так, что материалы, нужные для создания деревянного варианта, окажутся совершенно бесполезными, если будет делаться стальная лестница или стремянка из полипропиленовых элементов.

Естественно, что и сварка нам точно не понадобится, если мы решим делать вариант, выполненный из дерева.

А также к ним в дополнение нам понадобятся шайбы-четверки и гайки. Обоих элементов нужно по 8.

Перед формированием такой вещи из дерева следует приготовить цепи спецконструкции с длиной не менее полуметра, что потом окажутся своего рода фиксаторами. Каждое звено должно быть выполнено из 1,5-2-миллиметровой проволоки толщиной, а длина самого звена должна быть не больше сантиметра. И еще потребуются 4 скобы полукруглой формы, чтобы зафиксировать цепь.

В случае с другой конструкцией, нам потребуется иметь под рукой:

• молоток;
• дрель;
• рулетку для проведения замеров;
• пилу.

Кроме того, потребуются бруски из дерева и так далее. Но также при реализации металлического варианта будут нужны:

• металлопрофиль;
• металлические трубы;
• резиновые накладки на ступеньки;
• петли;
• башмаки;
• резиновые ножки;
• болгарка;
• сварка;
• угольник;
• электродрель;
• маркер;
• крепежи-метизы;
• ремни;
• лоток.

В общем, все зависит от того, какой проект реализуется, а также из какого материала планируется делать лестницу-стремянку.

А это можно узнать, когда у вас на руках есть такая вещь, как чертежи.

• Во-первых, принимаясь за изготовление такой лестницы своими руками, вы экономите на приобретении уже готовой в магазине.
• Во-вторых, вряд ли вы найдете в продаже именно деревянную стремянку, даже в каталогах не найдете фото похожей.

Раздвижная алюминиевая лестница

Секционные или раздвижные конструкции особенно удобны тем, что есть возможность отрегулировать высоту в любых пределах. Она легко заменит собой обычный помост. За полки можно закрепить изделие для того, чтобы оно стало более устойчивым.

Максимальная грузоподъёмность, которой обладает раздвижная алюминиевая лестница – до 150 килограмм. В зависимости от моделей, в каждой секции может быть от 8 до 9 ступеней. Такие модели легко хранятся в любых удобных местах. Использование алюминиевых сплавов позволяет сделать вес конструкции минимальным.

Предъявляемые требования

Сначала надо понять для чего именно приобретается раздвижная алюминиевая лестница. Выбор зависит даже от того, будет она использоваться долго, или она нужна только на один раз

Вот лишь некоторые факторы, которым нужно уделить внимание:

1. Есть ли сертификат и гарантия, подтверждающие качество

Приставная раздвижная алюминиевая лестница в форме буквы Л

– лучший вариант для тех, кому хочется сэкономить. Её нужно раскладывать каждый раз перед тем, как начать эксплуатацию. От рабочей высоты зависит стоимость. Самые низкие варианты – самые дешёвые.

Любой комплект должен состоять из элементов, которые предотвращают случайное раскрытие в сложенном состоянии. Обычно это страховочные стяжки, скобы или ограничительные ремни. Специальные противоскользящие заглушки только добавляют устойчивости. Ступени покрываются покрытием с рифлением, для защиты от скольжения. Надёжный завальцованный крепёж позволит зафиксировать ступени в любой позиции.

Основные разновидности

1. Подмости – площадки, расположенные по горизонтали. Сама площадка закреплена между двумя парами направляющих. Максимальная высота – 5 метров.

Осмотр конструкции

Проводя осмотр таких конструкций, необходимо установить:

1. Надёжность крепления лестничных площадок, их состояние.

Применение раздвижных алюминиевых лестниц

Электромонтажные, отделочные и любые виды строительных работ – практически везде алюминиевые изделия могут стать незаменимыми помощниками. Они нужны даже в супермаркетах и на складах с высокими стеллажами.

Универсальность трёхсекционных конструкций – их главное достоинство. Такие варианты пригодятся как для промышленной сферы, так и для домашних условий. Стремянки будут незаменимы в быту, для любых работ и операций на небольшой высоте.

Правила работы с конструкцией

Надо соблюдать несколько правил, чтобы обеспечить максимальную безопасность:

1. Лестницы используются только в вертикальном положении.

Перед сборкой по окончании работы лестницу надо обязательно очищать, чтобы продлить срок службы. Хранение недопустимо в местах с высокой влажностью и температурными перепадами. Места основных соединений требуют проведения периодических проверок на предмет прочности.

Главное – выбирать лестницы на основе лёгкого и прочного алюминиевого профиля. Это станет залогом высокого качества. Благодаря этому оборудование будет иметь небольшой вес, но отлично справится с любыми нагрузками. Механические повреждения и коррозия алюминию не страшны.

Для работ на одной высоте самым практичным вариантом будет односекционная лестница

. Широкие стабилизаторы добавляют надёжности любой конструкции. Изделия абсолютно безопасны, вне зависимости от высоты.

Чертежи и размеры деталей

Прежде чем конструировать собственными руками стул-стремянку, надо подробно изучать чертежи и размеры будущей поделки. Бывает несколько видов такой конструкции:

• стул-трансформер;
• высокая табуретка-стремянка;
• стул-лесенка;
• табуретка-стремянка, имеющая спиральный модуль.

Первая модель – это стул-трансформер. Когда она имеет сложенный тип, то её не различить от простого стула со спинкой. А чтобы получилась стремянка, надо просто разложить элементы изделия. Если этот стул хорошо оформить, то он будет красиво смотреться в разных дизайнах интерьера. Если стремянка будет иметь разложенный или раскладной вид, то она будет состоять из трёх ступеней.

Второй моделью является высокая табуретка-стремянка. В своей конструкции она имеет высокий стул и выдвижной модуль, который при возможности можно задвигать под сиденьем табуретки. Разновидностью табуретки-стремянки является стул-лесенка. Она бывает со спинкой или без неё.

Есть ещё один вид стула-стремянки – это табуретка, имеющая стандартные размеры. Из-под сиденья этой табуретки можно выдвигать ступени по спирали. Этот стул имеет много функций, он необычен своим внешним видом и в разложенном типе, и в сложенном. Если нужно изготовить стул-трансформер, то нужно сначала разработать схему. Есть возможность воспользоваться приготовленными чертежами с размерами или же самим изготовить чертежи, имея примеры конструирования подходящей модели.

Если опираться на нормативы, то сиденье следует располагать от пола не меньше, чем на 41 сантиметр. Основание стула стремянки должно иметь глубину не меньше 41 сантиметра. Теперь нужно определиться с высотой конструкции. Можно воспользоваться стандартными характеристиками или же добавить сверху 11-16 сантиметров. Чтобы изделие было более устойчивым, можно использовать широкое основание.

Во всех чертежах стула-стремянки указываются размеры таких деталей:

• передние и задние боковины;
• планки для спины стула, сиденья, ступеней и так далее;
• опоры, которые складываются либо последовательно, либо плавно.

Будущая конструкция должна иметь минимум 3 ступени. Размеры ножек должны гарантировать качественность изделия в различных положениях. Форма опор похожа на букву «А», так как планки должны располагаться в наклонном положении и соединяться перекладиной. Чтобы конструкция была устойчивой, надо знать, что уголок наклона царга и ножек составляет 80 градусов. Ступеньки должны иметь расстояние между собой не более 21 сантиметров, чтобы стул стремянку было комфортно эксплуатировать. Конструкция имеет сиденье, которое должно делиться на 2 части, деление проходит по размещению центральных опор.

Как только были определены габариты модели и способы крепления деталей, схему надо перенести на листок бумаги с миллиметровой разметкой. Необходимо хорошенько прорисовать все части изделия и следовать порядку монтажа деталей. Имея все соответствующие эскизы, нужно приготовить лекало для заготовок. Используя копировальную бумагу, можно перенести изображение будущей конструкции на листок фанеры или древесины.

Стремянка с карманами своими руками

Занимаясь ремонтом, часто использую стремянку. При этом держать инструменты в руках и одновременно что-то мастерить неудобно. Облегчает работу нехитрое приспособление.

Понадобилось: кусок пластиковой трубы многофункциональный инструмент (МФУ) или пила и нож конусное сверло газовая горелка саморезы по металлу карандаш.

Отмерил кусок трубы (будущего кармана), приложив его к стремянке по месту, отрезал лишнее. При помощи МФУ прорезал пазы в трубе. Снова примерил ее к лестнице и обрезал излишки. На заготовке разметил карандашом место для выреза крышки. Конусным сверлом проделал в ней отверстия разных диаметров. При помощи МФУ вырезал крышку и отогнул ее (см. фото) Саморезами по металлу привинтил к стремянке заготовку. Сбоку закрепил двумя саморезами еще один обрезок трубы — получился держатель для шуруповерта.

Советую сделать карман быстросьемным.

Если его надежно зафиксировать на стремянке, то перед перемещением в горизонтальном положении на большое расстояние придется вынимать инструменты и мелкие детали по одному, чтобы не выпали, потом снова устанавливать.
