Скважинные насосы, ручного типа выпускаются сегодня многими компаниями и в самых разнообразных исполнениях.
Но тратиться на покупку подобного устройства вовсе не обязательно – в нем нет ничего такого, что было бы недоступно для самостоятельного изготовления.
В смысле дизайна, конечно, самодельный вариант будет слегка проигрывать покупному, но в условиях дачного участка этот недостаток критическим не является.
Итак, давайте рассмотрим, как можно сделать ручной насос для скважины своими руками, и какие подручные изделия и материалы для этого можно использовать.
Разновидности ручных водяных насосов для скважин
Ручные скважинные насосы могут иметь различное устройство нагнетательного механизма. Вот какие виды существуют на сегодняшний день:
- Крыльчатые: в рабочей камере этого насоса установлена крыльчатка — колесо с лопастями, которое пользователь вращает при помощи рукоятки. Лопатки заставляют находящуюся в рабочей камере жидкость двигаться по круговой траектории, вследствие чего она под действием центробежной силы устремляется в выпускное отверстие.
- Поршневые: по своему устройству такой насос напоминает велосипедный, только в его поршне установлен обратный клапан. Создавая разрежение, устройство может втягивать воду с некоторой глубины.
- Штанговые: такой насос почти не отличается от поршневого, только поршень в нем двигается не по всей гильзе, а лишь по нижней ее части. Подавая в гильзу с каждым циклом все новые порции воды, поршень постепенно заполняет ее всю и жидкость в конце концов начинает выливаться из расположенного вверху выпускного отверстия. Чтобы во время холостого хода вода не возвращалась в скважину, в гильзе сразу над наивысшей точкой хода поршня устанавливается обратный клапан. Насосы этого типа позволяют поднимать воду с глубин до 30 м.
- Мембранные: нагнетание жидкости в мембранном насосе происходит, как и в поршневом, за счет изменения объема рабочей камеры. Но каких-либо трущихся друг о друга элементов в этой камере нет – ее объем меняется путем изменения формы эластичной мембраны, которую приводит в движение пользователь.
Устройство ручного насоса
Насосы мембранного типа особенно востребованы при перекачивании жидкостей с большим содержанием абразивных частиц: раз нет трения – нет и износа.
Виды приборов для перекачки воды
Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.
Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.
Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:
- поршневые;
- штоковые глубинные (разновидности поршневых);
- крыльчатые;
- мембранные.
Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.
Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.
Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.
Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу
Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб
Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части
Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором
Принцип действия бытовой помпы
Материал изготовления поршневой модели
Читайте также:
Способ соединения с источником воды
Как производится установка насоса
Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.
А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

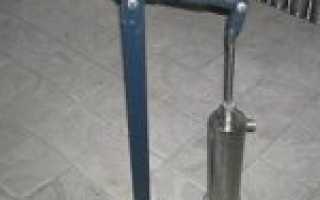

Устройство самодельного поршневого насоса для скважин
Насос поршневого типа наиболее прост в изготовлении. Его рабочий механизм уже был описан, осталось уточнить пару деталей:
- В воду следует опускать не корпус-гильзу, а присоединенный к ее нижней части всасывающий шланг.
- Шток следует прикрепить к рычагу – тогда поднимать поршень будет легче.
- Между выходным патрубком и водопроводной трубой нужно установить запорный вентиль или обратный клапан, который воспрепятствует истечению жидкости из трубы обратно в насос во время его простоя.
Устройство самодельного поршневого насоса для скважин
Вот примерный порядок действий мастера:
Изготавливается корпус
В качестве заготовки используется труба длиной 600 – 800 мм с внутренним диаметром 80 мм, внутренняя поверхность которой должна быть как можно более гладкой. Идеальный вариант – цилиндр от двигателя внутреннего сгорания или гидроцилиндр. Если же применяется обычная труба, изнутри ее следует обработать шабером.
Сбоку в верхней части корпуса следует прорезать отверстие и приварить выпускной патрубок.
Погружной насос нужно выбирать особенно придирчиво. Насос Водолей — технические характеристики и оценка качества, читайте далее.
Порядок постройки декоративного колодца своими руками смотрите по ссылке.
Все о ремонте погружных насосов своими руками вы можете почитать в этой публикации.
Изготовление крышек
Крышки можно делать из любого доступного материала – стального проката, пластика и даже дерева.
Последний вариант является самым простым и вместе с тем эффективным: напитавшись влагой, древесина разбухает и благодаря этому надежно фиксируется в трубе.
Лучше всего делать крышки из лиственницы или дуба.
В той из них, которая будет устанавливаться в верхней части насоса, нужно высверлить отверстие под шток; в нижнюю – устанавливаем обратный клапан.
Изготовление поршня
Поршень, как и крышки, можно делать из чего угодно. Важно, чтобы он имел круглую форму и был оснащен кольцевидным уплотнителем из резины. В корпусе поршень должен двигаться достаточно плотно, но без чрезмерного сопротивления.
К центру данной детали следует прикрепить шток, воспользовавшись для этого шпилькой.
Труба всаса
В начале работы насос создает во всасывающей трубе разрежение, поэтому она должна быть достаточно жесткой, чтобы противостоять сжатию силой атмосферного давления. Этому условию удовлетворяют металлические и пластиковые трубы.
Простые ручные насосы
Если же предполагается использовать резиновый шланг, то необходимо брать армированный либо армировать его самостоятельно стальной пружиной.
Обратные клапаны
Производительность и КПД насоса зависят от герметичности обратных клапанов. Самый простой вариант – мембранный или лепестковый клапан. Он представляет собой плотно устанавливаемый в корпус насоса диск с проделанным в нем отверстием, которое закрывается зафиксированным с одной стороны куском резины. Когда вода движется в «правильном» направлении, она отгибает резину и беспрепятственно течет через клапан.
Скважина с ручным насосом на дачном участке
В случае противотока резина прижмется к отверстию и путь воде будет закрыт. Аналогичный клапан необходимо вмонтировать в поршень.
Сборка насоса
Поршень со штоком устанавливается в корпус, который после этого закрывается крышками. Остается подсоединить к штоку рычаг, а снизу к корпусу – трубу всаса.
Чтобы насосом было удобнее пользоваться, установите на рычаг пружину, возвращающую его в исходное положение.
Выводы
Обобщая все вышеописанное, можно сделать следующие выводы:
- в домах постоянного проживания основным прибором для водоснабжения является электронасос, а ручной агрегат – резервный механизм;
- если дачный домик вы посещаете только летом, а количество людей, которые там регулярно бывают не более трех, то с экономической точки зрения лучше установить ручную помпу, при этом электрическая модель сделает пребывание на даче более комфортным;
- если загородный участок не электрифицирован, то оборудование ручного типа – идеальный вариант.
Для орошения нескольких грядок и пары клумб можно доставать воду из колодца ведрами. Однако для регулярного и полноценного полива огорода, теплицы и газонов, потребуется насос, для обслуживания которого необходима только пара рук.
Сделать простейшую колонку можно своими руками, применив навыки сварки и сборки пластиковых деталей.
При этом есть заводские модели, которые самостоятельно изготавливать нецелесообразно. К примеру, агрегаты на базе крыльчатки. Такие приборы применяются в промышленной сфере, для дачного участка они не подходят.
К тому же купить компактную колонку, внешне напоминающую закрутку для банок, не дороже, чем сделать ее своими руками.
Итак, ручной насос для воды – устройство, которое поможет в безвыходной ситуации, когда невозможно использование электрического оборудования. Чтобы не остаться совсем без воды, можно накачать несколько бутылок или ведер из скважины либо колодца можно и ручной помпой. Но использовать данный прибор для полноценного водоснабжения загородного дома не получится.
Если вы решили взяться за самостоятельное изготовление ручного насоса для скважины, то сначала изучите видео отзывы домашних умельцев, где они делятся своим опытом. Это поможет не только узнать чертежи, но и позволит избежать многих ошибок:
Качать воду ручным насосом, конечно, не так удобно, как его электрическим собратом. Скорость выполнения работы даже в близкое сравнение не идет. Однако есть ситуации, когда ручной насос для воды является необходимым, а порой и единственно возможным решением. К примеру, как временный тип на этапе устройства водоснабжения дома. Покупать прибор для кратковременного использования неразумно. Согласны?
Мы предлагаем обширную информацию о вариантах самостоятельного изготовления ручных насосов. Приводим проверенные на практике методики, доступные домашним мастерам по затратам и способам реализации. Созданная по нашим советам самоделка безотказно прослужит отведенный ей срок.
В представленной статье есть ценные рекомендации умельцам, желающим осуществить непростую задумку. Тщательно описаны популярные и менее востребованные модели. Сведения подкреплены фото-подборками, схемами и видео-руководствами.
Принцип действия и устройство водяного насоса
Если источником воды служит не скважина, а водоем, то тратить собственные силы на приведение насоса в действие вовсе не обязательно. Можно сделать водяной насос – и воду будут качать силы природы.
Вот как делается это приспособление:
- На берегу устанавливается стойка с кронштейном, так чтобы последний оказался над водой.
- Далее нужно взять отрезок гофрированной трубы и установить в каждом из ее торцов по обратному клапану, так чтобы они открывались в одном направлении.
- Выпускной конец трубы крепится на кронштейне, а впускной – привязывается к плавающему в водоеме бревну или другому поплавку, чтобы он погрузился под воду.
Остается присоединить к выпускному концу гофры водопровод – и насос готов. Бревно будет покачиваться на волнах, заставляя гофру растягиваться и сжиматься. При растягивании в нее будет засасываться из водоема вода, а при сжатии – эта вода будет выталкиваться через выпускной торец, закрепленный на кронштейне.
Если электричество на участке недоступно, то добывать воду из скважины придется ручным способом. Ручной насос для воды своими руками — советы по изготовлению простейших конструкций.
Обзор моделей септиков Крот вы можете посмотреть в этой статье.
Варианты изготовления
Ручной водяной насос своими руками сделать не сложно. Для этого сначала продумайте, сколько воды вам понадобится.
Видео в этой статье поможет вам в работе и по фото вы сможете наглядно посмотреть на такое оборудование. Так же ниже будет приведена инструкция по правилам выполнения данной работы.
Делаем насос
Собираем насос для перелива воды своими руками из подручных средств. Не смотря на то, что конструкция сама по себе примитивная, но очень удобная, если при работе в саду необходимо большое количество воды, например, для полива.
Как сделать ручной насос для скважины своими руками?
Еще один ручной скважинный насос – мембранный — можно изготовить на базе тормозной камеры. В ней нужно оставить только одно отверстие, остальные закупориваются. С противоположной стороны от оставшегося открытым отверстия необходимо проделать несколько отверстий, в которых при помощи эпоксидной смолы будут установлены обратные клапаны.
Клапаны делают из толстостенной медной трубки. На одном конце ее внутренний диаметр увеличивают при помощи сверла, после чего сюда помещают шарик. Его диаметр должен быть равным увеличенному (рассверленному) диаметру трубки, вследствие чего узкая часть трубки окажется закупоренной. Затем к рассверленному торцу трубки припаивают отрезок проволоки, так чтобы он не дал шарику выпасть – и клапан готов.
Насос ручной для поднятия воды
Еще один клапан делают так же, только к проволоке припаивают пружину, которая будет удерживать шарик в закрытом состоянии – получится нормально закрытый обратный клапан.
Остается установить в камеру клапаны и приклеить к ней круглую резиновую мембрану, вырезанную из автомобильной камеры. В центре мембраны гайками крепится шток, свободный конец которого выпускается в оставленное открытым отверстие тормозной камеры.
