Сколько стоит выкопать траншею под водопровод вручную

Траншея под водопровод – это то, с чего начинается водоснабжение частного дома, дачи или загородного коттеджа. Правильная копка в дальнейшем позволяет избежать перемерзания проложенной в ней водоподающей магистрали зимой, обеспечивает хороший напор и качество воды. Кажущийся на первый взгляд простым процесс рытья траншеи включает в себя множество нюансов – от правильного выбора глубины, ширины и формы поперечного сечения траншеи до расстояния от других расположенных рядом коммуникаций.

Методы, как и чем выкопать траншею

Базовых вариантов копки выемки два: ручной и механизированный. Первый метод, как правило, может использоваться при бюджетном варианте монтажа и невозможности использовать технику на узком участке. Этот метод является особо продолжительным и трудоемким.

Ручной

Данный тип прокладки в основном применяется в условиях компактной муниципальной застройки. Очень трудозатратный и дорогостоящий вариант разработки водопроводной траншеи, производительность которого непосредственно исходит от свойств грунта.

Цена ручных работ находится в пределах от 1000 до 2000 за м3 и зависит от:

• состояния погоды,
• ширины,
• длины выемки и степени сложности грунта.

Самостоятельная копка траншеи выйдет для собственника проекта значительно экономичнее, но при этом, вся нагрузка и физическая, и денежная ляжет на него.

Более подробно читайте здесь.

Механизированный

Механизированный вариант предусматривает применение ремонтно-строительной техники. Подобной метод копания выработки грунта для водопровода популярен и практически применим во всех отраслях промышленности и ЖКХ. Процесс работы планируется по имеющемуся автопарку.

Обычно применяется следующая техника:

1. Экскаватор с модификацией обратной лопаты использует для производства не очень больших траншей до 1 м.
2. Техника «драглайн» — это экскаватор с одним ковшом и особой канатной системой, обеспечивающей рытье грунта, ниже расположения техники до 10-12 м и впечатляющим радиусом захвата до 10 м.
3. Грейфер имеет ковш, который отличается от типичного тем, что состоит из 2-х половинок, накрепко связанных между собой канатом.
4. Грунторезы либо траншеекопатели, устройства, которые сначала разрыхляет землю, а потом перемещают ее на поверхность специально установленным транспортером шнекового типа.
5. Мини-экскаватор с гусеницами из резины обладает большой маневренностью и подходит для траншей глубиной до 2.5 м.
6. Землеройная машина разрабатывает почву и загружает ее в транспорт либо отправляет в отвал. Очень популярная техника с глубиной выемки 2.5 м. Единственный ее недостаток — непроходимость в скалистых грунтах и лесных массивах.

Основные способы копки траншей

Часто возникает вопрос: «Как выкопать траншею под водопровод наиболее рациональным методом?» Существует два основных варианта:

• Ручной.
• Механизированный.

Первый вариант обычно используется, когда у домовладельца нет средств на наём экскаватора. Другая причина – невозможность работы тяжёлой землеройной техники из-за ограниченности окружающего пространства. Такой вариант, несмотря на отсутствие финансовых затрат (если домовладелец выполняет работу сам), является наиболее долгим и трудозатратным.

Использование механизированной техники, позволяет вырыть траншею максимально быстро и с минимумом затрат физических сил.

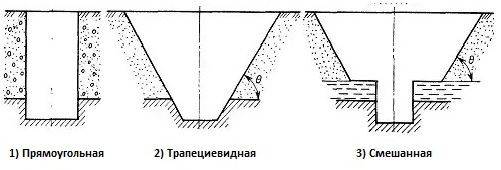

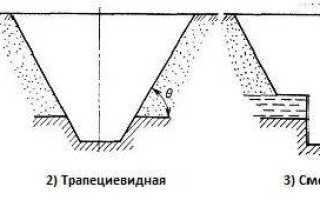

Выбор оптимального сечения траншеи под водопровод

Перед тем, как начинать прокопать траншею под водопровод, необходимо определиться с геометрическими параметрами будущей траншеи.

Они могут быть:

• Прямоугольного сечения.
• Трапециевидного.
• Смешанного типа.

Выбор определённой конфигурации зависит от ряда условий:

• Типа почвы, в котором прокладывается водопровод.
• Глубины.
• Ширины.

Прямоугольная форма используется при малой ширине и глубине канавы. Нормы СНиП рекомендуют устраивать прямоугольные в сечении канавы при глубине не больше 1,5м. Грунт должен быть сравнительно плотным, чтобы избежать осыпания вертикальных стенок. Это наиболее простая форма, требующая минимум затрат времени и сил.

Трапециевидная форма используется при необходимости копки траншей с глубиной более 1,5 м. Такая форма сечения, с пологими стенками, предотвращает вероятность обвала грунта.

При обустройстве вертикальных стенок у канавы, глубиной более 1,5-2 метров, высок риск причинения травм и даже гибели людей при их обрушении. Также трапециевидная форма, это единственно возможный вид сечения при прокладке канав в слабых грунтах – рыхлом песчанике, супеси. Вертикальные стены в таких почвах будут сами собой сползать на дно, принимая пологую форму.

Смешанный вид представляет собой совокупность трапециевидного и прямоугольного сечения. Применяются для прокладки труб на участках с высоким уровнем подпочвенных вод. При этом до уровня залегания подпочвенных вод траншея копается в виде усечённого конуса, с пологими стенками. После достижения водоносного слоя по дну канавы прокладывается шурф с вертикальными стенками. Он служит для сбора и откачки воды, а также засыпки дренажной смеси (крупного песчаника, гравия, щебня).

Прокладка водопроводного трубопровода

Актуальные способы

На фото- самый распространенный способ прокладки водопроводной трубы с помощью траншеи.

Современные строительные технологии предполагают два основных способа подземной прокладки водопроводных труб:

1. Укладка водопроводной трубы в траншею. При этом способе перед монтажом трубопровода производится разработка грунта на расчетную глубину, подготовка основания, укрепление стен траншеи. После завершения укладки производится засыпка, а территория над зоной проведения работ облагораживается;
2. Бестраншейная прокладка водопровода. Этот метод является более прогрессивным и предполагает прокол почвы между двумя технологическими колодцами с последующей прокладкой трубы в полученное отверстие. Разработка грунта, засыпка и работы по благоустройству в этом случае не требуются.

Применение легкой современной техники может значительно ускорить и облегчить задачу.

Открытый (траншейный) способ укладки позволяет справиться с небольшими объемами работ своими руками с использованием простых инструментов:

• лопаты,
• лома,
• перфоратора и т.п.

Он хорошо подходит для загородных хозяйств, так как почва не покрыта асфальтом, застройка редкая, конкурентных коммуникаций и инфраструктуры практически нет, следовательно, ущерб и последующее восстановление будут минимальными.

Разработка открытых канав лучше всего подходит для загородной местности.

Бестраншейная замена водопровода, как и его укладка, требуют наличия специальной техники и обученных работников. Метод основан на горизонтальном направленном бурении или проколе грунта с помощью специальных наконечников и струи воды под давлением.

Отлично подходит для городских районов с густой застройкой и развитой инфраструктурой, где открытый способ порой недоступен.

Достаточно вырыть два колодца в начале и в конце прямого участка.

Правила разработки траншеи

Обычно трубу ведут от колодца или скважины.

Итак, для работ за пределами города можно применять открытый способ прокладки труб. Значит, нам понадобится траншея.

Чтобы соорудить её правильно, вам пригодится инструкция, где мы собрали основные требования и полезные уточнения по ряду вопросов:

• Желательно прокладывать канаву по кратчайшему прямому пути. Если это невозможно, она разбивается на прямые отрезки с поворотами на 90˚, иногда допустимы иные углы поворотов;
• Глубина траншеи – очень важная характеристика. Согласно СНиП, минимальная глубина укладки с учетом возможных динамических нагрузок должна составлять не менее одного метра, но климатические условия нашей страны накладывают иное ограничение: канава должна быть примерно на 30 см глубже, чем глубина промерзания почвы в вашем регионе (для средней полосы – примерно 2 – 3 м, для южных районов – 1.2 – 1.3 м);
• Ширина траншеи при прокладке водопровода по СНиПу не должна быть меньше 70 см. Однако на практике такие строгие нормы применяются при работе профессиональных служб, а на огороде можно руководствоваться диаметром трубы и удобством работ. Обычно копают на ширину совковой лопаты – 45 – 50 см;
• При укладке водопроводных труб необходимо соблюдать уклон 0.002 – 0.005 в сторону скважины при наличии в ней спускного крана для опорожнения системы в случае ремонта или консервации на зиму;
• Водопровод и канализация в одной траншее не укладываются по всем нормам и правилам. Однако это требование часто игнорируют при использовании пластиковых труб в защитных гильзах. Мы бы так делать не рекомендовали;
• Кабель и водопровод в одной траншее укладывать можно с соблюдением такого условия: кабель (до 35 кВ) укладывается в пластиковой трубе над водопроводом, расстояние между ними – не менее 25 см, над кабелем – не менее метра грунта;
• Дно траншеи должно быть плотным и утрамбованным, желательно, чтобы труба лежала на земле с полным прилеганием корпуса.

Ширина должна быть удобной для работы при минимальных затратах труда.

Кроме перечисленных правил, вам понадобится ряд советов. Итак, в северных районах и в средней полосе лучше укрыть трубу слоем пенопласта или минеральной ваты. Иногда случаются экстремальные морозы, и эта мера может защитить вас от аварии.

При засыпке канавы, особенно на начальном этапе (первые 25 – 30 см) бросайте землю аккуратно, в угол траншеи. Избегайте слежавшихся комьев, кирпичей, камней и прочего тяжелого мусора, иначе можно повредить трубу.

Лучше утеплить трубу пенопластом.

Стандарты закладки по СНиП

Во избежание механических повреждений труб и других элементов в холодный период рассчитывается наименьшая отметка расположения трубопровода.

Именно для проведения этих расчетов разработаны стандарты СНиП, в соответствии с которыми глубина прокладки водопроводных труб должна рассчитываться на полметра вниз от отметки промерзания почвы. Следовательно, границы углубления в почву рассчитывают в зависимости от типа грунта и региона.

В разных регионах нормативный расчет СНиП будет проводиться на основании следующих показателей:

1. Для районов севера – 2–3,5 метров.
2. Для районов средней полосы – 1,2–2 метра.
3. Для районов юга – 0,5–1,2 метра.

Прокладка коммуникации из труб ПЭВД

ПЭВД – полиэтилен высокого давления. Изделия из этого материала могут быть уложены на достаточно большие глубины. ПЭВД кладут в холодных районах с высокими показателями промерзания либо при прокладке труб магистралей, в которых материал постоянно испытывает высокое давление.

ПЭВД трубы имеют различный диаметр и применяются в зонах с разными почвами. Для каждого случая разработаны соответствующие нормативы:

• при диаметре 250–280 мм на песках – не более 8 метров, в глинистой почве – не более 4 метров;
• при диаметре 355–500 мм в глине – не глубже 3 метров, на песках – не глубже 6 метров;
• при диаметре 560 мм в глине – не более 22 метров, на песках – не больше 6 метров.

Стандарты ширины и глубины траншеи

Траншею под трубопровод необходимо делать в соответствии с предписанными нормами ее глубины и ширины. Если промерзание земли в вашем регионе достаточно глубоко, коммуникации могут быть утеплены греющим кабелем. Стандарты траншеи следующие:

1. Прямая канава. Рекомендуется копать по наиболее прямому и короткому пути. Повороты выполняют под углом 90°.
2. Глубина СНиП. Необходимые параметры были описаны выше.
3. Ширина СНиП. По правилам – не менее 70 см. Но на практике это правило соблюдают далеко не всегда. Обычно канаву копают до 50 см в ширину.
4. Угол уклона по направлению к скважине должен быть не менее 0,002–0,005.

Водоснабжение разрешается помещать в одну канаву вместе с кабелем при условии, что его напряжение не превышает 35 кВ. В этом случае кабель должен быть изолирован пластиковой трубой.

Параметры траншеи

Показатель ширины траншеи определен в СНИПах. При этом, если используются основания искусственного плана под коллекторные системы и трубопроводы, и ширина основания превышает соответствующий показатель котлована, а также при монтаже оснований, связанных с прокладкой непроходных и проходных каналов, ширина котлована определяется как ширина основания умноженная на коэффициент 0,2.

Если при рытье траншеи используется специализированная техника, то допускается увеличение ширины траншеи на такое расстояние, при котором разравнивающие и уплотняющие машины будут работать без каких-либо препятствий. Если предполагается использовать рабочий труд, то расстояние между укрепленными вертикальными стенками траншеи и боком сооружения не должно быть менее 70см.

Если траншеи роются в глинистых грунтах или суглинках при помощи траншейных или роторных экскаваторов, то глубина укладки труб без креплений при помощи плетей допускается на глубину не более чем в 3 метра.

Как вырыть траншею под водопровод или прокладку кабеля своими руками

Очень часто на садовом участке или огороде появляется необходимость проложить водопровод или кабель.

Копать траншею вручную лопатой тяжело и долго, заказывать экскаватор дорого и хлопотно. Предлагаем читателям оригинальный вариант решения данной проблемы.

Траншея своими руками

Сначала бурим скважины (диаметр 12-15 см, глубина зависит от конкретного случая) на расстоянии 3-5 м друг от друга вдоль линии будущей траншеи.

При бурении в скважину подливаем воду. В скважины опускаем металлические емкости, имеющие продольные вырезы, приблизительно равные ширине траншеи. Диаметр емкостей несколько меньше, чем диаметр скважин. Затем узкой тяпкой на прочной и длинной ручке сгребаем землю вдоль линии траншеи и сбрасываем ее в емкости. Емкости периодически поднимаем наверх, чтобы освободить их от грунта (рис. 1).

В песчаном грунте работа над траншеей (без учета времени на бурение скважин) длиной 5 м и шириной 10 см при глубине 60-80 см занимает 30 минут, бурение скважины глубиной 1,3 м 20-30 минут.

Инструменты для траншеи своими руками

Инструмент для выполнения данной работы изготавливаем своими руками.

В первую очередь мастерим бур.

Для этого нам понадобятся: стальная труба длиной 50 см и диаметром 12-15 см, металлический пруток длиной 70 см и диаметром 14 мм, водопроводный тройник на 1/2 дюйма, стальная пластина 20 х 20 см и толщиной 3 мм (рис. 2).

В стальной пластине и тройнике сверлим отверстия диаметром 16 и 14,5 мм соответственно. Трубу в нижней части прорезаем под углом 50° до половины диаметра, а в верхней части делаем выемки для установки тройника с прутком.

Далее стальную пластинку забиваем в прорезь трубы таким образом, чтобы отверстие пластины совпало с осью.

Пруток вставляем в отверстие пластины, надеваем на него тройник, сам тройник размещаем в выемках трубы. С помощью сварки соединяем конструкцию в одно целое.

После этого срезаем выступающие части пластины и часть трубы ниже нее. А с обратной стороны вырезаем в трубе технологическое окно (примерно на три четверти длины и на половину диаметра трубы) и получаем конструкцию бура.

Затем к нашей конструкции добавляем штангу, которую вворачиваем в тройник. А на штангу наворачиваем крестовину с воротками. Такая конструкция позволяет наращивать дополнительные штанги.

Тяпку делаем из трубы диаметром 50 мм, разрезая ее вдоль оси. Длина черенка тяпки должна быть более 2 м.

Своими руками – Как сделать самому

Как вырыть траншею под водопровод или прокладку кабеля своими руками Очень часто

Ширина

Если вы будете копать траншею вручную при помощи лопаты или собираетесь использовать мотоблок или грунторез (траншеекопатель), то тут размер стоит брать из СНиП. Так, оптимальная ширина канавы для прокладки трубы водоснабжения должна быть в пределах 0,5-0,8 м. Эта ширина подходит для труб диаметром 50-110 мм, поскольку именно они используются для наружных сетей загородных домов.

Важно: чтобы работы по извлечению грунта и укладке труб можно было вести в нормальных условиях, минимальная ширина любой траншеи для водопровода должна быть 0,7 м.

Рытье траншеи вручную — как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует.

Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Копать вручную

Труд землекопа нелёгок. Такая работа, как рытьё траншеи, считается неквалифицированной, примитивной, однако нередки случаи, когда без ручного труда не обойтись. Наиболее эффективной ручная копка признана для таких задач:

• прокладка траншеи в труднодоступных для техники местах,
• рытьё колодцев,
• прокладка коммуникаций в построенном здании,
• устройство подпола в частном доме.

Считается также, что копать колодцы нужно только вручную. Объясняется это несколькими причинами. Вот некоторые:

• точно остановиться на водоносном слое,
• не попасть в песок, чтобы вода впоследствии не ушла,
• камни и плотная глина копаются только вручную,
• недопустимо попадание в ствол колодца машинного масла.

Одним словом, вырыть колодец не просто, помимо обладания специфическими знаниями, требуется внимательность и точность. Автоматического или механического способа рытья колодца не существует.

От чего зависит стоимость 1м³

Анализ рынка земельных работ свидетельствует о том, что соотношение стоимости ручного и механизированного труда одинаково. Сколько стоит вскопать 1м³ земли, зависит от нескольких факторов:

• типа грунта,
• срочности заказа,
• объема работы,
• сезонности,
• рельефа местности,
• параметров траншеи.

Также учитывается, нужна ли обратная засыпка земли. Ценообразование учитывает все факторы, плюс учитывается квалифицированность, опыт бригады.

Формирование цены в зависимости от отдельного фактора

Почему расценки разных бригад разнятся понятно — тренированность и ловкость рабочих имеет свою цену. По-разному формируются цены в столичном регионе и на периферии.

Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

Цена за метр

Москва и Московская область отличаются самыми высокими расценками, куб в среднем стоит от 1000 рублей. Оптовые расценки, вступающие в силу при большом объёме работы, сократят цену примерно на 100 рублей, не больше. Зима поднимает стоимость в два раза.

Цена за траншею, глубиной 100 см, под кабель, к примеру, будет 300 рублей за метр в Московской области. В маленьком райцентре, например, Липецкой области, те же работы обойдутся в 140 рублей.

Каменистая местность сложного рельефа имеет свои повышенные расценки, копать там можно только вручную, потому, что техника туда подойти не может. Это обстоятельство повышает стоимость ручного труда.

Примерно одинаково стоит ручной труд на земельных работах и оплата спецтехники. Поэтому, нанимать ли бригаду землекопов для рытья котлована фундамента, брать ли в аренду буровые установи, экскаваторы для прокладки водопровода или укладки кабеля, решать нужно по ситуации. И стоимость здесь далеко не главный фактор.

Рытье траншеи вручную – как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует. Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Видео описание

Максимальная глубина

Чаще всего основные проблемы с укладкой канализации в частном доме вызывает определение минимальной глубины. Но бывают и редкие случаи, при которых встаёт вопрос о том, не укладываются ли трубы слишком глубоко.

В СНиП 2.04.03–85 прописаны следующие рекомендации по укладке канализации:

• Если земля сама по себе сухая и очень редко увлажняется – максимальная глубина составляет 8 м;
• В случае, если грунт, напротив, насыщен влагой – всего 4 м.

Наиболее распространённый в России вариант – умеренное увлажнение почвы, при котором закапывать трубы надо не более чем на 6 м под землю. На практике, максимальная глубина закладки канализационных труб в частном доме редко доходит даже до значений между 4 и 8 метрами, ограничиваясь глубиной промерзания.

Использование техники

Кроме этого вам может оказать помощь использование техники. Сейчас на строительном рынке доступна целая масса легких мини-экскаваторов, мотоблоков и другого аналогичного хороша. Обычно аренда для того чтобы аппарата стоит не так и дорого, наряду с этим работа производится в считанные часы, вам кроме того не успеет надоесть.

При наличии на пути траншеи дороги либо иного аналогичного препятствия, возможно применить способ прокола грунта. Для этого с двух сторон преграды выкапывают колодцы глубиной на полметра ниже глубины прокладки, а протяженность колодца должна быть полтора-два метра. Ширина приблизительно 1 – 1.2 м.

Стальная труба режется на отрезки по 1 м, на концах которых нарезается резьба. Кроме этого пригодятся соединительные муфты. Из одного отрезка делается конусный наконечник посредством кувалды, на конце которого оставляют маленькое отверстие.

После этого берут водяной насос и шланг заводят в колодец. Потом в грунт по направлению ко второму колодцу забивают наконечник, на его конец накручивают отрезок трубы посредством муфты, заводят шланг в трубу и подают воду.

На тело трубы крепят струбцину либо ключ, и посредством лома проталкивают трубу в землю (нужно подчернуть, что при хорошем напоре воды она идет как по маслу).

В то время, когда труба всецело вошла, к ней присоединяют следующий отрезок и без того продолжают до полного прокола участка.

Обратите внимание! На преодоление простой двухполосной автострады уйдет пара часов, наряду с этим вам не нужно будет восстанавливать асфальт и перекрывать движение

Засыпка траншей

Перед засыпкой грунта котлован очищается от снега и попавшего в него мусора. Нижняя часть канавы на высоту 40-50 см заполняется талой землей независимо от времени года. Сразу проводится трамбовка. При прокладке трассы вне автомобильных дорог допускается использование не более 15 % мерзлого грунта.

https://youtube.com/watch?v=lAfNG7EotlE

Загрузка земли проводится так, чтобы исключить попадание на трубы камней и других твердых предметов. При загрузке почвы в глубокие объекты трубопровод закрывается досками, которые потом достаются. Грунт распределяется равномерно по обе стороны от трубы, чтобы не допустить ее искривления. Окончательная трамбовка может проводиться тяжелой техникой с использованием отвала, ковша, гусениц и колес.

Расстояние от водопровода до фундамента и канализации – требования и нормы

Функциональность жилого дома и удобство проживания в нем обеспечивает подведение к строению сетей водопровода и канализации. В зависимости от принадлежности источников поступления воды и отводов стоков, инженерные сети могут относиться к централизованным или автономным системам. Но их специфика ни в коем случае не отражается на допустимом расстоянии укладываемых труб от фундамента строения, которое требует выдерживать нормативная документация. В частности, в СП 42.13330.2011, являющихся актуализированной редакцией СНиП 2.07.01-89*, приводятся минимальные отступы наружного водопровода и канализации от боковых стенок фундамента как дома, так и различных ограждений, а также опор электросети. Конечно же, к выпускам данные правила отношения не имеют.

Требования к прокладке труб в земле

Существуют определенные требования, соблюдение которых позволит правильно осуществить монтаж без возникновения проблем в процессе эксплуатации. Предпочтительно выбирать армированные трубы, так как они более надежны и выдерживают повышенные нагрузки

Также важно тщательно изолировать систему, для избежания протекания и промерзания

Выполнение всех требований позволяет минимизировать потерю тепла и продлить срок службы конструкции. Трубопровод не нужно жестко фиксировать, так как при транспортировке горячей воды трубы будут расширяться.

В некоторых случаях необходимо использовать дополнительные элементы для изоляции и утепления. Последнее особенно актуально для районов с суровыми зимами. В качестве утеплителя могут выступать следующие варианты:

• использование футляра;
• применение пенобетона;
• использование матов для изоляции;
• монтаж кабеля для обогрева;
• увеличение давления в трубопроводе.

К обустройству системы могут предъявляться и другие требования в зависимости от климатических условий и особенностей почвы. Для более правильного монтажа рекомендуется проконсультироваться со специалистом.

Как происходит укладка внешней ветви водопровода?

Как прокопать траншею под водопровод мы уже разобрали, поэтому далее по тексту мы рассмотрим технологию монтажа внешнего трубопровода, связывающего источник и ваш дом. Этот процесс можно разбить на три этапа – подготовку, укладку труб и засыпание траншеи.

Подготовка предполагает следующие действия:

• На дно траншеи досыпают 20-сантиметровую песчаную подушку, которую обильно смачивают и утаптывают. Обычно с помощью такой «подушки» увеличивают опорную способность грунта, но в этом случае мы просто выравниваем неровности на дне траншеи, поэтому для подсыпки можно использовать отобранный грунт.
• Закончив с «подушкой» можно заняться фундаментом строения – в нем придется прорезать сквозное отверстие, сквозь которое пройдет водопроводная труба. Для этого используют перфоратор и сверло с твердосплавным наконечником. В точке пропуска вычерчивают квадрат, в который можно вписать внешний диаметр трубы. Далее по периметру квадрата нужно высверлить целую цепочку отверстий, выламывая куски бетона или кирпичей молотком и зубилом.
• После «пробоя» фундамента нужно переходить к шахте колодца или скважины. В ее стене специальной коронкой высверливают отверстие, диаметр которого должен быть больше внешних габаритов адаптера, обеспечивающего стыковку внешнего участка водопровода и заборной трубы насоса.

При подключении водопровода к магистрали последний пункт становится неактуальным.

Монтаж трубопровода реализуется следующим образом:

• Отмеренный отрезок трубы отрезается от бухты и укладывается на песчаную «подушку». Причем длина отрезка подбирается исходя из предполагаемых габаритов участка трубы, расположенного в цоколе (за фундаментом) дома. Впрочем, на этом этапе высока вероятность ошибки подбора длины. Поэтому вам лучше занести всю бухту в дом и протолкнуть свободный торец сквозь отверстие в полу и фундаменте, протянув его до самого колодца.
• Далее вы опускаете насос или трубу с эжектором в колодец и монтируете адаптер. Свободный торец трубы припаивается к внешнему штуцеру адаптера или монтируется на цанговую муфту (если на выпуске адаптера есть резьба).

В финале вы обрезаете трубу и выносите бухту из дома. Причем над уровнем пола лучше оставить 30-сантиметровый выпуск, который можно укоротить перед монтажом центрального запорного вентиля.

Третий этап – заполнение траншеи – требует лишь физических усилий. Вы просто переносите грунт от места складирования в траншею, укладывая его 25-сантиметровыми слоями, которые тщательно притаптываются. И не спешите утилизировать остатки грунта – весной подсыпка «провалится» и вы уложите остатки поверх просевшей почвы.

Ну, вот и все – теперь вы знаете, как роют траншеи и укладывают внешнюю ветвь водопровода. Остается лишь применить полученные знания на практике.

Как проложить трубы под землей: варианты и средства

Прокладка трубопровода – работа, с которой сталкивается практически любой обладатель дачи или загородного дома. Дело в том, что наземный монтаж водопровода или отопления допускается только в неблагоустроенных районах, где конструкция никому не мешает или где нет возможности разместить систему под землей. Во всех остальных случаях предполагается подземный монтаж.

Как проложить водопроводную трубу под землей

Основная проблема при передаче жидкости, особенно горячей – потеря тепла при перемещении. Из-за этого и рекомендуется подземная укладка: потери на воздухе будут намного выше, в то время как грунт проводит тепло хуже. На практике этого, конечно, недостаточно и труба в землю укладывается обязательно с утеплителем.

Применяют для этого вполне привычные материалы – базальтовая вата, вспененный полиэтилен, пенополистирол. Толщина теплоизоляционного слоя рассчитывается с учетом погоды. В некоторых случаях допускается даже использование греющего кабеля.

Второе обязательное требование – определение глубины. Трубопровод должен располагаться ниже уровня промерзания грунта. В противном случае велик риск замерзания воды и, соответственно, повреждение системы. Для средних регионов уровень промерзания около 1,4 м. Оптимальной глубиной для водопроводной системы считают 1,6 м. Большая глубина не рекомендуется, поскольку изделие может не выдержать давления грунта, особенно если речь идет о водоводах ПНД.

Трубопровод размещается в земле в уже готовом виде – собранном и утепленном, так что все работы по сварке должны быть завершены до монтажа.

Сама же технология сборки водопровода несложная, если правильно рассчитана схема.

1. Сообразуясь с планом, выкапывают траншею на нужную глубину. Ширина невелика: для одного водовода ПНД. например, достаточно 40–50 см.
2. Чаще всего при частном строительстве вводный кран устанавливают в колодце. Иногда водомерный счетчик устанавливается там же. В стенке такого колодца проделывают отверстие, равное размерам водовода, и опускают в колодец собранный и теплоизолированный трубопровод.
3. Если счетчик размещается в колодце, то правильно будет сразу же вывести наверх гусак. Сам счетчик монтируется перед всеми кранами.
4. Водопровод входит в дом на той же глубине, что он размещается в траншее. Монтаж вверх разрешается только внутри здания.
5. Траншея засыпается песком, пока над водоводом не образуется слой песка толщиной в 5– 10 см. Затем траншея засыпается грунтом.

Как проложить водопроводную трубу под землей, по видео можно узнать в подробностях.

В тех случаях, когда перед колодцем возникает какое-то препятствие – дорога, например, что не редкость на дачном участке, где колодцем пользуется не один человек, возникает вопрос, как проложить трубу под землей, не копая. Технология такая существует, но на поверку в большинстве случаев прокладывать траншею дешевле.

Чтобы уложить трубопровод не копая, необходимо довести обычную траншею до препятствия. Затем обустраивают на дне траншеи выемки и закрепляют опорную площадку из бруса. Грунт на нужном участке прокалывают 3-метровой цельной штангой. Штанга упирается в домкрат, последний опирается о площадку. Таким образом можно проколоть участок под дорогой, не копая.

Укладка системы отопления

Проложить трубу отопления под землей можно таким же образом, как водопроводную. Но к перечисленным выше требованиям добавляются еще несколько:

допускается размещение отопительных труб выше уровня промерзания. Но в этом случае теплоизоляция должна быть намного лучше и предусмотрена защита от замерзания воды. Проложить систему ниже уровня промерзания в итоге всегда дешевле;

• обратная труба ни в коем случае не должна быть выше или на одном уровне с подающей;
• правильно будет предусмотреть и дополнительную защиту от давления грунта, особенно при опасности подвижек или высоких грунтовых водах.

Теплоизоляционные материалы для отопительных водоводов применяются те же. На фото – отопительная система в «скорлупе» из пенополистирола.

Подготовительные работы

Прежде чем приступить к копке траншеи необходимо сделать расчет ее глубины, ширины, приготовит весь необходимый инструмент и материалы, произвести разметку границ.

В зависимости от типа почвы в месте прокладки траншеи поперечное сечение может иметь следующую форму:

• Трапециевидная – имеет скошенные под углом 45-60 градусов боковые стенки. Хорошо подходит для траншей на всех типах почв, но наиболее оправдана при копке рва на легких песчаных почвах. Траншея с таким поперечным сечением более трудоемка, занимает значительную площадь и много времени.
• Прямоугольная – используется при копке траншеи на связных супесях, суглинках, глинах. Характеризуется отвесными стенками и небольшой шириной. При копке на супесях стенки рва во избежание осыпания грунта укрепляют досками и поперечными распорками.
• Комбинированная (смешанная) – имеет скошенные боковые стенки и небольшой участок дна с прямоугольным сечением, начинающийся от верхнего уровня верховодки или грунтовых вод. Траншея с такой формой поперечного сечения подходит для легких почв, подстилаемых с определённой глубины тяжелой глиной, суглинком; для мест с высоким уровнем залеганием грунтовых вод (УГВ).

Ширина траншеи зависит, прежде всего, от способа ее копки:

• При рытье вручную траншею делают такой ширины, чтобы в ней было удобно работать с лопатой, киркой и другим инструментом, при этом удерживающая инструмент рука не царапалась о стенки рва. Оптимальная ширина рва при таком способе составляет не менее 70-80 см.
• При копке с помощью различной техники ширина рва определяется аналогичным показателем рабочего органа экскаватора, траншеекопателя .

Расчетная глубина промерзания почвы для различных регионов России.

Регион/город	Глубина промерзания почвы по СНиП, см
Средняя полоса
Вологда	143	174	186
Екатеринбург	157	191	204
Казань	143	175	187
Москва	110	134	144
Нижний Новгород	145	176	189
Санкт-Петербург	98	120	128
Саратов	119	144	155
Орел	110	134	144
Рязань	136	165	177
Самара	154	188	201
Ярославль	143	174	186
Среднее значение	133	161	173
Сибирь
Новосибирск	183	223	239
Сургут	222	270	290
Тюмень	173	210	225
Челябинск	173	211	226
Среднее значение	188	229	245
Южные районы
Ростов-на-Дону	66	80	86

Более точно рассчитать глубину промерзания почвы можно по следующей формуле:

Карта глубины промерзания грунта

Hпр=√∑т×K

где, Hпр – глубина промерзания почвы,

∑т – сумма среднемесячных температур за зиму без учета знака минус,

К – поправочный коэффициент, принимающий в зависимости гранулометрического состава почвы следующие значения:

• Глинистые и суглинистые почвы – 0,23;
• Мелкозернистые пески и супеси – 0,28;
• Крупнозернистые пески – 0,3;
• Каменистый грунт – 0,34.

Расстояние от других коммуникаций

При копке рва для прокладки водопроводной трубы следует делать следующий отступ от располагающихся рядом коммуникаций:

• газопровод – 1 м;
• телефонный кабель – 0,5 м;
• силовой электрический кабель -0,5 м;
• канализационная труба – 0,2 м.

Разметка

Контуры траншеи на местности определяются следующим образом:

• От источника водоснабжения до места ввода водопроводной трубы в дом при помощи измерительной ленты или шнура прокладывается минимальный путь.
• В том месте, где будут копать траншею, удаляют все кустарники, клумбы, дорожки из камня, освобождают подъезды для тачки или строительной малогабаритной техники: мини-трактора, экскаватора, траншеекопателя. Также на этом этапе предусматривают места, куда ляжет вынимаемый при копке траншеи грунт.
• Осевая линия будущей траншей обозначается при помощи забиваемых в землю кольев и натянутого между ними капронового шнура.

Материалы и инструменты

Лопата штыковая дренажная

Для рытья водопроводной траншеи необходимы такие инструменты:

• штыковая лопата,
• лом,
• кирка,
• тачка,
• молоток,
• колья,
• капроновый шнур,
• мерная планка с линейкой.

Планирование и расчёт траншеи под систему водоснабжения

Наиболее простой и быстрый способ проложить трубопровод от источника воды до дома – обратиться за помощью к сотрудникам специализированных компаний, обладающим соответствующим опытом и техникой. Но далеко не всегда подобный вариант является подходящим.

В одних случаях внутреннее пространство участка и расположение надворных построек не позволяет использовать тяжёлую землеройную технику. В других ситуациях нанимать профессиональную бригаду бывает накладно с финансовой точки зрения. Тогда единственно приемлемым выходом будет траншея для водопровода, проложенная собственными силами.

Подготовка

Если в вашем распоряжении нет проектно-технической документации с указанием расположения коммуникаций, производите землеройные работы максимально аккуратно, во избежание их нечаянного повреждения. Прокладывать шурфы следует прямолинейно, от источника водоснабжения до ввода в дом. Если же такой возможности нет, то повороты трубопровода рекомендуется делать под прямым углом. Так, в дальнейшем, будет проще произвести стыковку труб.

Нюансы копки и прокладки

Когда вы знаете места расположения на вашем участке иных коммуникационных сетей, следует соблюдать нормативы СНиП для прокладки рядом с ними трубопровода.

Величины отступа при копке траншеи для водоснабжающей сети от иных коммуникаций выглядят так:

• Расстояние до газопроводных труб – не менее 1м.
• До канализационных систем – 20см.
• До отопительных трубопроводов – 1,5м.
• До питающих электрокабелей – 0,5м.

При этом прокладывать в одной траншее канализационные и водопроводные трубы запрещается СанПиНом (санитарными нормативами). В исключительных случаях возможна прокладка вместе водяных и отопительных труб, а также электрического кабеля, но лишь при соблюдении правил их взаимной изоляции.

Следующий шаг – сбор необходимой разрешительной документации. Если траншея для водопровода прокладывается от автономного источника воды – скважины или колодца, – то никакого разрешения на это запрашивать не потребуется.

Исключение – если земляные работы будут производиться за пределами вашего земельного участка. Так, при прохождении траншеи под водопровод через соседский участок, само собой, потребуется спросить на это разрешение соседей. Если же прокладываемые вами подземные коммуникации пройдут через земли общего пользования, рекомендуется уведомить об этом местные власти.

Даже если ваша канава никому не мешает муниципальные чиновники вправе возбудить против вас административное дело, и наложить штраф за подобное самоуправство. Для врезки в сети центрального водоснабжения потребуется получить разрешение от местной ресурсоснабжающей организации.

Самовольная врезка в магистраль чревата созданием аварийной ситуации, и может повлечь судебное преследование, вплоть до уголовного наказания. Как улизнуть от наказаний.

Расчёт и планировка

• от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
• между силовым кабелем и водопроводом должно быть не менее 0,5 м;
• от газопровода отступают 1 м;
• тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
• от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

Согласно СНиП если водопроводные трубы нужно проложить под дорогой или другой территорией с мощением, то сети должны пересекать этот участок перпендикулярно, чтобы минимизировать протяжённость трубы, которая будет подвергаться значительным нагрузкам.
