Стул из профильной трубы своими руками: чертежи и размеры

Статья “Стулья из металлической трубы: чертежи, размеры, как сделать своими руками” предлагает руководство по созданию стильных и прочных стульев из профильной трубы. В ней представлены чертежи и размеры, которые помогут реализовать идеи и создать уникальную мебель для дома или дачи. Изучив материалы, вы сможете сэкономить на покупке готовых изделий и добавить индивидуальность в интерьер, сделав стулья своими руками.

Особенности изготовления стульев из труб

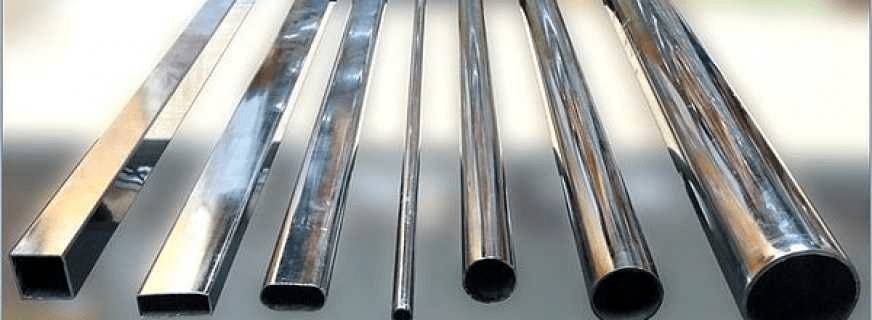

При выборе материала для создания стульев оптимальным вариантом станет профильная труба размером 20 на 20 мм. Толщина стенок такого профиля составляет 1-1,5 мм, что обеспечивает прочность конструкции при умеренном весе.

Однако использование тонкостенной металлической трубы сопряжено с рядом трудностей:

• Из-за небольшой толщины стенок потребуется применять углекислотную или плазменную сварку. Кроме того, перед тем как приступить к изготовлению стульев из трубы, необходимо накопить определенный опыт в выполнении сварочных швов;
• Для сборки отдельных элементов в единый каркас понадобятся струбцины или другие подобные инструменты;
• Кроме профильной металлической трубы, вам также понадобятся стальные уголки, болты, гайки и крепежные элементы для монтажа сидений, подлокотников и спинок.

Рекомендация! Очевидно, что такая мебель предназначена не для гаража, а для жилого пространства, будь то квартира или дом. Всегда хочется, чтобы дизайн выглядел более привлекательно и стильно, поэтому при выборе модели желательно избегать прямых угловатых форм и резких переходов.

Наиболее трудоемкими в производстве считаются стулья из круглой трубы. Из практического опыта известно, что несоосное соединение круглых профилей часто оказывается недостаточно прочным, что требует дополнительного использования механического крепежа – болтов и гаек. Поэтому, если есть возможность, лучше отдать предпочтение скругленному, прямоугольному или квадратному профилю, чтобы избежать визуального дискомфорта от выступающих гаек.

Создание стула из профильной трубы своими руками становится все более популярным среди любителей DIY. Эксперты отмечают, что такой проект не только позволяет сэкономить средства, но и дает возможность проявить креативность. При разработке чертежей важно учитывать размеры, которые зависят от предполагаемого использования стула. Например, стандартная высота сиденья составляет около 45 см, а ширина — 40-50 см. Специалисты рекомендуют использовать трубы сечением 20×20 мм или 25×25 мм для обеспечения прочности конструкции. Также стоит обратить внимание на способ соединения элементов: сварка или болтовые соединения обеспечат надежность. Важно помнить о безопасности и использовать защитные средства при работе с инструментами.

https://youtube.com/watch?v=Gn2LFMwRIkY

Что нужно, чтобы сделать стул из профильной трубы

Процесс изготовления мебели со стальным каркасом на основе квадратного или прямоугольного профиля не представляет ничего сложного или необычного, большинство операций знакомы всем, кто любит заниматься слесарной работой либо гаражными самоделками.

Для работы потребуется:

• Сварочный полуавтомат. Оборудование достаточно тяжелое, поэтому нет смысла брать его даже в аренду, для того чтобы сварить самодельные складные стулья из профильной трубы. Всегда можно приехать на автосервис либо в слесарную мастерскую, где выполнят работу за небольшую плату;
• Угловая машина — болгарка с отрезными кругами по металлу;
• Набор струбцин или стабильных держателей, с их помощью фиксируют отдельные отрезки металла, прежде чем сварить швы;
• Точило с “грубым” камнем для снятия заусениц;
• Электродрель с комплектом сверл;

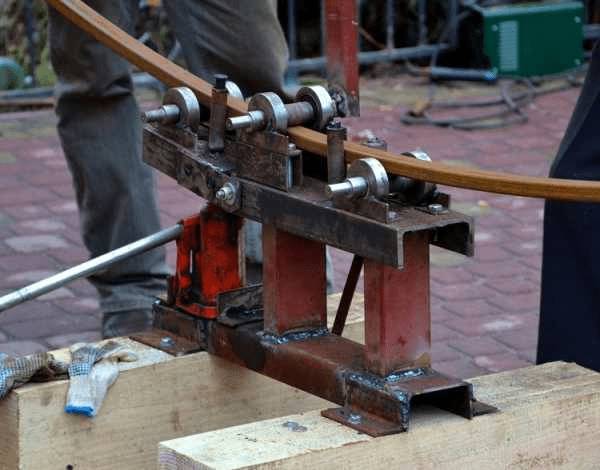

• Гибочный станок или пресс, на котором нужно будет согнуть заготовки криволинейной формы, прежде чем разрезать трубу и соединить сваркой. Обычно это устройство весом 10-15 кг, поэтому станок можно взять в аренду или одолжить у друзей на пару дней.

К сведению! Наиболее сложным считается придание необходимой кривизны и профилирование именно в случае круглой трубы.

Обычно первые попытки прокатать круглую трубу в криволинейную секцию приводят к получению некондиционных спиралей и косых дуг. Поэтому из круглого профиля лучше всего делать небольшие секции, которые можно легко выровнять и подогнать по размеру.

Работать со сварочным полуавтоматом достаточно просто, нужно лишь попрактиковаться в соединении различных вариантов труб, на это уйдет максимум несколько часов, прежде чем будет подобран режим и расход газа. Альтернативой полуавтомату может быть инверторный сварочный аппарат. Он также позволяет выполнять сварку швов с достаточно высоким качеством, но для работы с подобным оборудованием требуются очень хорошие электроды и определенный опыт сварщика.

Элемент стула	Размеры (мм)	Количество
Ножки (профильная труба 20х20)	400	4
Царги (профильная труба 20х20)	350	4
Перемычки (профильная труба 20х20)	300	2
Сиденье (фанера/ДСП)	350х350	1
Спинка (фанера/ДСП)	350х200	1
Крепеж (саморезы/болты)	Различные	По необходимости

Интересные факты

Вот несколько интересных фактов о создании стула из профильной трубы своими руками:

1. Прочность и легкость: Профильные трубы, используемые для изготовления стульев, обладают высокой прочностью при относительно небольшом весе. Это позволяет создавать устойчивые конструкции, которые легко перемещать. Например, квадратные или прямоугольные трубы часто используются для каркасов, так как они обеспечивают отличную жесткость.

2. Индивидуальность дизайна: Создание стула из профильной трубы позволяет реализовать уникальные дизайнерские идеи. С помощью различных форм и сочетаний материалов (например, дерева, кожи или текстиля) можно создать не только функциональную, но и стильную мебель, которая будет гармонировать с интерьером.

3. Экономия и доступность: Изготовление стула своими руками из профильной трубы может быть значительно дешевле, чем покупка готовой мебели. Профильные трубы доступны в большинстве строительных магазинов, а процесс сборки не требует специальных навыков, что делает этот проект доступным для многих домашних мастеров.

https://youtube.com/watch?v=tXheUq2Mf-c

Размеры стульев из профильной трубы

Одним из главных достоинств металлической профильной трубы является возможность создания более высоких и узких стульев и табуретов. Это позволяет достичь более современного и элегантного дизайна. В то время как традиционные деревянные или пластиковые стулья обычно имеют высоту не более 50 см, табуреты или сиденья могут достигать 80 см. При этом вся конструкция сохраняет свою устойчивость и не будет “шататься” под весом человека.

Чертежи стульев из профильной трубы

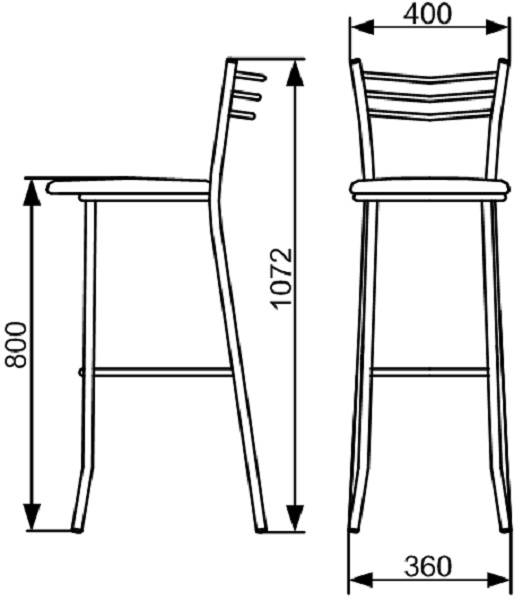

В качестве примера эффективного использования возможностей стального каркаса можно привести небольшой чертеж барного стула.

В данной конструкции есть свои особенности:

• Задние ножки отклонены под углом от вертикали 15^о, это обеспечивает хорошую устойчивость для непривычно высокой посадки;
• Передние ножки сужены, но при этом имеют расхождение под углом до 20^о в нижней части конструкции;
• Наличие горизонтальной перекладины на высоте 30 см делает стул более удобным, так как оставшиеся 50 см позволяют беспрепятственно ставить ноги на подставку.

Конструкция получается с высоко расположенным центром тяжести, поэтому обращаться с барными табуретами и стульями нужно крайне осторожно, металлический каркас при падении может травмировать ступни ног.

Если требуется абсолютно безопасный вариант табурета из профилированной трубы, то можно воспользоваться схемой, приведенной на фото ниже.

https://youtube.com/watch?v=RQ_jHE8ilT4

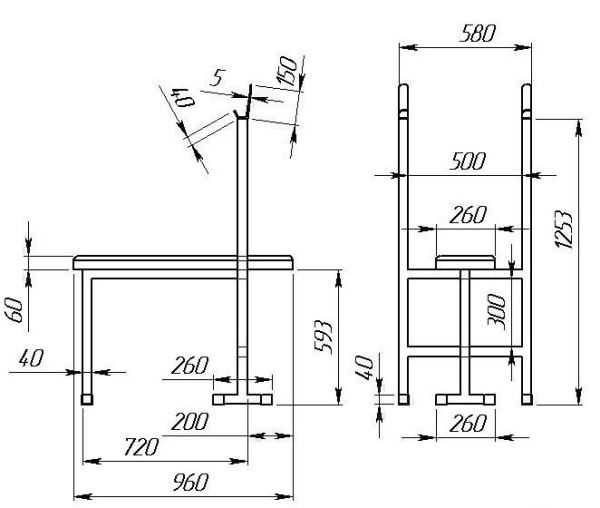

Вариант стула для домашней мастерской

Конструкция стула немного превышает стандартную высоту в 50 см, что делает его особенно удобным для работы за столом или верстаком. Простая рама из квадратной трубы обеспечивает отличную прочность. Мастера ценят такие стулья, так как их можно использовать не только для сидения, но и в качестве подставки или переносного столика.

Еще один пример — универсальный стул, выполненный из профильной трубы. Его дизайн был заимствован у спортивного тренажера для работы со штангой. Этот проект пришелся по душе дачникам и любителям загородного отдыха.

Дополнительный элемент на задней стороне делает стул особенно удобным для обработки урожая, а прочный и жесткий каркас из квадратной металлической трубы размером 40×40 мм обеспечивает срок службы не менее 20 лет, даже в условиях дачи.

Важно! При планировании конструкции стула следует учитывать ограничения, связанные с минимальным радиусом изгиба. Это необходимо для того, чтобы труба не деформировалась и не сгибалась во время прокатки роликом. Рекомендуется заранее провести ориентировочный расчет, чтобы избежать критической деформации.

Общие требования представлены на схеме ниже.

Как из профильной трубы сделать стул

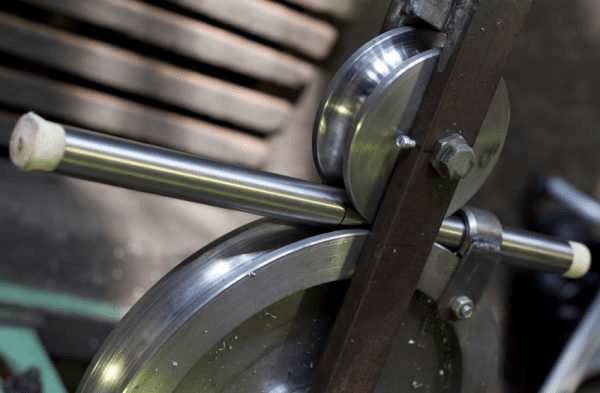

Наиболее сложным элементом подготовки является правильное изгибание отдельных отрезков трубы. Дело в том, что пустотелый металлический профиль при обработке роликовым прессом легко деформируется, на поверхности появляются волны и брызжи. Поэтому при выборе модели стула лучше всего отдавать предпочтение тем проектам, которые не предполагают изгиб по слишком маленькому радиусу.

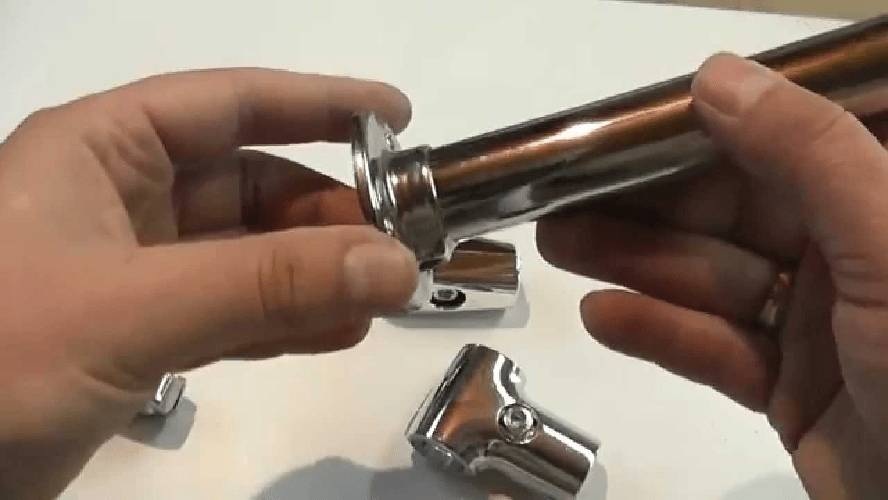

Стул из хромированной трубы

Декоративное покрытие из хрома или никеля значительно улучшает эстетический вид самодельной мебели, выполненной из металлической трубы. Однако стоит отметить, что при попытке изгиба трубы хром может легко отслаиваться от медного слоя, который нанесен на черный металл.

Самым простым решением будет создание стульев из круглой или профильной трубы без изгибов. В этом случае соединения деталей осуществляются с помощью внутренних резьбовых пробок и шпилек. Оптимальным вариантом является использование круглой мебельной трубы, из которой легко собрать базовую модель стула или табурета, подобного тому, что изображен на фото.

Второй вариант подразумевает использование металлической трубы без хромированного покрытия, что позволяет без труда изгибать ее под нужным углом с помощью ручного трубогиба. Перед сборкой детали стульев необходимо будет подвергнуть гальваническому хромированию.

Для изготовления потребуется согнуть трубогибом:

• Спинку с задними ножками;
• П-образную раму для передних ножек;
• Кольцо, которое усилит жесткость всей конструкции.

Очевидно, что соединение всех деталей придется выполнять с помощью сварочного полуавтомата. Сиденье изготавливается из фанерного круга, который обтягивается поролоном и обивочной тканью, а затем крепится на металлической трубе с помощью обычных саморезов.

Стул из плоскоовальной трубы

Материал представляет собой металлический профиль овального сечения. Как правило, у такой трубы шов расположен на одной из плоских поверхностей. Материал может быть окрашен либо иметь гальваническое покрытие на основе никеля и хрома. Толщина стенок плоскоовальной трубы обычно не превышает 0,5-1,0 мм, поэтому гнуть такой профиль чрезвычайно сложно даже при наличии соответствующего оборудования. Радиус изгиба для стандартной трубы под изготовление стульев не должен превышать 12-15 см.

Если пытаться сделать самодельный стул из плоскоовальной трубы, то лучше всего в качестве прототипа использовать стандартный вариант офисной мебели, как на фото.

Для изготовления простейшей модели потребуется согнуть П-образные рамки для ножек. Спинку придется гнуть дважды, первый раз для того, чтобы сформировать несущий профиль, второй раз, чтобы обеспечить угол 120^о между горизонтом основания сидения и плоскостью поддержки для спины.

Стул из квадратной трубы

Следует сразу подчеркнуть, что мебель, созданная из металлического квадратного профиля, не отличается ярким дизайном. Обычно квадратная труба используется для изготовления служебной мебели, подставок, а также каркасов для верстаков и рабочих столов.

В качестве примера эффективного применения всех достоинств квадратного профиля можно рассмотреть конструкцию школьного стула с возможностью регулировки высоты сиденья.

Несмотря на лаконичный внешний вид, стул из металлической трубы отличается высокой прочностью, неприхотливостью и легкостью в самостоятельном изготовлении. Для его сборки потребуется согнуть две дуги из квадратной трубы для сиденья и спинки.

Ножки стула изготавливаются из квадратного профиля разных размеров, при этом нижняя часть соединяется в форме двух Т-образных опор с горизонтальной перемычкой. Между сиденьем и ножками необходимо установить переходную деталь из двух отрезков металлической трубы с размером стороны 15 мм.

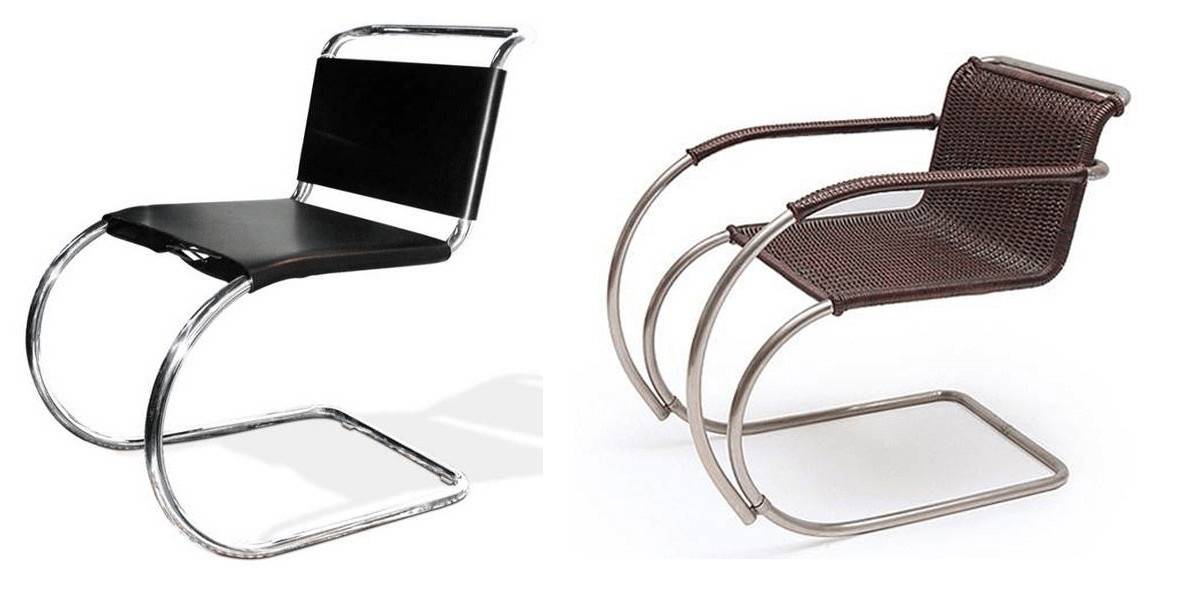

Стул из гнутой трубы

Конструкции, изготовленные из гнутого профиля, отличаются очень эффектным дизайном, выраженным стилем и лаконичными формами. Процесс изготовления такого стула своими руками предполагает создание каркаса из одного неразрезанного отрезка металлической трубы.

Например, на изготовление простейшей модели из двух стульев, приведенных ниже, в среднем потребовалось не менее 3,5 м тонкостенной металлической трубы диаметром 25 мм.

Большую часть каркаса центральной дуги и ножки выгибают на станке, переходные зоны в районе сиденья и спинки зачастую приходится изготавливать с помощью ручного трубогиба. Если планировать изготовить полноценный стул из гнутой металлической трубы, то лучше всего выбирать модели более простого дизайна, либо использовать проекты с прямоугольными вставками.

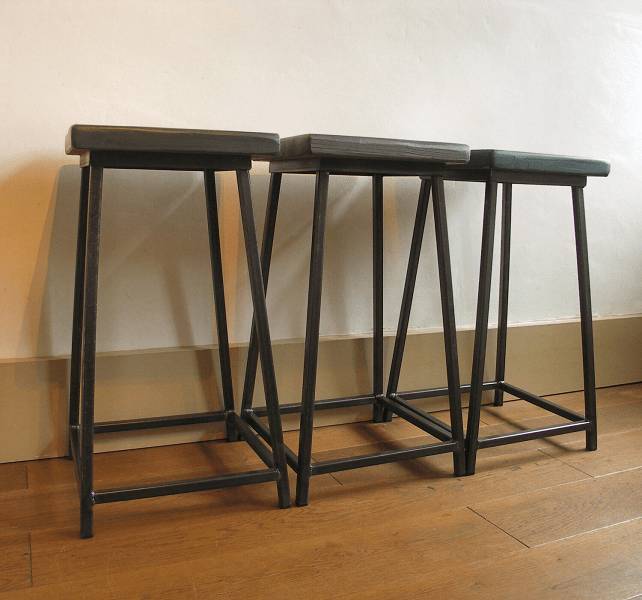

Табурет из профильной трубы

Среди всех проектов и конструкций металлической мебели для сидения создание табурета можно считать идеальным выбором для новичков. Эти конструкции отличаются простотой, и зачастую их можно собрать из остатков профильной трубы, оставшихся после изготовления верстака или стеллажа.

В большинстве случаев основой табурета служит прямоугольный каркас, выполненный из квадратной или круглой трубы, который может быть сварен как в форме пирамиды, так и обычным прямым способом. В качестве сиденья обычно используется фанерный лист, обтянутый пенополиуретаном и кожзаменителем.

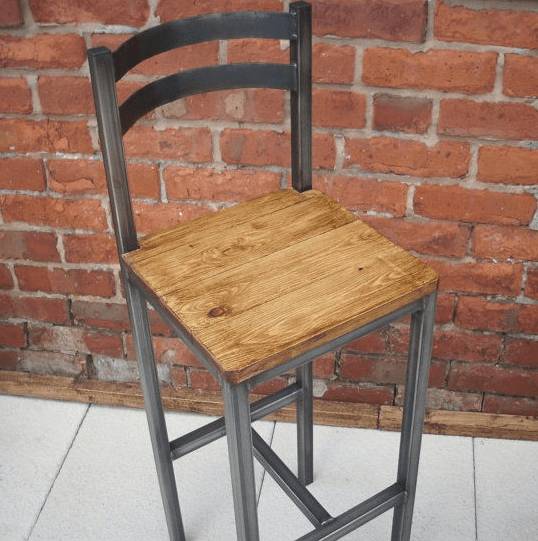

Барный стул из профильной трубы

Больше всего металлических стульев и табуретов изготавливают именно в форм-факторе барной мебели. Спрос на подобные изделия из профилированной трубы достаточно высок, поэтому было придумано немало моделей и схем, обычно из квадратного профиля с деревянным сидением.

Конструкция и способы изготовления подобного стула ничем не отличаются от ранее приведенного табурета из металлической трубы. Единственным существенным отличием является высокая посадка примерно на уровне 80-85 см от уровня пола и наличие специальной подставки для ног. Все детали свариваются с помощью обычной сварки, не нужно использовать даже полуавтоматы. Иногда заказчики специально выбирают для барной мебели табуреты и стулья, сваренные из нержавеющей трубы.

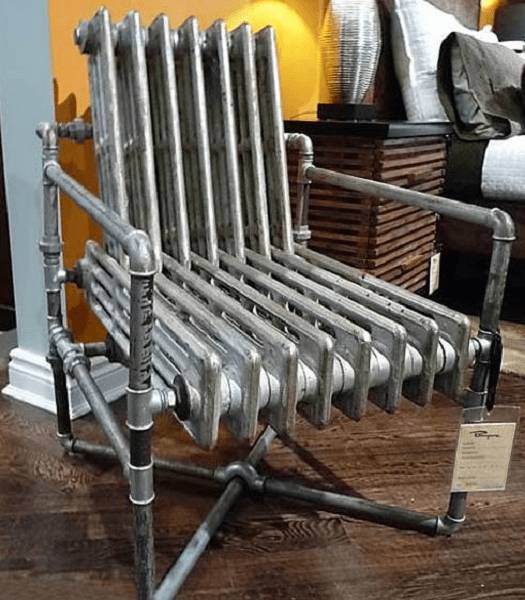

Стул из профильной трубы в стиле лофт

Мебель в стиле Лофт всегда привлекала внимание и пользовалась высоким спросом, поэтому стоит рассмотреть возможность создания простого стула из металлической трубы. В качестве примера можно обратить внимание на модели, представленные на изображениях ниже.

Такая конструкция отличается от традиционной металлической каркасной мебели тем, что швы и соединительные элементы не скрываются под декоративным покрытием или облицовкой, а наоборот, остаются на виду. Это придает самодельному стулу или табурету особый шарм и подчеркивает его уникальность.

Коленный стул из профильной трубы своими руками

Из всех вариантов мебели для сидения этот проект считается наиболее молодым, идея изготовления офисного стула с дополнительными опорами для коленей пришла из промышленного производства. На конвейерных линиях, где приходилось выполнять множество сборочных операций, наклонив корпус далеко вперед, коленный стул был настоящим спасением, так как позволял перенести часть нагрузки на колени.

Но практика использования металлических стульев с колесными опорами показала, что не все так хорошо и гладко, как выглядит в теории:

• Металлическая мебель, как правило, становится причиной появления хронических заболеваний менисков коленей;
• Неправильное, неестественное распределение веса в опорно-двигательном аппарате человека сказывалось на перенапряжении мышц спины.

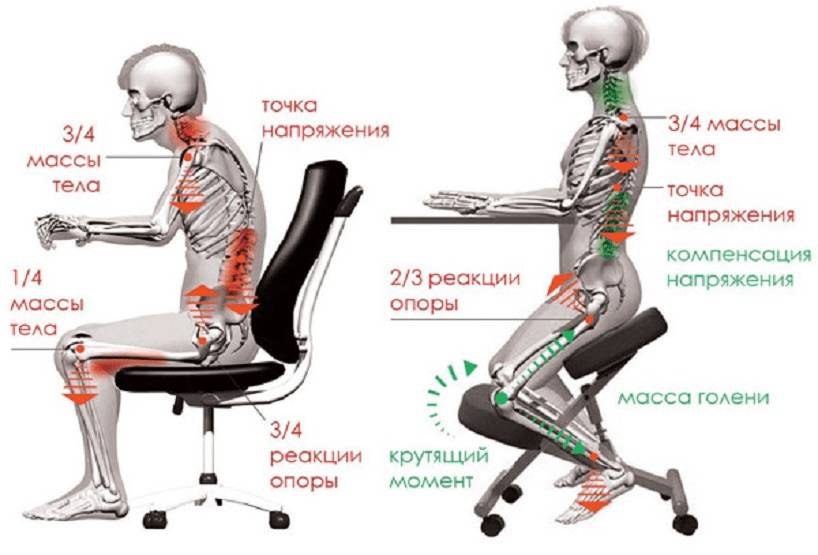

Для того чтобы понять, насколько удобен коленный стул, можно посмотреть схему, приведенную ниже.

Иногда для того, чтобы убедиться на собственном опыте в отдельных преимуществах и недостатках стульев и табуретов из профильной трубы, можно попытаться собрать хотя бы один экземпляр из металлического профиля, используя в качестве прототипа промышленный образец, приведенный на фото.

Каркас стула собирается из трех деталей. Большую часть нагрузки воспринимает Т образная траверса, она выполняет функции задних опор, аналогичная схема используется для замены передних ножек стула. На раме установлен регулируемый по высоте шток, поддерживающий сидение со спинкой. Вся конструкция получается с достаточно высоким центром тяжести, поэтому металлический стул оказывается неустойчивым. Еще хуже, если вместо металлического профиля используются деревянные бруски и рейки, что снижает жесткость всей конструкции.

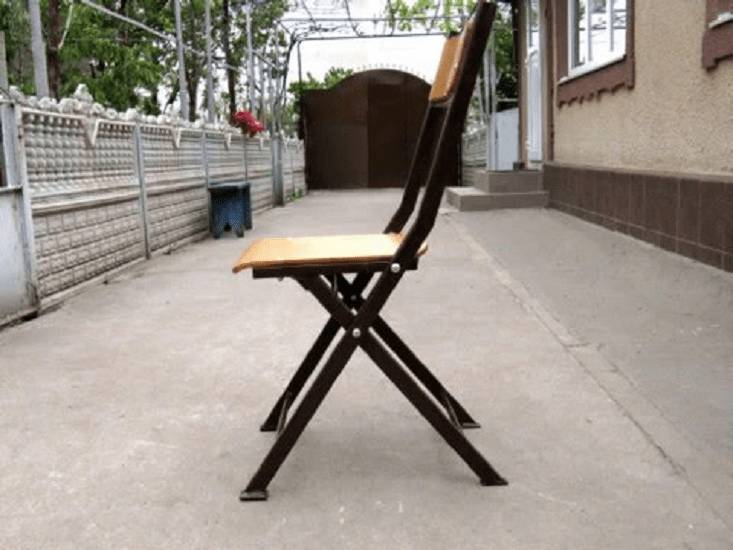

Раскладной стул из профильной трубы

Это, пожалуй, единственный проект, где металлический профиль идеально подходит для создания каркаса. Если рассматривать вопрос с точки зрения материалов, то квадратная или прямоугольная труба — лучший выбор для стула. Деревянные и пластиковые конструкции зачастую оказываются либо слишком хрупкими, либо нестабильными и недостаточно жесткими, поэтому большинство самодельных складных стульев изготавливаются именно из профильной трубы.

Ниже представлена простая и доступная схема для самостоятельного изготовления.

В этом проекте используется классическая конструкция с Х-образными опорами и откидным сиденьем. Стул может быть дополнен спинкой или выполнен в виде табурета с мягким сиденьем.

Модели раскладных стульев из алюминиевого плоскоовального профиля также пользуются большой популярностью, так как они легче и удобнее для транспортировки.

Оформление стульев из труб

Использование металла в мебели одновременно упрощает и усложняет задачу декоративного оформления. Обычно металлические детали подвергают анодированию или окраске порошковыми покрытиями, наносят никель или хром.

Все это позволяет скрывать швы, волны и брыжи, образовавшиеся после изгиба металлической трубы на гибочном приспособлении. Основная часть декоративной отделки приходится на оформление спинки и сидения. В этом случае облагородить мебель можно, используя пленку и ткань, с помощью которых удается скрыть и задекорировать фанерную часть металлического стула.

Заключение

Стулья, изготовленные из металлических труб, заслуженно пользуются репутацией прочных и комфортных, однако их перемещение и переноска могут быть менее удобными по сравнению с деревянной мебелью. Применение металлического каркаса облегчает процесс изготовления, но в то же время придает помещению несколько утилитарный и даже индустриальный стиль. В офисной обстановке это не является проблемой, тогда как в жилых интерьерах металлическая мебель чаще всего выступает как исключение, а не как правило.

Советы по выбору материалов для стульев из профильной трубы

При создании стула из профильной трубы важно правильно выбрать материалы, которые обеспечат прочность, долговечность и эстетичный внешний вид изделия. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе материалов.

1. Профильная труба

Для каркаса стула чаще всего используется профильная труба квадратного или прямоугольного сечения. Наиболее распространенные размеры – 20×20 мм, 25×25 мм и 30×20 мм. Выбор сечения зависит от предполагаемой нагрузки на стул и желаемого веса конструкции. Например, для легких стульев подойдут трубы меньшего сечения, тогда как для более прочных и устойчивых моделей лучше использовать трубы большего диаметра.

2. Толщина стенки трубы

Толщина стенки профильной трубы также играет важную роль в прочности конструкции. Обычно для стульев используют трубы с толщиной стенки от 1,5 до 3 мм. Трубы с меньшей толщиной могут не выдержать нагрузки, а слишком толстые трубы добавят лишний вес и усложнят процесс сборки. Оптимальным вариантом для большинства стульев будет труба с толщиной стенки 2 мм.

3. Материал трубы

Профильные трубы могут быть изготовлены из различных материалов, но наиболее распространенными являются стальные и алюминиевые трубы. Стальные трубы более прочные и устойчивые к нагрузкам, однако они подвержены коррозии, поэтому их необходимо покрывать защитными составами, такими как краска или порошковое покрытие. Алюминиевые трубы легче и не подвержены коррозии, но их стоимость выше, и они могут быть менее прочными при высоких нагрузках.

4. Сиденье и спинка

Для сиденья и спинки стула можно использовать различные материалы: дерево, фанеру, МДФ или даже мягкие элементы с обивкой. Дерево придаст стулу классический вид, а фанера и МДФ позволят создать более современные и легкие конструкции. Если вы хотите сделать стул более комфортным, стоит рассмотреть вариант с мягкой обивкой, используя поролон и текстиль.

5. Финишная отделка

Финишная отделка стула также важна для его долговечности и внешнего вида. Для стальных конструкций рекомендуется использовать антикоррозийные грунтовки и краски, которые защитят металл от ржавчины. Алюминиевые конструкции можно оставить без покрытия или использовать специальные краски для металла. Если вы используете дерево, его следует обработать лаком или маслом для защиты от влаги и механических повреждений.

6. Учет стиля и дизайна

При выборе материалов стоит учитывать общий стиль интерьера, в котором будет находиться стул. Например, для современного минималистичного интерьера подойдут стулья с гладкими линиями и нейтральными цветами, тогда как для классического стиля лучше выбрать модели с декоративными элементами и натуральными материалами.

В заключение, правильный выбор материалов для стула из профильной трубы – это залог успешного и долговечного проекта. Учитывайте все вышеописанные аспекты, чтобы создать не только функциональный, но и эстетически привлекательный предмет мебели.

Вопрос-ответ

Какая должна быть глубина стула?

Глубина сидения должна составлять от 360 до 450 мм. При этом угол наклона в сторону спинки относительно горизонтали не должен превышать 5°. Этот параметр может быть увеличен только у банкетных моделей (до 8°). Оптимальной же шириной сидения для стульев со спинкой считается 420 мм.

Что можно сделать из профиля 20 на 20?

Городское и частное строительство – в изготовлении павильонов, лавочек, детских площадок, ограждений, навесов, оград, декоративных заборчиков, беседок, гаражей. Производство металлической мебели, изготовление летних душей, теплиц из оцинкованной профильной трубы, навесов и других конструкций из поликарбоната.

Какую нагрузку выдержит проф труба 60 на 60?

Это означает, что профильная труба 60х60 мм с толщиной стенки 3 мм и длиной пролета 2 метра может выдержать центральную нагрузку порядка 858 кг.

Советы

СОВЕТ №1

Перед началом работы обязательно создайте подробный чертеж вашего стула. Укажите все размеры и углы, чтобы избежать ошибок при резке и сварке профильной трубы. Это поможет вам визуализировать конечный результат и упростит процесс сборки.

СОВЕТ №2

Выбирайте качественные материалы для изготовления стула. Профильная труба должна быть из прочного металла, чтобы обеспечить долговечность и устойчивость конструкции. Также не забудьте про защитное покрытие, чтобы предотвратить коррозию.

СОВЕТ №3

При сварке используйте защитные средства, такие как маска и перчатки, чтобы избежать травм. Если у вас нет опыта в сварке, рассмотрите возможность обратиться к специалисту или пройти небольшой курс, чтобы освоить основные техники.

СОВЕТ №4

После завершения сборки стула проведите тест на прочность. Убедитесь, что все соединения надежны, и конструкция устойчива. Это поможет избежать неприятных ситуаций в будущем и гарантирует безопасность использования вашего изделия.
