Установка газовой и электрической варочной панели в столешницу своими руками: монтаж и подключение

Установка варочной панели в столешницу — ключевой этап обустройства кухни, требующий точности. В этой статье рассмотрим процесс монтажа и подключения газовой и электрической варочной панели, включая замеры и вырез отверстия. Правильная установка обеспечит безопасность и улучшит функциональность и внешний вид кухни. Следуя нашим рекомендациям, вы сможете выполнить установку самостоятельно, сэкономив время и деньги.

Подготовка

Подготовительный этап играет ключевую роль в установке панели. От точности расчетов, на основе которых осуществляется врезка, зависит как сохранность кухонного гарнитура, так и эстетика всего интерьера. Ошибка всего в 1 см может привести к повреждению столешницы.

Рекомендуется следовать размерам, указанным производителем в инструкции к оборудованию.

Установка газовой и электрической варочной панели в столешницу своими руками требует внимательного подхода и соблюдения всех необходимых мер безопасности. Эксперты подчеркивают, что перед началом работ важно ознакомиться с инструкцией производителя, так как каждая модель может иметь свои особенности монтажа. При установке газовой панели необходимо обеспечить надежное подключение к газопроводу и проверить отсутствие утечек, что требует специальных навыков и инструментов. В случае электрической панели важно правильно выполнить подключение к электросети, соблюдая требования по мощности и заземлению. Также специалисты рекомендуют использовать качественные материалы и инструменты, чтобы избежать проблем в будущем. Наконец, если у пользователя нет достаточного опыта, лучше обратиться к профессионалам, чтобы гарантировать безопасность и долговечность установки.

https://youtube.com/watch?v=gaHSR5fcOS4

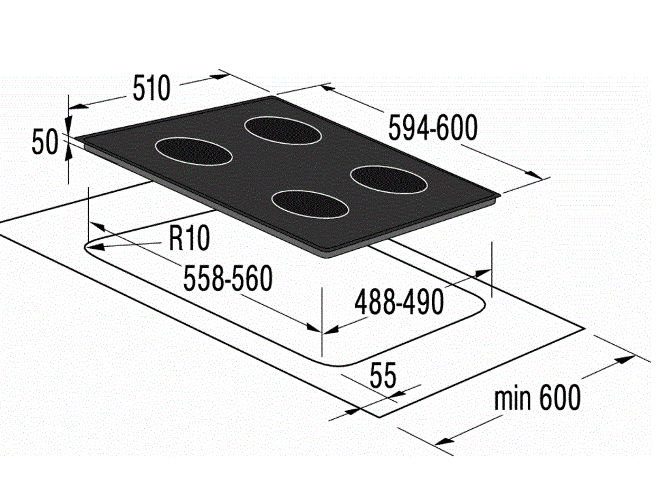

Замеры

Габариты большинства панелей одинаковые — 55—57 см. Нужно обратить внимание на размеры отверстия под установку оборудования. Для снятия определенных замеров потребуется рулетка. Панель переворачивается дном кверху. Затем измеряется длина и ширина оборудования по внутреннему краю.

Стоит отметить, что в инструкции указывают минимальный отступ от края столешницы. Уменьшать его не рекомендуется, а увеличивать можно. Несоблюдение этого правила может привести к облому поверхности.

Прежде чем вырезать углубление, нужно проследить, чтобы были соблюдены необходимые расстояния между плитой и окружающими предметами. Эти цифры обычно прописаны в эксплуатационном листе.

Интересные факты

Вот несколько интересных фактов, связанных с установкой газовой и электрической варочной панели в столешницу своими руками:

1. Разные требования к вентиляции: При установке газовой варочной панели необходимо учитывать требования к вентиляции. Газовые плиты выделяют углекислый газ и влагу, поэтому важно обеспечить достаточную вентиляцию помещения. В некоторых странах существуют строгие нормы, регулирующие установку газовых приборов, чтобы предотвратить накопление угарного газа.

2. Электрические панели с индукцией: Индукционные варочные панели работают по принципу электромагнитной индукции, что делает их более энергоэффективными и безопасными. Они нагревают только посуду, а поверхность панели остается относительно холодной, что снижает риск ожогов. Однако для их установки требуется специальная посуда, которая подходит для индукционных плит.

3. Самостоятельное подключение: Установка варочной панели своими руками может быть не только экономичным, но и увлекательным процессом. Однако важно помнить, что для подключения газовой панели необходимо соблюдать правила безопасности и, в некоторых случаях, привлекать специалистов для проверки и сертификации работы. В случае с электрическими панелями важно учитывать мощность и соответствие проводки, чтобы избежать перегрузок и коротких замыканий.

https://youtube.com/watch?v=SlEfcEkIUM4

Нюансы монтажа

Кухонные панели могут быть газовыми, электрическими или индукционными. Каждая из этих категорий имеет свои уникальные характеристики и требует особого подхода к установке. Тем не менее, существуют общие рекомендации, которые применимы ко всем типам кухонных плит.

Перед началом монтажа важно убедиться, что соблюдены следующие условия:

• наличие вентиляционной системы и установка вытяжки над плитой или наличие мощного вентилятора в окне;
• столешница должна быть изготовлена из материала с жаропрочностью не ниже 100 °C, а её толщина не должна быть менее 25 мм;
• если панель планируется устанавливать между двумя шкафами, расстояние между стенками и плитой должно составлять не менее 15 см;
• зазор между стеной и плитой должен быть не меньше 5 см; если он меньше, необходимо использовать теплоизолирующий материал.

Несоблюдение этих рекомендаций может привести к неправильной работе оборудования и создать риск возникновения пожара.

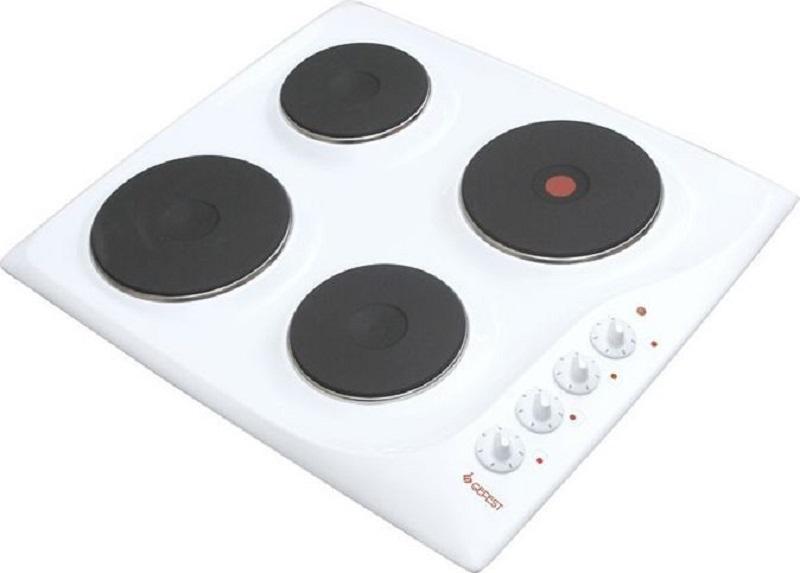

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

https://youtube.com/watch?v=V-Kkm9A8xNc

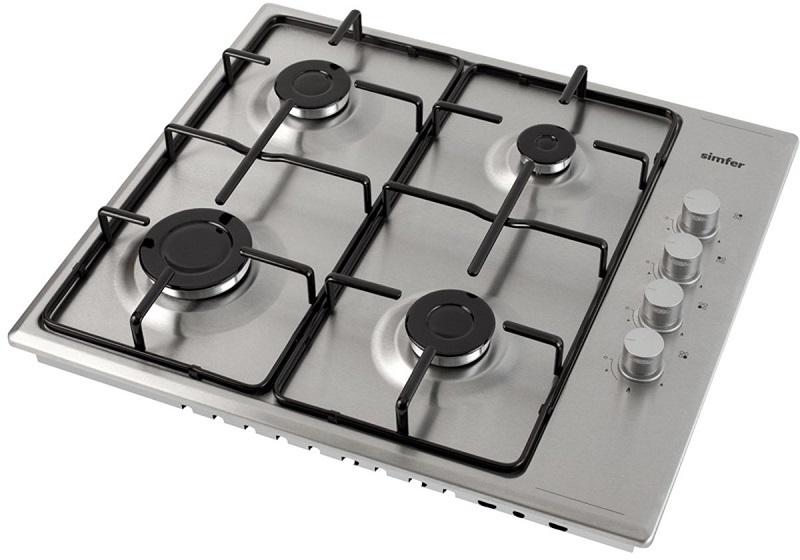

Газовая варочная панель

Газовая плита, встраиваемая в столешницу, может быть установлена владельцем самостоятельно. Однако подключение к газовой сети и проверка на наличие неисправностей должны выполняться квалифицированным специалистом.

Как правило, газовые панели фиксируются к столешнице с помощью специальных креплений, которые входят в комплект. После завершения установки можно подключить электропитание и открыть подачу газа. На этом этапе важно соблюдать все меры предосторожности и следовать правилам безопасности.

Необходимо проверить, нет ли утечек. Для этого можно использовать специальный газовый анализатор или воспользоваться традиционным методом. Соединения панели с трубопроводом обрабатываются мыльным раствором, после чего открывается газ. Если появляются пузырьки, это указывает на наличие проблемы, которую следует немедленно устранить.

Правила установки над духовым шкафом

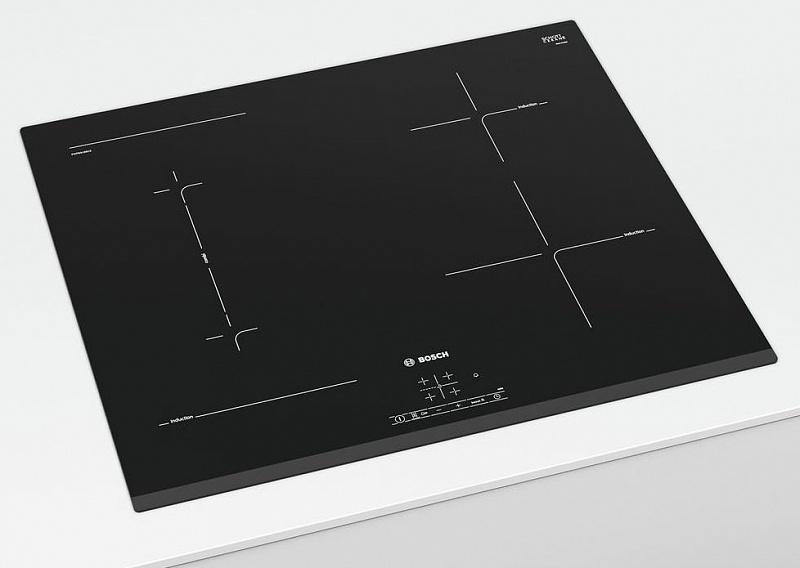

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Монтаж панели своими руками

Когда место для установки выбрано и все необходимые измерения выполнены, можно начинать монтаж панели. Инструменты, которые понадобятся, будут зависеть от того, имеется ли в столешнице отверстие или его необходимо создать.

Необходимые инструменты и материалы

Чтобы врезать в кухонную столешницу плиту, нужно заранее подготовить все необходимые инструменты.

В процессе работы понадобятся:

• рулетка;
• угольник;
• строительный уровень;
• карандаш и маркер;
• электрический лобзик или ручной фрезер;
• дрель;
• набор отверток;
• герметик;
• самоклеящийся уплотнитель;
• шланг для газового оборудования;
• газовая обмотка;
• разводные ключи.

Список может изменяться в зависимости от типа плиты и нюансов ее подключения. Например, электролобзик и фрезер могут не пригодиться, если монтаж выполняется в уже существующее отверстие. Главное — чтобы оно подходило по размерам для приобретенного устройства. Для установки нового оборудования нужно просто снять старую варочную панель со столешницы.

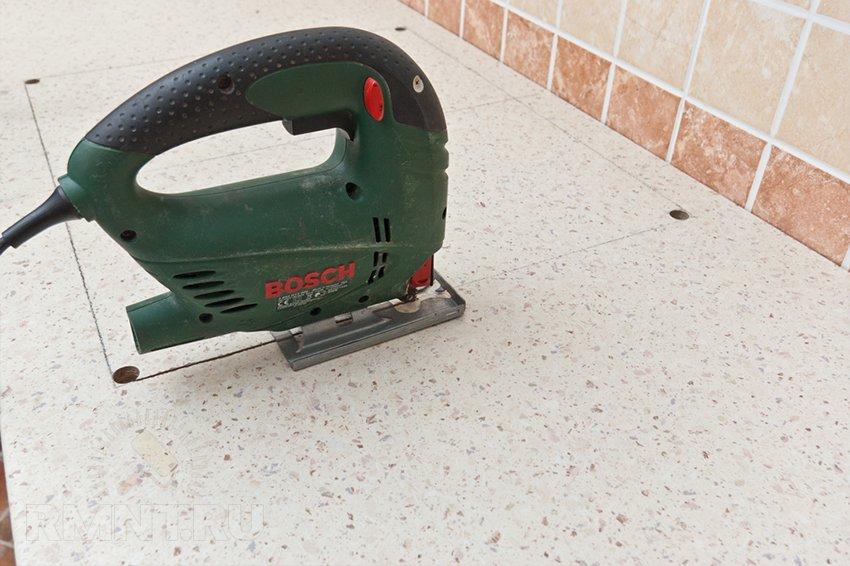

Разметка и пропил отверстия в столешнице

Если старое отверстие отсутствует, его необходимо вырезать в соответствии с размерами панели. Для достижения аккуратного среза рекомендуется использовать фрезер.

Эксперты советуют придерживаться последовательного подхода к расчетам и учитывать несколько важных моментов:

• С помощью рулетки найдите центр, проведя диагонали в прямоугольнике;
• На столешнице отметьте четыре линии — две параллельные краю и две вертикальные;
• Убедитесь в точности разметки, используя уровень.

На темных поверхностях кухонных столов целесообразно наклеить малярный скотч и делать разметку на нем.

Для удобства работы стоит просверлить несколько стартовых отверстий, от которых будет производиться рез по прямой линии. Эти отверстия делают дрелью со сверлом диаметром 8—10 мм в четырех углах начерченного прямоугольника.

Затем приступаем к вырезанию посадочного места для панели:

1. В одно из отверстий вставьте пилку электролобзика, направив зубцы по одной из линий.
2. Рез выполняйте с легким нажимом на столешницу, перемещаясь от одного отверстия к другому.
3. Аналогичным образом выпиливайте все стороны начерченной фигуры.

Чтобы вырезанная часть не упала, ее следует поддерживать снизу с помощью струбцин или табурета. После удаления отпиленного куска проверьте срезы на ровность и при необходимости отшлифуйте их.

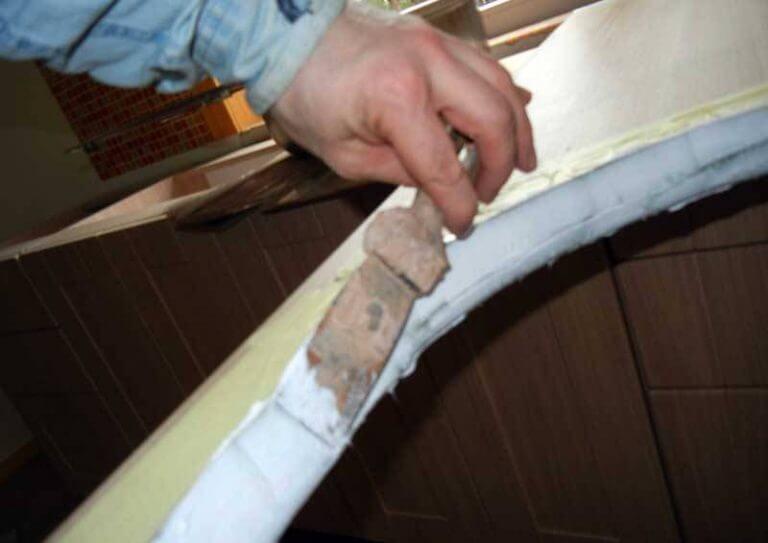

Уплотнение и герметизация

После пропила посадочного места нужно позаботиться о герметизации столешницы. Она необходима для защиты оборудования от воды во время уборки или приготовления пищи, а также убережет материал от гниения и разрушения. В основном используется силиконовый герметик, если в инструкции не прописаны другие рекомендации.

Использование материала имеет некоторые особенности:

• столешницу предварительно очищают от загрязнений и обезжиривают;
• срез аккуратно обрабатывают герметиком по всему периметру без пропусков;
• нанесенный состав хорошо размазывают шпателем, а излишки убирают.

Защитить столешницу также сможет резиновый уплотнитель. Его клеят сверху на поверхность так, чтобы края панели легли точно на него. Большинство производителей комплектуют плиту подобными расходными материалами и прописывают в инструкции рекомендации по их использованию.

Подключение шланга к газовой трубе и к варочной панели

Перед тем как подключить газовую плиту к трубопроводу, необходимо выбрать подходящий шланг. Он может быть выполнен из сильфона, резины или металла. Выбор зависит от ваших предпочтений, но главное — убедиться в высоком качестве изделия.

Процесс установки газовой варочной панели состоит из нескольких шагов:

1. Отключите подачу газа.
2. Установите плиту на предназначенное для нее место.
3. Один конец шланга соедините с газопроводом, используя разводной ключ.
4. Обмотайте место соединения газовой лентой для предотвращения утечек.
5. Второй конец шланга подключите к плите.
6. Включите подачу газа и проверьте на наличие утечек.
7. Убедитесь в исправности конфорок.

Пользоваться плитой можно только после того, как она будет тщательно проверена на наличие неисправностей.

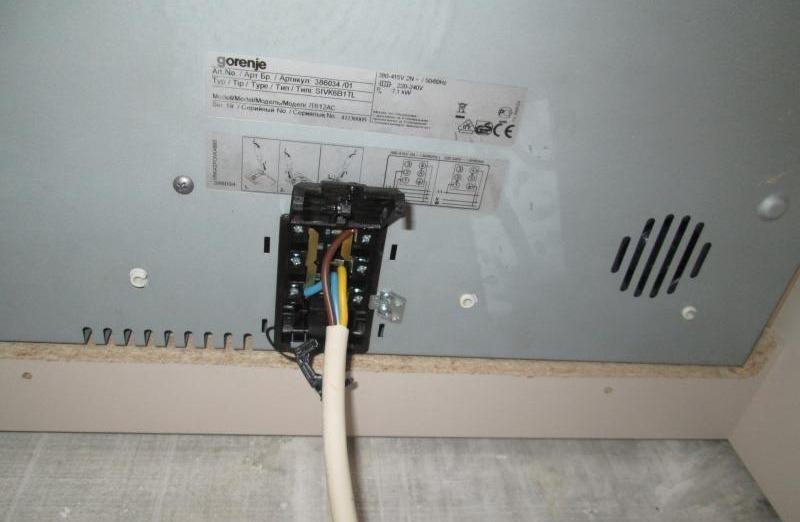

Подключение к электрической сети

Перед тем как встроить и подключить электрическую плиту, нужно проверить розетку. Она должна быть заземлена, подходить по мощности и соответствовать всем нормам.

Если модель плиты не предусматривает использование розетки, то потребуется выполнить определенные действия:

1. Подключить электрический шнур с заземлением к разъемам плиты согласно схеме на обратной стороне оборудования.
2. Подсоединить саму плиту к коммуникациям.
3. Проверить работоспособность оборудования.

В некоторых домах предусмотрена немного другая проводка.

Если подключение происходит к однофазной сети, то дополнительно проводят следующие работы:

1. Прокладывают отдельную электролинию с трехжильным проводом.
2. Монтируют специальную розетку с заземлением.
3. Устанавливают защитный автомат.

Проверка работоспособности оборудования выполняется путем подключения ее к сети и нагревом воды.

Монтаж и фиксация панели

После подключения плиты и обработки посадочного места необходимыми материалами можно переходить к финальному монтажу оборудования.

Процесс установки осуществляется по следующему алгоритму:

1. Плиту помещают в подготовленное отверстие с установленным уплотнителем и выравнивают по центру.
2. С помощью крепежных элементов, которые должны быть в комплекте, фиксируют оборудование к столу.
3. Болты креплений тщательно затягивают с помощью отвертки.
4. Излишки выступающего уплотнителя аккуратно срезают ножом.

Только при корректной установке оборудование будет функционировать без сбоев и проблем.

Где лучше поставить розетку для электрической панели

При подключении панели к розетке важно, чтобы они находились на подходящем расстоянии друг от друга. Запрещено использовать тройники и удлинители, т. к. это может привести к аварийной ситуации. Если вблизи оборудования нет отдельной электроточки, то ее нужно будет проложить, причем еще до установки плиты.

Если кроме подключения верхней панели используется и нижний духовой шкаф, то понадобятся две розетки.

Лучшее место для размещения — ниже плиты. Это поможет исключить воздействие на розетку влаги и жира в процессе приготовления пищи. Также она останется незаметной для окружающих.

Видео

В этом видео вы сможете увидеть, как правильно оснастить кухню современными приборами.

Безопасность при установке

При установке газовой или электрической варочной панели безопасность должна быть на первом месте. Неправильный монтаж или подключение могут привести к серьезным последствиям, включая утечки газа, короткие замыкания и даже пожары. Поэтому важно следовать определенным правилам и рекомендациям.

Прежде всего, перед началом установки необходимо ознакомиться с инструкцией производителя. В ней содержатся важные указания по безопасному монтажу и подключению, которые могут варьироваться в зависимости от модели варочной панели.

Для газовых варочных панелей:

• Проверка оборудования: Убедитесь, что все компоненты, включая шланги и соединения, находятся в хорошем состоянии. Не используйте поврежденные или изношенные детали.
• Проветривание помещения: Убедитесь, что кухня хорошо вентилируется. При установке газового оборудования необходимо обеспечить приток свежего воздуха, чтобы избежать накопления угарного газа.
• Использование газового ключа: При подключении газового шланга используйте специальный газовый ключ для надежного затягивания соединений. Это поможет избежать утечек.
• Тестирование на утечки: После завершения установки проверьте все соединения на наличие утечек. Для этого можно использовать мыльный раствор: при наличии утечки на соединениях появятся пузырьки.

Для электрических варочных панелей:

• Отключение электричества: Перед началом установки обязательно отключите электричество в квартире, чтобы избежать поражения электрическим током.
• Использование заземления: Убедитесь, что варочная панель подключена к заземленной сети. Это защитит вас от возможных электрических ударов.
• Правильный выбор кабеля: Используйте кабель, соответствующий мощности вашей варочной панели. Неправильный выбор может привести к перегреву и короткому замыканию.
• Установка автоматического выключателя: Рекомендуется установить автоматический выключатель, который будет отключать питание в случае перегрузки или короткого замыкания.

Кроме того, важно следить за тем, чтобы варочная панель была установлена на ровной и устойчивой поверхности. Это предотвратит ее случайное смещение во время эксплуатации. Также стоит учитывать, что между варочной панелью и стенами или другими предметами мебели должно быть достаточно пространства для вентиляции и предотвращения перегрева.

Следуя этим рекомендациям, вы сможете обеспечить безопасную установку газовой или электрической варочной панели, что позволит вам наслаждаться процессом приготовления пищи без лишних забот.

Вопрос-ответ

Можно ли самостоятельно подключить газовую варочную панель?

Подключение газовой плиты самостоятельно или неквалифицированными мастерами категорически запрещено. Установка газовой плиты предусматривает герметичность всех соединений, во избежание утечки газа.

Нужно ли силиконить столешницу под варочную панель?

И по технической документации прибора силиконить тоже не надо. В инструкции вы нигде не найдете, что это необходимо делать. Но, тем не менее, при этом важно сказать, что эти дополнительные действия ничем не возбраняются. Никто не лишает вас права подстраховаться и дополнительно проработать поверхности среза столешницы.

Как правильно крепить варочную панель к столешнице?

Существует несколько методик крепления варочной панели, но наиболее распространенными являются защелки и зажимы. Они просты в установке и обеспечивают надежную фиксацию. Защелки и зажимы: современные плиты часто комплектуются специальными защелками, которые необходимо зафиксировать с обратной стороны столешницы.

Можно ли встроить газовую плиту в столешницу?

Да, для установки может понадобиться электролобзик, набор ключей для подключения газового оборудования, а также стандартные инструменты для монтажа.

Советы

СОВЕТ №1

Перед началом установки варочной панели обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по монтажу и подключению, которые помогут избежать ошибок и обеспечить безопасность.

СОВЕТ №2

При выборе места для установки варочной панели учитывайте расстояние до стен и других предметов интерьера. Это не только обеспечит удобство в использовании, но и предотвратит перегрев и повреждение окружающих материалов.

СОВЕТ №3

Обязательно проверьте наличие необходимых инструментов и материалов перед началом работы. Вам могут понадобиться отвертки, уровень, герметик и другие принадлежности, которые помогут сделать установку более качественной и безопасной.

СОВЕТ №4

Если вы не уверены в своих силах или не имеете опыта в подключении электрических или газовых приборов, лучше обратиться к профессионалам. Это поможет избежать возможных проблем с безопасностью и гарантирует правильную работу устройства.
