Виды утепления межэтажного перекрытия по деревянным балкам и особенности монтажа

Для любого частного дома, рассчитанного на круглогодичное проживание, необходимо прокладывать теплоизоляцию стен, крыши и перекрытий. Но для каждого конкретного вида перекрытий существует своя технология утепления, а также подходящий материал. То, что подойдет для железобетонного перекрытия, не подойдет для деревянного.

О способах монтажа и выборе подходящего теплоизоляционного материала далее в статье.

Технология утеплительных работ

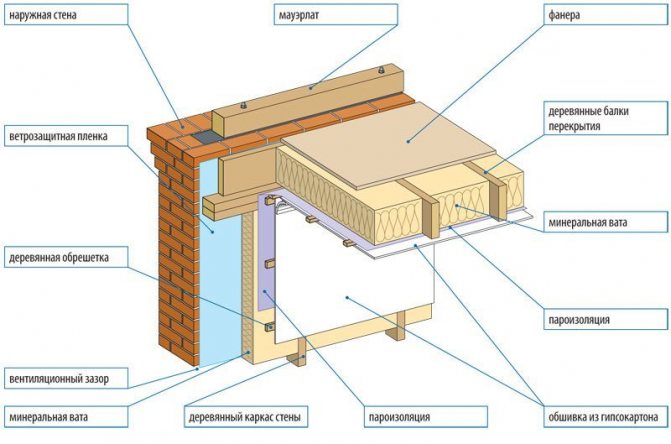

Деревянные межэтажные перекрытия – наиболее часто встречающийся вариант в индивидуальном домостроении. Их конструкция одинакова и в деревянном, и в газобетонном доме. Она представляет собой плоскость с ребрами жесткости, между которыми и укладывают материал, используемый для утепления. Схема перекрытия дома представлена на рисунке ниже (рис. 6).

рис. 6

При устройстве чердачных и подвальных перекрытий балки обычно оставляют с одной стороны незашитыми, что вносит коррективы в технологию производимых работ – для утепления пола насыпными и плитными материалами (керамзитом, минеральной ватой), требуется устройство дополнительного фальшпола между балками. Но тип материала вы вольны выбирать сами, опираясь на знание их свойств.

Утепление пола

Для этих работ лучше всего использовать вспененный полиэтилен. Все работы ведутся из подполья. От рулона отрезается кусок, равный длине промежутка между балками. Удобнее всего закреплять его строительным степлером, используя скобы высотой, равной двум толщинам материала. Применять фольгированный материал нецелесообразно – в подполе нет источника лучистой энергии.

Утепление межэтажных перекрытий

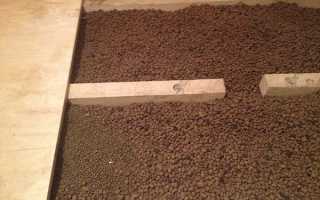

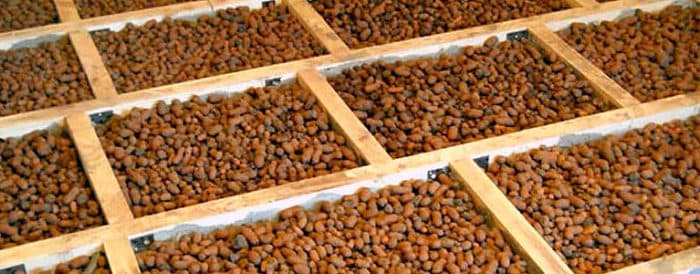

Керамзитовая засыпка (рис.7) может быть слишком тяжела. Чтобы она не оторвала материал потолка в нижнем помещении, на балки приколачиваются рейки сечением 2 на 2 см. По ним выкладывают доски, которые будут служить основанием для неё. Гидроизоляция не требуется, но поверх керамзита надо уложить геотекстиль (нетканый материал), исключающий попадание пыли в помещение.

рис. 8

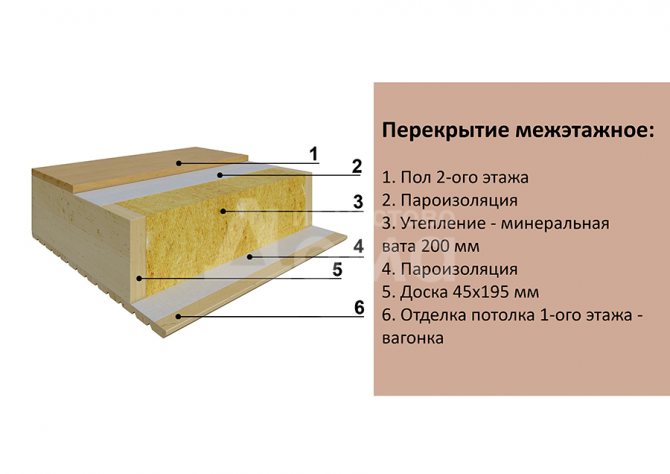

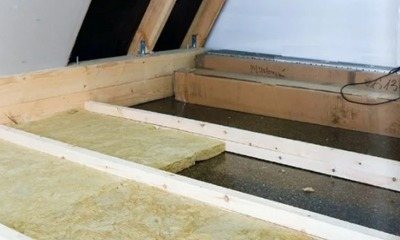

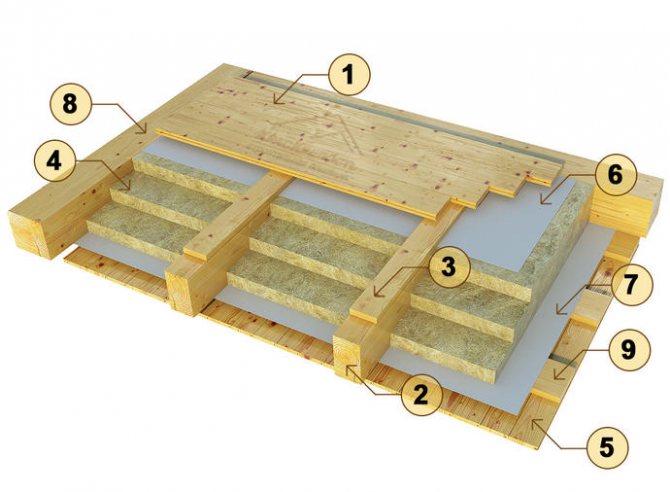

Минеральная вата (рис.8) требует гидроизоляции и сверху, и снизу (поступающий с нижнего этажа воздух насыщен влагой). В качестве оригинального решения гидроизоляции, позволяющего совместить приятное с полезным, между балками, прямо на доски потолка нижнего этажа, укладывается фольгированный вспененный полиэтилен (фольгой вниз). Минеральную вату можно класть прямо на него, если это рулонный материал. Плита более плотная и тяжелая. Поэтому надо поступить так же, как и в случае с керамзитом – приколотить черепные бруски и уложить на него дощатую обрешетку. Тогда между слоем пенофола и перекрытием останется пространство, необходимое фольге для отражения лучистой энергии. Без соблюдения этого условия она работать не будет.

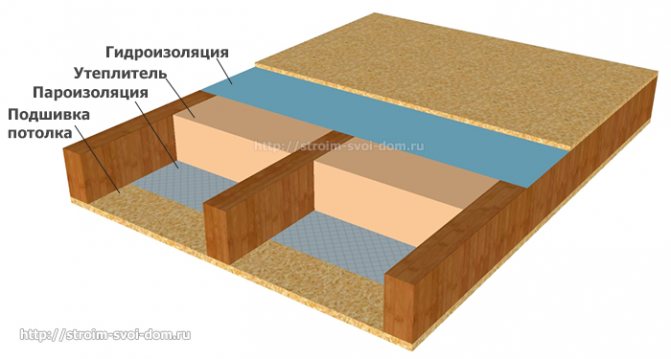

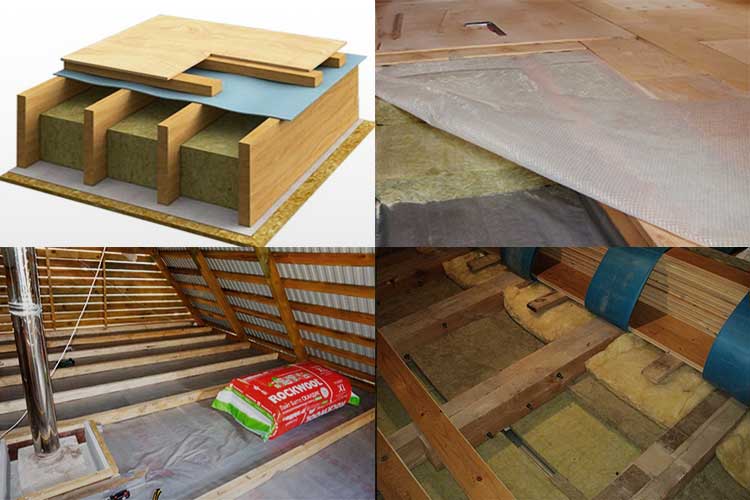

Сверху минеральную вату накрывают пленкой. Она играет роль гидроизоляции, а также предотвращает попадание в помещение механических частиц (стекловолокна) и летучих веществ из пропитки. Пленка может быть как обычная, так и мембранная, пропускающая пар в одном направлении. Она укладывается непроницаемой для воды стороной вверх, к полу (рис.9).

рис. 9

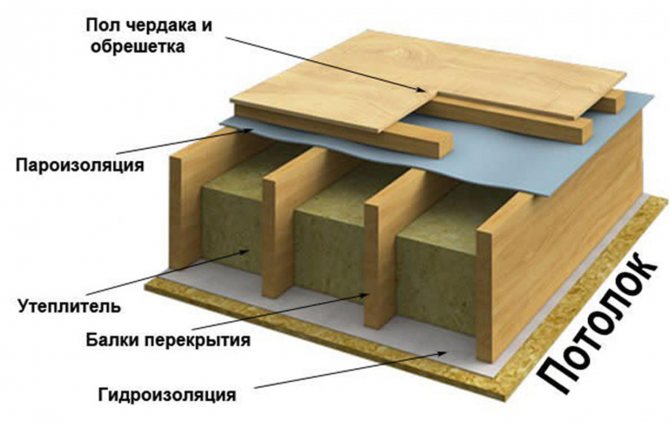

Утепление чердачного перекрытия

Если чердачное помещение не отапливается, и этаж нежилой, то для теплоизоляции можно использовать и опилки (рис.10) – большая открытая площадь гарантирует их полную просушку. Но лучше этот материал использовать в качестве дополнительного, а основным будет пенопласт (рис.11).

рис.11

Первым укладывают слой фольгированного полиэтилена. Пенопласт легок, поэтому черепные бруски к балкам можно не приколачивать и дополнительную обрешетку не устраивать. Плиты пенопласта кладутся поверх них, стыки – в том числе и со стенами – заливаются монтажной пеной, в результате чего образуется сплошное теплоизоляционное покрытие без швов. Если используется дешевый упаковочный пенопласт (на сломе видны шарики), то поверх него насыпается слой опилок, который не только увеличивает теплоизоляционные свойства, но и защищает пенополистирол от разрушающего воздействия солнечного света. Экструдированный строительный – на его срезе видны пузырьки-многогранники – более стоек, но и его присыпать опилками не помешает.

На чердаке поверх утеплителя обязательно устраивают дощатые трапы, чтобы можно было ходить, не разрушая структуры и не утаптывая теплоизолирующий слой.

Предложенная технология утепления перекрытий испробована на практике и дает хорошие результаты.

Монтаж

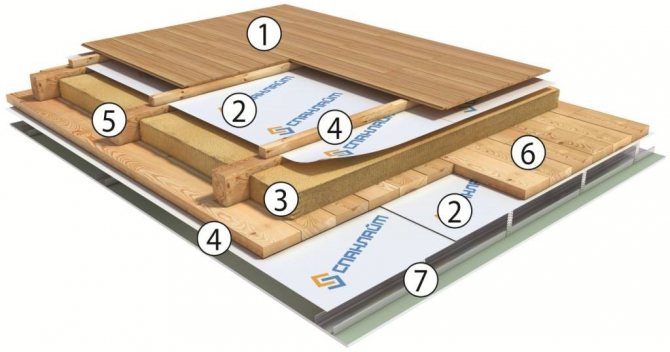

Утепление межэтажного перекрытия можно производит как со стороны потолка, так и со стороны пола. Просто со стороны пола, это проще, когда плоскость горизонтальная. Но в случае в пенополиуретаном, утеплитель можно наносить и на вертикальные поверхности, на потолок. Он отлично лепится к плоскости, не зависимо, в каком она положении.

Но для твердых материалов (минеральной ваты, пенопласта) ход работы следующий:

1. К обработанным антисептиком деревянным балкам со стороны потолка (нижнего этажа) прибивают листы фанеры (ОСБ) или выполняю обрешетку из досок.

2. К образовавшимся ячейкам со стороны пола (верхнего этажа) степлером прибивают пароизоляционную пленку шершавой стороной к фанере, гладкой к утеплителю. Пленка прибивается внахлест около 15 см, скрепляется между собой специальным самоклеющимся скотчем.

   Она должна полностью повторять изгибы балок, то есть быть прибита не в натянутом виде, а к каждому из 4-х углов самой балки и ячейки между балками. При повышенной влажности нижнего этажа, пароизоляцию прибивают под балками, то есть со стороны потолка.

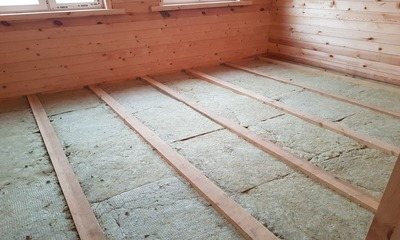

3. Утеплитель (минвату, опилки, керамзит) укладывают сверху пароизоляционной мембраны вплотную между лагами, не оставляя зазоры. Если ширины утеплителя не хватает, чтобы покрыть все расстояние между лагами, ее дорезают и утрамбовывают вплотную.
4. Если утеплитель укладывают в 2 слоя, то толщина нижнего слоя должна соответствовать высоте балок. Второй слой утеплителя кладут сверху вразнобой, чтобы покрыть зазоры нижнего слоя.
5. Если второй слой утеплителя не предусмотрен, то на теплоизоляцию прокладывают слой гидроизоляции также не в натянутом виде, а слегка отпустив, чтобы она как бы реала. Если между утеплителем и гидроизоляцией остается 1-2 см по высоте балок, это нормально. Иногда мастера специально оставляют место для дополнительной вентиляции. Для холодного чердака гидроизоляция поверх теплоизоляции не нужна.
6. К деревянным балкам прибивают рейки или брус с малым сечением параллельно каждой балке.
7. К рейкам прибивают черновой пол (фанеру, обрешетку, плиты ОСБ).
8. На черновой пол кладут чистовой пол из линолеума, шпунтованной доски или любого другого красивого материала.

Такой вид утепления подходит для межэтажных перекрытий, подвального (со стороны жилой комнаты) и мансарды. Если утепляют холодный чердак, и в плане нет создания на нем жилой комнаты, то чистовой пол не нужен. То же касается подвала, устраивать чистовой потолок в подвале нет нужды.

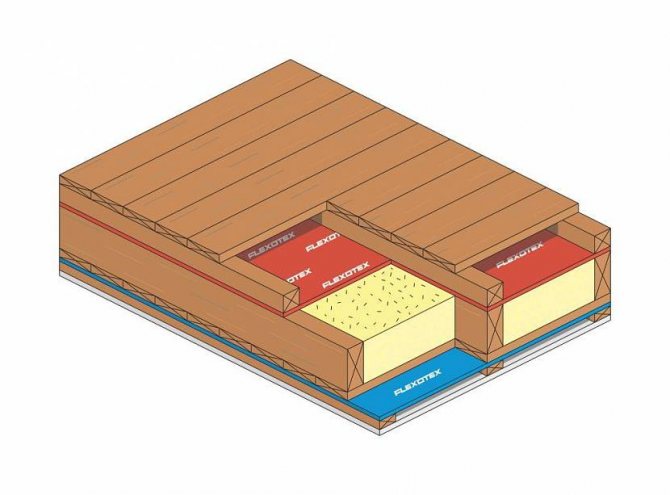

Для утеплителей на основе пенистых материалов и полистирола паро- и гидроизоляция не нужна. Это материалы обладают водоотталкивающими свойствами и не накапливают конденсат.

Деревянные балки

Преимущество деревянных перекрытий заключается в простоте выполнения монтажных работ и доступности. Древесина отличается небольшой теплопроводностью, что способствует снижению теплопотерь во время последующей эксплуатации строения.

Работы по теплоизоляции перекрытия выполняются в определенной последовательности.

Подготовительные работы

Подготовка заключается в тщательном осмотре всех элементов с целью выявления грибка, жука-короеда или иных проблем. При наличии черных следов или проточин нужно обязательно произвести обработку пораженных участков специальными средствами.

Только после этого можно приступать к утеплению деревянных перекрытий. Также при необходимости выполняется усиление балок.

Гидроизоляционные работы

На этом этапе предпочтительно использовать супердиффузионную мембрану, а не гидроизоляционную пленку. Мембрана способна стать преградой на пути воды, но позволит «пройти» пару. Гидроизоляционный материал должен покрывать всю защищаемую поверхность.

Балкам стоит уделить особое внимание. Для этого производится их оборачивание гидроизоляционной пленкой

Чтобы обеспечить естественное просушивание древесины обязательно оставляем 10-15 мм с каждого края свободными.

Монтаж теплоизоляционного материала

Плиты пенопласта фиксируются специальными метизами или жидкими гвоздями. Для крепления ваты можно использовать проволоку.

Насыпной материал просто разравнивается.

После того как фиксация утеплителя будет завершена, можно приступать к чистовой отделке.

Утепление различных видов перекрытий

На последовательность выполнения работ влияет вид материала потолочного перекрытия, тип утеплителя и место проведения работ по утеплению.

Если это бетонные перекрытия, то их теплоизоляцию лучше выполнять, используя жесткие материалы, фиксируя их специальными дюбелями или клеем. Если используются мягкие материалы, то монтируется оцинкованный профиль или набиваются деревянные рейки.

Теплоизоляцию потолочного перекрытия выполняют со стороны чердака и со стороны жилого помещения. Если работа ведется со стороны чердака, то возможно использование любых теплоизоляционных материалов, даже насыпных. В случае утепления со стороны жилых комнат используют вату или плиты.

При утеплении чердачного перекрытия применяют любые теплоизоляционные материалы. Если чердачное помещение планируется эксплуатировать, то обязательно делают черновой пол. Состояние фронтонов и стропил следует проконтролировать, а крышу утеплить.

Выбор шумоизоляционного материала

Звукоизоляция потолка в доме с деревянными перекрытиями может осуществляться несколькими методами, каждый из которых имеет свои особенности, преимущества и недостатки. К самым распространенным относятся:

• волокнистые звукопоглощающие материалы – один из самых эффективных способов борьбы с шумами, представляющий собой листовые или рулонные утеплители (эковата, базальтовая и минеральная вата и др.), располагаемые по всей поверхности между потолком нижнего этажа и полом верхнего, или комбинируемые с другими материалами

войлок – располагается сверху на лагах, а также в местах примыкания стен, швах и прочих зонах, где есть неплотности, предотвращая проникновение звука сквозь них;

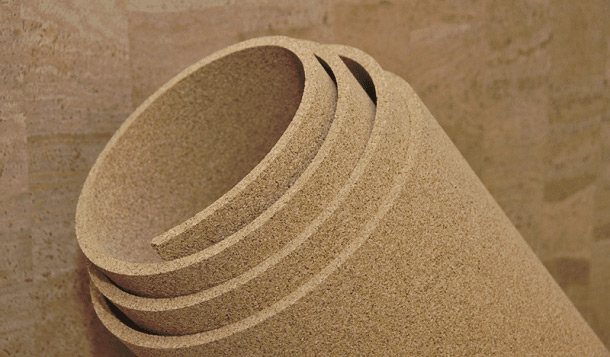

полистирольная, фольгированная, пробковая, резинопробковая подложка – тонкий рулонный материал, который укладывается сверху на напольное покрытие и/или балки, служит для гашения ударных шумов, вибраций;

песок – в комбинации с прочими материалами позволяет почти полностью решить вопрос звукоизоляции, укладывается в нижней части «пирога» потолка на полиэтиленовую подложку;

керамзит – крупнокусковой материал, принцип действия и способ расположения которого аналогичны песку, однако более удобный в обращении за счет меньшей удельной массы и исключения просыпаний в случае разрыва подложки;

черновой пол – монтируется по принципу плавающего пола (без крепления к лагам) из листов ДСП или ОСБ, гасит звуки за счет отсутствия жесткой связи с перекрытиями.

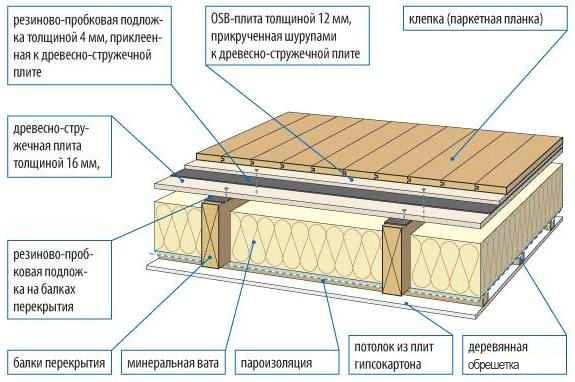

На практике не раз доказано, что один материал не в состоянии обеспечить должную шумоизоляцию, поэтому собирается специальный пирог, комбинирующий различные методы. Например, неплохой результат может дать следующая последовательность элементов (снизу вверх):

• потолочные плиты;
• деревянная обрешетка;
• пароизоляционный слой;
• минеральная вата + резинопробковая подложка на балках;
• листы ДСП с приклеенной по всей площади резинопробковой подложкой;
• ОСБ-плита, зафиксированная на ДСП;
• паркетные материалы.

Поскольку такая конструкция является одной из самых действенных, технологию монтажа шумоизоляции будем рассматривать именно на ее примере.

Теплоизолирующие материалы, подходящие для утепления перекрытия

Современный выбор строительных материалов, пригодных для теплоизоляции перекрытия между этажами, отличается широким ассортиментным рядом. Самыми популярными из них являются:

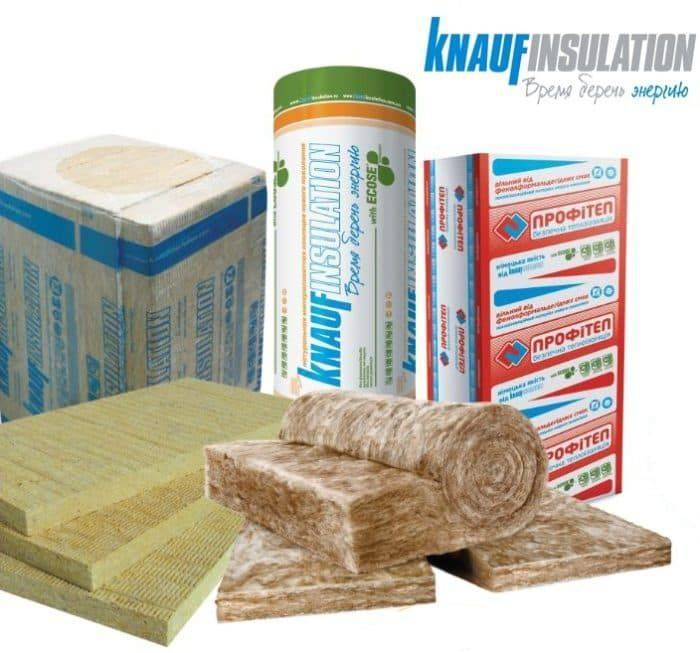

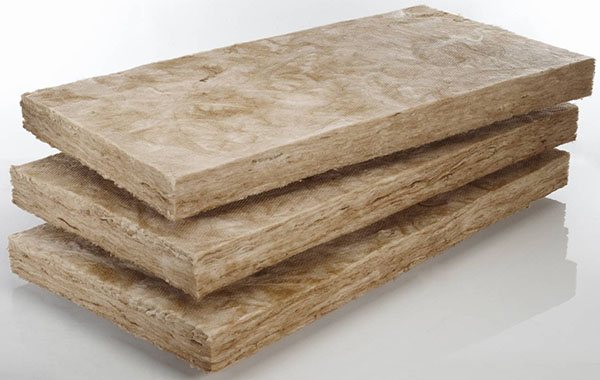

Минеральная вата

Отличается высокими теплоизоляционными показателями, а также является замечательным изолятором от постороннего шума, который может проникать в жилище извне. Производится в форме рулонов или матов. Среди минусов такого утепления можно отметить высокую способность впитывать влагу. Из-за этого данный материал требует обустройства дополнительного гидроизоляционного слоя. Среди плюсов, помимо основных свойств можно назвать доступный уровень стоимости.

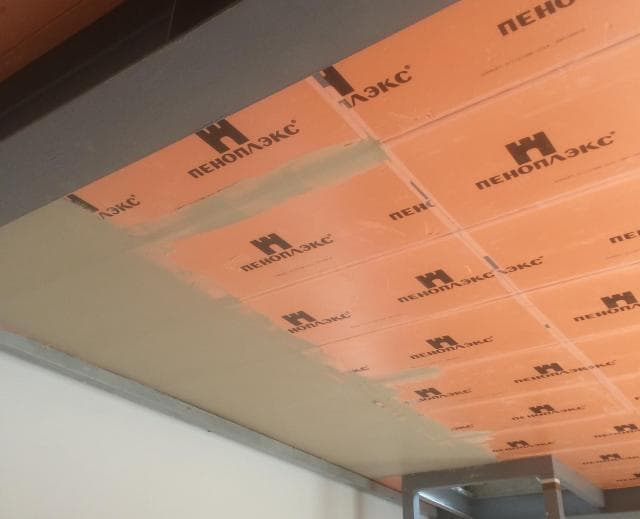

Плиты пенополистирола (не путать с пенопластом)

Их теплоизолирующие качества сравнимы с показателями плит минваты, а вот способность приглушать звук гораздо ниже.

Пенополиуретан

Этот утеплитель относится к материалам высочайшего качества. Представляет собой пенистую структуру, которая наносится методом распыления на утепляемую поверхность. Застывая на воздухе, пена образует прочное, плотное покрытие. Не имеет заметных недостатков, но отличается высоким ценником.

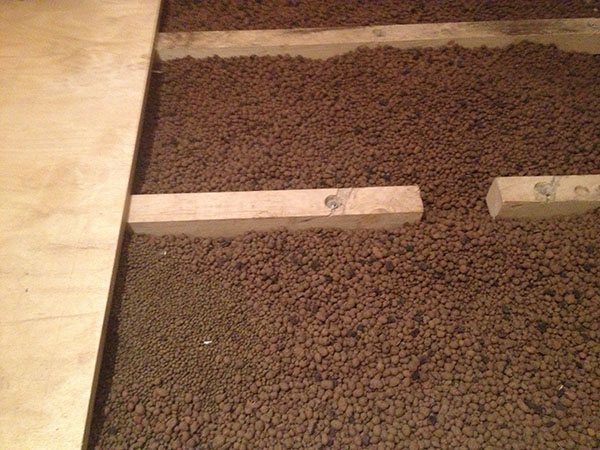

Керамзит

Сыпучий материал, состоящий из пористых гранул различного диаметра, который изначально предназначался для утепления перекрытий пола.

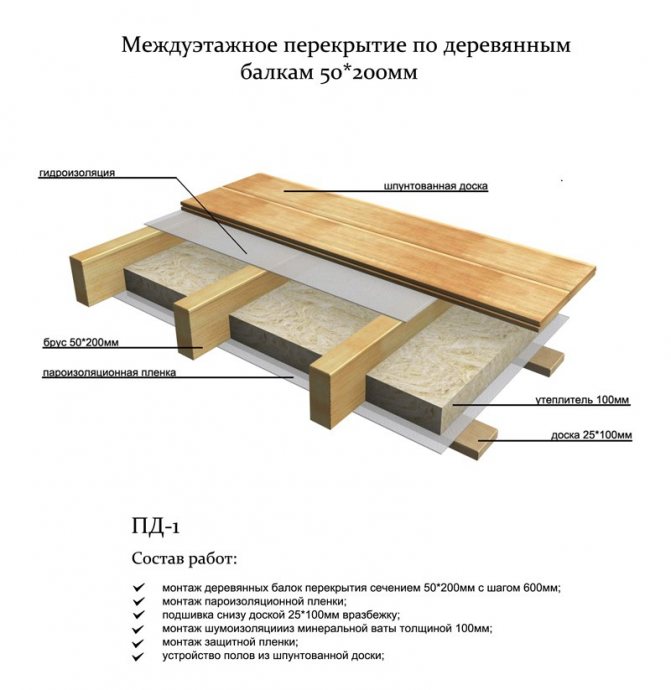

Как уложить межэтажное потолочное перекрытие по деревянным балкам?

До начала установки делается расчет балки на прогиб. Понадобятся:

• балки;
• бруски, прибиваемые к нижним частям лаг (черепные деревянные бруски);
• материалы для гидроизоляции;
• щиты накаты,
• пол и лаги.

Использование засыпки неуместно, так как она не обладает нужными шумоизолирующими показателями. Нежелательно устройство полиуретана из-за высокой токсичности.

Устройство такого перекрытия по балкам многослойная. От его качества зависит комфорт проживания в частном доме. Здесь используются варианты: шумоизоляционные и теплоизоляционные материалы.

Пошаговое выполнение монтажа по балкам:

1. К балкам крепится материал, выполняющий роль потолочного перекрытия: фанера, ДСП, доски и др.
2. Один на другой, внахлёст, выкладывается пароизоляционное потолочноепокрытие, в случае необходимости плёнка закрепляется к балкам строительным степлером.
3. В потолочное межэтажное перекрытие по балкам с особой аккуратностью укладывают минеральные маты.

Утеплитель должен точно укладываться на балки. Устройство служит звукоизолятором. Если это пенопласт, то лучше всего его фиксировать деревянными колышками между балками и пенопластом.

Слой утеплителя в доме закрывают мембраной, защищающей конструкцию от пара. Основное назначение этого слоя – воспрепятствовать проникновению элементов минеральной ваты внутрь помещения.

1. Устройствомежду балками и перекрытиями заливают монтажной пеной, остатки после застывания обрезают.
2. В заключение выполняется монтаж гидроизоляционного материала в виде досок, плит ДСП и др.
3. Все промежутки между стенами и плитами заполняют войлоком, тем самым будут ослаблены обычные и ударные звуки. На верхнем этаже или чердаке на потолочное перекрытие укладывают резиново-пробковую дорожку, что обеспечивает идеальную звукоизоляцию. Весь периметр сопровождает зазор в виде вспененного полиэтилена или демпферной ленты. По углам формируют отверстия для вентиляции, которые включают в общую систему вентиляции в частном доме. Они будут способствовать отведению пара и влаги из потолочного перекрытия.

Балки в кирпичном доме

В кирпичном частном доме перед укладкой концы укутывают рубероидом или смолят. В пространство между концом балки и кирпичом прокладывают утеплителем, чаще – минеральной ватой. Обязательно оставляют зазор для вентиляции, чтобы материал не прел и не покрывался конденсатом. Если пазы не предусмотрены, то балки своими руками фиксируют на анкеры, предварительно заделанные в кирпич или железобетон.

Утеплитель помещается точно между лагами и балками, не больше и не меньше. Допускается оставление 3-4 см для вентиляции. Пенопласт и полистирол использовать в этом случае не желательно, так как имеют плохую шумоизоляцию.

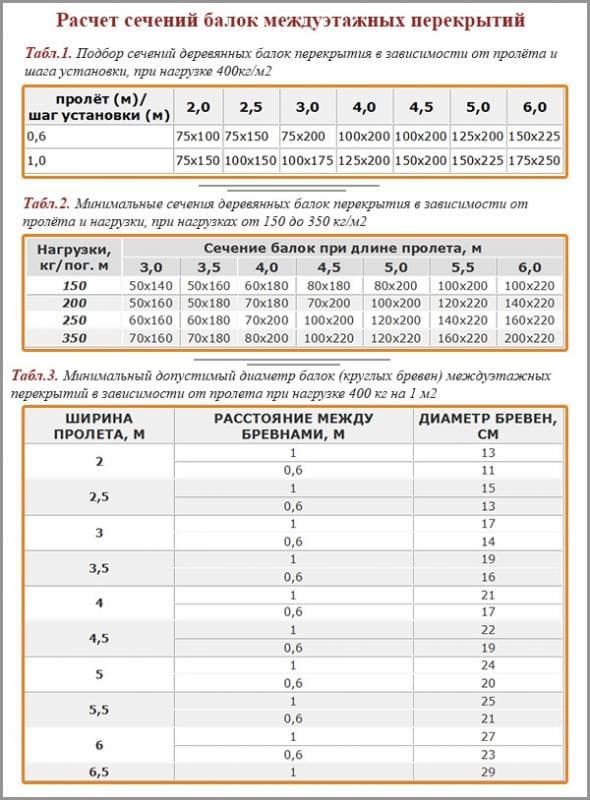

Расчет сечений балок междуэтажных перекрытий

Допускается устройство экструдированного пенополистирола и материал, подавляющий дребезжащие шумы. Дальше выкладывается древесно-стружечная плита и напольное покрытие.

При строительстве межэтажных деревянных перекрытий своими руками особое внимание обращают на места, где проходят варианты трубы: котельные, дымовые, каминные. Между балками и трубами промежуток нужно сделать не менее 0,25 м

Вокруг труб устанавливают асбестовую прокладку. Вместо асбеста можно брать базальтин.

Способ крепления деревянных балок в пазах стен

Почему нужно утеплять чердак

Для установки ската кровли нужно придерживаться определенного угла наклона. Он образуется между стропилами и расположенными на верхней части стен дома балками перекрытия. Именно они формируют пол чердачного помещения. Для проведения технических работ под ними устанавливается дощатый настил.

Своевременное утепление пола чердака дома нужно для следующего:

• Уменьшение тепловых потерь через верхнее перекрытие. Теплый воздух поднимается вверх, поэтому потолок последнего этажа дома должен быть максимально изолирован от воздействия воздуха неотапливаемого чердачного помещения. Хорошая теплоизоляция позволяет сохранять в жилых помещениях температуру порядка точки росы. Результатом любых нарушений будет конденсат, образованный на потолке, и буквально за несколько недель появится необходимость его ремонта.
• Гидроизоляция. Правильная конфигурация теплоизолирующего слоя подразумевает обязательный монтаж гидроизоляционных материалов. Если произойдет протечка крыши – влага не должна проникнуть в жилую комнату.
• Разница температур в участках примыкания перекрытий и стен становится решающим фактором для возникновения плесени и микроскопических грибков – возбудителей различных аллергических заболеваний.

Технология монтажа практически ничем не отличается от традиционной напольной для жилого помещения

Важно правильно подобрать материал изготовления теплоизолятора. В последнее время чаще всего делают утепление пола чердака минватой

По сути – это обустройство долговечного и прочного покрытия из материала для теплоизоляции, обладающего низкой теплопроводностью.

Внимание

К печальным последствиям может привести материал сомнительного качества или несоблюдение технологии.

Чем утеплить полы в деревянном доме снизу в зависимости от типа фундамента

Чем утеплить полы в деревянном доме снизу, выбор утеплителя зависит от типа фундамента и перекрытий первого этажа. Для теплоизоляции полов первого этажа домов из бруса, бревен, каркасных щитов или других видов пиломатериалов используются влагостойкие, по возможности дышащие и соответствующие нормам санитарной и пожарной безопасности утеплители. Нужными характеристиками обладают:

Оптимальные результаты достигаются при размещении утепляющей прослойки снизу. При таком исполнении не сокращается высота потолков внутри помещений, нижние венцы, перекрытия и балки первого этажа защищены от промерзания, а точка росы смещена к поверхности пола.

Последнее позволяет сократить риски развития гнилостных процессов до минимума, при правильном заложении слоев утепляющего пирога полы в деревянном доме не нуждаются в обновлении десятки лет.

Выбор утеплителя зависимости от типа фундамента и перекрытий первого этажа

Технология и материалы утепления в первую очередь зависят от типа основания дома или бани. В частности:

• Полы в постройках с висячими ростверками свайного или столбчатого фундамента утепляются исключительно по балкам, с использование любых дышащих теплоизоляторов, например каменной или минеральной ваты, включая сыпучие материалы при условии монтажа двойного настила и защита прослойки от влаги, накопления внутреннего конденсата и выдувания. При неограниченном бюджете и высоком поднятии ростверка самым простым и быстрым способом их утепления считается напыление ППУ между балками.

• Деревянные дома с ленточными фундаментами утепляются по грунту или по балкам. В первом случае предпочтение отдается уплотненному пенополистиролу или ЭППС, во втором – минвате, каменной вате или насыпным утеплителям (пеностекло, закрытая крошка пенополистирола, эковата, опилочные гранулы).

• Полы при фундаментах с низким или заглубленным ростверком утепляются по аналогии с ленточными конструкциями.

• Плитные виды фундаментов по возможности утепляются экструдированным пенополистиролом на этапе заложения. Снизить уровень теплопотерь в таких домах также помогают системы напольного обогрева (водяные трубы или кабель, укладываемые на этапе бетонирования) и рулонные теплоизоляционные материалы (пробка, вспененный п/э).

• Деревянные дома с подпольем утепляются снизу с помощью напыляемого ППУ, рулонных изоляторов, ЭППС или гидрофобизированной минваты. Плитные материалы в таких случаях удерживает контробрешетка.

Утепление чердачного перекрытия по железобетонной плите

Если вам нужно выполнить утепление чердачного перекрытия по плитам из армированного бетона, то это можно сделать двумя способами: с использованием обрешетки и без нее.

Первый способ универсален, но чаще всего используется для легких типов утеплителя. Устройство чердачного перекрытия холодного чердака в этом случае будет выглядеть так:

1. Выполняется пароизоляция чердачного перекрытия холодного чердака, которая должна закрыть весь слой утеплителя еще и с боков. Поскольку паробарьер нужно просто уложить на пол, для этих целей не обязательно использовать специализированные материалы — подойдет обычная дешевая полиэтиленовая пленка.
2. Сверху на пленку узкой стороной ставится деревянный брусок шириной, равной половине необходимой толщины, которую должен иметь утеплитель для холодного чердака. Расстояние между брусками обычно берется равным ширине рулона или плиты выбранной марки утеплителя.
3. Между досками укладывается утеплитель для чердачного перекрытия. Если по толщине необходимо использовать несколько слоев теплоизоляционного материала, его укладывают с перекрытием стыков предыдущего слоя.
4. Поперек уже уложенных брусков крепятся точно такие же, на аналогичном расстоянии друг от друга. Между ними укладывается второй слой теплоизоляции чердачного перекрытия.
5. Сверху укладывается паропропускающая гидроизоляция холодного чердака, которую закрепляют либо специальной клейкой лентой, либо тонким бруском, прибитым вдоль обрешетки. Этот этап можно опустить, если до этого уже была выполнена качественная гидроизоляция холодной кровли из профнастила.
6. Поперек брусков прибиваются доски для пола или укладываются мостки для передвижения.

Так как правильно утеплить потолок под холодной крышей очень важно для экономии на обогреве дома, рекомендую использовать именно приведенную поперечную схему укладки теплоизоляции. Такое устройство чердачного перекрытия минимизирует возможность образования мостка холода через деревянные бруски, поскольку большая их часть будет изолирована с помощью утеплителя

Второй способ утепления холодного чердака по железобетонным плитам без использования обрешетки подходит в тех случаях, когда для теплоизоляции используются влагостойкие твердые типы утеплителя, способные выдерживать значительную нагрузку без потери свойств.

Схема устройства перекрытия чердака по железобетонной плите

В этом случае первой также укладывается пароизоляция чердачного перекрытия. Далее выполняется утепление плит перекрытия чердака слоем термоизоляции рассчитанной толщины.

Поверх нее заливается выравнивающая стяжка. На стяжку уже укладывается чистовой пол. Если утепление бетонного чердачного перекрытия выполняется газобетоном и подобными по плотности и свойствам материалами, то можно обойтись без гидро- и пароизоляции, а также стяжки.

Особенности теплоизоляции

Междуэтажные перекрытия деревянного типа по технологии возведения не отличаются друг от друга. Но в плане утепления они несколько разняться между собой. Теплоизоляция жилых и нежилых помещений требует особого подхода.

Чердачное

Чердак сам по себе бывает двух видов:

1. Холодный. Это нежилое помещение, которое либо вовсе пустует, либо определяется под склад оборудования, старых вещей и т.д. В первом случае к перекрытию устанавливают максимальные требования, слой утеплителя толще, паро- и гидроизоляция обязательна.

   То есть не должно быть ни малейшего шанса для возникновения коридора для холода. Перекрытие утепляют по максимуму, поскольку температура на холодном чердаке зимой редко бывает выше 8 градусов.

2. Теплый. Это полноценная комната, мансарда, где живут люди, находится кабинет или комната отдыха. Если имеется мансарда, требования к утеплению перекрытия такие же, как для обычного межэтажного. Можно проложить небольшой слой звукоизоляции. Поскольку сильных перепадов температуры не будет, вероятность для накопления конденсата тоже малая, поэтому пароизоляция при наличии хорошей вентиляции помещения не потребуется. На мансардном этаже преимущественно утепляют стены и своды.

Подвал и цоколь

Подвал от цоколя отличается только уровнем перекрытия над уровнем земли. Но даже этого достаточно, чтобы появилась разница между способами утепления. Подвал находится под землей, ветер в него не попадает, поэтому температура там ниже нуля никогда не падает. Однако прокладка паро- и гидроизоляции необходима, потому что влага с земли идет колоссальная.

Цокольное перекрытие немного возвышается над землей, а это значит, что холод может проникать через небольшие трещины между кирпичом, камнем или деревянными стенами. Температура там будет как на чердаке, поэтому утеплять цокольное перекрытие необходимо тщательнее, применяя качественную, толстую изоляцию.

Между этажами

Если во всем здании межэтажные перекрытия одного типа, деревянные, и все комнаты, верхние и нижние отапливаются одинаково, то нужды в толстом слое утеплителя нет.

В данном случае его прокладывают только в качестве звукоизоляции. Если помещение сухое и теплое, то большое внимание уделять гидро- и пароизоляции не смысла. Ее прокладывают только в целях защиты самого утеплителя от гниения и накопления влаги.

Если в помещении будет повышенная влажность, например, на нижнем этаже находится ванная, а на верхнем спальня, то гидроизоляция нужна качественная. Во-первых, с ванной комнаты будут сильные перепады температурного режима, во-вторых, влага и горячий воздух устремиться вверх, утеплитель будет накапливать влагу, деревянные балки гнить и все из этого исходящее.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Конструктивные особенности помещения

Этот показатель играет решающую роль в определении плана работ по теплоизоляции второго этажа в частном доме. Конструктивно помещение может быть:

1. Полноценным вторым этажом, над которым находится неотапливаемый чердак или жилая комната.
2. Мансардой, которая располагается непосредственно под крышей.

В каждом случае принцип утепления будет разный. Основное отличие мансарды от полноценного этажа, это близость крыши, поэтому основная задача утепления – сохранения тепла в помещении.

Следует подчеркнуть, что теплоизоляцию второго этажа нужно производить не только внутри, но и снаружи дома. При утеплении полноценного этажа, можно не обустраивать пароизоляционный слой, для мансарды пароизоляция является обязательной. В качестве утеплителя чаще всего используются пенополистирол, минеральная вата или керамзит.

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Преимущества дерева

Перекрытиями называют горизонтальные конструктивные элементы зданий и сооружений, разделяющие их на этажи или отделяющие от технических помещений (чердака или подвала). В зависимости от того, из какого материала построено здание, перекрытия могут быть монолитными, сборными железобетонными либо деревянными.

Для строительства частного дома более всего подходят перекрытия по деревянным балкам, так как вес их меньше, чем у конструкций из других материалов, да и возведение их своими руками обходится дешевле и проще.

Деревянные межэтажные перекрытия могут устраиваться в домах из любого материала, за исключением монолитного железобетона. Возводятся они одновременно со строительством стен, по мере сооружения последних на высоту очередного этажа. В каркасных деревянных зданиях перекрытия могут выполняться одновременно с устройством каркаса всего здания, еще до его утепления и обшивки.

Насыпной материал

Среди насыпных утеплителей наиболее распространенный – это керамзит. Получают его в специальных печах, воздействуя высокой температурой на натуральную сланцевую глину. Глина, благодаря непрерывному вращению, вспенивается и обретает твердую закаленную поверхность.

Благодаря этому керамзит получает следующие свойства:

• малый вес;
• высокую звукоизоляцию;
• пожарную безопасность;
• высокую теплоизоляцию;
• экологическую безопасность;
• стойкость к разложению и гниению.

При использовании керамзита между этажами нужно учитывать некоторые особенности. Поскольку в материале присутствует большое количество крошек и пыли, его засыпают на подложку. Толщина слоя – порядка десяти – двадцати сантиметров. Чтобы керамзит не намокал и долго не сох, следует создать гидроизоляционный слой.

Продается керамзит в виде песка, щебня и гравия, но между балками используют только гравий.

Какие использовать материалы — выбираем лучший вариант

Для теплоизоляции пространства между этажами можно использовать различные материалы. Далее рассмотрим наиболее популярные из них и их особенности.

Пенопласт

Это наименее эффективный аналог, который все равно пользуется популярностью до сих пор. Рекомендовать его можно лишь для жителей теплых регионов, где дома не нуждаются в тщательной теплоизоляции. Главное его достоинство — низкая стоимость. Кроме того он дает отличную шумоизоляцию (на нижнем этаже не будет слышно шагов или передвижения мебели). Другой плюс — с ним легко работать.

Нет смысла перечислять все минусы пенопласта, ибо он обладает худшими в своем классе техническими характеристиками. В холодных регионах его применение практически бессмысленно.

Экструдированный пенополистирол

Чаще всего его называют пеноплексом, а также путают с пенопластом (внешне они похожи). Из общего у них лишь исходное сырье, но методики производства отличаются в корне. В результате данный утеплитель получается очень плотным, поэтому его можно сразу штукатурить, либо использовать в качестве чернового пола. Особенности заключаются в следующем:

• Высокая плотность.
• Самый низкий показатель теплопроводности (лучший в своем классе). Это говорит о максимальной эффективности.
• Удобен в работе (легко режется).
• Безвреден для человека.
• Очень легкий вес, поэтому нет необходимости в создании прочной конструкции между этажами.
• Горит (класс Г4). Не считая высокой стоимости, это единственный недостаток.

Фольгированный пенополиэтилен

Несмотря на свою тонкость, это весьма эффективный утеплитель (уступает лишь пеноплексу). Его можно рекомендовать в тех случаях, когда пространства между этажами недостаточно, чтобы вставить более толстый мат. Впрочем, такой материал нередко используют по другим причинам.

Продается он в виде рулонов шириной 100-120 см, а толщина может достигать 2 см. Он практически полностью отражает тепло, не давая ему выходить наружу. Главная особенность — совершенно не «боится» влаги, поэтому его нередко используют при создании влагоизоляционного слоя. Для домов, расположенных в районах крайнего севера можно порекомендовать комбинированное использование пеноплекса и фольгированного полиэтилена (настилается в качестве пароизоляционной пленки).

Как утеплить перекрытие чердака

Итак, подобрав оптимальный теплый материал и обзаведясь всем необходимым, пришло время браться за простую, но кропотливую работу (в большинстве случаев). Надо отметить, что в зависимости от выбора ресурса, укладка будет усложняться или упрощаться по мере выполнения.

Утепление перекрытия чердака:

1. Первоначально следует рассчитать все параметры (если не сделали это при приобретении) – ширину, длину и высоту перекрытия.
2. Если длина и толщина – вопрос случая, то высота коррелирует от нескольких факторов, отчего многие специалисты дают разные показания на этот счёт. Оптимально – 250 мм высоты, чтобы утепление немного возвышалось над балками.
3. Заложить дополнительный нижний слой изоляции от пара (если надо).

В зависимости от выбранного материала, поместить его в пространство между деревянными балками и плотно уложить. Если же пользуетесь напылением – делайте до прочной конструкции образовавшегося налёта. Опять же, если выбрали этот вариант – сделайте поверхностное покрытие, или начинайте закладывать стяжку.

Правильная звукоизоляция деревянных перекрытий

Описанные выше технологии призваны служить как можно более эффективному утеплению перекрытий. При этом важно помнить, что кроме теплоизоляции есть и другие важные нормативы, связанные с критерием звукоизоляции. Часть утеплителей неплохо изолирует шум и не требуют дополнительных мероприятий в данном направлении. Проникающий с улицы шум не должен превышать комфортного для человека уровня в 45 дБ. Ниже приведены способы достижения такого результата при помощи разных строительных материалов.

1. Укладка минеральной ваты, имеющей плотность от 50 кг/м3 и выше слоем в 100 и более миллиметров.
2. Монтаж специальных акустических матов, имеющих показатель плотности 30кг/м3 и толщину 100 миллиметров.
3. Набивка строительного войлока. Его плотность составляет от 20 до 30 кг/м3, необходимая толщина слоя — от 20 до 40 миллиметров.

Выбор утеплителя для перекрытия чердака

Один из основных возникающих вопросов каждого, кто берёт на себя ношу утеплить свой чердак, вопрос о том, какой утеплитель выбрать. Ведь именно от этого выбора будут зависеть последующие действия человека, а также конечный результат.

Среди самых используемых и пользующихся положительными отзывами материалов, можно выделить следующие:

1. Минеральная вата. Она обладает достаточными характеристиками теплоизоляции, но при выборе, будьте аккуратны с видами. Минеральный шлак (шлаковата) обладает особенностями паронакопления, поэтому, если речь идёт о высоковлажных помещениях, уточняйте при приобретении её свойства.
2. Один из самых распространённых вариантов – пенопласт. Вполне пригоден для утепления, так как практически неспособен к накоплению влаги, а также отлично справляется со звукоизоляцией. Но некоторые виды чувствительны к серьёзным температурам и в морозные зимние времена длительность его эксплуатации может быть снижена.
3. Утепление пеноплексом. Оптимальный вариант для большинства случаев, так как по всем показателям он полностью соответствует желаемому результату. Высокая плотность не даёт впитывать воду, сохраняет тепло, прочный, а срок службы длительный. Также неблагоприятен для размножения микроорганизмов и устойчив к биоразрушению.

Есть метод напыления ППУ (пенополиуретана). Однако, здесь стоит учитывать все особенности данного материала. Теплоизоляция зависит от количества наносимых слоёв, а звукоизоляция коррелирует также от особенностей его нанесения и вида.

Однако, он более стойкий к химическим и биологическим воздействиям, почти не впитывает влагу. Есть утепление керамзитом, слоем базальта и прочих материалов под индивидуальный случай.

Чем можно изолировать?

Для утепления перекрытий выбирают материалы, наиболее подходящие определенному климату и строению перекрытий.

Приобретая теплоизоляционный материал, стоит предъявлять к нему следующие требования:

• наименьшая теплопроводность;
• экологичность (отсутствие выделяемых токсичных веществ);
• устойчивость к возгоранию;
• соответствующая климату толщина;
• устойчивость к накоплению влаги;
• достаточная прочность, стойкость к усадке;
• удобство монтажа.

Утеплители также можно разделить по форме выпуска. Существуют как довольно плотные варианты, по которым можно ходить, так и сыпучие, например, древесные опилки или пенистые. От формы выпуска зависит весь процесс монтажа теплоизоляции, включая строение самого перекрытия (шаг между балками и наличие обрешетки).

Большое значение имеет толщина утеплителя, она рассчитывается по определенной формуле:

q=R*k

Где:

• q – искомая толщина материала;
• R – термическое сопротивление;
• k – теплопроводность утеплителя.

В таблице 1 показано термическое сопротивление для каждого региона:

В таблице 2 показана теплопроводность для каждого материала:

Например, чтобы вычислить нужную толщину минеральной ваты для деревянного перекрытия в Воронеже, нужно 3.8*0,035=0,133. 13 см – нужная толщина утеплителя. Но поскольку вата со временем усядет, то можно этот показатель округлить до 15-17 см.

Минвата

Для межэтажных деревянных перекрытий наиболее часто выбирают минеральную вату и ее разновидности. Этот выбор обусловлен простотой укладки, достаточной толщиной, а также отличными показателями сопротивляемости к возгоранию и тлению. Базальтовая вата начинает плавиться только при температуре +600 градусов.

Это наивысший показатель среди всех известных утеплителей. Но у нее есть существенный минус – она легко накапливает влагу, в результате чего покрывается плесенью. Именно для нее нужна максимально качественная гидроизоляция.

Полистирол

Существует 2 варианта полистирола:

• экструдированный;
• неэкструдированный.

Отличаются они только степенью плотности. Неэкструдированный полистирол, это обычный пенопласт, он достаточно ломкий и горючий материал. Экструдированный же пенополистирол (ЭППС) более прочный, монолитный.

По теплопроводности и другим показателям они почти одинаковые. Для данного утеплителя изоляция от воды не нужна, насекомым и бактериям он не интересен.

Пенополиуретан

Данный вид утеплителя считается самым качественным. Он обладает нужной теплопроводностью, совершенно не впитывает влагу, не усаживается и не разлагается. Наносится на любую поверхность при помощи специального распылителя.

В процессе высыхания, он набухает, создавая нужную толщину. Напылять его можно как на пол, так и на потолок, утепляя перекрытие с любой стороны. ППУ при монтаже попадает во все щели, не создавая зазоров.

Единственный минус – услуги по утеплению достаточно дорогие, поэтому еще не так популярны.

Древесные опилки

При неимении других вариантов, утеплить перекрытие можно опилками, стружкой. Процесс не простой, но дешевый. Для замешивания состава берут цемент, известь и воду, смешивают и выкладывают слоем в ячейки между балками.

Утеплитель получается тяжелым за счет цемента, и горючим за счет опилок. Поэтому стружку необходимо еще обрабатывать антипиренами. Минусов много – его любят мыши, плесень, он горит, боится влаги. Из плюсов – он дешевый, можно купить машину опилок за 3-5 тыс. рублей и утеплить ими все перекрытия от подвала, до чердака.

Керамзит

Керамзит выпускают в гранулах, по диаметру похожих на песок, щебень или гравий. Для классификации используют именно эти названия. Для деревянного перекрытия используют крупнофракционный керамзит. Его укладывают на пароизоляцию, поскольку он способен впитывать влагу потому что, по сути, это фракционная глина.

По теплопроводности уступает всем перечисленным утеплителям, а также он достаточно тяжелый, потому что слой для утепления, чтобы он работал, нужен не малый, около 20 и более см. На рынке он достаточно популярен из-за низкой стоимости.

Выбираем теплоизоляционный материал

Прежде чем приступить к выполнению работ, следует выбрать подходящий утеплитель. Состав и форма используемого теплоизоляционного материала во многом будут определять последовательность выполнения работ и конечный эффект.

Предпочтение может быть отдано:

• вате;
• пенопласту;
• насыпным материалам;
• пеноплексу.

Вата

Может иметь различный состав. Поставляется в виде рулона или пласта и может плотно прилегать к балкам. Наибольшее распространение получили:

• минеральная, предпочтительно с волокнистой структурой;
• шлаковая;
• базальтовая, изготавливаемая из горных пород и специальных связующих элементов;
• стекловата, при производстве которой используют стекло или стеклянную крошку.

Вата различного типа отличается:

• низкой теплопроводностью;
• отличным шумопоглощением;
• высоким уровнем пожаробезопасности;
• гигиеничностью;
• экологичностью;
• устойчивостью к воздействию плесневого грибка, насекомых, бактерий.

При выполнении работ необходимо учитывать высокую степень чувствительности ваты к воздействию влаги.

Пенопласт

Материал белого цвета, отличающийся высокими теплоизоляционными свойствами благодаря большой концентрации воздушных пузырьков в его структуре. Пенопласт характеризуется:

• низкой стоимостью;
• простотой выполнения монтажных работ;
• низким коэффициентом теплопроводности;
• стойкостью к температурным колебаниям;
• антимикробными свойствами;
• водонепроницаемостью.

Такой теплоизоляционный материал является негорючим. Именно поэтому при выполнении работ в частном доме с печным отоплением следует обязательно учитывать эту особенность плиты.

Расчет требуемого количества плит производится исходя из рабочей площади потолочного основания

При этом важно учесть количество слоев, которые планируется уложить, и площадь одного листа, обязательно предусмотрев небольшой запас (около 5%). Толщина плит напрямую зависит от климатической зоны и конструктивных особенностей конкретного строения

Насыпной материал

Наиболее распространенным является насыпной утеплитель – керамзит. Его получают путем термической обработки натуральной сланцевой глины в специальных печах. За счет непрерывного вращения глина вспенивается, постепенно приобретая твердую закаленную поверхность.

Как следствие, керамзит отличается:

• превосходной звуко- и теплоизоляцией;
• малым весом;
• пожарной безопасностью;
• стойкостью к гниению и разложению;
• экологической безопасностью.

Однако следует обязательно учитывать ряд особенностей, решив использовать его между этажами. Засыпка материала должна производиться на подложку из-за присутствия большого количества пыли и крошек.

Толщина слоя должна быть около 10 – 20 см. Стоит обязательно предусмотреть наличие гидроизоляционного слоя для предотвращения намокания керамзита. Если этого не сделать, керамзит потом будет долго сохнуть.

Производители предлагают керамзит в виде щебня, гравия и песка. Для засыпки между балок можно использовать только гравий. Керамзит такого типа имеет характерную форму (округлую или продолговатую) с размером зерна 0,1 – 0,2 см.

Еще одним доступным насыпным теплоизоляционным материалом можно назвать опилки, преимуществами которых являются:

• натуральность;
• отсутствие в составе токсичных примесей, способных оказать негативное воздействие на организм;
• малый вес;
• доступность для всех групп потребителей.

Однако горючесть резко снижает интерес к опилкам при выборе потолочного теплоизоляционного материала.

Пеноплекс

Обладает высокими теплоизоляционными свойствами и простотой монтажа. Он экологически безопасен, что делает возможным его использование для утепления перекрытия в жилых зданиях.

Пеноплекс изготавливается в форме плит из экструзионного пенополистирола, к которому для придания необходимых свойств дополнительно клеится цемент-стружечный слой. Материал имеет:

• низкую теплопроводность;
• нулевое водопоглощение;
• высокую механическую прочность;
• небольшой вес.

Закладывая его между этажами в доме, который эксплуатируется лишь время от времени, можно снизить теплопотери на долгое время.

Может использоваться для теплоизоляции перекрытий различного типа, в том числе железобетонных плит.

Ошибки и сложности

Самые распространенные проблемы следующие:

1. Иногда на рулонах пароизоляции производители указывают рабочую сторону, иногда нет. Как определить, какой стороной нужно укладывать паробарьер? С одной стороны он поглощает влагу, то есть имеет небольшие отверстия, если провести по ней рукой, можно ощутить шершавость. Именно эта сторона является поглощающей, ее необходимо укладывать «лицом» к нижней комнате. Если пленка двухсторонняя, то укладывать ее следует по мере разворота рулона.
2. Крепить пароизоляцию друг к другу, а также к стенам, нужно только на специальный скотч, предназначенный именно для паробарьера. Никакой степлер или обычный скотч не обеспечит нужной герметизации. Если герметизация выполнена не качественно, конденсат начнет скапливаться между балками, что вызовет их гниение, плесень и полное разрушение балок и самого утеплителя.
3. Ширина теплоизоляции должна четко совпадать с шагом балок. Нельзя рулоны или плиты минеральной ваты класть с зазором или оставшуюся часть оставлять во вздыбленном виде.
4. Толщина утеплителя должна соответствовать климатическим условиям для определенного региона. Если слой будет меньше, возможны промерзания на холодном чердаке с внешней стороны утеплителя, особенно минеральной ваты. Вся изморозь в виде воды проникнет в вату и пойдет дальше до потолка нижнего этажа.
5. Гниение утеплителя и деревянных балок происходит преимущественно из-за плохой вентиляции помещения. Поэтому на чердаке и в подвале обязательно должна быть вентиляционная система с улицей.
6. Минеральная вата имеет свойство усаживаться со временем. Если на чердаке или в подвале запланирована изоляция толщиной 15 см, то лучше уложить сразу 20 см. Уже через год-два она усядет до нужного размера. Наиболее качественный материал производители предлагают в форме плит, маты более мягкие и хуже удерживают тепло.
7. Нельзя гидробарьер заменять обычным полиэтиленом, как это делают многие частные застройщики. Рулон гидроизоляции спроектирован таким образом, чтобы он мог пропускать воздух, но не мог пропускать влагу. Если использовать обычную пленку, между ней и утеплителем не будет должной вентиляции, начнет собираться влага и теплоизоляция вместе с балками начнет гнить.
8. Если на потолке начинают образовываться желтые, влажные пятна, но при этом на чердаке сухо и крыша не течет, то вероятнее всего влага накопилась именно в пироге теплоизоляции.
9. Между перекрытиями, где запланировано прокладывать проводку, лучше ее завернуть отдельно во вспененный полиуретан, чтобы она не соприкасалась напрямую с утеплителем и деревянными элементами. Не стоит полагаться на антипирены и устойчивость ваты к огню.

Классификация шума и методы борьбы с его распространением

Чтобы эффективно снизить громкость проходящего сквозь перекрытия звука, следует четко понимать, с чем приходится бороться. В одних случаях достаточно укладки звукоизоляционного материала, а в других придется вносить изменения в структуру потолочной конструкции.

По нормативам в жилых помещениях комфортным уровень шума считается в пределах 40 дБ, а вредным для слуха – более 80 дБ Уровни звуковых давлений различных источников звуков

Виды шумов

Все распространяющиеся по коттеджу шумы делятся на два типа:

1. Воздушные – звуки работающей бытовой техники и громкий говор людей.
2. Ударные – образующиеся в результате воздействия на конструкции здания (забивания гвоздей, сверления, падения предметов на пол).

Нас окружает два вида шумов Помимо этого, есть еще структурные шумы, которые образуются в результате комбинации первых двух видов либо преобразования звуковых волн из одного из одного вида в другой. Причем в результате борьбы с ударным и передаваемым по воздуху шумом автоматически происходит избавление и от структурных звуков.

Способы борьбы с воздушным шумом

Чтобы побороть воздушные шумы, межэтажное перекрытие необходимо превратить в многослойную конструкцию из жестких и мягких стройматериалов. В качестве первых можно использовать гипсокартонные или древесностружечные плиты, а вторых – минвату, войлок, стекловолокно или фибролит.

Часть воздушного шума должна отражаться обратно в комнату твердым покрытием, а часть поглощаться звукоизоляционным материалом внутри пирога

Способы борьбы с ударным шумом

С ударными звуками все несколько сложнее. Необходимо погасить энергию вибраций и ударов, которые образуются при ходьбе по полу второго этажа и падениях на него предметов. Для этого на деревянные балки укладываются упругие прокладки из резины или пробки, и уже на них производится монтаж чернового напольного покрытия.

Индекс изоляции воздушного и ударного шума

При выборе материала для звукоизоляции и утепления межэтажного перекрытия в деревянном доме в его технических характеристиках следует смотреть на индекс изоляции воздушного шума RW в децибелах. Он указывает, сколько будет поглощено дБ, и напрямую зависит от толщины уложенного слоя. По нормам для создания комфортных условий RW межэтажной теплоизоляции должен быть не ниже 50 дБ. Это звуки речи средней громкости, которые перекрытие коттеджа обязано гасить полностью.

По ударному шуму для оценки звукоизоляции применяется показатель LNW. Однако он рассчитывается по специальным формулам и методикам. Сделать это сможет только грамотный специалист в рамках подготовки проекта строения. Чем выше RW и ниже LNW, тем лучше звукоизоляционные показатели перекрытия между первым и вторым этажом.

Технология утепления деревянных полов

Мы решили начать с этого вопроса, поскольку данная технология выполняется одинаково, независимо от того, какой вид утеплителя вы решили выбрать. Простота объясняется наличием лаг, благодаря которым между основанием и напольным покрытием образуется пустое пространство. Остается разобраться, как правильно его заполнить теплоизоляционным материалом и тем самым утеплить полы в деревенском или загородном доме.

Вначале немного о конструкции деревянного перекрытия на первом этаже, чтобы лучше понимать физику процесса утепления. Лаги – это несущие деревянные балки большого поперечного сечения, покоящиеся на различных видах оснований:

• ленточный фундамент;
• каркас свайно-винтового фундамента;
• кирпичные столбики;
• сплошная бетонная плита.

В первых трех случаях балки находятся над землей, поэтому для устройства черновой подшивки к ним по бокам прибиваются черепные бруски. На них кладутся и крепятся доски, пропитанные антисептиком, они-то и служат основанием для укладки утеплителя. Схема утепления перекрытия на первом этаже частного дома показана на рисунке:

1. Чтобы утепление пола в деревянном доме, сделанное своими руками, соответствовало общепринятой технологии, правильно будет действовать в такой последовательности:
2. Нижняя подшивка лаг (черновой пол) застилается плотной полиэтиленовой пленкой для гидроизоляции. Полотна настилаются с нахлестом не менее 10 см.
3. Между лаг плотно и без зазоров укладывается утеплитель.
4. Поверх снова прокладывается пленка для пароизоляции.
5. Устраивается чистовое напольное покрытие с вентиляционным зазором. Когда толщина утеплителя равна высоте балки, то зазор выполнить не получится и нужно дополнительно установить специальные планки – контррейки.

Нижний слой гидроизоляции нужен, чтобы исключить попадание внутрь воды и задувание ветра. Верхняя пароизоляция не пропустит в толщу утеплителя влагу, выделяющуюся внутри помещений, а вентиляция позволит проветривать и высушивать поверхность пленки. В принципе, по такой же технологии утепляются полы на лагах, лежащих на бетонном основании. Только гидроизоляционная пленка укладывается прямо поверх бетонной поверхности с нахлестом на лаги.

Минеральная вата

Существует множество утеплителей на основе минеральной ваты.

К этому классу утепляющих материалов относятся три вида теплоизоляторов:

• стекловолокно;
• вата на основе шлаков;
• минеральная вата.

Согласно ГОСТ, имеющего номер 52953-2008 у этих материалов может быть разная толщина и длина волокна, то есть, как следствие, разные технические характеристики: противопожарные свойства, способность переносить механические нагрузки, влагостойкость, теплопроводность и так далее.

Теплоизоляция перекрытий чердака или цоколя может быть выполнена любым минераловатным утеплителем. Но вот каким из них это будет сделано наиболее эффективно? Об этом я расскажу ниже.

Стекловата

Стекловата делается на основе стеклянного волокна, которое отличается повышенной хрупкостью.

Материал, как это видно из названия, делается из стеклянного волокна, толщина которого может быть в промежутке 5-15 микрон, а длина 15-50 мм. Волокна соединяются между собой, в результате чего утеплитель становится прочным и упругим. А наличие воздуха внутри позволяет ему сохранять нужную температуру внутри помещения.

Точные технические характеристики утеплителя привожу ниже:

• коэффициент теплопроводности находится в промежутке между 0,03 и 0,052 Ватт/(м * К);
• возможная температура нагрева – до 500 градусов Цельсия;
• вата не теряет своих свойств при охлаждении до – 60 градусов Цельсия.

Однако утепление чердачного перекрытия по деревянным балкам с помощью стекловаты, так популярное в недавнем прошлом, сейчас практически не используется, а сам материал уступил пальму первенства другим изделиям на основе минеральных волокон.

Все дело в том, что этот вид минеральной ваты имеет один существенный недостаток – распространение вокруг себя стеклянной пыли. Ломаясь, нити утеплителя могут вызывать раздражение кожных покровов, дыхательных путей и слизистых. При работе со стекловатой следует использовать средства защиты, а монтировать ее так, чтобы стеклянная пыль не попадала в жилые помещения.

Шлаковата

Шлаковата – тоже не самый лучший выбор для утепления перекрытий.

Сырьем для производства этого вида утеплителя служат отходы доменного производства – шлаки, из которых формируются волокна толщиной в 4-12 микрон и длиной в 16 микрон.

Характеристики шлаковаты следующие:

• коэффициент теплопроводности – 0,46-0,48 Ватта/(м * К);
• допустимая температура нагрева – 300 градусов Цельсия. Если допустить нагрев утеплителя выше этой отметки, волокна сплавляются друг с другом и теплосохраняющие свойства ваты резко падают (я бы сказал, исчезают полностью).

Я практически не встречал случаев, когда для утепления перекрытий использовался этот материал. А все потому, что он имеет большое количество минусов:

1. Хрупкость. При неосторожном обращении волокна, сделанные из шлаков, разламываются, образуя мелкую пыль, которая может причинить вред здоровью человека.
2. Гигроскопичность. Материал хорошо впитывает влагу, поэтому не может использоваться для утепления поверхностей в тех местах, где существует опасность его намокания.
3. Остаточная кислотность. Утеплитель во влажном воздухе может агрессивно воздействовать на подверженные коррозии поверхности. Поэтому если уж утеплять пол чердака, то не теплоизолировать трубы водопровода.

Каменная вата

Базальтовая вата – эталон среди волокнистых утеплителей.

Если уж и выбирать, чем утеплить чердачное помещение (из рассматриваемой категории материалов), то я бы отдал предпочтение каменной вате. Ее волокна такие же по размеру, как и у шлаковой, но они не хрупкие и не пылят.

Что касается коэффициента теплопроводности, то он составляет от 0,077 до 0,12 Ватт/(м * К), а сам материал можно нагревать вплоть до + 600 градусов Цельсия. Каменная вата также гигроскопична, однако после испарения накопленной влаги восстанавливает свои теплоизолирующие свойства.

Кроме того, в продаже имеются материалы, которые пропитаны специальными гидрофобными веществами. То есть капли влаги, проникая в слой утеплителя, практически не задерживаются там, испаряясь через вентиляционные зазоры.

Из всех представленных на рынке разновидностей минеральной ваты мне больше всего нравится базальтовая. В отличие от классического утеплителя, в котором присутствуют в некоторых количествах шлаки, шихта, глина, известняк и другие, этот делается из минерала вулканического происхождения. А это придает ему улучшенные технические характеристики.

Так, при изготовлении каменной ваты используются формальдегидные смолы, которые связывают волокна между собой. То есть имеет место эмиссия вредных для человека химических соединений. Хотя она и минимальна, опасность причинения вреда здоровью сохраняется.

Утепление перекрытия холодного чердака минватой на основе базальта проводится максимально просто, так как теплоизолятор поставляется и в рулонах, и в матах строго фиксированного размера, которые легко размещаются между лагами.

Базальтовая вата является пожаробезопасным материалом, который не горит, не способствует распространению пламени и не выделяет опасные продукты горения. Поэтому она идеально подходит для утепления подкрышных помещений, а особенно эксплуатируемых.

Единственный минус этой разновидности утеплителя – довольно высокая цена, которая, впрочем, вполне оправдана высокими техническими характеристиками.

Марки минеральной ваты

Если вы приняли решение выполнить утепление перекрытия – цокольного или чердачного – минватой, помогу вам разобраться во всем многообразии волоконных утеплителей. То есть перечислю основные марки минеральной ваты и сферы их использования:

1. П75. Означает, что плотность утеплителя составляет 75 килограмм на кубометр. Она используется для утепления перекрытий, на которые не оказывается постоянная нагрузка (например, на неэксплуатируемом чердаке). Также такой ватой можно утеплять инженерные коммуникации.
2. П125. Подходит для утепления перекрытий внутри помещений. Но материал размещается между лагами, так как он не выдерживает значительную нагрузку. Зато обладает улучшенными звукоизоляционными свойствами, что важно при обустройстве перекрытий между жилыми помещениями.
3. ПЖ175. Теплоизолятор на основе минеральных волокон, который помимо высокой плотности отличается повышенной жесткостью. Применяется для утепления перекрытия цокольного или чердачного по железобетонной плите.
4. ППЖ200. Материал, аналогичный предыдущему по своим эксплуатационным свойствам и применению. Однако благодаря повышенным противопожарным свойствам его можно использовать для конструирования противопожарных перегородок.

В зависимости от плотности изменяется коэффициент теплопроводности и прочность утеплителя.

Советы по выбору

В заключение дам несколько советов, которыми и сам пользуюсь при приобретении волокнистого утеплителя для перекрытий:

1. Отдавайте предпочтение материалам, произведенным в Европейском союзе. Там к ним предъявляются очень высокие требования для сертификации, поэтому в качестве и безопасности можно не сомневаться.
2. Если говорить о фирмах, то я предпочитаю такие как УРСА, ИЗОВЕР, РОКВУЛ. Стоимость чаще всего зависит от плотности утеплителя, так как на производство более плотного теплоизолятора уходит больше сырья.
3. Не гонитесь за дешевизной и не покупайте стекловату и шлаковату. Они не только менее эффективны для утепления и звукоизоляции, но и создадут вам множество проблем во время монтажа.
4. При покупке уточните, как расположены волокна утеплителя. Тут есть два варианта:

• ориентированы строго вертикально – материал будет иметь отличные тепло- и звукоизоляционные свойства;
• ориентированы хаотично – изделие будет более прочным и хорошо переносить динамические нагрузки.

1. Проверьте, чтобы на упаковке материала было указано, что он соответствует требованиям ГОСТ России. Для этих утеплителей существует несколько нормативных документов: 9573-96, 21880-94 и 22950-95.
2. Удостоверьтесь, что заявленные на упаковке размеры теплоизоляторов соответствуют действительности. Для этого советую просто разорвать полиэтилен, в который завернуты плиты, и измерить их линейкой.

Один из лучших производоителей минеральной ваты на рынке.

Плитные утеплители

Теперь расскажу про еще одну категорию утеплителей для перекрытий – плитные. Я также часто сталкивался с ними в процессе работы. Они особенно популярны у начинающих строителей благодаря простоте монтажа.

Плитные утеплители прекрасно подходят для теплоизоляции перекрытий.

Когда начинаешь говорить с кем-то про плитный утеплитель, то сразу слышишь упоминание о пенопласте. И все, используя этот термин, представляют себе пористый и легкий материал, из которого каждый мальчишка строил кораблик в детстве.

Однако на самом деле пенопласты – это целая группа утепляющих материалов, производимых из полимерной пены. А конкретно для утепления перекрытий в строительстве используется два типа пенопластов – пенополистирол и пенополиуретан. Именно их я и опишу более подробно ниже.

Пенополистирол

Довольно недорогой утеплитель, который продается в каждом строительном магазине и используется чуть ли не в каждом втором строительстве. Пенополистирол делают из специального полимера, но используют для этого разные технологии. В результате на рынке присутствует несколько утеплителей, технические характеристики и эксплуатационные свойства которых довольно сильно отличаются.

Прессованный пенополистирол – классика жанра.

Более подробно об этом вы можете узнать из таблицы.

Название	Сокращение	Свойства
Беспрессованый суспензионный	ПСБ	Материал с однородной внутренней структурой и различной плотностью, которая и определяет его эксплуатационные свойства. Существует пенополистирол марки от 15 до 50. Чем меньше плотность, тем больше теплосохраняющие свойства, но хуже прочность. Для утепления лучше покупать материал с маркировкой ПСБ-С, который затухает во время пожара и не способствует распространению пламени.
Прессованный пенополистирол	ПС	Отличается повышенной твердостью, прочностью и гидрофобными свойствами. В отличие от предыдущей разновидности, в этом утеплителе отсутствует капиллярная система, а гранулы спрессованы. Он мало используется для утепления перекрытий, так как имеет высокую стоимостью. Больше подходит для изготовления многослойных утепляющих панелей.
Экструдированныйпенополистирол	ЭППС XPS	Наиболее эффективный плитный утеплитель из тех, которые я знаю. Он изготавливается по сложной технологии, когда вспененная сырьевая масса продавливается через специальные устройства, формируя плиты теплоизолятора. Материал имеет низкий коэффициент теплопроводности и высокую прочность. Его можно укладывать под стяжку пола без опорных лаг, то есть утеплять те перекрытия, которые будут служить полами.

Экструдированныйпенополистирол – материал с отличными техническими характеристиками.

Пенополиуретан

Обычно пенополиуретановая пена наносится на поверхности с помощью распылителя, но на рынке теплоизоляционных материалов мне встречались и плиты из этого материала. Они бывают мягкими, упругими и твердыми. Плотность утеплителя находится в промежутке от 20 до 200 килограмм на кубометр, то есть и теплосохраняющие свойства отличаются.

Листовой пенополиуретан – альтернатива напыляемому.

Плитный пенополиуретан имеет закрытую ячеистую структуру, поэтому не боится увлажнения. Однако, не выдерживает прямого воздействия солнечных лучей и распадается.

Зато другие технические характеристики на высоте:

• материал имеет нулевой уровень эмиссии химических соединений, поэтому безопасен для здоровья;
• не подвержен биокоррозии;
• отлично переносит механические воздействия.

Преимущества плитных утеплителей

Самый большой плюс этой категории теплоизоляторов, на мой взгляд, это простота установки и ее быстрота. Это уменьшает затраты на утепление перекрытий и сокращает сроки строительства.

Плитные утеплители несложно использовать в частном строительстве.

С другой стороны, их невозможно уложить на перекрытие без швов, которые часто становятся причиной непродуктивных потерь тепла. Однако если четко придерживаться технологии (я неоднократно описывал способы утепления с помощью пенополистирола и ЭППС), этой проблемы удается избежать.

Но существует еще одна категория утеплителей, которые идеально подходят для теплоизоляции именно горизонтальных перекрытий (в том числе чердака и цоколя). О них – в следующем разделе.

Утепление межэтажных перекрытий пенопластом

Выполняется в следующей последовательности:

• вымеряется расстояние между балками;

• вырезается утеплитель по размеру за минусом 1 см (для дальнейшей фиксации). Можно вырезать в размер, но тогда нужно фиксировать лист с помощью дюбелей-зонтиков, клея или специальной клеевой пены;

• утеплитель фиксируется колышками. Для этого деревянный колышек забивают между балкой и пенопластом;

• места стыков и соединения с балкой перекрытия задувают монтажной пеной;

• после высыхания лишняя пена обрезается;

• крепится полимерная пленка. В том случае, если планируется шпатлевка потолка.

Насыпные утеплители

Существует несколько разновидностей теплоизоляционных материалов этой категории, существенно отличающиеся друг от друга своими техническими характеристиками. Я расскажу о тех, с которыми чаще всего приходилось иметь дело.

Пенопластовая крошка

Пенопластовая крошка.

Этот утеплитель представляет собой пенополистирольные гранулы, которые не склеены между собой. Суть тут в том, что при склеивании гранул плотность материала увеличивается, а теплосохраняющие свойства падают.

А если утепляемую поверхность просто засыпать гранулами, между ними останется большее количество воздуха, который увеличивает эффективность работы материала. Но одновременно с уменьшением плотности падает и прочность, что не всегда приемлемо.

Поэтому пенопластовыми гранулами я советую утеплять перекрытия уже построенных жилищ в том случае, если нужно заполнить какие-то труднодоступные места или плотности. И засыпать его нужно не лопатой, а компрессором, который поможет плотнее уложить гранулы и уменьшить их усадку.

Огромными недостатками этого утеплителя я считаю плохие противопожарные свойства и возможность повреждения грызунами.

Сыпучий пеноизол

Сыпучий пеноизол, уложенный на перекрытие чердака.

Если взглянуть мельком, то этот материал очень похож на рассыпной пенопласт, но внимательный человек заметит, что и по структуре, и по свойствам утеплители совершенно разные.

Отличия пеноизола следующие:

• отдельные элементы утеплителя напоминают не круглые гранулы, а хлопья снега;
• материал более мягкий на ощупь.

Используется для утепления межэтажных перекрытий и стен. В отличие от пенопласта не горит и не выделяет в воздух опасных продуктов горения.

Плюс пеноизола еще и в том, что он хотя и пропускает через себя влагу, но не впитывает ее. Поэтому материал всегда выполняет возложенные на него функции и не препятствует инфильтрации воздуха сквозь ограждающие конструкции.

Гранулированное пеностекло

Гранулированное пеностекло – дорогое удовольствие.

Утеплитель, который делается из стеклянного боя. В процессе производства его расплавляют и смешивают с углем. Под воздействием температуры из последнего выделяется углекислый газ, который после застывания придает стеклу пористую структуру.

Материал поставляется в виде гранул или щебня и имеет следующие характеристики:

• абсолютно не поглощает влагу;
• не подвержен горению
• имеет низкий коэффициент теплопроводности (от 0,04 до 0,08);
• выдерживает очень большие механические нагрузки;
• может эксплуатироваться при температуре от – 250 до + 250 градусов Цельсия.

Этот материал я использовал в качестве наполнителя для бетона, которым заливались перекрытия. В результате стяжка приобретала теплосохраняющие свойства без дополнительных трудозатрат.

Главный минус этого утеплителя – очень высокая стоимость. В частном строительстве он практически не используется именно из-за этого. Хотя плюсов хоть отбавляй.

Керамзит

Керамзит – древнейший утеплитель, которым утепляли полы еще наши деды.

Этот материал, изготавливаемый из глины методом ее обжига, известен с незапамятных времен. Он достаточно дешев, прочен и имеет хорошие теплосохраняющие свойства. Может использоваться для утепления горизонтальных поверхностей, в том числе и находящихся под нагрузкой.

К плюсам этого вида утеплителя я могу отнести:

• неподверженность биокоррозии – в утепляющем слое не появляется плесень и грибки, не заводятся грызуны;
• высокие противопожарные свойства – материал не воспламеняется и не способствует распространению огня;
• абсолютно безопасен для здоровья – имеет нулевую эмиссию вредных для человека веществ;
• не вступает в химические реакции с другими веществами – именно поэтому его можно использовать как наполнитель для бетона.

Минус в том, что хотя керамзит и плохо впитывает влагу, он с такой же неохотой ее и отдает. А мокрый утеплитель, как вы понимаете, намного хуже справляется с возложенными на него задачами.

Эковата

Эковата – не самый экологичный материал.

Теплоизолятор, который разработан европейскими специалистами как способ утилизации отходов, содержащих целлюлозные волокна. Делается утеплитель из газетной бумаги с небольшим добавлением картона. Чтобы материал соответствовал требованиям противопожарной безопасности в него добавляются антипирены.

Утеплять эковатой можно не только горизонтальные межэтажные перекрытия, но и стены. Наносится он с помощью компрессора или вручную. В зависимости от этого меняется и плотность – от 45 до 90 кг на кубометр.

Материал не обладает высокими гидрофобными свойствами, но при намокании быстро высыхает. При этом утеплитель дает усадку, что снижает его теплоизоляционные свойства.

Еще один минус – небольшой срок службы. С учетом климатических особенностей России он составляет до 10 лет. Поэтому лично я советую использовать альтернативные варианты.

Перлит

Перлит – вулканический минерал, который утеплит ваш дом.

Материал, который, как и базальтовая вата, имеет вулканическое происхождение. Перлитовая руда в процессе обработки нагревается до 1000 градусов Цельсия, благодаря чему из нее испаряется лишняя влага. В процессе этого перлит приобретает пористую структуру.

Утеплитель, уложенный в перекрытия, отлично предохраняет помещения от потерь тепла, но не препятствует инфильтрации воздуха. Он полностью пожаробезопасен и химически нейтрален.

Плотность материала составляет от 60 до 100 килограмм на кубометр, поэтому коэффициент теплопроводности составляет от 0,04 до 0,05 Вт/(м * К).

Для облегчения монтажа часто гранулы перлита смешивают с битумными мастиками. В результате материал становится клейким и легко укладывается на любые поверхности, даже не горизонтальные. После застывания образуется бесшовный теплоизоляционный слой, который отлично сохраняет тепло внутри помещений.

Вермикулит

Вермикулит – утеплитель на основе слюды.

Изготавливается из слюды, добываемой карьерным способом. На заводе сырье дробится на щебень мелкой фракции, который нагревается до 700 градусов Цельсия. Как и в случае с перлитом, происходит вспенивание минерала, благодаря чему гранулы становятся пористыми.

Огромным плюсом этого материала является неограниченный срок его службы. При изготовлении утеплителя не используется клей или какие-либо химические соединения, которые могут испортиться в процессе эксплуатации.

Что касается остальных технических характеристик, то они тоже на высоте:

• плотность составляет от 65 до 150 кг на кубометр;
• коэффициент теплопроводности – от 0,048 до 0,06 Вт (м * К);
• имеет противопожарные свойства;
• не выделяет опасных химических соединений;
• не препятствует инфильтрации воздуха.

Вермикулит хорошо распределяет влагу внутри слоя утепления. То есть, при увлажнении участка перекрытия, утепленного вермикулитом, он распределит жидкость внутри, а общие теплосохраняющие свойства при этом не изменятся.

Стоимость вермикулита вполне доступна, поэтому его вполне можно использовать в частном строительстве для утепления чердачных и цокольных перекрытий.

Опилки

Опилки – очевидный, но не лучший выбор.

Я не сторонник этого утеплителя, но не упомянуть о нем не могу. Хотя материал и имеет низкую теплопроводность, самостоятельно его лучше не использовать, так как он мало того, что впитывает влагу, так потом еще и гниет.

Поэтому его рекомендую смешивать с другими материалами:

• глиной;
• керамзитом;
• вермикулитом;
• перлитом.

В этом случае пары воды, попадая в опилки, отводятся через перечисленные выше утеплители.

Но тут есть один момент. Для утепления подходят очень мелкие опилки, которые образуются при обработке дерева на современных высокооборотистых станках. А их достать не так просто. Следовательно, не морочьте себе голову и используйте другие материалы. Тем более что я назвал вам их более чем достаточно.
