Приготовление мяса на углях становится традиционным блюдом времяпрепровождения с друзьями или родственниками. Готовить его можно по-разному, но не все способы удобные. Одним из лучших является мангал. При этом хорошо, когда он находится под навесом или в беседке. В этом случае даже непогода не станет помехой для вкусного обеда или ужина. Но есть один недостаток. В беседке приходится находиться рядом с мангалом, это приводит к неприятному соседству с дымом от углей. Чтобы избавиться от него, потребуется соорудить вытяжку. Как это можно сделать из листового металла? Об этом речь пойдет в статье.
Нужна ли вытяжка
Вытяжка для мангала нужна не только из-за неприятного запаха дыма, хотя эта причина является основной. Другими доводами в пользу необходимости такой конструкции служат:
- контролируемый огонь;
- отсутствие копоти;
- меньшее воздействие ветра;
- законченный внешний вид мангала.
Благодаря наличию вытяжки у мангала можно не переживать, что огонь может выйти из-под контроля и перекинуться на предметы, которые находятся рядом. При открытом огне дым и копоть поднимаются к кровле беседки. При этом копоть оседает на всех поверхностях. Следствием этого является необходимость постоянной уборки или порча материалов. Вытяжка дает возможность выбрасывать копоть направлено, поэтому она не причиняет такого вреда. Благодаря наличию вытяжки на правильной высоте возникает направленная тяга. Она дает возможность быстрее разжечь угли, а также уменьшает степень воздействия порывов ветра. С вытяжкой мангал имеет законченную конструкцию, что очень важно для гармонии в интерьере.
Металлические дымоходы
Главные функции дымохода – сбор и вывод дыма и продуктов горения. Для идеального выполнения этих задач поверхность вытяжки должна быть гладкой, малейшие шероховатости и частички ржавчины уменьшают тягу. Поэтому для изготовления вытяжки лучше всего использовать гладкие стальные листы. Из подобного материала делают вытяжные зонты.

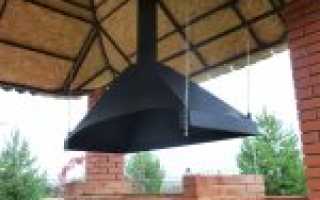

Конструкция зонта напоминает воронку. Ее «горлышко» должно иметь большую площадь, в 2-4 раза больше мангала. Пример подобной конструкции смотрите на фото ниже.
Для быстрого вывода дыма из беседки зонт оборудуют механическими или электрическими фильтрами. При монтаже используют изолирующие пленки и составы для прокладки электропроводки. Однако, если вы пользуетесь беседкой лишь в теплое время года – от вентиляторов и фильтров лучше отказаться.
Какой материал выбрать
Для сооружения вытяжек в беседках используется два основных типа материала:
- металл;
- кирпич.
Кирпич чаще всего используется в стационарных конструкциях мангалов, которые также выполнены из кирпича. Такие вытяжки обладают приятным внешним видом, но имеют ряд недостатков, к которым можно отнести определенную сложность в очистке. В некоторых случаях добиться идеальной чистоты такого дымохода так и не удается. Конструкция такой вытяжки получается довольно громоздкой и требует определенных умений для правильного сооружения. Кроме того, стоимость такого проекта в разы выше, чем у металлической вытяжки. В силу этих минусов выбор часто падает именно на металлические вытяжки. У последних легко выделить следующие преимущества:
- возможность самостоятельной сборки;
- сравнительная простота монтажа;
- небольшой вес;
- доступность материалов;
- гладкие внутренние стенки;
- простота чистки;
- возможность выбора формы.
Вытяжку из листового металла сможет собрать каждый, кто обладает определенными навыками работы с электроинструментом и сварочным аппаратом. При этом нет ограничений по выбору формы или способа оформления. Монтаж металлической конструкции проще, чем кирпичной. При этом общая стоимость проекта выходит в несколько раз дешевле. Самое интересное, что можно использовать материал, который, возможно, стоит у пользователя без дела. Металлическая вытяжка не оказывает нагрузки на основание беседки. Чистка такого зонта проще, чем кирпичного. Это объясняется возможностью применения различных средств, которые на кирпичной кладке оставили бы высолы.
Кроме того, стенки металла имеют гладкую поверхность. Это уменьшает вероятность налипания на них сажи, чего не скажешь о кирпичном варианте конструкции. Выкрасить металлическую вытяжку легко в любой желаемый цвет. При этом необходимо использовать специальный красящий состав, который устойчив к высоким температурам. Металлическая вытяжка может быть съемной и монтироваться только в сезон.
Дымоходы для кирпичных мангалов
Для беседок с кирпичным мангалом используют усложненные конструкции вытяжек. Они должны не только выполнять функцию по выводу дыма наружу, но и иметь привлекательный вид (см. фото ниже).
Подобные конструкции имеют свои плюсы:
- нагревается гораздо меньше метала;
- быстро выводит дым наружу за счет литой конструкции;
- оригинальный дизайн;
- легки в ремонте и обслуживании;
- совмещают функции вытяжки и жаровни.
Однако кирпичные вытяжки стоят гораздо дороже металлических. Учитывая, что неподготовленному человеку сложить конструкцию будет проблематично, потребуется привлечение специалистов.
Для строительства дымоходов и печей из кирпича применяют только огнеупорные материалы. В качестве раствора используют смесь из песка и глины (3:7). После сушки и обжига смесь затвердевает и набирает отличную прочность.
Требования к конструкции
Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:
- устойчивость к коррозии;
- достаточная площадь воронки;
- правильная толщина металла.
Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.
При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.
Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.
Изготовление на дому
Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа. Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.
Читайте также:
Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности. Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.
Сборка собственного варианта
Для успешного завершения всего проекта понадобятся такие компоненты вытяжки:
- листовой металл;
- уголки с размером 25×25×2 мм;
- заклепки и саморезы;
- огнестойкая краска;
- сварочный аппарат;
- болгарка;
- дрель;
- заклепочник.
Первым делом потребуется собрать каркас вытяжки, чтобы впоследствии обшить ее металлом. Размеры изделия будут зависеть от размеров используемого мангала. Всего потребуется изготовить три части каркаса:
- основание;
- купол;
- переход на трубу.
Основание необходимо, чтобы вся конструкция держалась на мангале или закрывала боковые стенки от порывов ветра. Необходимо рулеткой произвести замеры мангала, чтобы правильно подобрать размер вытяжки. Следующим шагом производится подготовка уголка к обработке. Для этого он очищается от ржавчины или отмывается от заводской консервирующей смазки. Следующим шагом является нарезка заготовок вытяжки из металлического уголка.
Первым модулем, который будет изготовлен является основание. Его основой служит прямоугольник. Меньшая его сторона равна высоте основания, а большая – длине мангала. Хорошо, если торцы заготовок этого треугольника будут иметь угол в 45 градусов. После этого они выкладываются на ровной поверхности и прихватками сварки объединяются в общую конструкцию. После прихваток необходимо проверить углы и выполнить полную проварку швов. Когда прямоугольник готов, к нему можно приварить боковые стенки. Их высота равна высоте прямоугольника, а ширина – глубине мангала. В результате должен получиться ящик без одной из стенок.
Следующим модулем, который будет собран, является основание купола вытяжки. Он собирается по образцу предыдущего изделия, только в нем присутствуют все стенки и его высота несколько меньше, чем у опорного основания. Пример можно видеть на иллюстрации выше. Теперь необходимо изготовить основание переходника на трубу. Оно представляет собой небольшой квадрат. Он также собирается методом сварки из металлического уголка, как показано на иллюстрации ниже.
Когда он будет готов, можно перейти к фиксации перемычек, которые будут находиться под углом. Вымеряется желаемая высота вытяжки и делается нарезка заготовок. После этого они привариваются одной стороной к основанию вытяжки, а другой к подготовленному ранее квадрату.
Следующим шагом будет сборка параллелепипеда, который будет выполнять роль трубы. Его размеры могут отличаться в зависимости от проекта, но конструкция остается такой, как показано на картинке выше. По готовности всех элементов их можно окрасить в серый или другой цвет. Главным требованием является устойчивость краски к высоким температурам. Когда все компоненты высохли, можно приступить к их обшивке. Для этого используется оцинкованный металл или нержавеющая сталь. Для каждого модуля делается выкройка стенок, по возможности она должна быть такой, чтобы охватывать все стороны модуля и фиксироваться только с одной стороны.
Крепится обшивка с помощью заклепок. Для этого размечаются и сверлятся отверстия как в обшивке, так и в раме. Отверстия совмещаются, и в них вставляется заклепка после чего производится фиксация заклепочником. После обшивки основание можно закрепить на мангале, а к нему зафиксировать остальные модули конструкции. Видео о сборке конструкции из оцинкованного металла без каркаса есть ниже.
Составные части
Любая вытяжка для мангала состоит из зонта и дымохода. Рекомендуется добавить жироуловитель и дымоотсос (электрический вентилятор создающий тягу). Больше всего распространена конструкция из металлических подвесного зонта и дымохода. Она обеспечивает полную свободу за мангалом и довольно дешево. Там, где мангал стоит у стены или выбран тяжёлый материал (например: кирпич), зонт опирается на 1, 2 или 3 стенки. В последнем варианте мангал сильно похож на камин.
Зонт
Зонт для вытяжки нужен чтобы собрать воздух над мангалом с дымом, жиром и гарью. Наиболее доступный материал для зонта — листовая жесть. Вес при этом будет небольшим.
Металлический зонт может сильно нагреваться. Будьте осторожны.
Если зонт делается из кирпича или бута, внутренняя поверхность должна быть без уступов и плавно сходиться к дымоходу. Расстояние от нижней части зонта вытяжки до жаровни должно быть не менее 75 см.
5 см отбортовка по низу зонта увеличивает КПД вытяжки: тянет из-под зонта, а не со всех сторон.
Для уверенного отсоса газов, зонт вытяжки с принудительным дымоотводом рекомендуется сделать больше площади жаровни на 20-30%.
Вытяжка с естественной тягой требовательна к высоте трубы, площади канала и размеру зонта. Последний может превосходить размер жаровни в 5-8 раз. По этому вариант на пассивной тяге нами не рекомендован и не рассматривается.
Рекомендуем: Перекрестное утепление каркасного дома: материалы, порядок работ, эффективность
Сечение дымохода
СП 7.13130.2013 5.8. Сечение дымовых труб (дымовых каналов), выполненных из глиняного кирпича или жаростойкого бетона в зависимости от тепловой мощности печи, следует принимать не менее: 140 x 140 мм — при тепловой мощности печи до 3,5 кВт; 140 x 200 мм — при тепловой мощности печи от 3,5 до 5,2 кВт; 140 x 270 мм — при тепловой мощности печи от 5,2 до 7 кВт.
Для мангала с тепловой мощностью 15 кВт нужен дымоход с естественной тягой, площадью сечения 0,081 м2. Что означает размеры для квадратного дымоотвода не менее 285 х 285 мм, для круглого — диаметр не менее 321 мм.
Для вытяжки над мангалом с принудительным дымоотсосом сечение дымохода должно быть не менее гидравлического диаметра (D) который мы определяли в расчётах и не меньше чем по СП 7.13130.2013 П 5.8.
Проход перекрытия
Тонкостенные железные или асбоцементные трубы сильно нагреваются продуктами горения и для прохода перекрытий и кровли требуются специальные теплоизоляционные прослойки.
Кирпичные трубы в тех же местах образуют утолщения, что снижает температуру на их внешней поверхности ниже критичной.
Проход перекрытий и кровли для дымохода из специальных сэндвич-труб не требует какого-то дополнительного узла. Мы рекомендуем сэндвич трубы для дымохода. Это удобный компромисс между ценой, трудоёмкостью и безопасностью.
Высота дымохода, согласно правилам пожарной безопасности, не должна быть ниже, чем указано на фото.
Высота дымохода над крышей и относительно соседних зданий
Вентилятор (дымоотсос)
Вентилятор для вытяжки над мангалом обязателен: без него организовать нужную тягу почти невозможно. Подойдет не любой вентилятор для вытяжек, они ещё называются канальными. Нужен высокотемпературный или термостойкий вентилятор.
На что нужно обратить внимание:
- Производительность — вентилятор должен обеспечить тягу не меньше расчетной;
- Термостойкость — нужен высокотемпературный вентилятор;
- Посадочное место — есть под круглые и прямоугольные каналы, размер должен подходить под сечение вашего дымоотвода.
Бывают осевые вентиляторы и центробежные. Осевые компактнее, но громче центробежных.
Монтаж вентилятора производится вне помещения с мангалом. Это связано с шумом от его работы и тем, что отводимым газам нужно остыть.
Искрогаситель
СП 7.13130.2013 5.13. Дымовые трубы для печей на дровах и торфе на зданиях с кровлями из горючих материалов следует предусматривать с искроуловителями из металлической сетки с отверстиями размером не более 5 x 5 мм и не менее 1 x 1 мм.
В нашем случае, это обязательно. Какая бы кровля у беседки с мангалом или летней кухни ни была: участки небольшие, и рядом в опасной близости какое-то строение обязательно будет.
Кроме сетчатых искрогасителей (искроуловителей) есть конструкции в виде дефлектора:
Жироуловитель
Жироулавливающий фильтр для вытяжки над мангалом — важное и очень рекомендуемое дополнение. Жироуловитель защищает внутренности вытяжки от жира, а значит на жировую плёнку не будет налипать сажа и смолы из дыма.
Наличие жироуловителя не защитит полностью от оседания сажи на внутренние поверхности, но сильно уменьшит такие отложения.
Жироуловитель, обычно, это несколько слоёв перфорированного алюминия или жести или сложная лабиринтная конструкция для профессиональных вытяжек. Газ с жировой взвесью, попадая в такой фильтр, оседает в нём. Жироуловитель периодически моется при помощи бытовой химии против жира или средствами для посуды.
Грибок, дефлектор
СП 7.13130.2013 5.12. Устья дымовых труб следует защищать от атмосферных осадков. Зонты, дефлекторы и другие насадки на дымовых трубах не должны препятствовать свободному выходу дыма.
Вариантов дефлектором очень много. Есть варианты совмещения искроуловителя и дефлектора. Есть даже такие что усиливают тягу если есть ветер, но прибавка к тяге небольшая и в нашем случае интереса не вызывает. Меньшее сопротивление (если такой параметр указан) и внешний вид — вот 2 основных критериев выбора.
Советы по эксплуатации
В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.
Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см.
Специфики
Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.
Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него
Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:
Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить
Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор
Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.
Резюме
Как видно, вытяжка для мангала является отличным дополнением, которое повышает комфорт прибывания в беседки во время готовки. Ее несложно соорудить своими руками. Недостающий инструмент можно попросить у друзей или заказать изготовление каркаса по предоставленным чертежам. Обшивка осуществляется самостоятельно. Удобным в беседке является использование разборного мангала и схемной вытяжки. В этом случае дымоход может оставаться на своем месте, а сама воронка демонтируется на зимние месяцы. При этом отдельные модули вытяжки лучше скрепить болтовым соединением. Хранить конструкцию можно в гараже или кладовке. Разборной мангал также можно изготовить своими руками или купить готовый вариант. При выборе особое внимание стоит обратить на толщину металла, чем она больше, тем дольше прослужит конструкция мангала. Если вытяжка будет храниться при постоянной температуре, тогда уменьшается вероятность коррозионных процессов.
