Вытяжной вентилятор в ванную комнату: установка системы своими руками

Ванная комната и туалет — это зоны с высокой влажностью и запахами. Установка вытяжного вентилятора улучшает качество воздуха и предотвращает плесень и грибок, что важно для здоровья. В статье мы расскажем, как выбрать вытяжной вентилятор для санузла и предоставим пошаговую инструкцию по установке системы вентиляции своими руками, что поможет создать комфортные условия в доме без привлечения специалистов.

Для чего нужен вентилятор

Современные материалы и технологии отличаются отличными теплоизоляционными характеристиками. Это способствует сохранению тепла в жилых помещениях, однако может негативно сказаться на естественной циркуляции воздуха.

Не стоит полностью отказываться от удобных новшеств, но важно обеспечить правильное функционирование вентиляции. Эффективным решением для улучшения ее работы станут вытяжные системы в ванной и туалете.

Установка вытяжного вентилятора в ванную комнату своими руками — задача, с которой может справиться большинство домашних мастеров. Эксперты отмечают, что правильный выбор устройства и его грамотная установка значительно улучшают микроклимат в помещении, предотвращая появление плесени и неприятных запахов. При выборе вентилятора важно учитывать мощность, уровень шума и тип управления. Специалисты рекомендуют заранее подготовить необходимые инструменты и материалы, а также ознакомиться с инструкцией по установке. Важно обеспечить надежное подключение к электросети и правильное размещение устройства для максимальной эффективности. Следуя рекомендациям, можно не только сэкономить на услугах профессионалов, но и получить удовлетворение от выполненной работы.

https://youtube.com/watch?v=Io9bplg2oJ0

Требования к вентиляторам

В проекте любого здания обязательно присутствуют вентиляционные шахты, которые обеспечивают отток воздуха из помещений. Приток происходит посредством проветривания.

Воздухообмен помещения должен соответствовать требованиям СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и СНиП 2.08.01-89 «Жилые здания».

По этим нормам приток воздуха:

• в жилой зоне должен составлять не менее 30 куб. м/час на человека;
• в кухне максимальное значение этого показателя — 90 куб. м/час;
• в совмещенном санузле — не менее 50 куб. м/час.

Сумма необходимого объема воздуха, поступающего в дом, должна быть равна сумме объема выводимого. Отсутствие этого равенства сигнализирует о нарушениях в работе вентиляции. Отсюда — образование конденсата на окнах и появление микроорганизмов на стенах.

Необходимый суммарный объем выводимого воздуха и есть выражение требуемой производительной мощности вытяжки в санузле.

Из величины этих показателей следует исходить при выборе электрического прибора.

Этап установки	Необходимые инструменты и материалы	Полезные советы и рекомендации
1. Подготовка к установке	– Рулетка, карандаш, уровень – Дрель, перфоратор (при необходимости) – Отвертки, плоскогубцы – Защитные очки, перчатки	– Определите оптимальное место для вентилятора (как можно выше, подальше от двери). – Убедитесь в наличии доступа к электропроводке. – Проверьте целостность вентиляционного канала.
2. Монтаж вентилятора	– Вытяжной вентилятор – Крепежные элементы (дюбели, саморезы) – Герметик, монтажная пена (при необходимости)	– Если отверстие в стене/потолке меньше диаметра вентилятора, расширьте его. – Установите вентилятор строго горизонтально/вертикально. – Загерметизируйте щели между вентилятором и стеной для предотвращения утечек воздуха.
3. Подключение к электросети	– Электрический кабель (соответствующего сечения) – Клеммные колодки или WAGO-соединители – Индикаторная отвертка – Изолента	– Отключите электропитание в ванной комнате перед началом работ. – Подключайте вентилятор к отдельной линии или к выключателю света. – Соблюдайте полярность подключения (фаза, ноль, заземление). – Проверьте надежность всех соединений.
4. Установка обратного клапана (опционально)	– Обратный клапан (лепестковый или гравитационный) – Герметик	– Обратный клапан предотвращает попадание холодного воздуха и запахов из вентиляционного канала. – Установите его непосредственно за вентилятором или в начале воздуховода.
5. Проверка и тестирование	– Отсутствуют специальные инструменты	– Включите вентилятор и проверьте его работу. – Убедитесь в отсутствии посторонних шумов и вибраций. – Проверьте эффективность вытяжки (например, с помощью листа бумаги).
6. Декоративная отделка (опционально)	– Декоративная решетка – Крепежные элементы для решетки	– Установите декоративную решетку, чтобы скрыть вентилятор и придать эстетичный вид. – Убедитесь, что решетка не препятствует потоку воздуха.

Интересные факты

Вот несколько интересных фактов о вытяжных вентиляторах в ванной комнате и их установке:

1. Улучшение качества воздуха: Вытяжные вентиляторы помогают удалять избыточную влагу, запахи и загрязнения из воздуха, что особенно важно в помещениях с высокой влажностью, таких как ванная комната. Это не только предотвращает образование плесени, но и улучшает общее качество воздуха в доме.

2. Энергетическая эффективность: Современные вытяжные вентиляторы часто оснащены датчиками влажности и таймерами, что позволяет им автоматически включаться и выключаться в зависимости от уровня влажности в помещении. Это помогает экономить электроэнергию и продлевает срок службы устройства.

3. Установка своими руками: Установка вытяжного вентилятора в ванную комнату может быть выполнена самостоятельно, если следовать инструкциям и учитывать некоторые нюансы, такие как выбор правильного места для установки, соблюдение требований к электробезопасности и правильное подключение к вентиляционной системе. Это может существенно сэкономить деньги на услугах профессионалов.

Виды вытяжных вентиляторов

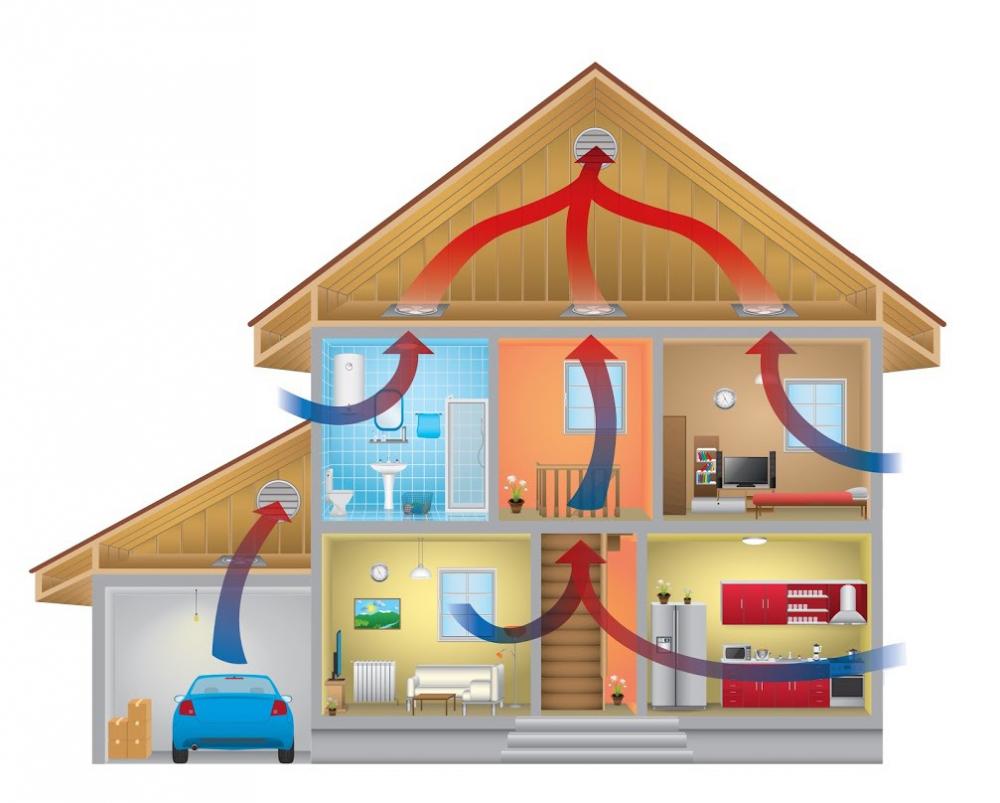

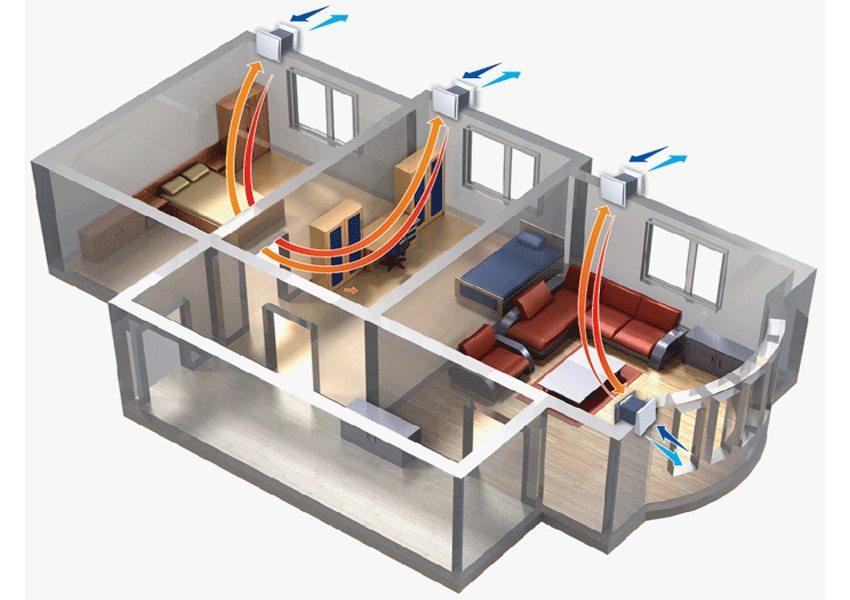

Вентиляция делится на два типа: естественную и принудительную. В частных домах воздуховоды обычно размещают так, чтобы избежать резких изгибов, что позволяет воздуху двигаться естественным образом благодаря смене зон с высоким и низким давлением.

В многоэтажных зданиях, где вентиляционная шахта обслуживает несколько квартир, организовать естественную вентиляцию значительно сложнее. Существует множество факторов, которые мешают ее эффективной работе. Поэтому в таких случаях чаще всего используют принудительную вентиляцию.

Для улучшения воздухообмена на вентиляционные отверстия устанавливают вытяжные вентиляторы. Они создают поток воздуха в вентиляционной шахте, формируя зону пониженного давления в помещении, что способствует притоку свежего воздуха с улицы.

Существует три основных типа вентиляторов.

Осевые

Устройство представляет собой лопасти, закрепленные на оси электродвигателя, и заключенные в цилиндрический корпус.

В зависимости от крепления они бывают:

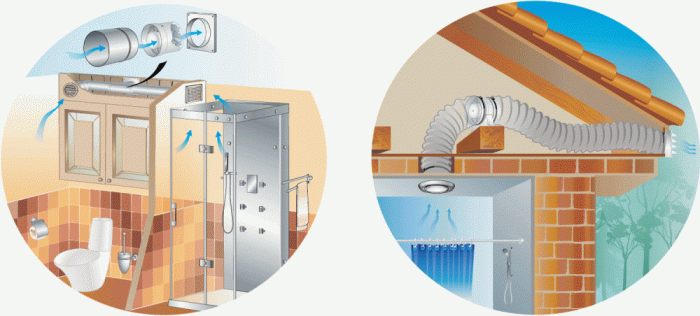

1. Накладные, то есть размещаются непосредственно на выходе вентиляции. Это самая популярная модель, поскольку такой электроприбор легко устанавливать и обслуживать.
2. Канальные. Могут располагаться внутри вентиляционных труб или служить соединительным элементом системы. Важно обеспечить свободный доступ к этой части вентиляции, поскольку любое устройство нуждается в периодической чистке и смазке.

Накладные вентиляторы удобны в эксплуатации, но издают больше шума. Канальные — более тихие; используются в разветвленных системах, обслуживающих помещения площадью более 15 кв. м.

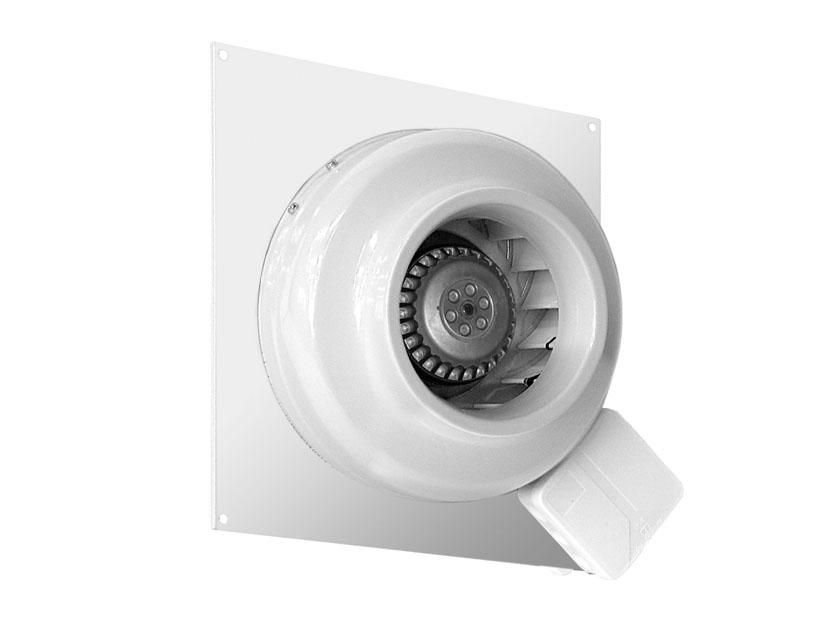

Радиальные (центробежные)

Лопасти радиального вентилятора установлены на цилиндре, который вращается внутри более широкого цилиндра. В процессе вращения устройство направляет воздушный поток к центру системы, откуда он поступает в воздуховод.

В центробежных вентиляторах важную роль играет форма лопастей:

• Лопасти, загнутые назад, работают тише, легче поддаются регулировке, но обеспечивают меньший напор воздушного потока;
• Лопасти, загнутые вперед, создают более сильный воздушный поток, но при этом производят больше шума.

Центробежные вентиляторы способны эффективно справляться с большими объемами воздуха. Они отличаются высокой надежностью и экономичностью в использовании.

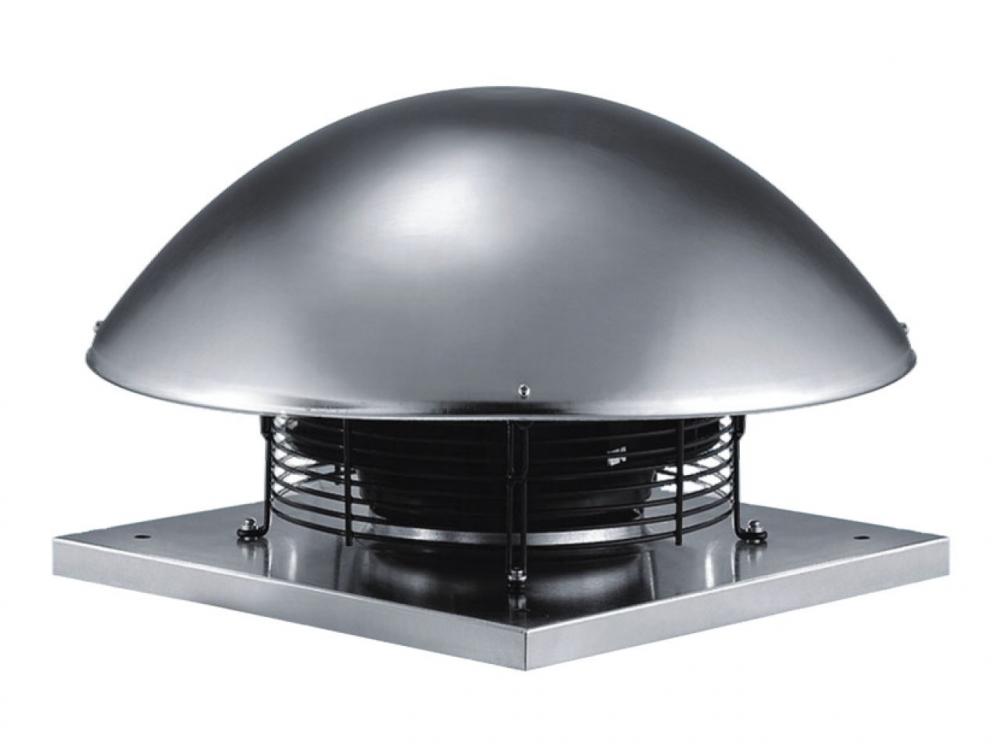

Крышные

Крышные устройства предназначены для размещения на внешних выводах вентиляционных шахт на крыше дома.

Они состоят из:

• вентилятора;
• двигателя;
• демпферной прокладки, отвечающей за виброизоляцию;
• механизма авторегулирования воздушного потока.

Чаще всего в них используется радиальный вид вентилятора, поскольку такое устройство более неприхотливо в эксплуатации, обладает хорошей производительной мощностью и потребляет меньше электроэнергии.

Критерии выбора

Как упоминалось ранее, в помещениях существуют определенные стандарты воздухообмена. При выборе вентиляционного электроприбора для ванной комнаты важно учитывать эти требования.

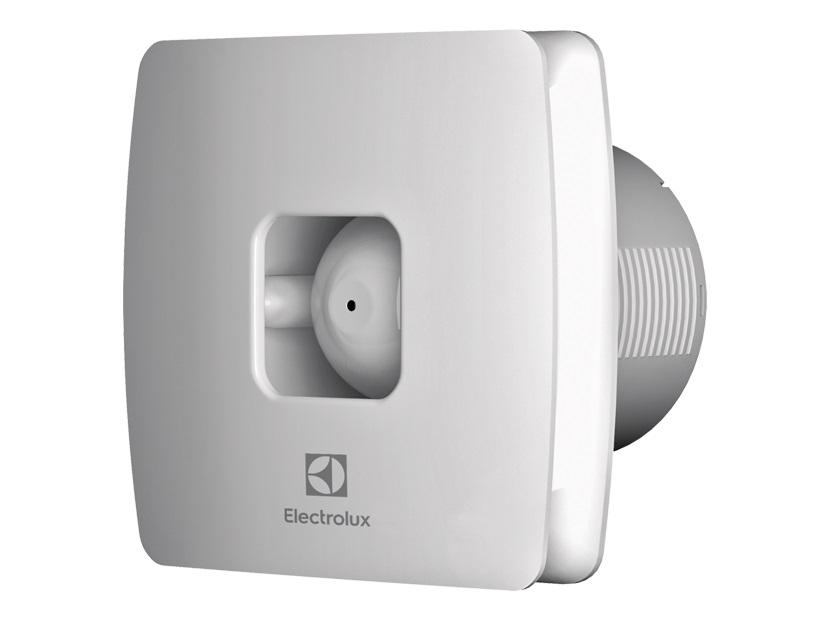

Наиболее распространенными в ванных комнатах являются накладные осевые и радиальные вентиляторы.

Производительность

Производительность вытяжки измеряется в количестве кубических метров воздуха, которое устройство способно вывести за час из помещения.

По СНиПам:

1. Если санузел совмещенный, то как приток, так и отток воздушного потока должен составлять 50 куб. м/ч на человека.
2. Если нет — в ванной комнате он должен быть 25 куб. м/ч.

Производительная мощность вытяжки указана в сопроводительных документах. Ее нужно сравнить с нормами для конкретного помещения и выбрать оптимальный вариант.

Безопасность

Поскольку вытяжка подключается к электрической сети, а ванная комната характеризуется повышенной влажностью, важно уделить внимание безопасности данной конструкции.

Существует определенный стандарт безопасности для электрических устройств, которые работают в условиях повышенной влажности.

В техническом паспорте прибора этот стандарт обозначается как IP, за которым следуют две цифры:

• первая цифра — от 0 до 6 — указывает на уровень защиты от различных посторонних частиц, которые могут попасть внутрь устройства с воздушным потоком;
• вторая цифра — показывает степень защиты от влаги.

Электрические устройства, предназначенные для использования в ванной, должны иметь уровень защиты не ниже IP 34.

Уровень шума

Этот параметр также важен при выборе устройства. Звуки свыше 35 дБ воспринимаются человеческим ухом как раздражающий шум. Даже если вентилятор работает не постоянно, а включается время от времени, звук, издаваемый им, обращает на себя внимание.

Поэтому, чем тише работает электроприбор — тем лучше. Обязательно следует обратить внимание на соответствующие характеристики в руководстве по эксплуатации.

Мощность

Производительность устройства напрямую зависит от его мощности, которая указана в техническом паспорте.

Вытяжные вентиляторы не функционируют непрерывно, поэтому они не создают значительной нагрузки на электрическую сеть. Тем не менее, важно ознакомиться с их потреблением электроэнергии.

Как правило, расход энергии составляет от 7 до 20 кВт в час. Если вентилятор имеет дополнительные функции, потребление может возрасти максимум на 10 % от указанной мощности.

Не стоит выбирать слишком мощное устройство, так как это может привести к увеличению производительности, что, в свою очередь, усилит поток воздуха и создаст нежелательные сквозняки. Это также является нежелательной ситуацией для работы вентиляционной системы. Поэтому рекомендуется подбирать электроприбор, который будет соответствовать требованиям конкретного помещения.

Дополнительные функции

Для удобства работы в некоторых моделях предусмотрены дополнительные функции.

Обычно это:

1. Таймер. Позволяет выставить время включения или выключения устройства, тем самым предоставляя ему возможность успешно выполнять свои функции.

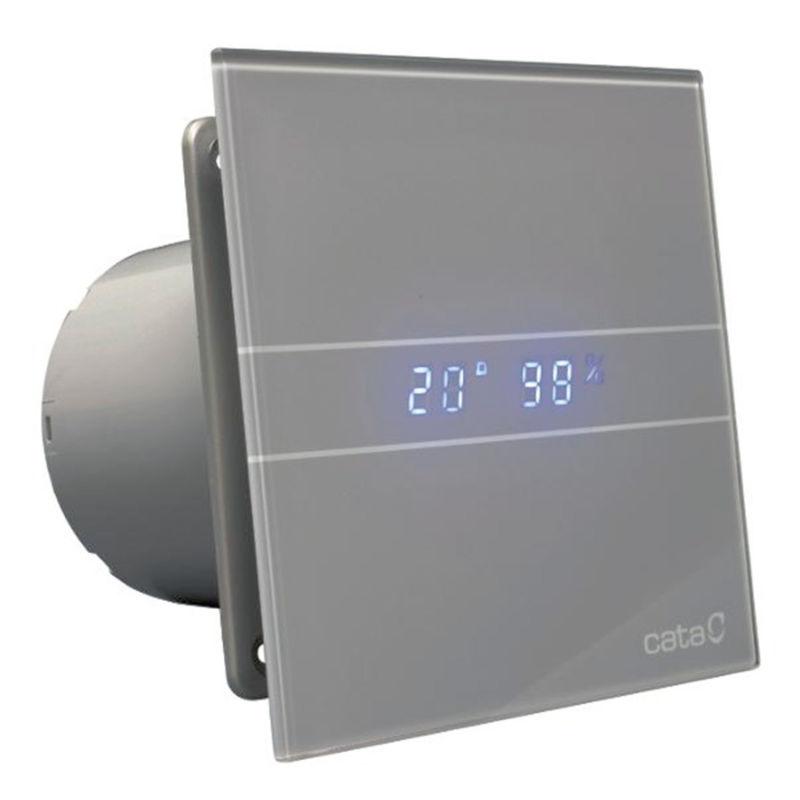

2. Гигростат. Контролирует состояние воздуха на предмет повышенной влажности. Как только влажность начинает превышать норму, автоматика включает вытяжку. Вентилятор работает до тех пор, пока содержание влаги в воздухе не опустится до допустимого уровня.

Есть модели, у которых присутствуют обе функции. Это позволяет подобрать оптимальный режим работы.

Как рассчитать мощность вытяжки

Вытяжная система в ванной комнате должна эффективно выполнять свои функции, соответствуя установленным стандартам.

Для определения необходимой производительности вытяжки следует:

1. Ознакомиться с санитарными нормами и выбрать требуемое значение.
2. Умножить нормативный показатель на количество людей, проживающих в квартире.

Например: 3 × 50 = 150 куб. м/ч.

Таким образом, для совмещенной ванной, которую используют три человека, необходимо выбрать вытяжной вентилятор с производительностью 150 куб. м/ч.

Нужен ли обратный клапан

В большинстве современных моделей вытяжек для ванной комнаты установлен обратный клапан. Принцип его работы прост: ограничители на корпусе позволяют створкам клапана открываться, выпуская воздух из помещения, но преграждают им путь в обратную сторону.

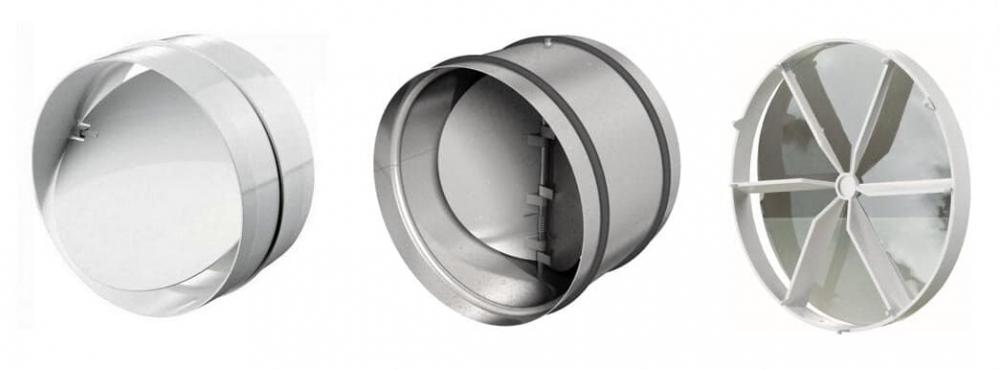

Есть следующие разновидности этого приспособления:

1. Гравитационный клапан. Его открытие или закрытие зависит целиком от интенсивности воздушного потока. Без тяги клапан под действием силы тяжести закрывается. Бывает одностворчатый и многостворчатый, похожий на жалюзи. Может работать в естественной вентиляционной системе.
2. Двустворчатый пружинный клапан с возвратным механизмом. Под давлением воздушного потока створки раскрываются. Захлопываются они с помощью пружин при отсутствии тяги. Лучше функционирует как компонент принудительной вентиляции.
3. Мембрана. Располагается таким образом, что поток выводимого воздуха приподнимает ее створки. А обратная тяга плотно прижимает их к корпусу. Если работа устройства рассчитана на сильный обратный поток, мембрана может иметь усиленную ребрами конструкцию.

В многоэтажных домах, где вентиляционная шахта обслуживает несколько помещений, вопрос установки возвратного клапана стоит особенно остро — клапан преграждает путь посторонним запахам из соседних квартир.

Однако в большинстве построек работа вентиляции рассчитана на естественную тягу. Обратный клапан может снижать ее эффективность.

Чтобы система работала корректно, нужно внимательно отнестись к выбору вида обратного клапана и к эксплуатационным характеристикам устройства в целом.

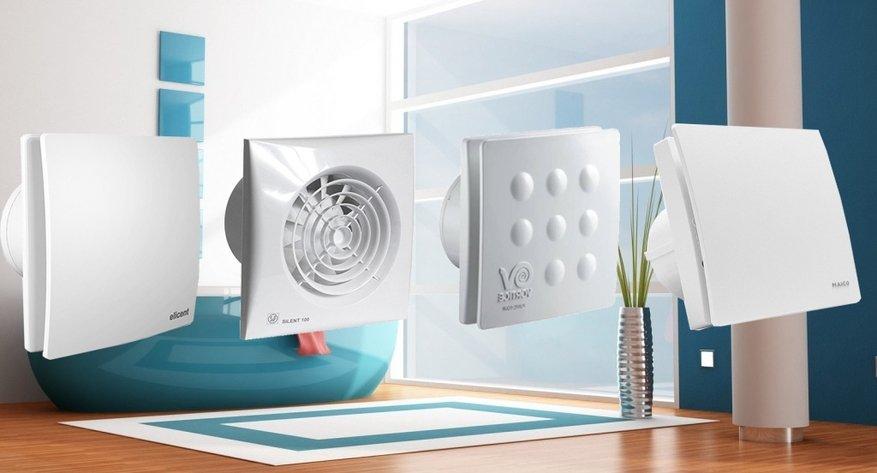

Обзор лучших моделей и цен

В настоящее время магазины электротехнического оборудования предлагают разнообразие вентиляционных вытяжек, охватывающих различные ценовые категории и функциональные возможности.

В таблице представлены ключевые характеристики востребованных моделей, на которые стоит обратить внимание при выборе.

Модель	ERA DISC 5C	Ballu Fort Alfa FA–150	Soler&Palau SILENT 100CZ 12V	Electrolux EAF-1 5 0TH	Soler&Palau SILENT 200CHZ SILVER DESIGN 3C
Потребляемая мощность	20 Вт	20 Вт	13 Вт	25 Вт	16 Вт
Производительность	130 куб. м/ч	230 куб. м/ч	95 куб. м/ч	320 куб. м/ч	175 куб. м/ч
Уровень шума	36 дБ	40 дБ	26,5 дБ	37 дБ
Диаметр	125 мм	152 мм	100 мм	150 мм	116 мм
Тип конструкции	осевой	осевой	осевой	осевой	осевой
Обратный клапан	есть	есть	есть	есть	есть
Таймер			есть	есть
Гигростат				есть	есть
Класс безопасности	IP 24	IPX4	IPX4	IPX4	IP 45
Цена	930 руб.	1 550 руб.	3 699 руб.	5 199 руб.	11 999 руб.

Принадлежность устройства к известному бренду и положительные отзывы пользователей служат гарантией высокого качества продукции.

Рекомендации по монтажу

Прежде чем приступить к монтажу вытяжки в туалете с вентилятором, необходимо проверить работоспособность всей системы.

Вентиляционная система любого здания планируется на уровне проекта. В многоэтажных домах систему вентиляции можно только оптимизировать. В частных — по необходимости изменить и модернизировать.

Если производится замена вентилятора, то следует:

1. Выбрать место его расположения. Обычно — напротив двери под потолком, что обеспечивает оптимальный приток воздуха.
2. Проверить корректность работы вентиляции с помощью спички или листа бумаги.
3. Очистить старый воздуховод от скопившегося мусора и пыли или заменить его новым.
4. Если меняется расположение выхода вентиляции — прорубить новое окно. Если нет — адаптировать старое для установки устройства.

В разделенных санузлах вытяжка с вентилятором устанавливается и в туалет, и в ванную комнату. Или же используется один канальный вентилятор, который размещают после патрубка, соединяющего воздуховоды этих помещений.

Как поставить вентилятор своими руками

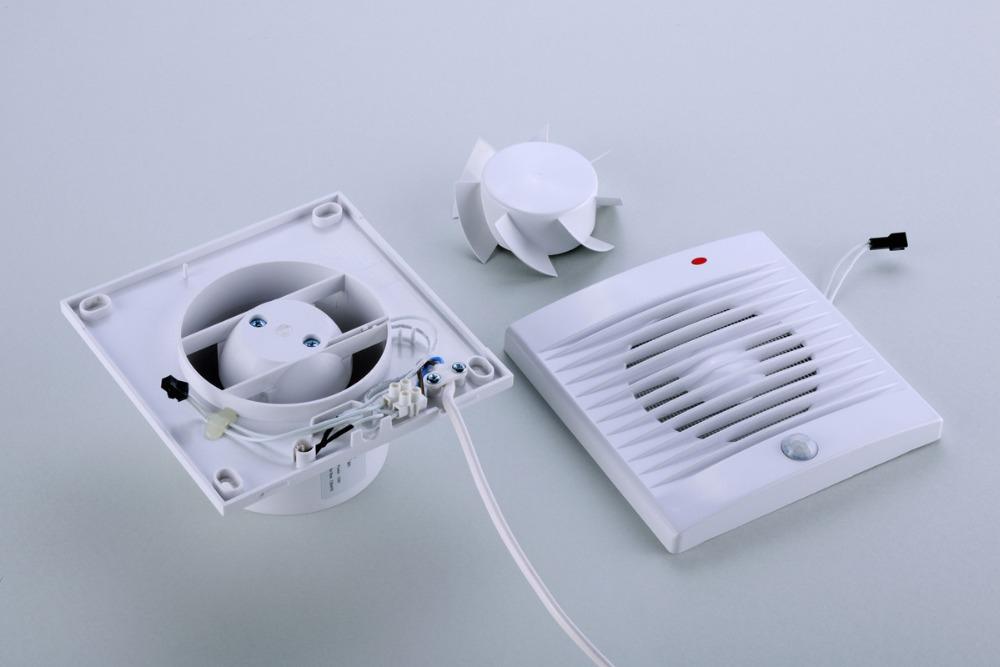

Легкость конструкции накладного вытяжного вентилятора дает возможность установить его самостоятельно.

Подготовка места

Определившись с местом расположения электроприбора, стоит позаботиться о некоторых нюансах.

Следует обратить внимание на следующие моменты:

1. Диаметр устройства должен подходить под размер воздуховода. Если он не совпадает, отверстие следует расширить или, наоборот, сделать уже.
2. Нужно заранее подвести провод для подключения к электросети, учитывая схему самого подключения и особенности интерьера ванной. Работа проводится с соблюдением всех надлежащих мер безопасности при обязательном обесточивании сети.

Для подключения вытяжки подойдет медный трехжильный провод с сечением 1,5 мм. В самом вентиляционном отверстии он должен быть упакован в гофрированную трубу и размещен таким образом, чтобы не перекрывать путь потоку воздуха.

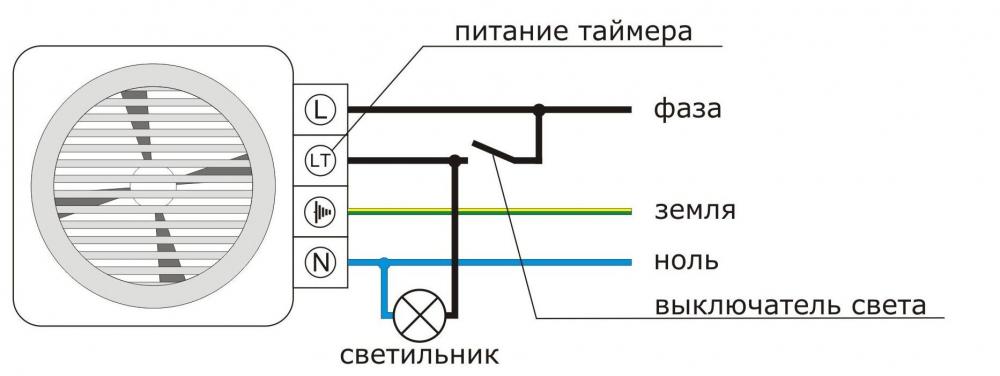

Какую выбрать схему подключения

Существует несколько способов подключения устройства к электросети, которые зависят от метода управления электроприбором.

Вытяжка может быть активирована следующими способами:

1. С помощью кнопки на корпусе. Этот вариант не всегда удобен, так как вентиляторы обычно устанавливаются высоко, под потолком или на потолке. В этом случае провод для подключения выводится от распределительной коробки.
2. Через выключатель освещения. Хотя это и удобный способ, он не совсем правильный. После того как вы покинете ванную, свет выключается, и вентиляция прекращает свою работу, независимо от того, справилась ли она со своей задачей. Провод в этом случае прокладывается от осветительного прибора (лампочки) к вентилятору.
3. С использованием отдельного выключателя. Это более предпочтительный вариант. Вытяжка подключается к проводу, который идет от выключателя света. При установке используется двухклавишное устройство, где одна клавиша отвечает за освещение, а другая — за вентиляцию.
4. Автоматически. Если вытяжной вентилятор оснащен таймером, он может включаться и выключаться самостоятельно в соответствии с заданными временными настройками. Подключение осуществляется через выключатель с использованием четырехжильного провода от распределительной коробки; управляемая фаза отводится от выключателя.

Автоматический режим является наиболее удобным в использовании: устройство начинает функционировать при включении света и продолжает работать после его выключения в соответствии с установленным временем.

Также многие предпочитают подключение через отдельный выключатель.

Монтаж

После завершения всех подготовительных мероприятий можно приступать к установке самого вентилятора.

Для этого необходимо:

1. Снять декоративную панель.
2. Установить электроприбор в короб и зафиксировать наиболее приемлемым способом.

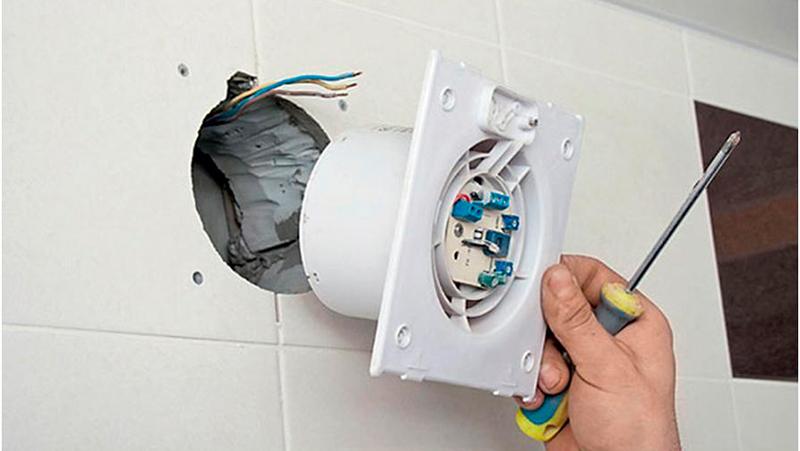

3. Подключить прибор к обесточенной заранее электросети. Провода фиксируют с помощью клемм и закрывают кожухом, чтобы создать наибольшую защиту от влаги. Схема подключения обычно дается в инструкции по применению.
4. Вернуть декоративную панель на место.
5. Проверить работу вытяжки с помощью листа бумаги или зажженной спички. Если они потянулись к решетке, значит система функционирует правильно.

Для обеспечения притока свежего воздуха в ванну в нижней части двери делают прорезь. С обеих сторон ее закрывают специально предназначенными для вентиляции декоративными решетками. Таким образом достигается необходимый баланс воздухообмена в ванной, от которого зависит микроклимат всего дома.

Видео

В данном видеообзоре представлены различные модели вытяжек от компании Silent.

https://youtube.com/watch?v=dMMDy3vs64k

В следующем видеоролике вы найдете советы по установке вытяжки в ванной комнате.

https://youtube.com/watch?v=Io9bplg2oJ0

Уход и обслуживание вытяжного вентилятора

Первым шагом в уходе за вытяжным вентилятором является регулярная проверка его состояния. Рекомендуется осматривать устройство не реже одного раза в месяц. Обратите внимание на наличие пыли и грязи на решетке и корпусе вентилятора. Если вы заметили, что вентилятор стал работать тише или с перебоями, это может быть признаком загрязнения.

Для очистки вентилятора необходимо отключить его от электросети. После этого аккуратно снимите решетку, если это возможно. Обычно решетки крепятся на защелках или винтах. После снятия решетки можно использовать мягкую щетку или влажную тряпку для удаления пыли и грязи с лопастей вентилятора и внутренней поверхности корпуса. Важно избегать использования агрессивных химических средств, так как они могут повредить пластиковые или металлические детали.

Также стоит обратить внимание на состояние электропроводки и подключения. Проверьте, нет ли видимых повреждений проводов, а также убедитесь, что все соединения надежны. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для их устранения.

Кроме того, рекомендуется периодически проверять уровень шума, издаваемого вентилятором. Если он стал значительно громче, это может указывать на износ подшипников или другие механические проблемы. В таком случае стоит рассмотреть возможность замены устройства или его ремонта.

Не забывайте также о необходимости замены фильтров, если ваш вытяжной вентилятор оснащен системой фильтрации. Фильтры следует менять в соответствии с рекомендациями производителя, чтобы поддерживать оптимальную производительность устройства.

В заключение, регулярный уход и обслуживание вытяжного вентилятора в ванной комнате помогут обеспечить его надежную и эффективную работу. Следуя простым рекомендациям, вы сможете продлить срок службы устройства и поддерживать комфортный микроклимат в вашем доме.

Вопрос-ответ

Можно ли самостоятельно установить вытяжной вентилятор в ванной?

Независимо от того, нужен ли вам новый настенный или потолочный вытяжной вентилятор для ванной комнаты, установку вентилятора для ванной вы можете выполнить самостоятельно.

Куда должен дуть вентилятор в ванной?

Вентилятор вытяжки в ванной должен работать на вытяжку, то есть направлять воздух из помещения наружу. Это фундаментальное правило любой вентиляционной системы. Направление вращения лопастей определяется конструкцией устройства и обычно указано в инструкции производителя.

Как правильно организовать вентиляцию вытяжного вентилятора в ванной?

Вытяжные воздуховоды всегда должны выходить на улицу (требования к зазорам для выхода вентиляционных отверстий см. в действующих нормативах). Проведение вытяжных воздуховодов до вентилируемого чердака или непосредственно перед вентиляционным отверстием (фронтоном, коньком или карнизом) недостаточно. Вытяжной воздуховод должен быть полностью выведен за пределы дома.

Легко ли устанавливать вытяжные вентиляторы для ванной?

Установка вытяжного вентилятора требует проделывания отверстий в потолке и стенах, установки воздуховодов и подключения электрики. Этот процесс может быть сложным, хотя стоит отметить, что заменить старый вентилятор проще, чем установить новый.

Советы

СОВЕТ №1

Перед началом установки вытяжного вентилятора тщательно изучите инструкцию производителя. Это поможет вам понять все особенности монтажа и избежать ошибок, которые могут привести к неправильной работе устройства.

СОВЕТ №2

Обратите внимание на выбор места установки вентилятора. Он должен находиться как можно ближе к источнику влаги, чтобы эффективно удалять избыточную влагу и запахи. Также убедитесь, что в этом месте есть доступ к электросети.

СОВЕТ №3

При установке вентилятора используйте герметик для уплотнения соединений. Это поможет предотвратить утечки воздуха и повысит эффективность работы системы вентиляции, а также защитит от попадания влаги в электрические соединения.

СОВЕТ №4

Не забывайте о регулярном обслуживании вытяжного вентилятора. Периодически очищайте его от пыли и загрязнений, чтобы обеспечить максимальную производительность и продлить срок службы устройства.
