Заземление газового котла в частном доме — важный аспект, обеспечивающий безопасность отопительного оборудования и защищающий его от электрических повреждений. В статье рассмотрим требования к заземлению и этапы монтажа, что позволит вам выполнить эту работу самостоятельно, соблюдая нормативные предписания. Ознакомившись с необходимыми материалами и инструментами, вы сможете надежно защитить дом и его жителей от электрических аварий.
Надо ли заземлять газовый котел
Газовый котел, используемый в частном доме, состоит из металлических компонентов и корпуса, который впоследствии будет подключен к электросети. Хотя данный агрегат функционирует на низкой мощности и не представляет значительной угрозы для человека, взаимодействие металла с электричеством может привести к нежелательным последствиям, которые могут нарушить работу автоматической системы и других элементов.
Чтобы избежать подобных ситуаций, существует руководство с правилами устройства электроустановок (ПУЭ) седьмого издания. Согласно этому документу, каждый настенный или напольный газовый котел, подключаемый к общей сети, обязан быть заземлен.
Заземление представляет собой конструкцию, которая соединяет газовый котел с электросетью в частном доме и уходит в землю. Известно, что почва является отличным поглотителем электричества. При правильном выборе материала для проводника, создании необходимого сопротивления заземляющего контура и качественной сборке конструкции для частного дома, можно защитить газовый котел от перепадов напряжения и возможных возгораний. Основные цели заземления включают:
- Предотвращение возгорания или взрыва газового котла. Основной причиной возгораний часто является электрический заряд, который, взаимодействуя с природными минералами, может вызвать взрыв в частном доме.
- Защиту автоматической системы от выхода из строя. Газовые котлы оснащены электроникой, которая плохо переносит перепады напряжения. В противном случае платы могут выйти из строя, что сделает невозможным их замену или ремонт. Заземление положительно скажется на конструкции и обеспечит стабильную работу устройства.
- Исключение удара электрическим зарядом. Обычно газовый котел создает низкий потенциал, который не представляет опасности для человека. Однако отсутствие заземления в частном доме может привести к серьезным последствиям.
Согласно ПУЭ, при установке газового котла и его подключении к магистрали, соответствующая служба не может допустить к эксплуатации агрегат без заземления. В соответствии с установленными стандартами, организация обязана проверить качество подключения заземляющего контура около частного дома, а затем составить перечень документов с актом, подтверждающим наличие конструкции и позволяющим газовому котлу функционировать.
Эксперты подчеркивают важность правильного заземления газового котла в частном доме, так как это обеспечивает безопасность эксплуатации оборудования и предотвращает возможные аварийные ситуации. Согласно действующим нормам, заземляющая система должна быть выполнена с учетом характеристик конкретного объекта и типа котла. Специалисты рекомендуют использовать медные или стальные заземляющие электроды, которые обеспечивают надежное соединение с землей.
Монтаж заземления следует проводить в соответствии с проектной документацией, а также с учетом местных условий, таких как уровень грунтовых вод и тип почвы. Важно, чтобы заземляющее устройство было подключено к общему заземлению здания, что повысит его эффективность. Регулярная проверка состояния заземляющей системы также является необходимой мерой для обеспечения долговечности и надежности работы газового котла.
https://youtube.com/watch?v=r33ls21q21c
Требования к заземлению газового котла
Официальный документ ПУЭ предоставляет комплекс нормативных правил и требований, которые в подробностях описывают схему подключения заземления газового котла к частному дому. В соответствии с поставленными нормами должен прилагаться специальный контур, уводящий электрический заряд в грунт возле частного дома. Но в документах нет точных указаний касательно типа комплектации – самодельной или промышленной.
Нормативы правил устройств электроустановок включают перечень элементов, которые не разрешено применять для заземляющего контура:
- узлы отопительных и канализационных трубопроводов;
- металлические конструкции стандартных газовых магистралей и труб других взрывоопасных веществ.
В соответствии с правилами разрешено использовать водосточные магистрали, которые находятся в грунте возле частного дома. Железобетонные узлы с хорошей гидроизоляцией и прочие стальные конструкции, расположенные в земле, окажутся полезными. Если подобные элементы будут отсутствовать, то придется самостоятельно сооружать контур заземления.
https://youtube.com/watch?v=VZyO2VFrEeo
| Аспект | Требования | Монтаж |
|---|---|---|
| Назначение заземления | Защита от поражения электрическим током, обеспечение стабильной работы автоматики котла, отвод статического электричества. | Подключение к контуру заземления дома, если он соответствует нормам. Если нет – создание отдельного контура. |
| Тип заземления | Защитное (PE) и функциональное (FE) заземление. Для газового котла обязательно защитное. | Заземляющий проводник от котла к главной заземляющей шине (ГЗШ) или к отдельному контуру. |
| Сопротивление заземляющего устройства | Не более 10 Ом для газового оборудования. | Измерение сопротивления специализированным прибором после монтажа. |
| Материалы заземляющего устройства | Медные или оцинкованные стальные стержни (электроды), полосы, проволока. | Использование сертифицированных материалов, устойчивых к коррозии. |
| Сечение заземляющего проводника | Не менее 6 мм² для меди, 10 мм² для алюминия, 16 мм² для стали (в зависимости от ПУЭ). | Соответствие требованиям ПУЭ и местных норм. |
| Расположение заземляющего контура | Вне зоны промерзания грунта, на расстоянии не менее 1 метра от фундамента здания. | Глубина заложения электродов не менее 0,5 метра от поверхности земли. |
| Соединения | Надежные, неразъемные (сварка, опрессовка) или болтовые с антикоррозийной защитой. | Тщательная зачистка мест соединений, использование антикоррозийных смазок. |
| Документация | Акт скрытых работ, протокол измерения сопротивления заземления. | Оформление всей необходимой документации для сдачи объекта в эксплуатацию. |
| Периодичность проверки | Не реже одного раза в 3 года (визуальный осмотр, измерение сопротивления). | Привлечение квалифицированных специалистов для проведения проверок. |
Интересные факты
Вот несколько интересных фактов о заземлении для газового котла в частном доме:
-
Безопасность и защита от перенапряжений: Заземление газового котла не только защищает оборудование от электрических перенапряжений, но и обеспечивает безопасность жильцов. В случае короткого замыкания или удара молнии, правильно выполненное заземление помогает предотвратить поражение электрическим током и минимизирует риск возгорания.
-
Требования к заземлению: В соответствии с действующими нормами и правилами (например, ПУЭ в России), заземление газового котла должно быть выполнено в соответствии с определенными требованиями. Это включает в себя использование медных или стальных проводников, минимальную длину заземляющего электрода и его установку в грунт на глубину не менее 2,5 метра для обеспечения надежного контакта с землей.
-
Монтаж заземления: Правильный монтаж заземления включает в себя не только установку заземляющего электрода, но и его соединение с котлом и другими элементами системы. Важно, чтобы все соединения были надежными и защищенными от коррозии. Также необходимо учитывать, что заземляющий контур должен быть изолирован от других электрических систем дома, чтобы избежать возникновения токов утечки.
Эти факты подчеркивают важность правильного заземления для обеспечения безопасности и надежности работы газового котла в частном доме.
https://youtube.com/watch?v=xcrTTO_tZNI
Что нужно для заземления газовых котлов
В первую очередь следует уделить внимание самой конструкции заземления. Существует два основных подхода к заземлению газового котла для отопления в частном доме: можно собрать систему самостоятельно или приобрести готовый комплект. Цены на такие изделия начинаются от восьми тысяч рублей. Газовые службы предпочитают готовые наборы, однако не против индивидуальных решений. Главное условие – строгое соблюдение всех норм и требований, указанных в Правилах устройства электроустановок (ПУЭ).
Для заземления двухконтурного газового котла в частном доме рекомендуется использовать цинковую или черную сталь. В редких случаях допускается применение меди, но этот вариант является более дорогим. Окрашивать конструкцию категорически запрещено. Наиболее простым способом заземления газового котла в частном доме считается использование:
- трех нержавеющих металлических уголков длиной 2 метра и с размерами 50/50 мм. Также можно использовать водопроводную трубу, но ее диаметр и толщина не должны быть меньше 30/4 мм;
- прямоугольных профилей с сечением 110 мм² и трех стальных полос, вырезанных из них, шириной 5 см, длиной 1,5 м и толщиной 5 мм. Допускается использование других материалов, соответствующих нормам;
- одной стальной полосы из нержавеющего профиля прямоугольной формы. Длина от верхней точки треугольника до земли рядом с зданием не должна превышать 4 метра, ширина – 4 см, а толщина – 4 мм;
- медного провода ПВ-3 с сечением не более 12 мм². Также можно использовать алюминиевый или стальной проводник с сечением 16/75 мм² соответственно. Стоит отметить, что в промышленных проводах используется сечение 15 мм²;
- болтов М10 и М8.
Далее необходимо рассчитать параметры, которые обеспечат нужное сопротивление. В этом случае можно ориентироваться на следующие показатели почвы:
- глинистая – 10 Ом/м;
- песчаная – 50 Ом/м;
- чернозем или садовая – 30 Ом/м;
- песчано-глиняная – 150 Ом/м.
Важно помнить, что физические характеристики заземляющего контура зависят как от типа почвы, так и от климатических условий региона. Учитывая эти факторы, разработанную конструкцию для частного дома следует проверять, и в случае необходимости вносить изменения в контур. Определить свойства системы можно, следуя инструкции:
Читайте также:
- Соедините горизонтальные и вертикальные линии, плотно скрутив их в одну цепь.
- Измерьте сопротивление собранной конструкции с помощью омметра. Показатель должен находиться в пределах 5-8 Ом/м. Этот параметр является оптимальным для всех типов грунта. Если результаты соответствуют, значит, конструкция выполнена правильно.
- Если значения превышают допустимые параметры, необходимо скорректировать конструкцию, добавив несколько дополнительных элементов с большим диаметром.
Обратите внимание! Несмотря на стандартные показатели, сотрудники газовой службы могут потребовать сопротивление для обычного грунта на уровне 10 Ом/м.
Как заземлить газовый котел в частном доме
Для заземления двухконтурного газового котла в частном доме необходимо провести тщательную подготовку. Вначале нужно отыскать подходящее место (не дальше 4-5 м от здания), которое не понадобится в дальнейшем для других сооружений. Отделить используемую местность небольшим забором или камнями.

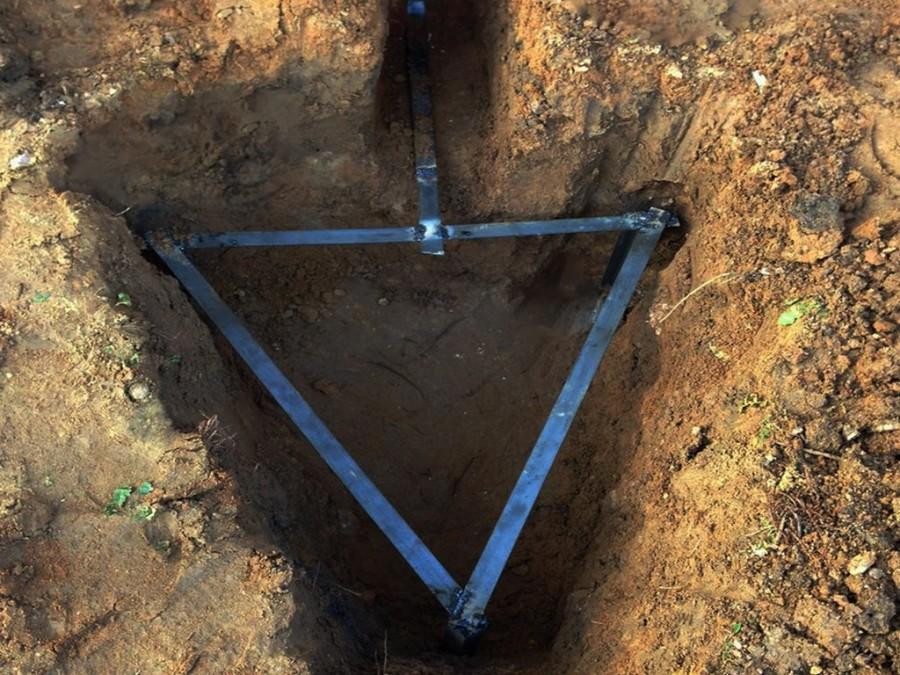

В конце подготовки участка нужно составить подробный план проекта для частного дома с помощью чертежа. Схема должна состоять из равнобедренного треугольника, длина которого не превышает 2,5 м. В некоторых случаях используют квадраты или прямые линии. Последний вариант экономит много пространства возле частного дома.
Понадобятся:
- автоматический бур (если твердая почва);
- болгарка и пила по металлу;
- молоток;
- лопата;
- перфоратор;
- отбойный молоток;
- сварочный аппарат.

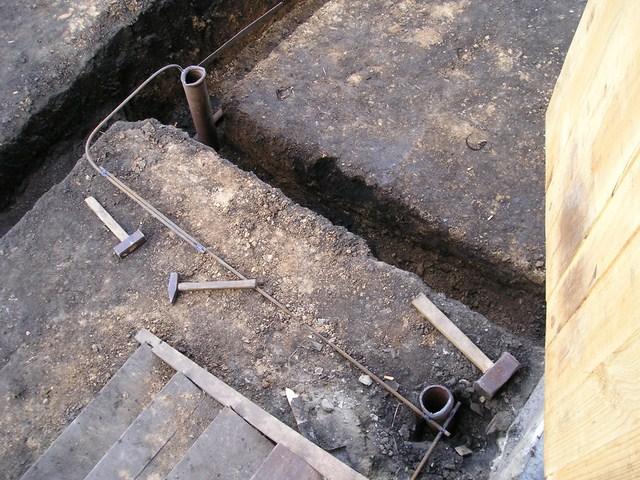

Собрав все оборудование, можно приступать к рытью траншеи. Ширина канавы должна составлять 40 см, а глубина – 70 см. По направлению к частному дому нужно отправить ближайший край треугольника, а от него разрыть канаву в сторону цоколя. По верхним частям треугольника заточить специальные штыри, которые будут служить проводником.
Важно! Как правило, электроды должны выступать из почвы на 15-20 см, но в конце процесса их потребуется зарыть с небольшим запасом.
Электродные элементы следует соединить металлической полоской, после чего сварить качественный узел. Промышленные проводники всегда сцепляют болтами.

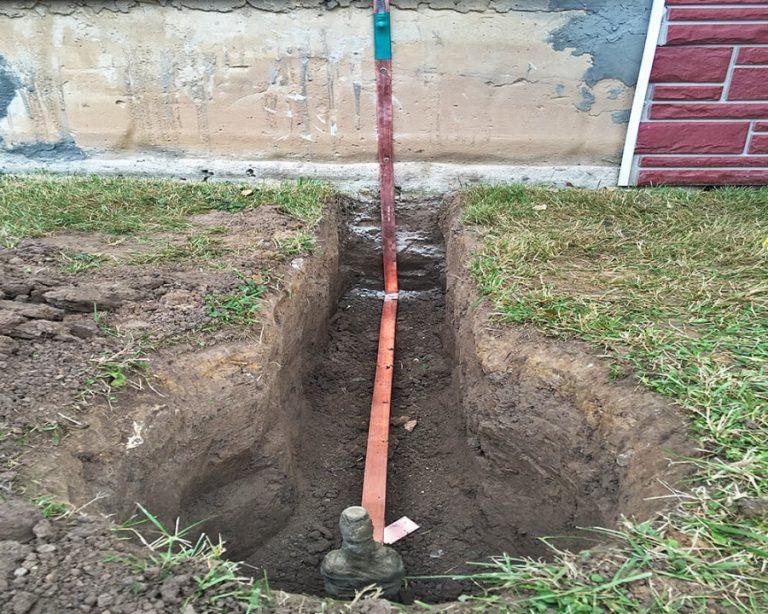

На последнем этапе металлическую полоску нужно приварить с помощью точечной сварки к контуру заземления, а затем вывести к частному дому. Элемент необходимо поднять, применив металлический штырь, прикрепить с помощью сварки болт М10 и соединить медный провод, после чего занести в частный дом. Что касается газового котла, его необходимо подключить к сети проводом УЗО.
Как проверить заземление на газовом котле
Качество заземления настенного котла в частном доме должно проверяться специализированными организациями. Сотрудники газовой службы оформляют акт и вводят оборудование в эксплуатацию. В противном случае, согласно требованиям ПУЭ, проверку обязана проводить электролаборатория. Представители этой организации снимают показания с щитка и измеряют сопротивление конструкции с помощью специального датчика. Если результаты соответствуют установленным нормам правил электроустановок, выдается разрешение на использование заземляющего контура. Если же показатели датчика не соответствуют необходимым значениям, оборудование для частного дома требует доработки.
Советы профессионалов
По мнению экспертов, если речь идет о самостоятельной сборке, то качество заземления газового настенного котла для частного дома во много зависит от выбранных материалов. Использовать уже имеющиеся конструкции, которые вкопаны в землю неизвестный промежуток времени, не рекомендуется. Проблема в том, что подобные узлы могут иметь недостаточное сечение. Также старые металлические сооружения теряют проводимость спустя долгое время.
Несмотря на высокую стоимость изделий, во время создания заземления для частного дома лучше применять медный провод с большим сечением. Такой элемент гарантирует длительный срок службы с минимальным риском для агрегата. Конструкцию необходимо сваривать точечным способом, так как швы должны быть аккуратными и маленькими.
Совет! Если есть возможность покупки промышленного комплекта, то в целях безопасности лучше выбрать именно этот вариант.
Заключение
Заземление газового котла в загородном доме обеспечивает безопасность его эксплуатации. К формированию заземляющего контура следует относиться серьезно и внимательно подбирать все необходимые материалы.
Ошибки при заземлении газового котла и как их избежать
При установке заземления для газового котла в частном доме важно учитывать множество факторов, чтобы избежать распространенных ошибок, которые могут привести к серьезным последствиям. Ниже представлены основные ошибки, которые часто допускаются при монтаже заземления, а также рекомендации по их предотвращению.
1. Неправильный выбор типа заземления. Существует несколько типов заземляющих систем, включая вертикальные и горизонтальные заземляющие электроды. Неправильный выбор может привести к недостаточной эффективности заземления. Рекомендуется использовать вертикальные электроды в условиях ограниченного пространства, а горизонтальные – в случаях, когда это возможно. Также важно учитывать тип почвы: в песчаных и глинистых грунтах эффективность заземления может значительно различаться.
2. Игнорирование требований местных норм и правил. В каждом регионе могут действовать свои строительные нормы и правила, касающиеся заземления. Игнорирование этих требований может привести к штрафам и необходимости переделки системы. Перед началом работ обязательно ознакомьтесь с местными нормативами и стандартами.
3. Недостаточная глубина заземляющего электрода. Глубина установки заземляющего электрода должна соответствовать рекомендациям, которые зависят от типа почвы и климатических условий. Неправильная глубина может привести к тому, что заземление не будет работать должным образом, особенно в зимний период, когда уровень грунтовых вод может изменяться.
4. Использование некачественных материалов. Для заземления необходимо использовать только высококачественные и устойчивые к коррозии материалы, такие как медь или оцинкованная сталь. Использование дешевых и ненадежных материалов может привести к быстрому выходу системы из строя и необходимости ее замены.
5. Отсутствие соединения с другими заземляющими системами. Если в доме уже есть другие заземляющие системы (например, для электропроводки), важно обеспечить их соединение с системой заземления газового котла. Это поможет создать единую заземляющую сеть и повысит безопасность.
6. Неправильное подключение заземляющего провода. Заземляющий провод должен быть правильно подключен к котлу и другим элементам системы. Неправильное подключение может привести к тому, что система не будет работать должным образом, а также создаст опасность поражения электрическим током.
7. Отсутствие регулярного обслуживания. Заземляющая система требует регулярного контроля и обслуживания. Необходимо периодически проверять состояние заземляющих электродов и соединений, чтобы убедиться в их надежности и эффективности. Пренебрежение этим аспектом может привести к ухудшению работы системы и повышению рисков.
Избегая указанных ошибок и следуя рекомендациям, можно обеспечить надежное и безопасное заземление для газового котла в частном доме, что в свою очередь повысит уровень безопасности эксплуатации оборудования и защитит жильцов от возможных электрических опасностей.
Вопрос-ответ
Как правильно заземлить газовый котел в частном доме?
Заземление котлов отопления выполняется при помощи заземляющего провода, который соединяется с трубопроводом холодной воды как можно ближе к точке ввода в дом. Этот заземляющий провод идет к панели выключателя, а далее другой провод «привязывает» эту панель к заземляющему стержню, закопанному снаружи дома.
Какой кабель нужен для подключения газового котла к электропроводке с заземлением?
Для подключения котла к сети можно использовать кабель ВВГнг 3х2,5. Для подключения датчика уличной температуры – кабель МКШ 2х0,75. Для котла нужен кабель из серии гибких.
Сколько стоит акт на заземление газового котла?
Акт на контур заземления газового котла за 5000 рублей. Под этим документом следует понимать «Протокол проверки сопротивления заземлителей и заземляющих устройств». Такой документ составляют специалисты электротехнической лаборатории, имеющей государственную аккредитацию.
Как правильно монтировать заземление в частном доме?
Для устройства полноценного заземления в частном доме необходимо вбить в землю 3 или более электрода на глубину не менее 2 метров. В качестве электродов можно использовать трубу (от 32 мм) или стальной уголок с толщиной стенок не менее 3,5 мм. Расстояние между электродами должно быть не менее 1,2 метра.
Советы
СОВЕТ №1
Перед началом монтажа заземления для газового котла, обязательно ознакомьтесь с действующими нормами и правилами, установленными в вашем регионе. Это поможет избежать штрафов и обеспечит безопасность эксплуатации оборудования.
СОВЕТ №2
Используйте качественные материалы для заземления, такие как медные или оцинкованные стальные прутья. Это обеспечит долговечность и надежность системы, а также минимизирует риск коррозии.
СОВЕТ №3
При установке заземляющего электрода убедитесь, что он находится на достаточной глубине и вдали от подземных коммуникаций. Это поможет избежать повреждений и обеспечит эффективное заземление.
СОВЕТ №4
Регулярно проверяйте состояние заземляющей системы, особенно после сильных дождей или снегопадов. Это поможет выявить возможные проблемы и гарантировать безопасность работы газового котла.
