Деревянные окна своими руками — чертежи, пошаговая инструкция, технология

Сделать правильный выбор в пользу того или иного вида деревянного окна можно только имея представления о его основных конструктивных особенностях. Рассмотрим основные элементы деревянного евроокна (оконного блока).

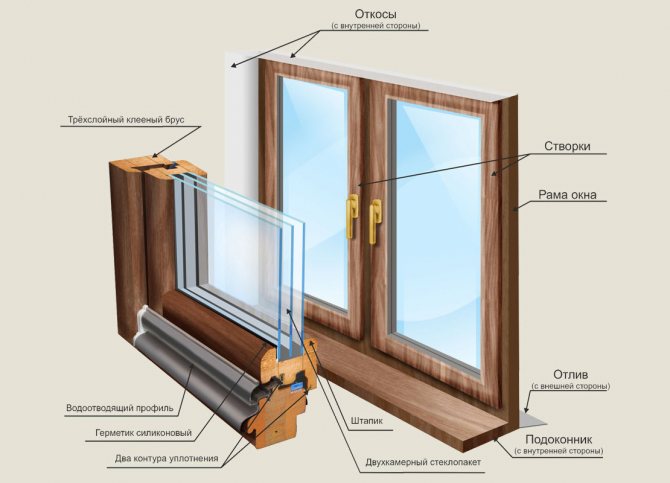

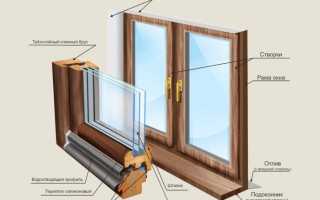

Выберите элемент, чтобы узнать о нем больше:

• рама;
• створка;
• стеклопакет;
• штапик;
• уплотнитель;

• фурнитура;
• импост;
• горбылек;
• раскладка;
• профили из алюминия;

• откосы;
• отливы;
• подоконник.

Рама

Она представляет собой коробку из деревянного профиля (бруса) и выполняет функции несущего элемента окна. Монтируется рама в оконном проеме. Рама и проём должны соответствовать друг другу по размеру с учетом конструкционных и монтажных зазоров. Рама должна быть достаточно жесткой и хорошо смонтированной, чтобы удерживать массивные створки со стеклопакетами.

наверх

Створка

Как и рама, створки деревянного окна изготавливаются из клееного бруса. Они служат для того, чтобы окно могло открываться. В зависимости от типа оконной фурнитуры возможны несколько способов открывания окон из дерева:

• откидной,
• поворотный,
• поворотно-откидной,
• раздвижной.

Откидной вариант представляет собой открытие окна по типу фрамуги путем его откидывания. При поворотном способе, который применяется в традиционных окнах, створка распахивается. Третий вариант предусматривает сочетание одновременно возможностей откидывать створку и распахивать.

В некоторых случаях отдельные створки делаются глухими, то есть не открывающимися. При этом стеклопакет устанавливается либо непосредственно в раму, благодаря чему световой проем увеличивается, либо в створку с последующей фиксацией ее в раму. Глухими сворками оснащаются деревянные окна крупных размеров, которые состоят из нескольких элементов. Некоторые створки в них делают поворотными, чтобы можно было легко мыть окно и интенсивно проветривать помещение, другие – поворотно-откидными, которые улучшают проветривание, а остальные – фиксированными, моющимися со стороны соседних поворотных створок.

наверх

Стеклопакет

Стеклопакет представляет собой конструкцию из нескольких стекол, между которыми расположена перфорированная рамка с молекулярным ситом, защищающим стекла от запотевания изнутри и поглощающим излишнюю влагу. В зависимости от количества стекол стеклопакеты бывают одно-, двух- и трехкамерными. Срок их эксплуатации не меньше 15 лет. Помимо пропуска света в помещение стеклопакет выполняет функцию звуко- и теплоизоляции.

В нашей климатической зоне выбор стоит остановить на энергосберегающих стеклопакетах с i-стеклом. Если необходимо улучшить звукоизоляцию, например, в квартире с окнами, выходящими на шоссе, можно использовать стекла разной толщины и подобрать оптимальные промежутки между ними.

наверх

Штапик

Этот элемент окна выполнен из дерева, склеенного в микрошип. Он служит для того, чтобы закрепить стеклопакет в раме или створке. Ширина микрошипа зависит от толщины стеклопакета.

наверх

Уплотнитель

В местах, где створка сопрягается с рамой, в специальный паз устанавливаются эластичные уплотнители. Благодаря им элементы окна плотно прилегают друг к другу, лучше сохраняется тепло, не попадает влага и не происходит продувание. В окнах из деревянного бруса используется два контура уплотнения. Рабочий диапазон температур оконных уплотнителей в -60 … +100°C.

наверх

Фурнитура

В качестве фурнитуры выступают скрытые механизмы открывания и закрывания окон, ручки, замки и петли, которые держат створки. Предназначена фурнитура для того, чтобы створки и рамы были соединены и плотно прилегали друг к другу. Кроме того, благодаря фурнитуре створка окна может открываться разными способами: откидным, поворотным или совмещающим оба варианта поворотно-откидным.

наверх

Импост

Важным элементом окна из деревянного бруса является импост. Он предназначен для того, чтобы поделить окно на части. Благодаря импосту две и больше створок надежно соединяются в конструкции окна. Отказаться от использования импоста можно в случае изготовления окна с двумя створка, одна из которых в таком случае будет зависимой от другой, то есть открытие их будет последовательным, друг за другом. При количестве створок в окне, превышающем две, навешивание средних производится на импост. Чтобы увидеть эту деталь, достаточно открыть створки настежь. Импосты – это те поперечины, которые можно увидеть в открытом проеме.

наверх

Горбылек

Деление створки на несколько частей горизонтально и вертикально происходит благодаря такой детали оконного переплета, как горбылек. Створки сложной арочной формы или другой нестандартной конфигурации могут оснащаться горбыльками в форме лекал или дуг окружности. Горбыльки могут также выполнять декоративную функцию. В таком случае они не разделяют стеклопакеты, а монтируются сверху.

наверх

Раскладка

Современное окно может стать своеобразным архитектурным объектом благодаря элементам раскладки (шпрос), которые размещаются внутри стеклопакета и выполняют декоративную функцию. Раскладка может быть окрашена в различные цвета.

наверх

Профили из алюминия

Защита оконной конструкции от осадков реализуется благодаря алюминиевым водоотводным профилям, которые крепятся к нижней части рамы и на створку у стеклопакета.

наверх

Откосы

Торцевые части стены по бокам и сверху от рамы называются откосами. Помимо выполнения функции декоративно-эстетического элемента, они обеспечивают защиту от проникновения влаги и потери тепла. Материалы, которые используются для откосов, могут быть различными (штукатурка, гипсокартон, дерево, мдф, пластик, пробковое покрытие и т.п.). Их выбор зависит от особенностей конструкции здания и дизайнерского решения помещения.

наверх

Отливы

Для отвода с нижней части оконного проема талой воды и осадков используются отливы. В качестве материала для их изготовления используется преимущественно металл, покрытый составом, обеспечивающим устойчивость к коррозии и перед воздействием атмосферных осадков.

наверх

Подоконник

Эта деталь расположена в нижней части проема окна со стороны помещения. Подоконник выполняет декоративную и конструктивную функции. Он должен обладать таким свойствами, которые позволят ему быть устойчивым к механическим воздействиям и высокому уровню влажности.

наверх

Деревянные окна в Москве и Московской области

Московская компания OknaBau — производит окна из дерева элитного сегмента. Мы имеем огромный опыт в сотрудничестве с европейскими производителями деревянных окон, наши сотрудники проходят у них обучение и перенимают опыт. Деревянные окна от ОкнаБау не уступают в качестве известным брендам, а некоторые разработки в отрасли светопрозрачных конструкций являются уникальными на отечественном рынке. Мы используем новые технологии не забывая о классическом подходе в изготовлении деревянных окон. Учитываем пожелания Российских заказчиков в проектировании собственной продукции. Наша основная линейка деревянных окон представлена тремя основными типами профилей окна: HOLZ BAU, HOLZ BAU THERM, HOLZ BAU LIGHT.

Дистанционные рамки из ПВХ

Рис. 7. дистанционные рамки ПВХ

В большинстве случаев люди не осознают разницы между пластиком и ПВХ. Однако спейсеры из ПВХ это указание не столько на сырье, сколько на технологию, которая применяется в процессе. По своим свойствам ПВХ максимально близок к оцинкованной стали. Материал имеет низкие показатели теплопроводимости, не меняет размеров под воздействием разных температур. Важным преимуществом поливинилхлорида является также устойчивость к ультрафиолетовому излучению. В отличие от обычного пластика здесь не стоит опасаться ядовитых паров.

Технология, при которой используется ПВХ, нуждается в особом герметике. Полиуретан, который берут для этих целей, намного лучше впитывает влагу. Это обеспечивает полное отсутствие конденсата на стеклах с внутренней стороны.

Профили деревянных окон серии HOLZ BAU — производства ОкнаБау

HOLZ BAU LIGHT

• Толщина рамы и створки 78 мм
• Cтеклопакет 42 мм

HOLZ BAU

• Толщина рамы и створки 78 мм
• Cтеклопакет 42 мм

HOLZ BAU THERM

• Толщина рамы и створки 90 мм
• Cтеклопакет 52 мм

ОкнаБау изготовит окна в историческом стиле

Исторические окна

Окна изготовленные в определенном историческом архитектурном стиле

«ГОТИКА»

«БАРОККО»

«РОКОКО»

«КЛАССИЦИЗМ»

Окна должны включать в свою конструкцию характерные исторические детали

Капители

Шпросы

Кремоны

Ручки

Преимущества и недостатки дистанционных рамок

Рис. 13. дистанционные рамки разных видов

Самым весомым преимуществом спейсеров является возможность сохранять тепло внутри помещения. Энергосберегательные свойства особенно заметны в зимний период, когда требуется отопление помещения. Оконный проем часто становятся тем местом, которое «выпускает» часть тепла на улицу.

Сегодня существует множество способов сделать оконный проем максимально невосприимчивым к перепадам температур, при которых не происходит «отдача» горячего воздуха наружу или наоборот. Но часть из этих методов основана на затемнении стекла. Дистанционные рамки же позволяют оставить прозрачность, но при этом уберечь помещение от лишних трат на климатическое оборудование. В первую очередь это ширина профилей. В двухкамерном изделии должны использоваться разные по ширине трубки, иначе отличий от стандартного однокамерного окна не будет. Также рамки создают максимальную герметичность межоконного пространства, поддерживая «теплую» воздушную прослойку.

Наиболее «расточительными» являются алюминиевые профили, так как их показатели теплопроводимости достаточно высокие. Кроме того с некоторыми профилями тяжело работать, они подходят только на стандартные прямоугольные рамы, хотя сегодня геометрия предусматривает и круглые иллюминаторы, и многоугольные застекленные мансарды.

Изготавливаем на заказ деревянные окна с различным типом открывания

• Складные
• Глухие
• Откидные
• П-Откидные
• Мансардные
• Распашные
• Американские
• Сдвижные

Складные окна не так широко распространены на территории России, как в Европе и Америке. Но тем ни менее их устанавливают и у нас. В основном окна гармошкой устанавливают в местах, где более всего удобно расположиться на отдых около дома. Через такие окна удобно передавать продукты и предметы. В таких окнах, как правило устанавливают подоконник с обоих сторон изнутри и снаружи и он превращается в подобие барной стойки.Окна гармошкой могут быть сконструированы таким образом, и располагаться так близко к полу, что на первый взгляд их отличить от дверей будет практически не возможно. Тем ни менее складные окна гармошкой все больше и больше приходится изготавливать на нашем производстве Окна Бау, так как дизайнеры и архитекторы, последнее время, часто включают подобные окна в проекты зданий.

Подробнее

Не все деревянные окна предназначены для проветривания и открывания. Существуют так называемые «глухие» фиксированные окна. Фиксированные окна из дерева могут устанавливаться в тандеме с открывными окнами любого типа.. Глухие окна мы чаще всего можем увидеть в гостиной, где хозяин хочет иметь хороший обзор своего участка. Фиксированное окно находится как правило в центре оконной конструкции, и с меньшими откидными окнами по бокам, сверху или снизу для вентиляции. Конструкция глухого окна состроит из стекла, вставленного непосредственно в деревянную раму, чтобы максимизировать область освещения. Узкий деревянный профиль глухого окна может быть конструктивно адаптирован к соседним окнам и дверям. Несколько глухих окон особенно подходят для угловых конструкций под углом 90 градусов, чтобы создать иллюзию открытого пространства. Хоть глухие окна и нельзя открыть, они обеспечивают беспрепятственный обзор в местах, где вам не нужна вентиляция. Окна с изображениями можно использовать с другими открывающимися окнами, чтобы в вашем доме было лучшее из обоих типов.

Подробнее

Маленькое откидное окно, открывающееся внутрь и вниз, называется окном бункерным окном. Откидное окно часто выбирают для небольших помещений, таких как ванные комнаты или небольшие подвальные помещения. Они открываются в комнату через верхний край створки и пропускают в комнату больше воздуха. Откидные окна открываются внутрь, в дом, а окна под навесом открываются наружу, в сторону от дома. Окна богут снабжаться стеклопакетом с двойным остеклением.

Плюсы: Откидные окна не занимают много места и лучше всего подходят для небольших помещений. Они не дорогие.

Минусы: Хоть окна с небольшим размером могут быть изготовлены качественно и красиво, Но это не лучший выбор для качественного проветривания. В помещениях где установлено только одно небольшое откидное окно, необходимо применять дополнительное освещение.

Подробнее

Поворотно откидные или поворотно открывные окна — это самый распространенный вид деревянных окон. Еще такой вид окон можно назвать классическим или традиционным. Поворотно-откидные окна могут быть как одностворчатыми, так и многостворчатыми, иметь в комплекте глухую створку сбоку, сверху или снизу. Если в поворотно открывном окне присутствуют две рабочие створки, то окно может быть с импостом и без, это зависит от конструкции окна и механизма запирания. Как правило поворотно откидные окна из дерева устанавливают в квартирах. В то время как при остеклении домов тип открывания окна может быть каким угодно в зависимости от местоположения, функций, размеров и формы окна. Поворотно откидные окна так же могут быть любой формы, при условии наличия углов в окне, иначе окно не сможет открываться в двух плоскостях.

Подробнее

Мансардные окна, исходя из своего названия, устанавливают в мансардах, а по типу открывания они, как правило, снабжены оборотным механизмом. То есть открываются методом поворачивания створки в раме вокруг оси расположенной посередине окна. В том числе ось поворота окна может быть смещена кверху или книзу рамы. Мансардные окна могут иметь в своей конструкции глухие окна (створки) сверху или снизу. Если мансардное окно не оборотные, то есть не открываются ни каким образом, то такое окно можно с натяжкой назвать зенитным фонарем, при условии, что скос крыши, где устанавливается окно имеет не более 15 градусов. Мансардные оборотные окна могут быть с перилами имитируя небольшой балкон. А вот место положения оси вокруг которой поворачивается окно, зависит от того, какой высоты окно, какой рост у владельца домостроения, и на какой высоте от пола окно расположено.

Подробнее

Распашное окно это вариация откидного окна. Разница лишь в том, что Распашное окно открывается наружу. Такое окно ставят, как правило в таких местах, в которых затруднительно реализовать открывание внутрь. Размер Распашных окон, как правило невелик и устанавливаются в подсобках, кладовках, ванных комнатах и санузлах, кухнях и коридорах. Такие окна могут устанавливаться в комплекте с большими глухими окнами — световыми порталами, для реализации проветривания. в зимних садах и террасах откидные окна устанавливаются ниже глухих окон, а в жилых помещениях выше.

Подробнее

Американские окна так же могут называть и английскими окнами, а так же вертикально сдвижными окнами. В России такие окна не принято ставить из-за своей малой эффективности, как в теплосбережении, так и в функциональности. Это связано с тем, что проблемно создать качественный прижимной механизм с приемлемыми характеристиками теплосбережения. Так же американское окно обладает слабыми термическими характеристиками, из-за того, что конструкция окна зависима от веса створки. и по этой причине не устанавливаются стеклопакеты. В такие окна ставят преимущественно стекла для облегчения веса створки в ущерб теплосберегательных характеристик.

Подробнее

Сдвижные окна, слайдинг окна, балконные окна — подходят вам, если вы хотите сэкономить пространство при открывании окна. У одинарного сдвижного окна есть только одна подвижная створка, и это классическая конструкция, которую сегодня можно найти на многих объектах, как в квартирах, так и домах. С другой стороны, конструкцию сдвижнего окна может быть спроектирована так, что оно сможет открываются в любую сторону, что дает вам большую вариативность действий и больший световой проем. Еще одним соображением при выборе сдвижного окна является эстетическая составляющая. Многие дизайнеры и архитекторы предпочитают «открытость» сдвижного окна, так как при его проектирования можно использовать створки много большего размера, чем обычных окон.

Подробнее

Окна для пассивных домов

Двухрамные окна

Элитные окна

Окна из экзотических пород

Окна с открыванием наружу

Богатый ассортимент пород древесины и обширный спектр лако-красочных покрытий позволяет добиться высокой вариативности цветовых и текстурных решений деревянного окна. Структура дерева уникальна, благодаря высокой прочности при одновременной податливости в обработке, она позволяет легко создавать деревянные окна нестандартных форм и изысканные декоративные элементы без дополнительного усиления векторов жесткости и искусственного увеличения запаса прочности.

Мы предлагаем большой выбор качественных натуральных материалов, отличающихся по своим техническим свойствам, фактуре и неповторимому природному рисунку. Каждый тип древесины имеет свой ценовой диапазон и неоспоримые преимущества, позволяя подобрать оптимальный вариант, исходя из ваших конструктивных и дизайнерских условий

Изготовление окон своими руками

При изготовлении окна из пластика своими руками его стоимость получится в 2 раза ниже

Технология изготовления оконных блоков примерно одинакова по своей сути, различается только по методике создания углов конструкции. В первую очередь определяется размер окна и делается подробный чертеж. Затем проводится расчет потребности в материалах и их закупка. Перед началом работы следует подготовить широкий устойчивый стол с ровной поверхностью, превышающую по размерам раму.

Из пластика

В домашних условиях пластиковые окна делают из профиля, внутри которого установлена стальная пластина для придания конструкции жесткости и прочности. Если покупать отдельно материал и фурнитуру, стоимость будет в 2-2,5 раза ниже, чем изготовленное на заказ изделие. В каталогах компаний представлены профили разной толщины и цвета, поэтому с выбором не возникнет затруднений.

Важно ровно соединить углы профиля

Пошаговая инструкция сборки пластиковых окон:

1. Проведение замеров, нанесение разметки. Необходимо убедиться, что каждый угол подготовлен к резке под углом ровно 45 градусов, а расстояния между контрольными точками соответствуют друг другу до миллиметра.
2. Распиливание прогонов на заготовки. Делать это нужно под прямым углом инструментом с небольшой скоростью движения режущего фрагмента. Стандартной болгаркой пользоваться не допускается, так как диск плавит полимер.
3. Проведение спайки угловых фрагментов. На верстаке делаются направляющие полозья, куда укладываются части рамы. Затем проводится нагрев их краев и соединение. Результат проверяется угольником, при необходимости проводится коррекция.
4. После полного остывания процедура повторяется, пока не будет собран единый монолитный контур в виде прямоугольника.
5. Удаление следов сварки. Проводится острым ножом и стамеской. Если по неосторожности образовались дыры, они заполняются жидкими гвоздями или расплавленным силиконом.
6. Изготовление стеклопакета. Сначала нужно нарезать нужное количество одинаковых по размерам стекол. Затем делаются рамки, которые по углам свариваются или спаиваются. Потом поэтапно проводится склеивание деталей. Число камер выбирается исходя из климатических условий региона.
7. Готовый стеклопакет вставляется в раму. Настройка проводится с помощью пластиковых прокладок. После выравнивания изделие фиксируется штапиками с резиновыми уплотнителями.

В заключение устанавливается фурнитура — ручки, механизмы вертикального и горизонтального открывания, петли.

Из дерева

Перед изготовлением стеклопакета стекла необходимо хорошо вымыть и обезжирить

Работать с деревом немного проще, чем с ПВХ, но и здесь есть множество нюансов. По конструкции окно из бруса представляет собой остекленную раму, установленную в прямоугольный каркас на стене здания.

Деревянная оконная рама своими руками изготавливается в такой последовательности:

1. Проведение замеров проема. Проверяется вертикаль и горизонталь, отклонения учитываются и наносятся на схему. В результате должна получиться правильная прямоугольная фигура. Размер коробки берется на 2-3 см меньше проема.
2. Изготовление косяка. Используется доска сечением 50х150 мм. В ней делается паз под раму и зубья для крепежа. Соединение в углах проводится по технологии шип-паз. Перед этим стыки густо промазываются столярным клеем. После проверки точности сборки рама закрепляется стальными уголками.
3. Изготовление рамы. Берется брус 50х50 мм и распиливается на заготовки, соответствующие по размерам сторонам каркаса. Ширина и высота делается на 2 мм меньше, чем у рамы. Соединение проводится на штифты с заполнением клеем и последующим усилением уголками.
4. Установка фурнитуры. В раму врезается ручка с замком, навешиваются петли. Древесина обрабатывается антисептиком и гидрофобным препаратом. После просыхания наносится краска, лак или гидрофобная пропитка.

В завершение вставляется стеклянная часть. Выбор делается в пользу одинарного стекла или стеклопакета по аналогии с изделием из ПВХ.

Перед монтажом штапиков по краям рамы наносится дорожка из прозрачного силикона.

Цены на деревянные окна от производителя

Цены на окна из дерева формируются в зависимости от различных составляющих, среди которых основными являются: геометрические размеры окна, порода дерева, тип деревянного окна и толщина стеклопакета. По наиболее привлекательной цене изготавливаются деревянные окна серии HOLZ BAU LIGHT из сосны (от 14 590 руб./м2), Окна серии HOLZ BAU изготовленные из лиственницы можно отнести к среднему диапазону цен (от 16 489 руб./м2). Самую высокую цену имеют деревянные окна HOLZ BAU THERM изготовленные из дуба (от 18 890 руб./м2). Компания ОкнаБАУ является производителем деревянных окон и может предоставить гибкую систему скидок. Мы предлагаем выгодные цены на деревянные окна от производителя в Москве.

Дистанционные рамки из оцинкованной стали

Рис. 5. дистанционные рамки из оцинкованной стали

Оцинкованная сталь обладает самыми низкими характеристиками теплопроводимости по сравнению с другими материалами, которые применяются для выполнения дистанционных рамок. Подобное качество обеспечивает лучшую теплозащиту. Наиболее уязвимое для холода место – это стык, однако в случае с этим материалом зона намного медленнее охлаждается и нагревается, чем алюминий или пластик.

Кроме того оцинкованный металл гибкий, что позволяет работать с ним без применения специального оборудования. Согнуть ее можно практически вручную. Металл не трескается в месте сгиба, хорошо переносит процедуру и не деформируется в процессе эксплуатации.

К преимуществам относится то, что металл под воздействием тепла и холода практически не меняется в размерах. Это повышает период использования изделия, ведь износ соединительного шва и рамы более медленный. В алюминиевых рамках под воздействием холода и тепла с внутренней стороны могут появляться царапины и другие дефекты.

Как купить деревянные окна в Москве

На сайте завода по производству деревянных окон ОкнаБау представлены к продаже стеклопакеты с профилем из клееного бруса. Вы можете заказать изготовление и установку деревянных окон в квартиру, загородный дом: коттедж или на дачу. Для того что бы сделать заказ, Вам необходимо оставить заявку на сайте (мы Вам перезвоним), или отправить письмо на электронную почту. Наш специалист свяжется с Вами и Мы в кратчайшие сроки подготовим проект и приступим к изготовлению деревянных окон.

Дистанционные рамки из пластика

Рис. 6. дистанционная рамка из пластика

Рамки из пластика – новинка в сфере производства окон ПВХ. Как и в случае с оцинкованной сталью, здесь можно отметить низкую теплопроводимость, хотя у металла показатель более хороший. Пластик практически не расширяется под воздействием температуры, что должно соответствовать более долгому сроку службы оконной рамы.

Однако при формировании спейсеров чаще получаются дефекты и трещины в конструкции. К тому же материал под воздействием ультрафиолета способен выделять токсины. Даже если они будут направлены в межстекольное пространство, часть из них будет просачиваться и наружу.

Сама пластиковая рамка выполняет все необходимые функции по абсорбированию влаги и поддержанию каркаса, хотя по прочности значительно уступает металлическим аналогам. Однако пластик легче, это незначительно, но все же уменьшает общий вес пластиковых изделий.

Как купить окно из дерева в Московской области (Подмосковье)

Мы работаем не в Подмосковье выполняя серьезные проекты по остеклению. С нашими работами можно ознакомиться в галерее работ по остеклению коттеджей и загородных домов деревянными окнами. Наши инженеры выезжают в любой населенный пункт Московской области для согласования с заказчиком объема проведения работ по остеклению и индивидуальному подбору: типов, породы дерева, цвета, фактуры деревянных окон

Теплосбережение

Современная конструкция деревянного окна позволяет полностью решить проблемы старых оконных рам. Высокотехнологичные уплотнители и качественная фурнитура позволяют добиться 100%-го запирания по всему периметру, исключая возможность образования щелей. Двух- и трехкамерные стеклопакеты увеличивают показатели теплосбережения за счет воздушной прослойки. При необходимости, можно установить специальные энергосберегающие стекла.

Качественная фурнитура

Механизмы открывания и запирания деревянных окон от наиболее авторитетных производителей ROTO, Siegenia и пр., позволяют добиться простоты и удобства в использовании и, при этом, обеспечить высокую плотность прилегания отдельных элементов окна. Благодаря различным фурнитурным комплектациям вы можете подобрать такую функциональность окна, которая будет максимально соответствовать вашим бытовым потребностям.

Долговечность и удобство

При производстве деревянных окон используется клееный брус, устойчивый к деформациям и механическим повреждениям. От грибков, вредителей и влияния негативных погодных факторов древесину надежно защищает специальная пропитка и наружная обработка. Деревянное изделие легко поддается реставрации и при должном обслуживании способно прослужить до 100 лет.

Дистанционные рамки из алюминия

Алюминий – самый популярный компонент изготовления каркаса. Его по умолчанию используют при изготовлении стеклопакетов. Одной из причин такого спроса является устойчивость металла к внешнему воздействию. Хотя в продаже есть немало цветовых решений, в ходе эксплуатации они не теряют своего цвета под влиянием ультрафиолета. Алюминию не страшны перепады температур. Конструкция останется неизменной продолжительное время.

Рис. 2. дистанционная рамка из алюминия

Алюминиевые профили в верхней плоскости имеют небольшие отверстия, которые идут в два ряда. Внутри конфигурации находится абсорбент. Через отверстия он может впитывать влагу, которая образуется в межстекольном пространстве.

Жесткие дистанционные рамки из алюминия

Жесткие спейсеры из алюминия, как понятно по названию, имеют очень прочную структуру. Они обеспечивают дополнительную опору стеклопакету. Такой прочный каркас не подвержен деформации. Самостоятельно его сломать практически невозможно.

Рис. 3. схема соединения жесткой дистанционной рамки из алюминия

Для сборки такой конструкции применяется специальное оборудование, а стыки необходимо разрезать и сваривать. Только таким образом можно получить конструкцию по форме рамы. Жесткий каркас более устойчивый, но работать с ним сложнее, поэтому за счет него может повышаться стоимость пластикового окна.

Гибкие дистанционные рамки из алюминия

Рис. 4. схема соединения гибкой алюминиевой рамки

Гибкий профиль тоже устойчивый, но в меньшей степени. Согнуть его можно даже самостоятельно, без какого-либо оборудования. Рамка будет удерживать ту форму, которую ей придадут на заводе. Естественной деформации от долгой эксплуатации нет. Внешне по стеклопакету легко определить, какого вида алюминиевый профиль был использован. Если уголки резкие, значит, металл сваривали, что характерно для жесткой конструкции. Гибкие рамки имеют по углам закругленную форму с плавными очертаниями.

Делаем короб, если его нет: все гениальное просто

Если в стену не вмонтирован короб, куда и будет установлено ваше окошко, то его придется также сделать самостоятельно. Он служит для того, чтобы нагрузка от веса стен не ложилась на хрупкие оконные рамы, что довольно опасно. Ничего сложного тут точно не будет, все просто, нужен обычный короб по размерам, которые вы должны замерять сами.

• Возьмите доску или брус, с сечением 15х5 сантиметров, чего и будет вполне достаточно для изготовления короба.
• В заготовке нужно выбрать паз, глубиной в полтора сантиметра, в форме буковки Г.
• Изначально соединить части конструкции можно при помощи обычного столярного клея.
• Далее в углах высверливаются отверстия, глубиной до трех сантиметров, в которые вставляются деревянные штифты для жесткого скрепления конструкции под углом в 90 стандартных градусов (прямой угол).

Смонтировать короб в стенке нужно так, чтобы он было совершенно неподвижен. То есть нужно высверлить отверстия, куда вставляются анкера или дюбели, и намертво прикрутить к нему коробку. Все щели рекомендуется задуть монтажной пеной, что вполне целесообразно, если вы впоследствии не забудете о тепло и гидроизоляции.

Оконные рамы из дерева своими руками, видео, комментарии

Для начала нужно знать, что в работе вам нужен будет особый брус, размером 6х4 сантиметров в сечении, а может даже и больше. Тут все зависит от основного размера оконного блока. Форма профиля для рамы может быть разнообразной, тут все зависит от предполагаемого количества стекол, их оригинальной толщиной, а также размером, купленных заранее, заводских штапиков.

Нужно знать

Чем больше по площади у вас получается оконный блок в целом, тем крупнее, то есть больше по сечению брус нужно выбирать. Может случиться так, что рамы может значительно перекосить от собственного веса и массы стекол, а это нужно предусмотреть заранее, чтобы потом не переделывать всю конструкцию.

• Одностекольный вариант оконного профиля должен будет иметь два прямоугольных паза, которые нужны для монтажа в коробе и для остекления.
• Если профиль предполагается с двумя стеклами, то нужно обязательно сделать дополнительный паз для второго стекла.
• Под сантиметровый штапик нужно будет выбирать прямоугольный паз, а также стекло в четыре миллиметра толщиной.
• Из профиля с заранее проделами пазами и будет собираться рама, причем для этого ее нужно разметить, тщательно промерив, а том срезать под углом в 45 градусов.
• Нужно сделать крепежное соединение «шип-паз» стандартного типа, и посадить его на столярный клей для большей надежности и обеспечения неподвижности конструкции.

Можно также дополнительно закрепить раму саморезами. Однако тут придется следить, чтобы шляпки их зашли в древесину заподлицо, иначе они будут мешать закрыванию и открыванию створок, а это недопустимо.

Вставляем стекла в оконные рамы своими руками, видео

Когда все работы по изготовлению рам завершены, останется только вставить в конструкцию стекла, и тогда уже можно заниматься монтажом оконного блока в коробе в стене. Как правильно организовать процесс установки деревянного окна можно и нужно прочесть на сайте. Верное и точное промеривание и зарезка стекла обеспечит гарантию отсутствия мостиков холода, посредством плотного прилегания стекла к древесине.

• Соблюдать технику безопасности соблюдать обязательно, потому при работе со стеклом нужно сразу же надеть специальные рукавицы. Не помешают также и очки, чтобы стеклянная пыль не попала в глаз.
• Стекло нужно вырезать с погрешностью, не более одного миллиметра, а все края обработать наждачкой с мелким камушком.
• Предварительно примерив, стекла вставляются на промазанную герметиком раму, как раз в выбранный специально для этого паз. Остатки герметика нужно сразу же убирать чистой тканью, иначе потом будет сложно его отодрать, когда он засохнет.
• Если окно состоит из пары частей, то к средней части рамы нужно будет прикрутить специальный деревянный импост, который также должен быть изготовлен, подобно раме, со всеми необходимыми пазами.
• Открывающиеся створки делаются из более тонкого бруса, а к основной раме прикрепляется посредством навесных петель. Именно на этой створке нужно будет закрепить ручку, а на противоположной части рамы выбрать соответствующий паз под защелку-язычок.
