Разнообразие кровельных покрытий дает сегодняшнему потребителю широкие возможности для выбора.
Но тем, кто хочет приобрести качественный и в то же время эстетически привлекательный материал, стоит присмотреться к металлочерепице, которая в полной мере соответствует указанным параметрам.
И здесь у некоторых может возникнуть вопрос: что представляет собой этот материал?
Металлочерепица – это один из видов профилированных листов, выполненный из тонколистовой оцинкованной стали и оснащенный цветным полимерным покрытием, выполняющим защитную функцию.
Материал изготавливается на высокотехнологичном оборудовании, что позволяет методом профилирования имитировать на стальных листах ряды натуральной черепицы. Для выполнения качественного монтажа металлочерепичной кровли используют дополнительные элементы, которые устанавливают в определенных местах. О видах, характеристиках и монтаже этих конструкционных составляющих и пойдет речь далее.

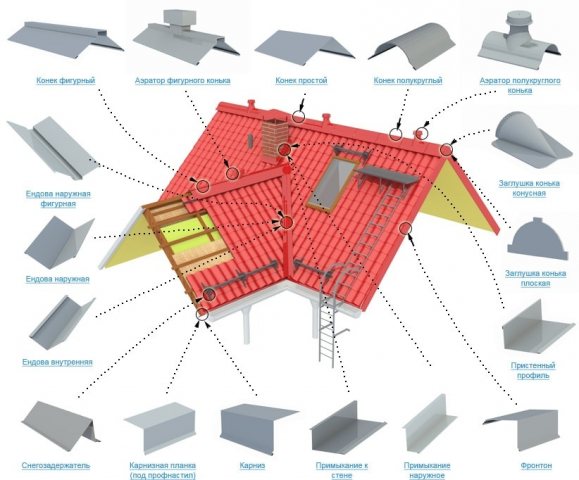

Виды доборных элементов для металлочерепицы
Функции дополнительных доборов не сводятся только лишь к защите от влаги и снега, задуваемых в щели и зазоры кровельного покрытия. Металлочерепица, по сути, при всех своих достоинствах, остается очень неудобным для обработки материалом. Красиво согнуть кромки профилированного листа или изготовить из него накладки очень сложно. Поэтому доборные элементы для кровли из металлочерепицы — это еще и отличный способ красиво оформить кровлю.

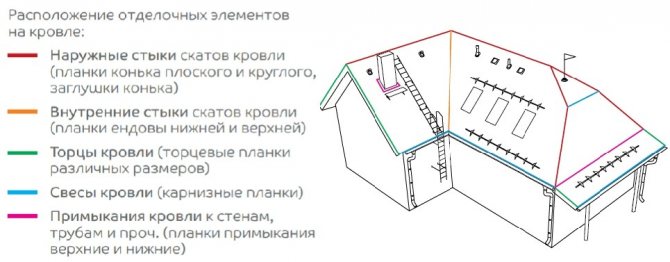

В зависимости от конструкции и устройства крыши в группу дополнительных деталей включают:
- Планку конька или накладку для закрытия кромок кровли в коньковой зоне;
- Фронтонную и торцевую накладки;
- Группу элементов построения ендова, куда входят наружная и внутренняя планка-накладка;
- Карниз и капельник;
- Доборные элементы для оформления обхода дымохода;
- Систему аэрации подкровельного пространства;
- Элементы снегозадержания, в том числе уголки и бугеля.
Разумеется, форма и размеры доборов не взяты с потолка и не придуманы какой-то одной компанией. В настоящий момент все доборные элементы внесены в СНиПы и ГОСТы, определяющие устройство той или иной кровли, в том числе металлочерепицы. Существуют также нормы на цинкование и окрашивание. Например, на полимерное покрытие действует ГОСТ 30246-94 для металлочерепичной кровли и дополнительные элементы к ней.
Для простых двухскатных крыш с плоскими скатами кровли отдельные доборные детали могут не использоваться. Например, ендова устанавливается только на сложных составных стропильных каркасах, где существует внутренний угол, образованный косым пересечением двух скатов, принадлежащих смежным кровлям, а планки примыкания применяются на крышах с кирпичными дымоходами и парапетными надстройками.
Важно! Все доборные комплектующие для крыши из металлочерепицы выпускаются из тонколистового металла той же толщины, что и основное металлическое кровельное покрытие.
Проходные элементы
Цены на проходные элементы
Проходные элементы
Большинство домов имеет современные дымоходы круглого сечения, кроме них на крышу выходят трубопроводы системы вентилирования помещений. Она считается обязательным условием комфортности проживания. Почему?
Согласно требованиям СанПиН все помещения должны вентилироваться, кратность обмена воздуха устанавливается в зависимости от их конкретного назначения. Ранее эффективность естественной вентиляции обеспечивалась за счет наличия в окнах и дверях щелей, отсталые технологии не позволяли изготавливать качественную герметичную продукцию.
В настоящее время использование герметичных металлопластиковых окон и дверей полностью исключает возможность естественной вентиляции внутренних помещений, необходимо монтировать принудительные системы, выброс воздуха делается на крыше. Кроме того, на кухнях над плитами устанавливается локальное вентиляционное оборудование, оно также должно иметь возможность удалять загрязненный воздух.
Важно. Для каждого вида профиля металлочерепицы надо подбирать специальные проходки, при этом учитывать высоту волны и диаметр трубы.
Раз проходки необходимы для всех домов, то их также можно считать обязательными доборными элементами.
Проходной элемент «Поливент» для металлочерепицы
Проходной элемент для труб SOLAR Moutokate для металлочерепицы Монтеррей
MUOTOKATE проходной элемент проходной элемент для металлочерепицы
Проходной элемент для труб D110-160 мм, необходим для герметичного оформления кровельной проходки через металлочерепицу Монтеррей
Видео — Как выбрать проходной элемент для кровли
Советы по установке
Такие доборные элементы выпускают многочисленные компании, принципиальной технической разницы между их товарами не существует, все они надежно защищают места выхода труб от протечек. Одни проходки имеют впаянный уплотнитель, а на других надо его наклеивать самостоятельно. Для увеличения усилия притягивания проходок к металлическим листам в отверстия под болты вставляются специальные клипсы. Это согнутые буквой П небольшие пластинки из толстостенной листовой стали с внутренней резьбой. Клипсы дают возможность затягивать болты с большим усилием, мягкие элементы проводки изгибаются по профилю металлочерепицы и обеспечивают стопроцентную герметичность.
Перед началом установки нужно аккуратно обрисовать контур проходки по металлочерепице и вырезать отверстие, размеры следует брать с внутреннего контура, а не с внешнего.
Обрисовка контуров
Прорезание отверстия ножницами по металлу
Для увеличения герметичности рекомендуется перед установкой проходки места соприкосновения дополнительно герметизировать любым герметиком. Он будет работать в защищенных от солнца условиях, показатели устойчивости к жесткому ультрафиолетовому излучению на длительность эксплуатации влияния не оказывают.
Нанесение герметика
Установка уплотнителя
Фиксация
Крепеж прикручивают по всей окружности уплотнителя
Каждая проходка фиксируется с учетом рекомендаций производителей. При правильном монтаже проходки качественно герметизируют места соединения, никаких периодических регламентных работ по обслуживанию не требуется. Надо помнить, что чем меньше отдельных составных частей имеет проходка, тем она надежнее. Дело в том, что каждый элемент нужно фиксировать, а каждое лишнее место крепления создает дополнительные риски появления протечек. Это общее правило для всех конструкций, а не только для проходок.
Установка и крепление проходного элемента
Монтаж уплотнителя
Коньковая планка
Представляет собой профилированный элемент в виде перевернутого угла с одинаковыми полками. Коньковый добор устанавливается на самую верхушку двухскатной кровли. Элемент закрывает щель или линию сопряжения двух верхних кромок последнего ряда металлочерепицы.
Конструкция доборной коньковой планки
Коньковая доборная накладка выпускается в трех вариантах:
- Стандарт, длина полки 150 мм с отогнутой кромкой 10 мм;
- Декоративный или фигурный вариант, длина полки 115 мм или 190 мм, кромочный отгиб кромки 10 мм;
- Полукруглый добор, высота 80 мм, основание 160 мм, монтажная ширина 180 мм.
Помимо коньковых накладок, в обустройстве верхушки металлочерепичной кровли используются заглушки, закрывающие накладки со стороны фронтонов. Крышки устанавливаются вовнутрь уложенных накладок и фиксируются силиконовой вставкой.
В состав конькового сбора, помимо накладки и уплотнителя, зачастую включают специальный аэратор. Конструктивно он выполняется в виде V- образной планки с установленным посредине кольцевым окном, закрытым колпаком.
Уплотнитель для конька
В комплект доборных элементов для верхушки кровли входит уплотняющая лента. Несмотря на тот факт, что все производители металлочерепицы комплектуют наборы доборных элементов уплотнителями, строительные салоны предпочитают продавать ленты отдельно от доборов. Обычно такое решение мотивируется необходимостью индивидуального подбора уплотнителя, но на практике для конкретного вида металлочерепицы может использоваться только один тип уплотнителя.
Читайте также:
Обычно доборной уплотнитель представляет собой ленту из вспененного полипропилена, который закладывается в щель между поверхностью металлочерепицы и нижней кромкой коньковой накладки. Таким образом, удается избежать затекания дождевой воды и попадания снега под кровлю при сильном ветре.
Также широко используются пленочные уплотнители на основе тонколистового полиуретана. Такой доборный элемент не только способен останавливать снег и воду, но и задерживать пыль и мусор, из-за чего чаще всего страдает вентиляция кровли.
Для утепленных крыш уплотнитель может быть заменен тонкой ячеистой сеткой. В этом случае сопротивление движению воздуха уменьшается в несколько раз, и есть возможность обеспечить вентиляцию утеплителя без установки громоздких коньковых аэраторов. Конкретный вид доборного элемента выбирается, исходя из длины кровли и величины угла наклона ската, чем выше крыша, тем меньше требуется вентиляционных окон.
Завершающие детали кровельной системы
Торцевые планки
C торцевой стороны крыши устанавливают торцевые планки. Их крепят саморезами через каждые 50-60 см. Нужно делать нахлест между соседними планками примерно в 50 мм.
Коньковые планки
Такие элементы могут быть плоскими или закругленными. Последние нужно дополнительно крепить к своему торцу заглушки. Она может быть простой или конусной, ее крепят с помощью саморезов или заклепок. Перед тем как устанавливать планки, под конек нужно положить универсальный или фигурный уплотнитель. Эти планки монтируют с использованием коньковых саморезов.
Планка ендовы
Комплект доборных накладок для формирования внутреннего угла ендовы состоит из двух элементов. Первой на обрешетку кровли устанавливается нижняя накладка ендова. Конструктивно это профиль с V-образным сечением и шириной полок, равной 298 мм.
После укладки металлочерепицы на угол пересечения двух скатов кровли укладывается верхняя доборная накладка ендова. По устройству она очень похожа на фигурный конек, но большего размера. Ширина центрального желоба – 80 мм, размер боковых полок — 76 мм.
Водосточная система
Грамотное устройство крыши под металлочерепицу невозможно без надежной системы водостока. Она состоит она из нескольких элементов.
Водосточный желоб
Согласно правилам для одной водосточной трубы необходимо не более 10 метров желоба. На нем выпиливают V-образное отверстие шириной 10 см, в которое будет вставляться выпускная воронка. Закреплять ее нужно в 15 см от края желоба.
Держатели для желоба
Они должны устанавливаться до того, как карнизы крыши и металлочерепица смонтированы окончательно. Держатели закрепляют через каждые 0,4-0,5 м. Разметить их нужно так, чтобы вышел уклон до 5 мм на метр, после чего их сгибают полосогибом. Можно также изогнуть уже установленные держатели, разметив их, используя натянутый шнур.
Заглушки для желоба
Их устанавливают с обоих торцов желоба и плотно забивают внутрь с помощью киянки.
Выпускная воронка
Передний край выпускной воронки подводится под внешний отогнутый край водосточного желоба и фиксируется резным фланцем, который пригибают к задней кромке желоба.
Соединители
При скреплении желоба или их углов между собой необходимо делать перехлест от 2,5 до 3 см. Для этого применяются соединители. Они имеют прокладки из резины, а также замок, который состоит из язычка спереди и заднего фланца. Используя такой замок, желоба нетрудно соединить как в ряд, так и под углом.
Паук
Данную деталь устанавливают в воронку водосточной трубы. Он призван не пропускать внутрь мусор и листья. Минимум раз в год паука нужно чистить, чтобы он продолжал выполнять свои функции.
Труба для соединения и ее колено
Между воронкой и водосточной трубой устанавливают два переходных колена и соединительную трубу. Их отпиливают непосредственно на месте, определив нужный размер.
Водосточная труба и ее держатели
Встречаются два вида держателей. Они универсальны и подходят для любых поверхностей и материалов. Их нужно крепить к стене через каждый метр. Также нужны крепления на трубных стыках. При монтаже отрезаются куски трубы необходимой длины, их вставляют в держатели и защелкивают замками. Внизу водосточной трубы, в 30 см от отмостки, крепится колено для слива воды.
Тройник водосточной трубы
Он необходим, если для двух воронок предусмотрен один слив. В нижней части его обжимают, а сбоку он имеет достаточно широкий раструб, позволяющий менять угол входа боковой трубы.
Воронка для сбора воды
Фальцевая и другая кровля сложных видов предполагает использование воронки вместо желоба. Ее вставляют в трубу, которая крепится на карнизе хомутом. Его изготавливают из полоски металла и соединяют саморезом.
Ветровая планка
Данный тип доборного элемента наряду с коньковой накладкой и карнизной планкой можно с уверенностью назвать наиболее важной деталью металлочерепичной кровли. Если в отсутствии других доборов металлочерепица не пострадает и прослужит несколько лет кряду, пока не намокнет утеплитель под кровлей, то в отсутствие ветровой накладки листы металлочерепицы могут быть сорваны с кровли порывами ветра в первый же сильный шторм.
Ветровая фронтонная накладка представляет собой профилированный элемент Г-образного сечения. Размеры горизонтальной полки 72 мм, 95 мм и 117 мм, вертикальная часть доборного элемента меньше – 75 мм, 80 мм и 95 мм.
Размер доборной накладки выбирают, исходя из высоты волны металлочерепицы и толщины пирога кровли. Планка устанавливается на фронтонную доску на самом последнем этапе обустройства кровли. При этом горизонтальная полка должна быть плотно прижатой к гребню волны.
Предназначение конька для крыши
Еще одной комплектующей для металлочерепицы является конек. Коньковая планка необходима для перекрытия стыка между листами кровельного материала. Такой стык формируется вдоль коньковой линии при соединении скатов. Конек необходим для предотвращения проникновения влаги под кровлю, различного мусора, птиц и насекомых. Кроме этого, он является элементом вентиляционной системы – так подает воздух через вентиляционный зазор под листы металлочерепицы. Таким образом, обеспечивается проветривание узлов кровли.
Различают круглые и прямые коньковые планки. Для первого типа необходим монтаж конусных или плоских полукруглых заглушек.
Во время монтажа коньковой планки неминуемо появляются зазоры между гребнями кровельного материала и крепежными полками. Изготовители металлочерепицы советуют заделывать их утеплителем. Тем не менее, такой подход ухудшает вентиляцию. Для устранения такой проблемы можно провести монтаж вспомогательных скатных или коньковых точечных аэраторов.
Уплотнительный материал клеится к коньковой планке или листам кровельного покрытия. Далее устанавливают планку, крепя ее при помощи саморезов в верхушку волны. Фиксацию также можно осуществить через обрешетку.
Удлинение прямого конька делают путем нахлеста в 10 см. Соединение планок круглого конька производят по штамповочным линиям.
Планка примыкания
Этот элемент используется для сопряжения кровли из металлочерепицы с кирпичными стенами и наружной облицовкой дымохода.
Для кровли из металлочерепицы используют несколько типов добора:
- Верхняя планка примыкания, укладывается поверх металлочерепицы и приклеивается герметиком непосредственно к стене сопряженной конструкции;
- Планка примыкания В — модель имеет полку с отогнутой кромкой;
- Нижняя планка А — модель, аналогичная предыдущему добору, но без отогнутой кромки.
При укладке покрытия зону примыкания собирают из двух элементов – нижнего и верхнего, поэтому данный вид комплектующих для кровли из металлочерепицы рассматривается только парами.
Отличие карнизной планки от капельника
Внешне эти элементы весьма похожи. Однако главное их отличие – в назначении. Карнизная планка крепится непосредственно под кровельные листы. Она отводит влагу, стекающую по скату, от карнизного свеса и других деревянных конструкций крыши.
Для чего нужен капельник?
Он предназначен для отведения конденсата, образующегося в подкровельном пространстве при перепадах температуры. Конденсат стекает по слою гидроизоляции. Соответственно и крепится деталь под край гидроизоляционной мембраны.
Нужны ли эти элементы? Казалось бы, кровля не будет протекать и без них. Тем, кто хочет продлить срок службы кровли и стен, следует установить капельники и карнизные планки. Те, кто хочет через несколько лет ремонтировать кровлю и стены – могут экономить.
Планка торцевая
Одна из немногих комплектующих деталей металлочерепицы, которая обладает универсальным характером. Обычно торцевую планку используют для подшивки нижнего края фронтонной доски, но в случае необходимости доборной уголок можно использовать и в качестве ветровой и карнизной накладки для наиболее простых типов металлочерепицы.
Размер добора выбирается в зависимости от ширины фронтонной доски. Для массивной кровли жилого дома обычно используется профиль со 120 мм по горизонтали и 135 мм по вертикальной полке. Для более простых крыш с неутепленной кровлей чаще применяют доборы 120х95 мм.
Важно! Некоторые модели торцевых накладок могут выполняться с выполненным дополнительным ребром жесткости вдоль вертикальной полки профиля.
Это не прихоть или желание украсить добор декоративными деталями. Ребро позволяет увеличить жестокость торца для случаев, когда ветер направлен под горизонтальную полку. При отсутствии усиления и неудачном направлении воздушного потока талая вода со снегом может легко обломать и деформировать доборную деталь.
Для зданий с парапетной надстройкой торцевая планка используется для защиты верхней кромки и участка кровли, примыкающего к стене.
Как рассчитать металлочерепицу на крышу
Необходимо правильно сделать расчет металлочерепицы на крышу. Ее должно хватить для выполнения работ и при этом – не должно статься много обрези.
Подсчет производится таким образом:
- Рассчитывается площадь каждого ската крыши.
- Далее производится расчёт эффективного размера черепичного листа: нужно этого из полной площади листа вычесть площадь, используемую внахлест.
- Рассчитывается количество рядов черепицы на скате: нужно рабочую длину ската разделить на ширину листа.
- Производится расчет количества листов в ряду.
- Умножаются количество рядов и листов в ряду.
Важно учесть, что при подсчете количества листов в ряду, величина перехлеста может достигать 15-20 сантиметров. Во избежание нехватки материала величины необходимо округлять в большую сторону!
Карнизная планка
Применяется для зашивки нижней кромки свеса. Карнизная накладка представляет собой Г-образный профилированный элемент с большим углом раскрытия — 135о. Длина вертикальной полки равна 100 мм, отогнутой части – 69 мм. Доборная накладка набивается на обрешетку и лобовую доску непосредственно перед укладкой кровельного покрытия. Горизонтальная полка заходит непосредственно под металлочерепицу. В ее задачу входит защита лобовой доски и сетки вентиляции от дождевой воды. Доборный элемент отгибают так, чтобы вертикальная полка заходила непосредственно в желоб системы водоотведения.
Карнизную планку не стоит путать с капельником, хотя оба типа доборных элементов во многом схожи между собой. Установка последнего выполняется на этапе укладки полотна парогидроизоляции. В отличие от карнизного добора, кромка капельника выводится не в желоб, а за него, тем самым исключается затапливание талой водой приемных окон системы вентиляции подкровельного пространства.
Общие советы по технологии монтажа металлочерепицы
Для примера мы рассмотрим самую распространенную технологию укладки металлочерепицы – без утеплительного слоя. Какие чаще всего допускаются ошибки и какие рекомендации по технологии нужно выполнять?
Пароизоляция металлочерепицы
Недобросовестные или неграмотные кровельщики настоятельно рекомендуют застройщикам делать пароизоляцию холодной крыши. Объяснения – за счет этого уменьшается попадание пара на металлические листы и намного увеличивается срок их эксплуатации. На самом деле все с точностью до наоборот, пароизоляция значительно ухудшает эксплуатационные параметры. Почему?
- Даже теоретически невозможно сделать пароизоляцию полностью герметичной, влажный воздух в любом случае будет попадать на металлочерепицу через неплотности стыков, из-за линейных температурных колебаний стропильной системы, из-за того, что сами парозащитные мембраны в небольших количествах пропускают влагу и т. д. Это значит, что, наличие парозащитных мембран не исключает образование на листах конденсата со всеми негативными последствиями.
- Если установлена мембрана, то эффективность естественной вентиляции подкровельного пространства существенно ухудшается. Ненамного улучшает положение и контробрешетка со специальными продухами. Лучше всего листы высыхают только тогда, когда их плоскость полностью открыта, удаление конденсата происходит не только во время движения воздушных масс, но и в спокойном состоянии за счет разности давления насыщенного парами воздуха.
- Очень затруднена визуальная ревизия состояния деревянных конструкций стропильной системы. Кровля может длительное время иметь протечки, которые сложно заметить с чердака из-за установленной мембраны. Постоянно мокрое дерево быстро поражается гнилью, теряет свои первоначальные несущие свойства, стропильная система требует сложных ремонтных работ. Различные пропитки помогают мало.
- Увеличение сметы крыши. Мембрана стоит немалых денег, а особенно самая современная так называемая диффузионная. Работы по ее укладке также приходится оплачивать, как результат – заметное увеличение сметной стоимости кровли.
На этом примере мы постарались объяснить, почему следует знать не только технологию, но и понимать назначение каждой операции, всегда должна быть четкая логика и научное объяснение тех или иных действий.
Цены на материал для пароизоляции
Материал для пароизоляции
Нижний стартовый узел обрешетки
Во время обустройства этого элемента неопытные строители часто допускают две ошибки.
Первая. Кронштейн для фиксации водосточного желоба крепится непосредственно к первой доске обрешетки. Так делать нельзя, металлическая полоса будет упираться о лист черепицы и деформировать его. Это в лучшем случае, в худшем со временем в этом месте из-за неизбежных колебаний кровли тонкий прокат продырявится. О последствиях рассказывать нет необходимости. Под кронштейн следует делать специальное углубление, его верхняя плоскость не должна выступать над поверхностью досок.
Нижний стартовый узел обрешетки
Вторая. Не регулируется толщина компенсирующей рейки под карнизную планку и нижний край первого листа кровли. Стандартная толщина пиломатериалов для обрешетки и контробрешетки 20–25 мм, такие же размеры и у планки под компенсирующую рейку. В результате она приподнимает нижний край листа и изгибает весь профиль. Не нужно лениться, настоятельно рекомендуется уменьшить толщину рейки и подогнать ее по высоте к параметрам профиля листа. В большинстве случаев толщина рейки должна составлять 15 мм, конкретные значения зависят от вида металлочерепицы и должны указываться в инструкции по монтажу от производителя. Если размеры подогнаны правильно, то лист металлочерепицы будет плотно прижиматься по профилю, никаких провисаний не будет.
Как выравнивать первые листы металлочерепицы
Чем длиннее здание, тем важнее точно выставить первые ряды кровли. Несколько миллиметров ошибки на одном конце ската превращаются в несколько сантиметров на противоположном, а такую погрешность отлично заметно с земли, полностью скрыть брак невозможно.
Первые ряды металлочерепицы нужно выравнивать с точностью до миллиметра
Но и это не все проблемы. Дело в том, что фиксировать металлочерепицу нужно только в предусмотренных точках под верхней частью профиля. Обрешетка делается по большей части из реек шириной примерно 3 см, за счет этого достигается уменьшение расхода дорогих пиломатериалов. Смещение листов на два сантиметра становится критичным – саморезы не удерживают покрытие с расчетной надежностью. В самых сложных случаях придется или полностью демонтировать все установленные листы и начинать работу снова с учетом допущенных ошибок, или поприбивать дополнительные рейки обрешетки с учетом величины смещения мест фиксации. Оба варианта очень нежелательны и всегда имеют негативные последствия.
Фиксировать металлочерепицу нужно только в предусмотренных точках под верхней частью профиля
Как точно установить первые ряды на длинном скате? Делается это в несколько этапов.
- Установите на стропильной системе два листа первого ряда и один лист второго. Обращайте внимание, чтоб они соединялись в предусмотренных местах. Листы на скате должны напоминать латинскую букву «L».
- В одном месте закрутите саморез, не затягивайте его сильно, уплотнительная резинка должна лишь слегка касаться поверхности металлического профиля, но не сжиматься. Саморез фиксируется на среднем листе примерно по центру. За счет этого можно осторожно сдвигать все три листа одновременно, они не выскакивают из заводских замков, поворачиваются вправо/влево на несколько сантиметров. Таких смещений вполне достаточно для того, чтобы точно выставить металлическую кровлю по отношению к карнизу.
- Если у вас предварительно натянута веревка для выравнивания – отлично, процесс монтажа первых листов несколько упрощается. Во время натягивания веревки нужно точно замерять ширину скатов, разбежности по крайним плоскостям не могут превышать ±2 мм. Если веревки нет, то выравнивание придется делать на глаз. Рекомендуется перед тем как окончательно фиксировать положение первых листов, уложить еще несколько по длине. Это повысит точность регулировки и полностью исключит вероятность очень неприятной ошибки.
Видео – Практические советы по технологии монтажа металлочерепицы
Советы по вкручиванию саморезов
Не всегда возможно воспользоваться рекомендациями производителя и выбрать предложенную разработчиками схему фиксации саморезов.
Схема крепления металлочерепицы
Если есть желание или необходимость вносить свои коррективы, то опытные кровельщики советуют никогда не уменьшать их общее количество на квадратном метре кровли. Увеличивать число мест крепления можно, вкручивайте их хоть в каждую волну.
Именно так следует поступать с боков и карниза крыши, далее максимальное расстояние между метизами – в шахматном порядке через волну. Реже категорически запрещается, не стоит экспериментировать, при сильных порывах ветра могут быть подрывы вплоть до сноса всей кровли.
Практический совет. Есть рекомендации вкручивать саморезы в два листа одновременно в точке совмещения стыка, она расположена на верхнем гребне волны. Делать так можно только в одном случае: во время планировки размещения листов металлической черепицы была допущена ошибка и замки оказались с подветренной стороны крыши. Фиксация саморезами в местах стыка уменьшит шумность во время сильных порывов ветра и минимизирует риски задувания в щели мелкого сухого снега.
Работать следует в мягкой обуви, ставать только в выемки, гребни могут прогнуться под весом человека. Соблюдайте рекомендованную производителем раскладку листов, это исключает появления больших зазоров в места состыковки четырех углов. Каким путем достигается такой результат? Все довольно просто. Еще на стадии проектирования оборудования для производства профлиста предусматриваются специальные радиусы изгибов кромок, за счет чего они компенсируют незначительное увеличение толщины.
Последовательность укладки листов металлочерепицы
Предпочтительно укладывать листы справа налево, за счет такой технологии облегчается стыковка. Если делать наоборот, то стыки последующих листов придется подпихивать под волны предыдущих. Это увеличивает риски повреждения антикоррозионной защиты и усложняет процесс фиксации саморезов.
Цены на популярные модели шуруповертов
Шуруповерты
Снегозадержатель
Для борьбы со сходом снежных зарядов с поверхности металлочерепицы используется несколько типов снегорезов. Наиболее доступными и популярными считаются бугельные снегозадержатели и уголковые барьеры. Если кровля из металлочерепицы очень широкая, то бугелям предпочитают более прочные трубчатые снегозадержатели.
Первый тип представляет собой укороченный до 30 см профиль с выштампованными и отогнутыми «лапами» для крепления на гребнях металлочерепицы.
Уголковый тип снегозадержателя монтируется на кровлю с помощью специального держателя. Конструктивно данный вид доборного элемента представляет собой перевернутый профиль V-образного сечения. Уголки располагают над рейками обрешетки кровли, обязательно в шахматном или каскадном построении. Такой способ крепления позволяет более рационально распределить нагрузку на обрешетку кровли. Если же установить снегорезы в одну линию, снег может легко смять металлочерепицу и даже оторвать рейку обрешетки.
Устройство кровли из металлочерепицы по деревянной обрешетке
Главное назначение обрешетки – это поддержка каркаса крыши, формируемого стропилами. К ней крепятся гидроизоляция и металлочерепица, она создает естественную вентиляцию внутреннего пространства кровли.
Есть две разновидности обрешетки – сплошная и разреженная. В сплошной конструкции все доски примыкают вплотную друг к другу, что обеспечивает повышенную прочность каркаса, но значительно увеличивает затраты материала.
В разреженной обрешетке доски находятся на определенном расстоянии друг от друга.
При монтаже крыши из металлочерепицы чаще всего используется вторая разновидность, так как облицовочный материал достаточно прочен сам по себе и не требует дополнительного укрепления каркаса.
ВАЖНО!
Расстояние между параллельными досками основного направления обрешетки определяется интервалом между волнами черепицы, так как впадины волн являются самыми прочными участками профиля.
Планка уголка
Один из способов закрепить снегорез предполагает использование специальной монтажной накладки, которая устанавливается на поверхность кровли. Обычный уголковый снегозадержатель представляет собой профилированную деталь в виде перевернутой буквы «V».
Такая конструкция крепится на металлочерепице по задней кромке обычными саморезами. Если на кровле скапливается небольшое количество снега, то этого достаточно, чтобы удержать снегорез на крыше. Для снегового слоя больше 15 см собственной прочности уголкового снегореза уже не хватает, поэтому его ставят на специальный доборный элемент в виде перевернутого уголка.
Устройство и назначение элементов безопасности
Лестница
Для подъема на крышу нужна устойчивая лестница, состоящая из стенового и кровельного фрагментов с кронштейнами. Необходимо 4 кронштейна на секцию. Их монтируют на участке нижнего волнового изгиба, там, где идет сплошная обрешетка. Сами кронштейны и верхнюю часть кровельной лестницы закрепляют болт-шурупами. Стеновую лестницу монтируют таким образом, чтобы ее верхняя ступенька была расположена напротив края карниза. Стеновую лестницу нужно располагать в створе с кровельной.
Кровельное ограждение
Такие металлические ограждения необходимы для работ на крыше. Их крепят специальными опорами к сплошной обрешетке сквозь нижнюю часть волны и уплотняют резиновыми прокладками.
Переходной мостик
Для того чтобы безопасно ходить по крыше от окна мансарды, люка или лестницы, необходимы переходные мостики. Их крепят так же, как и ограждения, но сплошная обрешетка в этом случае не обязательна.
Снегозадержатели
Наиболее популярны трубчатые снегозадержатели из металла, их обычно окрашивают в черный, коричневый, зеленый или красный цвета. Их монтируют по всему периметру кровли выше карнизного свеса. Также их обязательно размещают над входом, мансардными окнами и над каждым уровнем многоярусной кровли.
Схема кровельной системы
Ниже можно увидеть схему кровельной системы. На ней все узлы, рассмотренные выше, соединены в единую крышу.
Кровельный аэратор
Обеспечить надежную вентиляцию подкровельного пространства с помощью одних лишь коньковых аэраторов можно только в случае, если длина ската составляет менее 6 м. Для полноразмерных крыш с углом наклона кровли до 12о включительно эффективность удаления водяного пара снижается настолько, что приходится устанавливать доборные элементы в виде вентиляционных грибков и колпаков.
Важно! Изо всех видов доборов установка аэраторов считается наиболее ответственной операцией, так как приходится вырезать в металлочерепице дыру внушительных размеров. Любая ошибка с выбором места установки может обойтись серьезными затратами на ремонт крыши.
Наиболее эффективными считаются канальные аэраторы или выходы. Конструктивно подобные доборы изготавливаются в виде колпака, установленного на трубчатом удлинителе. Такой элемент хорошо работает, даже будучи установленным в срединной части ската. Основание приспособления, как правило, изготавливают из пластика с юбкой из мягкой резины. Для монтажа достаточно вырезать в металлочерепице по готовому шаблону отверстие, установить на саморезах юбку, вставить удлинитель и одеть колпак.
Грибковые аэраторы изготавливаются по аналогичной схеме, но без удлинителя и с укороченным втрое защитным колпаком. Подобные доборные продухи ставят на расстоянии 60-70 см от коньковой накладки кровли.
Ендова
Ендовые планки (разжелобки), так же как и металлочерепицу, изготавливают из оцинкованной листовой стали, покрытой слоем полимерного материала. Для качественного обустройства, особенно при не сплошном настиле крыши, лучше приобретать изделия толщиной не меньше 0,7 мм. Ширина детали зависит от длины планки и ширины выстилки и может составлять от 30 до 60 см.
ОБРАТИТЕ ВНИМАНИЕ!
Элементы шириной 30 см рекомендуется использовать в случае, когда длина ендовы составляет не больше 4 м или для обустройства простых скатов. Оптимальная величина напуска металлочерепицы над планкой составляет 25 см. Это что касается нижней ендовы. Размер же верхней детали не особо важен, так как она используется лишь в качестве декоративного элемента.
Монтаж ендовых планок включает в себя следующие действия:
- До того как приступать к установке элементов нужно убедиться в целостности гидроизоляционного материала.
- В ендове монтируют сплошную обрешетку из досок, поверх которой настилают гидроизоляцию.
- Крепят кронштейны для системы водостока.
- Устанавливают карнизную планку.
- Монтируют листы разжелобка от низа к верху, крепя их кровельными саморезами. Все детали укладывают с нахлестом 20-30 см. Выступающие края планок срезают, после чего места срезов обрабатывают специальным покрасочным составом.
Ендова на металлочерепицу
Укладывают листы металлочерепицы на смежных по ендове скатах.
Стыки листов при необходимости закрывают верхними ендовыми накладками. Их укладывают с нахлестом друг на друга не менее 10 см.
ОСТОРОЖНО!
Нельзя вкручивать саморезы ближе, чем на 25 см от оси ендовы.
Обход дымохода
В комплект обустройства крыши обязательно включаются детали и узлы для заделки линии сопряжения стенок дымохода и кромки металлочерепицы. Если труба дымохода круглого сечения, то чаще всего используется стандартный узел прохода крыши.
Для кирпичных дымоходов приходится устанавливать наружную облицовку поверхности из тонколистового металла, а оставшуюся щель закрывают тремя видами планки примыкания.
Верхнюю кромку кирпичной трубы обязательно обшивают уголковым профилем 60х100 мм.
