Как и чем выполнить крепление полипропиленовых труб к стене – материалы и способы крепления

Как и чем выполнить крепление полипропиленовых труб к стене – материалы и способы крепления

Долговечность любой инженерной сети напрямую зависит от используемых материалов и качества сборки конструкции. При обустройстве большинства бытовых трубопроводов на сегодняшний день используются трубы из полипропилена, которые имеют отличные эксплуатационные характеристики и являются очень достойным стройматериалом. Чтобы они, находясь в составе трубопровода, обеспечивали его функционирование, их нужно качественно закрепить. О том, как и чем крепить полипропиленовые трубы к стене, и пойдет речь в этой статье.

Материалы для полипропиленовых труб

Перед тем, как крепить полипропиленовые трубы к стене, необходимо выбрать материал, из которого они будут сделаны. Для изготовления данного вида труб используется несколько видов сырья, от выбора которого зависят характеристики готовых изделий.

Производство полипропиленовых труб возможно с использованием следующих материалов:

1. PPH. Данный материал достаточно хрупок при низких температурах, но весьма прочен на изгиб. Используя различные присадки, такому полипропилену можно добавить устойчивость к открытому огню, прозрачность и антистатичность.
2. PPC. Будучи продуктом сополимеризации этилена и пропилена, данный вид сырья позволяет создавать трубы с более высокими показателями механической прочности и гибкости, чем в предыдущем случае.
3. PPB. Такое сырье является блок-сополимером.
4. PPR. Этот материал представляет собой статсополимер.
5. PPRC. Данный сополимер полипропилена позволяет создать легкие и прочные трубы, которые не деформируются даже в том случае, если в них замерзла вода. Этот материал способен работать в диапазоне температуры от -10 до +90 градусов. Кроме того, такой сополимер отличается хорошей сопротивляемостью различным щелочам и кислотам.
6. mPP. Металлоценовый полипропилен имеет достаточно уникальные характеристики, по которым он схож с резиной.

После выбора подходящего варианта остается лишь приобрести необходимое количество труб и приступить к монтажу трубопровода.

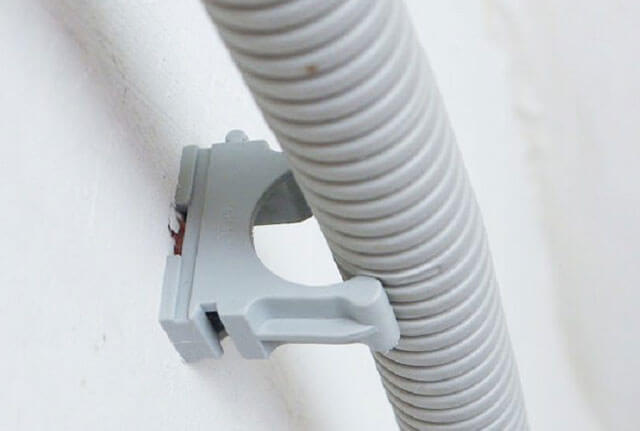

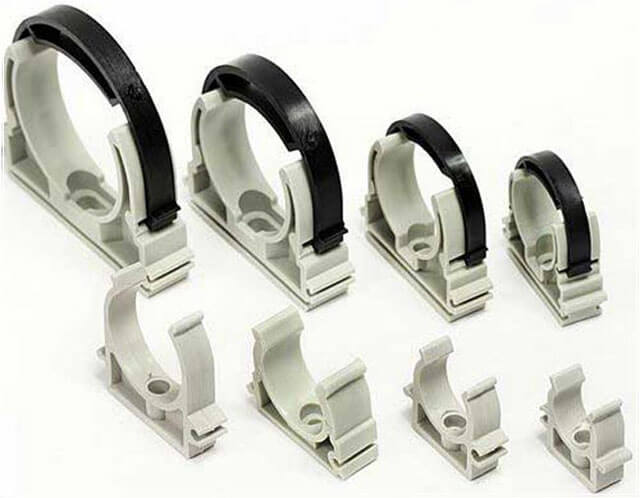

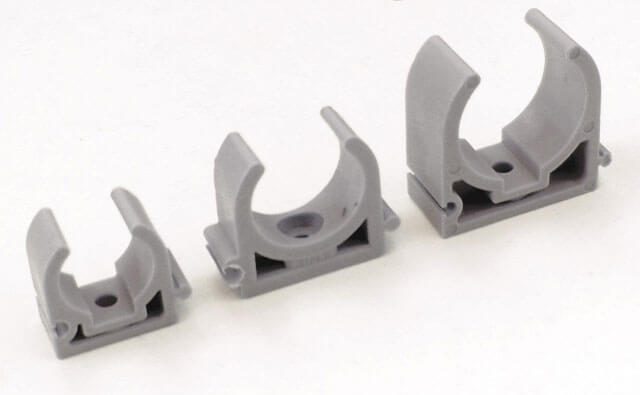

Крепление труб при помощи клипс

Один из способов зафиксировать трубопровод на своем месте предполагает крепление с помощью клипс. Такой крепеж полипропиленовых труб очень прост в реализации: для соединения клипс с поверхностью понадобятся лишь саморезы и немного времени. То же самое можно сказать и о демонтаже труб – клипсы позволяют извлечь трубу без каких-либо инструментов.

Помимо простоты, выделяют и другие достоинства крепления при помощи клипс:

1. Клипсы могут работать в довольно широком температурном диапазоне, что дает возможность использовать их для фиксации самых разных трубопроводов.
2. Трубы, зафиксированные клипсами, не могут изогнуться в процессе эксплуатации. Конечно, это возможно только в том случае, если монтаж был выполнен правильно – в частности, нужно должным образом рассчитать шаг установки клипс.
3. Пластиковые клипсы для крепления труб имеют неплохие визуальные характеристики, поэтому необходимости в установке маскирующих коробов или скрытой прокладки трубопровода нет.

Клипсы отлично подходят для фиксации полипропиленовых труб систем водоснабжения и отопления. Устанавливать такие крепления можно на большинстве поверхностей, среди которых – дерево, гипсокартон, кирпич и бетон. При необходимости параллельного расположения трубопроводов можно воспользоваться не только двумя отдельными клипсами, но и двойной клипсой (разумеется, нужно учитывать дистанцию между трубами).

Впрочем, одинарные клипсы легко соединяются друг с другом, поэтому можно создать практически любую конфигурацию. Желательно при покупке клипс выбрать комплект, в котором будут ремешки, повышающие качество крепления трубопровода.

Крепление полипропиленовых труб к стене выполняется по следующему алгоритму:

• Сначала нужно наметить места, в которых будут высверливаться отверстия для креплений;

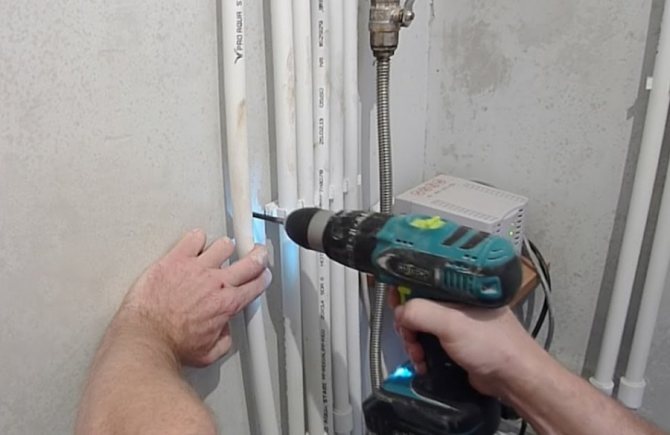

• В стене перфоратором высверливаются отверстия (прочитайте также: «Как спрятать полипропиленовые трубы в стене – правила монтажа»);
• В подготовленные отверстия вставляются дюбели клипс;
• Трубы устанавливаются в клипсу, которую сначала необходимо расширить, а потом сжать так, чтобы труба плотно зашла в крепление.

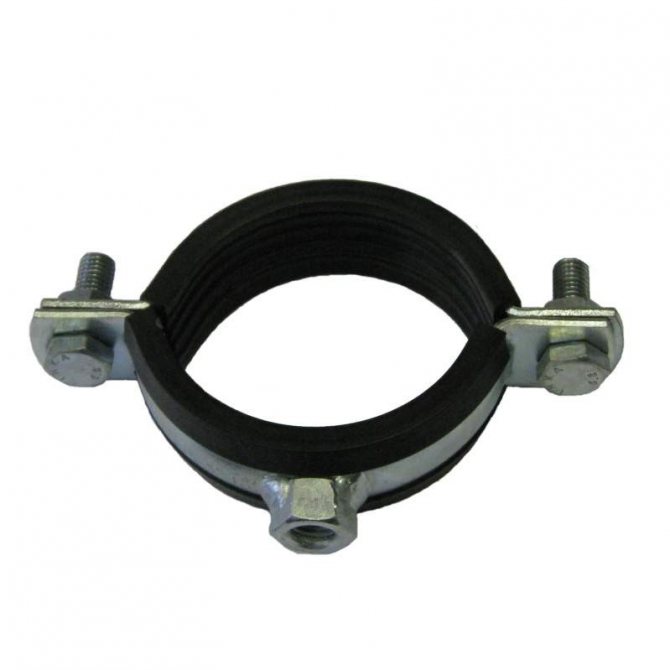

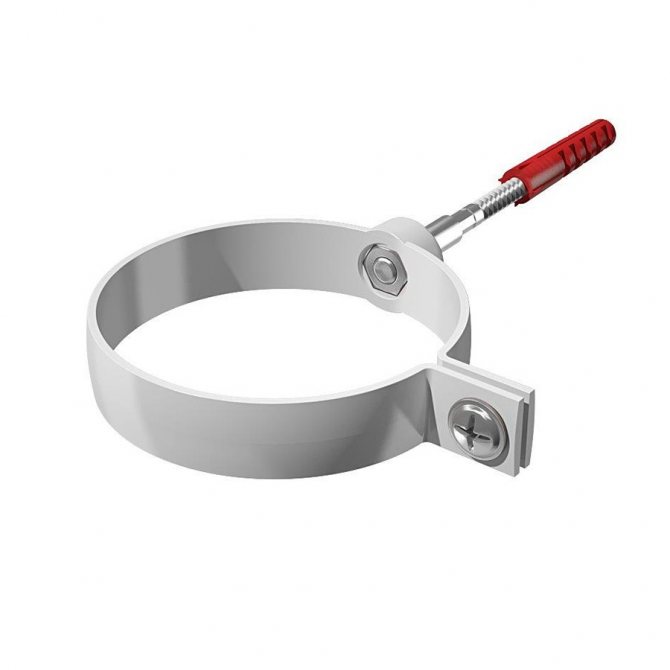

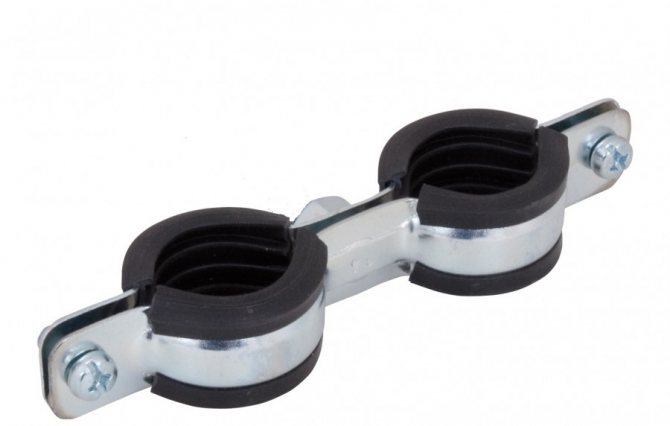

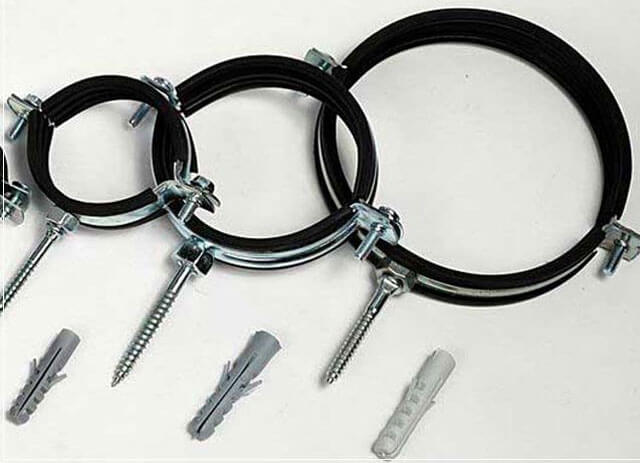

Как крепить трубы при помощи хомутов

Еще один способ крепления полипропиленовых труб предполагает использование специальных хомутов. Такие хомуты конструктивно представляют собой болтовую конструкцию из металла или пластика. Конструкция хомутов может включать в себя резиновую прокладку, и свой выбор лучше останавливать именно на таких креплениях – они демонстрируют лучшие шумо- и виброизоляционные качества. Читайте также: «Какой бывает крепеж для трубы к стене – варианты крепления и способы монтажа».

Хомуты позволяют зафиксировать трубопровод двумя способами:

1. Жестким . При помощи хомута можно создать такое крепление, в котором труба будет зафиксирована жестко, поэтому любые смещения трубопровода невозможны. Как правило, жесткое крепление полипропиленовых труб выполняется прямо возле раструба, немного ниже него.
2. Плавающим . Методика крепления труб в данном случае не отличается от предыдущего способа, но хомуты затягиваются не до конца. Обычно такое крепление используется для ГВС и отопительных систем, поскольку они меняются в размерах из-за температурного расширения. Чтобы зафиксировать трубопровод таким способом, необходимо брать хомуты немного большего диаметра, чем сами трубы.

Алгоритм крепления полипропиленовых труб к стене при помощи хомутов выглядит следующим образом:

1. Сначала необходимо разметить на стене точки, в которых будут устанавливаться крепления. Конечно, сначала нужно тщательно рассчитать шаг креплений и расположение трубопровода.
2. Далее в стенах высверливаются отверстия для пластиковых дюбелей. В точках изгиба трубопровода нужно просверлить несколько дополнительных отверстий, причем они должны располагаться хотя бы в 15 см от угла.
3. В отверстия устанавливаются дюбели, а уже в них закручиваются хомуты. В случае металлических хомутов нужно следить за тем, чтобы крепление располагалось строго перпендикулярно трубопроводу.
4. Переднее полукольцо хомута нужно отвести вниз, для чего нужно раскрутить нижний винт.
5. В каждый хомут для полипропиленовых труб устанавливается свой участок трубы, после чего все крепления затягиваются в соответствии с выбранным способом.

Правила крепления

Крепление к стене полипропиленовой трубы горячего водоснабжения должно выполняться хомутами, которые позволят трубе расширяться под воздействием температуры. Для систем, не испытывающих температурных перепадов, этот пункт неактуален.

При фиксации наружных канализационных сетей нужно соблюдать такие требования:

• Для монтажа труб большого диаметра подходят только металлические хомуты;
• Дистанция между точками крепления 50-мм полипропиленовых труб должна быть не больше 40 см, а для 100-мм труб – не больше 80 см;
• При монтаже вертикального стояка необходимо следить за тем, чтобы крепления располагались по одной оси;
• Труба, установленная на креплениях, должна располагаться не ближе 5 мм от стены.

В случае с канализационными системами нужно стараться устанавливать их как можно ближе к стене, чтобы повысить жесткость конструкции.

После того, как монтаж завершен, систему необходимо проверить на работоспособность, для чего она заполняется водой и проверяется на предмет наличия протечек и провисаний трубопровода. Если подобных дефектов нет, то систему можно смело использовать по прямому назначению.

Заключение

Требуемое пространство между точками опо­ры по данным СНИП

Подходящее расстояние между точками опоры трубопровода является важной характеристикой для эксплуатации системы. Точки, где установлены крепления, дают возможность равномерно распределить имеющуюся нагрузку, максимально снизить возможное напряжение. При прокладке тепломагистралей, удачно распределить температурную нагрузку.

Характеристики, приведенные в таблицах СНиП, содержат требования по допустимому свободному пространству между неподвижными опорами, с учетом предназначения системы. Эти данные обязательно есть в таблицах, которые существенно упрощают расчет системы. Не забывайте, что в таблице находятся не рекомендуемые данные, а конкретное расстояние соответствующие СНиП, на каком расстоянии, каких креплений и сколько должно быть установлено.

Данные СНИП

Выбор подходящих держателей прямо зависит от особенностей монтируемой системы и уровня будущей нагрузки на используемые элементы. Свободное расположение трубопровода требуется там, где возможен эффект расширения под воздействием высокой температуры. Подходящие крепления позволяют расширяющимся элементам свободно перемещаться при нагреве, но хорошо удерживать систему на поверхности стены.

Крепление полипропиленовых труб 3-мя распространёнными способами

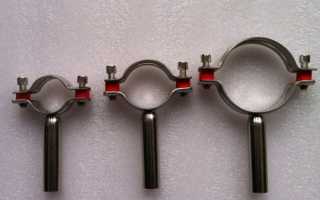

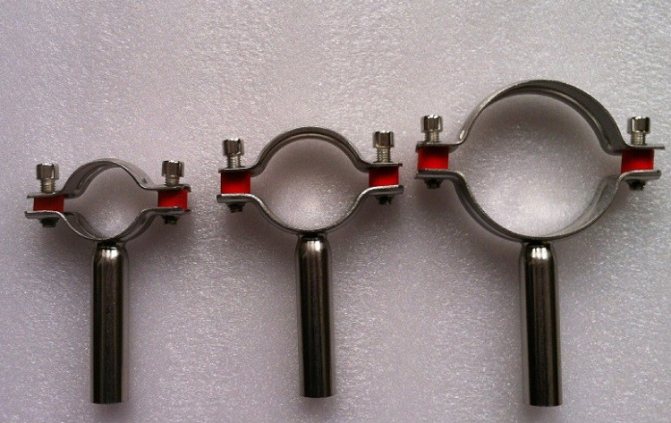

Металлические хомуты разного диаметра

Сразу хочу сделать оговорку, что расстояние между креплениями полипропиленовых труб не имеет принципиального технологического значения. Здесь важны другие нюансы, например, сохранение ДУ при сварке, маркировка PPR для тех или иных целей или, к примеру, то же качество крепления. Я расскажу вам из личного опыта, как всё это связано с кронштейнами, а ещё предлагаю дополнительно посмотреть видео в этой статье.

Фиксация ППР — что с этим связано

Сразу хочу немного приподнять завесу о взаимосвязи фиксации с другими факторами. Например, вы не сможете надеть кронштейн на фитинг, а если, к примеру, для отопления используете PPR PN-20, то кронштейны нужно ставить чаще, нежели на PPR PN-25 и так далее.

Способы крепления

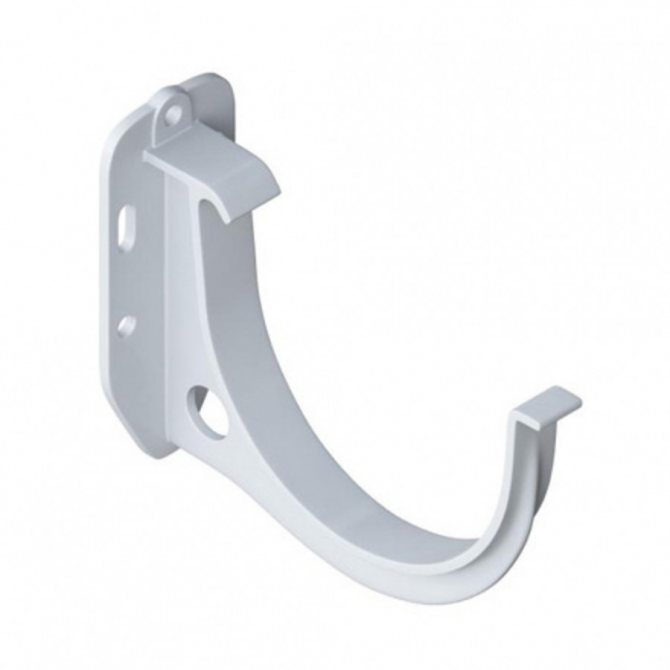

Пластмассовые кронштейны для PPR

Рекомендации и частые ошибки

Если стены хорошо выровнены, для фиксации пластиковых отводов удобнее использовать клипсы. На стены с неровными поверхностями лучше крепить регулируемые хомуты.

Делая выбор между пластиковыми и металлическими хомутами, принимают во внимание внешний вид будущей разводки.

Для плавающих креплений применяют хомуты с внутренним сечением, превышающим на 1-2 мм наружный диаметр прокладываемых каналов.

Наиболее часто наблюдаются ошибки, связанные с несоблюдением должного уклона горизонтальных частей магистрали. Напомним, он должен быть не менее 20 мм на каждый метр отводов.

Следует также отметить, что уклон нужен все время постоянный, он не может прерываться. Иначе образуется контруклон, в месте которого начнется скопление загрязнений и появится засор.

как правильно крепить трубопроводы из полипропиленовых труб?

после ряда консультаций с монтажниками возник следующий вопрос: как правильно крепить трубопроводы из полипропиленовых труб? у всех разные методики и размеры креплений друг от друга. подскажите, пожалуйста.

Сергей, здравствуйте. правильное крепление трубопроводов из полипропиленовых труб имеет не только эстетическое значение, но и практическое, т.е. правильное крепление поможет избежать разрушение самого трубопровода (что на самом деле сложно, но возможно). полипропиленовые трубы имеют свойства термического расширения, точнее удлинения. чем выше температура воды (в системах отопления, горячего водоснабжения), тем сильнее они удлиняются. это может сказаться на соединениях (тройниках, отводах, муфтах). допустим, отопление. весной отключают и трубы остывают(сокращаются), осенью включают и трубы нагреваются (удлиняются), затем, опять, весной отключают и т.д. труба сокращаетсяудлиняетсясокращаетсяудлиняется. это происходит как с вертикальными стояками, так и с горизонтальными подводками к радиаторами. и «американки» на Ваших кранах чуть-по чуть развинчиваются, отходят от крана. поэтому их каждую весну необходимо подтягивать. а если стояк крепится на одной подвижной опоре посередине, то это совершенно неизбежно. если труба длинная, то колебания размера может быть очень значительны. если она закреплена неправильно (нет неподвижных опор, неподвижные опоры стоят в неправильных местах, подвижные опоры стоят с неправильным шагом друг от друга), то это может привести к провисам, разрушениям самих опор или даже самого трубопровода. при расчете количества и видов креплений необходимо учитывать не только коэффициент термического расширения конкретного материала из которого сделана труба, но и разницу температур при которой происходил монтаж трубопровода и температуры теплоносителя, который будет использоваться в трубопроводе. чем больше эта разница, тем сильнее будет удлинение. для точного расчета необходимо знать эту разницу. без этого значения все размеры, которые Вам дадут будут чисто условными. также при монтаже необходимо оставлять зазоры, на углах поворота, между трубами и стенами. так трубам будет куда расширяться. и, иногда, этого будет достаточно,чтобы труба самокомпенсировалась. правильный расчет поможет избежать лишних трат на материалы. как Вам уже написали можно почитать инфо в интернете для общего развития. но для грамотного расчета и правильного монтажа Вам все-таки лучше пригласить специалиста.

Мастеров онлайн: 73 Заказов в неделю: 2 302 Предложений в сутки: 1 257

на стыках клипсами

Я подхожу к этому вопросу с пониманием необходимости, расположения трубы, пол,потолок,стена, не реже 50 см клипсы ну, и чтобы красиво было, симметрично.

Преимущества и недостатки клипс

К основным достоинствам клипс относят:

• Высокую прочность и стойкость к температурным перепадам.
• Легкий вес и простоту монтажа.
• Низкую стоимость изделий.
• Широкий ассортимент в продаже типоразмеров и конфигураций.

У данного вида креплений имеются и недостатки:

• Хрупкость защелок, закрывающих каналы сверху.
• Ограничения в использовании для крепления трубопроводов с тяжелой рабочей средой.
• Встречаются изделия с излишне большим расстоянием от стены.

Расстояние между креплениями (хомутами) полипропиленовых труб

Важно правильно определить расстояние между точками крепежа полипропиленовых труб, которое рассчитывается ещё на этапе проектирования. Жёсткое фиксирование и точно выдержанные расстояния исключают непроизвольное смещение трубопровода и продлевают его эксплуатационный период. В качестве крепёжных элементов, обеспечивающих жёсткое крепление, используются хомуты, оснащённые резиновой прокладкой.

Расстояние между креплениями полипропиленовых труб — это показатель, рассчитывающийся индивидуально для каждого вида труб и зависящий от таких факторов, как:

• Температура транспортируемой жидкости
• Коэффициент линейного расширения трубопроводной системы
• Диаметр трубы
• Жесткость и технические характеристики сырья, из которого произведена труба
• Непосредственная толщина стенки трубы
• Наличие стекловолокна или аллюминия в составе стенки трубы
• Другие дополнительные нагрузки

Неправильно выбранное расстояние негативно скажется на пропускной способности и сроке службы трубопроводной сети. Если расстояние между крепёжными хомутами будет больше, чем нужно, то это может привести к прогибанию труб на горизонтальных участках и появлению на них защемлений в области опор.

• Как правильно рассчитать
• Сравнительные характеристики расстояний между креплениями трубопроводов
• Расстояние между креплениями труб aquatherm GmbH и других труб PPR

• Трубы с увеличенным расстоянием между хомктами
• Вопросы, комментарии, отзывы

Как правильно рассчитать расстояние между креплениями (хомутами) труб из полипропилена

В рекомендациях по эксплуатации производитель обычно прилагает таблицу выбора расстояния в зависимости от диаметра труб и разницы температур.

Произвести расчет самостоятельно, без погрешности, практически не возможно, так как каждый производитель использует свой подход, формулы и самое главное, определенные технические характеристики.

Что бы не ошибиться с расстоянием между креплениями которые приходится рассчитывать самостоятельно, например если под рукой нет каталога или трубопроводная система без обозначения производителя , лучше всего сделать расстояние максимально коротким — в таком случае вы точно будете застрахованы от возможной проблематики.

Конечно в таком случае придется потратится на большее количество креплений и потратить на монтаж больше времени.

Именно поэтому специалисты в области инженерных систем рекомендуют пользоваться продукцией надежных заводов, с документацией и техническими каталогами, находящимися в открытом доступе.

Сравнительные характеристики расстояний между креплениями трубопроводов

Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании aquatherm. Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб aquatherm.

Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.

Таким образом, использование трубопроводной продукции aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.

Расстояние между креплениями труб aquatherm GmbH и других труб PPR

Таблица для определения расстояния между опорами в зависимости от разницы температуры и наружного диаметра:

— для армированной трубы, в соответствии с техническим каталогом aquatherm GmbH

Разница температур	Диаметр трубы d (мм)
16	20	25	32	40	50	63	75	90	110
Интервал между креплениями в мм
20 °С	1000	1200	1300	1500	1700	1900	2100	2200	2300	2500
30 °С	1000	1200	1300	1500	1700	1900	2100	2200	2300	2400
40 °С	1000	1100	1200	1400	1600	1800	2000	2100	2200	2300
50 °С	1000	1100	1200	1400	1600	1800	2000	2100	2200	2100
60 °С	800	1000	1100	1300	1500	1700	1900	2000	2100	2000
70 °С	700	900	1000	1200	1400	1600	1800	1900	2000	2000

— для обычной полипропиленовой трубы, в соответствии с нормативным документом «СП 40-101-96«

Фиксация металлических изделий

Крепление таких деталей осуществляется двумя методами:

• Металлическими хомутами;
• Скобами.

Фиксация скобами намного дешевле первого способа, но она не очень надежна. Поэтому, крепление стальных труб выполняется специальными хомутами. В принципе его конструкция аналогична деталям, крепящим пластиковые трубы.

В его конструкцию входит опора, устанавливаемая в стену с помощью дюбеля, который соединен с опорой. Труба фиксируется к стене съемной полукруглой деталью хомута, имеющей резьбу.

Способы крепления к стене труб из полипропилена

Крепление полипропиленовых труб к стене играет большую роль при устройстве домашнего водопровода. От того насколько правильно будут выполнены все действия будет напрямую зависеть срок службы коммуникаций. В большинстве случаев водопроводные трубы в домах выполнены из металла или пластика. Металлические изделия быстро забиваются и приходят в негодность. Кроме того, разводка водопровода из стали это довольно трудоёмкий процесс. Пластиковые трубы более долговечны и удобны в установке. Главное – это точно соблюсти расстояние между крепёжными элементами. Рассмотрим все нюансы, связанные с этой операцией.

Способы крепления

Для монтажа полипропиленовых изделий обычно используются хомуты или специальные клипсы. Выбор крепежа напрямую зависит от диаметра и целевого использования трубопровода.

• Клипсы. Такие крепёжные элементы изготавливаются из нейлона. Это лёгкий, эластичный, но в то же время очень прочный материал, который устойчив к температурным воздействиям и механическим повреждениям. Используются изделия для крепления к стене водопроводных труб небольшого диаметра. Благодаря презентабельному внешнему виду, элементы крепежа не нуждаются в маскировке, они довольно органично смотрятся. Изделия крепятся к стене при помощи дюбель-гвоздей или саморезов, после чего, водопровод просто вставляется в зажим и защёлкивается. Эти приспособления могут быть одинарными или двойными.

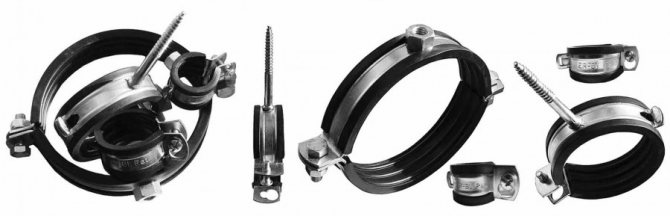

• Хомуты. По внешнему виду это составная металлическая конструкция, выполненная из металла и соединяющаяся болтами. Такие изделия не подходят для крепления труб в квартире. Они портят внешний вид. Зато это оптимальный вариант для надёжной фиксации тяжёлых коммуникаций большого диаметра, например, стояков. Крепления хомута могут быть фиксированными или плавающими. Для уменьшения вибрационных колебаний в трубе хомут может дополняться резиновой прокладкой.

Варианты крепления

Развести водопроводные трубы по квартире можно двумя способами: скрытым и наружным. Чтобы скрыть трубу в стене делается штроба (углубление в несущих конструкциях). Для этого на стены наносится разметка, затем делается углубление при помощи перфоратора или болгарки. Размер штробы зависит от диаметра водопроводных труб. При этом нужно учитывать, что между стеной и водопроводом должно оставаться небольшое пространство. Для пластиковых изделий характерно динамическое расширение во время эксплуатации. Оставшийся зазор можно заполнить утеплителем.

Скрытое крепление труб обычно используют в эстетических целях или экономя свободное пространство в помещениях с маленькой площадью. Из недостатков такого способа можно отметить трудоёмкость процесса установки и грязь после штробления.

Наружное крепление коммуникаций выглядит более практичным. Кроме того, для такого способа монтажа не нужно иметь навыков работы с электроинструментом или привлекать специалистов. Весь рабочий процесс можно выполнить своими руками. Для начала необходимо нанести на стены разметку и запастись необходимыми инструментами. Вам могут понадобиться:

• шуруповёрт;
• уровень строительный;
• специальные ножницы для резки полипропилена;
• паяльник для сварки водопровода.

При монтаже главное – учесть расстояние между опорными элементами. Полипропиленовые трубы – очень гибкий материал, поэтому, если клипсы будут располагаться слишком далеко друг от друга, водопровод будет провисать. Это снизит пропускную способность труб и уменьшит срок их эксплуатации. При монтаже старайтесь сократить количество изгибов и углов водопровода. Это тоже отрицательно сказывается на качестве работы водопровода.

Совет! Для установки коммуникаций в труднодоступных местах рекомендуется собрать конструкцию заранее и монтировать её уже в готовом виде.

Сама технология монтажа не вызовет затруднений. Трубы при помощи ножниц делятся на отрезки необходимой длины. Клипсы устанавливаются на заранее отмеченные места и крепятся к стене дюбель-гвоздями. Для этого предварительно сверлятся отверстия, в которые и забиваются крепёжные элементы. Прилагать чрезмерные усилия при работе молотком не стоит, от сильного удара клипса может раскрошиться. После этого трубы защёлкиваются к крепежам и соединяются между собой при помощи паяльника.

Преимущество такого способа крепления заключается в том, что при появлении протечек или неисправностей можно провести своевременный ремонт или замену повреждённых элементов.

Рекомендуемое расстояние между клипсами

Расстояние между элементами крепежа напрямую зависит от диаметра трубы и температуры воды. Узнать рекомендуемые параметры можно из таблицы.

Правила безопасного монтажа газопровода

Монтажные работы проводят только специалисты по подготовленному и согласованному проекту.

Меры безопасности перед началом работы:

• удалить любые очаги открытого огня;
• отключить электрообогревательное оборудование;
• установить предупредительный знак о проведении ремонтных работ с газом;
• перекрыть доступ газа на участок выполнения работ;
• удалить из труб остатки газа. Выдувать в вентиляционные каналы, внутрь помещений запрещается.

Гибкие подводки Этапы монтирования зависят от особенностей проекта, но выделяются основные:

• болгаркой разрезается система в необходимых местах;
• в отрезанных ввода и вывода газа в квартиру ставятся заглушки;
• отрезаются одни участки и ввариваются другие, как предусмотрено проектом;
• при необходимости проделываются дрелью дыры в трубах, в которые ввариваются отдельные элементы системы;
• при установке кранов, место соединения уплотняется на резьбе паклей, паронитовой прокладкой, специальными лентами.

Только после формирования всей сети можно подключить газовое оборудование, удалить заглушки и подсоединить к системе здания.

Резьбовое соединение

Меры безопасности после окончания работы:

• обеспечить вентилируемость помещения;
• если вносились принципиальные изменения в газовую систему квартиры (а не просто заменялся кусок трубы), газопровод продувается. При этом из него выдувается весь воздух и берутся пробы газа на содержание в нем кислорода. Это делается до тех пор, пока показатель содержания кислорода не станет равным или ниже 1%;
• все стыки проверить на герметичность, обычно это делается с помощью мыльного раствора, но профессионалы применяют специальные приборы.

Важно! Общее требование безопасности — после установки газовые трубы окрашиваются в такой цвет, чтобы он не сливался с цветом стен. С точки зрения дизайна неудобно, но практично при аварии.

Процесс крепления полипропиленовых труб

Для производства полипропиленовых труб используется материал высоко устойчивый к коррозии и воздействию даже самых сильных химических веществ. Полипропиленовые трубы не разрушаются даже в том случае, если в них замерзла вода. Крепление полипропиленовых труб к стене может производиться при монтаже трубопроводов и с горячей, и с холодной водой. Крепятся полипропиленовые трубы к поверхности стены особенным способом.

Материалы и инструменты для крепления труб к стенам

• специальные пластиковые крепежные клипсы;
• дюбель-гвозди подходящего размера;
• молоток;
• крестовая отвертка;
• дрель.

Процесс прикрепления полипропиленовых труб к стенам

После того, как все необходимые материалы и инструменты приготовлены, а маршрут, по которому будут проходить полипропиленовые трубы, отмечен, можно приступать к их прикреплению к стенам:

1. В первую очередь в стене делается небольшое отверстие, по размеру подходящее к приготовленным дюбель-гвоздям.
2. Перед тем, как забивать дюбель в сделанное отверстие, нужно вставить в него специальную крепежную клипсу. Забивается дюбель в отверстие с помощью молотка, а также крестовой отвертки. Сильно забивать клипсу в стену не нужно, иначе она раскрошится.
3. В прикрепленную к стене клипсу вставляется полипропиленовая труба.

Необходимое расстояние между крепежными клипсами

Ø трубы [мм]	Расстояние [см] при температуре
20 °C	30 °C	40 °C	50 °C	60 °C	70 °C
16	75	70	70	65	65	55
20	80	75	70	70	65	60
25	85	85	85	80	75	70
32	100	95	95	90	85	75
40	110	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	145	135	130	115
90	165	165	155	150	145	125
110	185	180	175	165	160	140

Очень важно правильно установить расстояние между креплениями полипропиленовых труб. Если расстояния будут выбраны неверно, то может значительно сократиться срок службы готового трубопровода. В случае слишком большого расстояния между крепежными клипсами полипропиленовые трубы начнет прогибаться и на них появятся защемления в районе опор. При определении расстояния между клипсами учитывается удлинение полипропиленовой трубы, ее вес, и вес жидкости, проходящей по трубе. Необходимое расстояние между крепежными клипсами можно вычислить по приведенной таблице.

Крепежные клипсы и их стоимость

Крепежные клипсы изготавливаются из стойкого к механическим повреждениям и высоким температурам нейлона. Для установки крепежных клипс используются типовые дюбели. Клипсы надежно фиксируют полипропиленовые трубы. Трубы просто без особенных усилий вставляются в клипсу. Также их можно в любой момент вынуть из крепежной клипсы. При помощи клипс можно прикреплять полипропиленовые трубы не только к поверхности стен, но также и к потолку.

Разновидности крепежных клипс и их цена:

1. Клипса 16 – 0,64 рубля за штуку.
2. Клипса 32 – 1,3 рубля за штуку.
3. Клипса 40 – 2,7 рубля за штуку.

Похожие публикации:

• Крепление водосточной трубы к стене. Хомуты для крепления
• Способы укладки металлопластиковых труб
• Крепление пластиковой трубы к стене
• Прокладка полипропиленовых труб в стене
• Крепление водосточной трубы к стене
• Крепление канализационных труб к стене

Мы смонтировали трубы водоснабжения в жилом доме, используя двойные клипсы. При этом расстояние между трубами горячей и холодной воды 1,5 мм. как в клипсах. Холодная вода сверху, горячая снизу. Этот разводка в ванной комнате по стене в горизонте. Возник спор с технадзором — расстояние должно быть 3-5 см, горячая вода должна быть сверху. Потому что выджеление тепла и конденсат от холодной воды. Прав ли он? отправьте пожалуйста ответ на мой эл адрес. Укажите на регламент поставщиков

Готовим декоративную накладку

Для того чтобы выполнить обход трубы при монтаже натяжного потолка необходимо заранее приготовить декоративную накладку.

Она вырезается из пластика толщиной 1-2 мм, при этом необходимо соблюдать следующие правила:

Из полосы материала вырезается прямоугольник, при этом его ширина должна превышать диаметр трубы на 7-10 мм, а длина быть большей, чем расстояние от стены до внешней окружности трубы, на такой же размер. На заготовке определяется центр размещения трубы, после чего из этой точки отчерчивается окружность, диаметр которой должен несколько превосходить размер трубы (на 3-5 мм). После этого выполняется разрез от окружности к краю пластины, который будет соприкасаться с ближайшей стеной. В завершении чертиться полукруг, отстоящий от выреза под трубу на 1-1,5 см, после чего пластик обрезается по этому контуру

При выполнении резки следует соблюдать предельную осторожность и аккуратность, от этого будет зависеть внешний вид декоративной накладки. После того как заготовка была вырезана, необходимо примерять ее непосредственно на трубу. При необходимости выполняется более точная подгонка по месту.

Способы крепления декоративного кольца

В зависимости от материала, из которого сделаны натяжные потолки — обвод трубы может оформляться внутренним или наружным наклеиванием декоративного элемента. Снаружи такое кольцо можно клеить на потолки из белого ПВХ, а если устанавливается тканевый или другой цветной потолок, то клеить декор придется изнутри, иначе он будет смотреться неорганично.

Наружное крепление

• Более простым является именно наружное приклеивание. Для этого полотно потолка монтируется (заправляется в багет) по всему периметру комнаты, за исключением непосредственного подхода к трубе (20-30 см в обе стороны).
• После этого на материалы делается один надрез от стены к центру трубы. После того как она будет заведена в этот разрез, можно окончательно закрепит материал в багете, а все излишки материала вокруг трубы подворачиваются внутрь.
• Завершающим этапом будет приклеивание декоративного элемента на поверхность потолка. На пластик наносится слой специального клея, элемент одевается на трубу и прижимается на несколько секунд к поверхности.

Внутренне крепление

Данная процедура несколько сложнее, но при наличии определенного опыта тоже выполняется достаточно быстро:

• Сторона полотна вдоль стены с трубой не заправляется в багет. Ее необходимо разогреть и натянуть вручную, после чего по краю гарпуна наносится отметка центра трубы.
• Пластик приклеивается с внутренней стороны потолочного покрытия, это позволит спрятать декоративный обвод трубы — натяжной потолок при этом не будет отличаться по цвету в месте примыкания к трубопроводу.
• После того как кольцо надежно приклеилось к ткани или пленке, обычно на это необходимо 10-15 секунд (в зависимости от качества клея), необходимо выполнить надрез полотна по линии аналогичного разреза пластика. Из точки, обозначающей центр трубы, делается крестообразный надрез, образовавшиеся при этом лоскуты подворачивают вовнутрь.
• После этого необходимо завести трубу в кольцо и выполнить крепление гарпуна в багет (начинать необходимо с ближнего к трубе угла комнаты). Стык, идущий от стены к трубе, также аккуратно наклеивается на пластик, при этом края надреза должны быть тщательно обновлены.

Для профессионала операции подобного рода не составляют труда, а вот без определенной практики выполнить монтаж натяжного потолка, пересекаемого несколькими трубами, будет затруднительно. Поэтому лучше всего доверить такие работы профессионалам.

Виды крепежных элементов

Вопрос о том, какой кронштейн лучше, непременно встает на определенном этапе строительства или ремонта. Чтобы ответить на него, необходимо иметь четкое представление об особенностях предстоящей работы и параметрах труб.

В случае большого диаметра последних, их значительном весе рекомендовано использовать двойной крепеж. Для небольших труб вполне подойдут одинарные элементы.

Монтаж трубопровода производят, как правило, с применением металлических держателей, изготовленных из прочной стали. При этом возможно крепление непосредственно к поверхности. Выбор стальных держателей напрямую определяется особенностями конструкции, степенью будущей нагрузки.

Зафиксировать трубопровод можно двумя способами – жестко или свободно. Жесткое крепление осуществляется в местах повышенной нагрузки, где есть риск нарушения целостности конструкции.

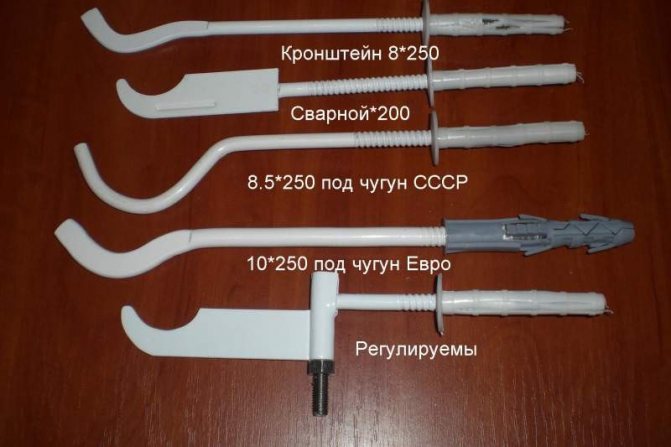

Свободное крепление нужно там, где есть эффект температурного расширения материала. Кронштейны для труб отопления позволяют им свободно двигаться внутри крепежа во время расширения, но надежно фиксируют всю систему к стене.

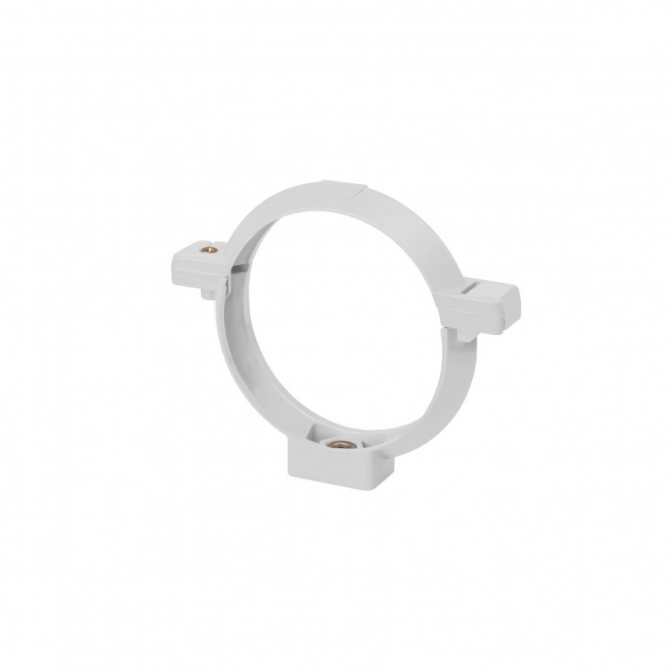

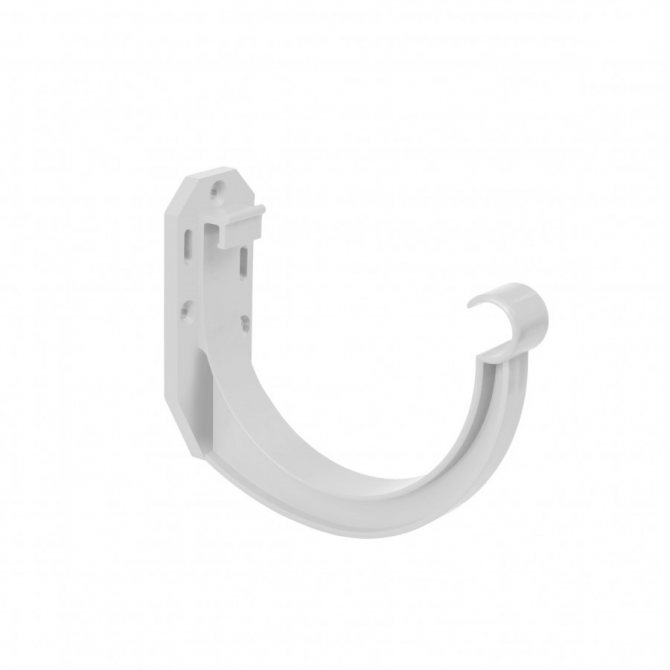

Кронштейны могут быть изготовлены из металла или пластика в зависимости от целей использования. При этом они подразделяются на цельные (неразъемные) и составные (разъемные).

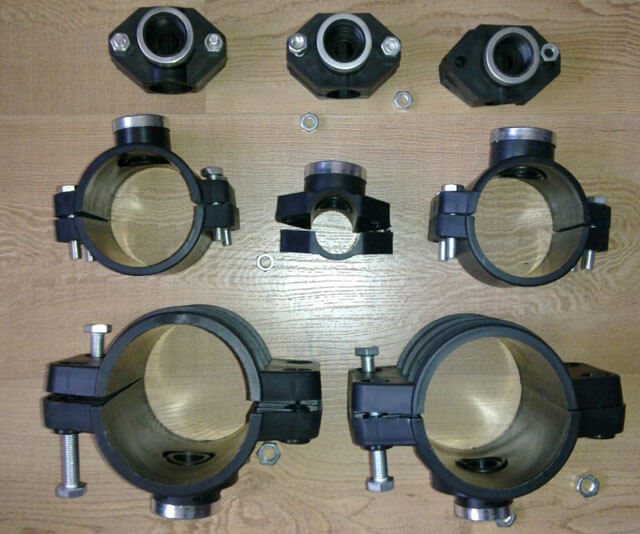

Фиксация тяжелых металлических трубопроводов осуществляется при помощи держателей со шпилькой, вкручиваемой в определенную поверхность, около которой располагается сам трубопровод.

Существуют модели кронштейнов для труб с резиновым уплотнителем, позволяющим избежать механического повреждения при зажиме. Диаметры крепежа разнообразны и подходят практически под любую трубу. Размерный диапазон – от 14 мм до 540 мм.
