Как правильно сделать громоотвод в частном доме своими руками

В строительстве безопасность жилых помещений становится ключевой задачей, и установка громоотвода в частном доме — важный шаг к защите от молний. Эта статья объяснит устройство и принцип работы громоотводов, а также предоставит инструкции по их монтажу своими руками. Вы узнаете о необходимых материалах и инструментах, а также получите схемы и фото, которые упростят процесс установки. Правильная установка громоотвода защитит ваш дом от повреждений и обеспечит спокойствие в грозу.

Зачем нужен громоотвод для частного дома

Громоотводы значительно уменьшают риск удара молнии. Хотя молния может иногда возникать, она будет исходить непосредственно из устройства и не причинит вреда зданию.

Установка громоотвода в частном доме необходима для защиты как имущества, так и его обитателей. Особенно опасны последствия молний для деревянных конструкций.

Важно отметить, что вероятность удара молнии возрастает, если крыша выполнена из металлочерепицы, а также если рядом находятся опоры линий электропередач или фонарные столбы, соединенные с домом.

Эксперты в области электробезопасности подчеркивают, что установка громоотвода в частном доме — это важный шаг для защиты имущества и здоровья жильцов. Прежде всего, необходимо правильно выбрать место для установки. Оптимально, если громоотвод будет находиться на самой высокой точке здания. Важно использовать качественные материалы, такие как медные или алюминиевые элементы, которые обеспечат надежность и долговечность системы.

При монтаже следует учитывать, что громоотвод должен быть соединен с заземлением, чтобы эффективно отводить электрический заряд в землю. Специалисты рекомендуют также проводить регулярные проверки состояния системы, чтобы избежать возможных повреждений. Наконец, важно соблюдать все нормы и правила, установленные местными органами, чтобы обеспечить максимальную безопасность.

https://youtube.com/watch?v=Dbh6aKFU_EU

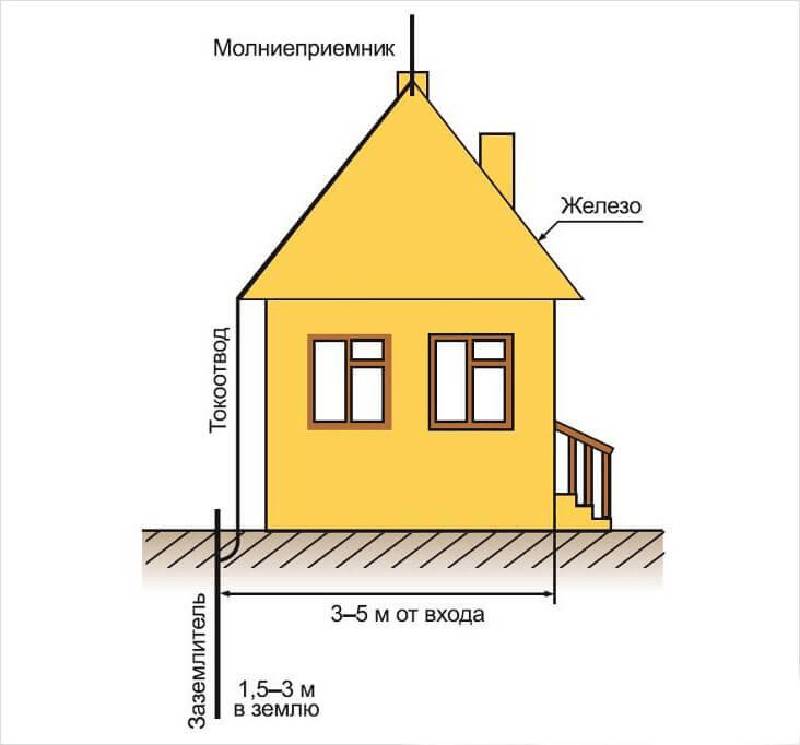

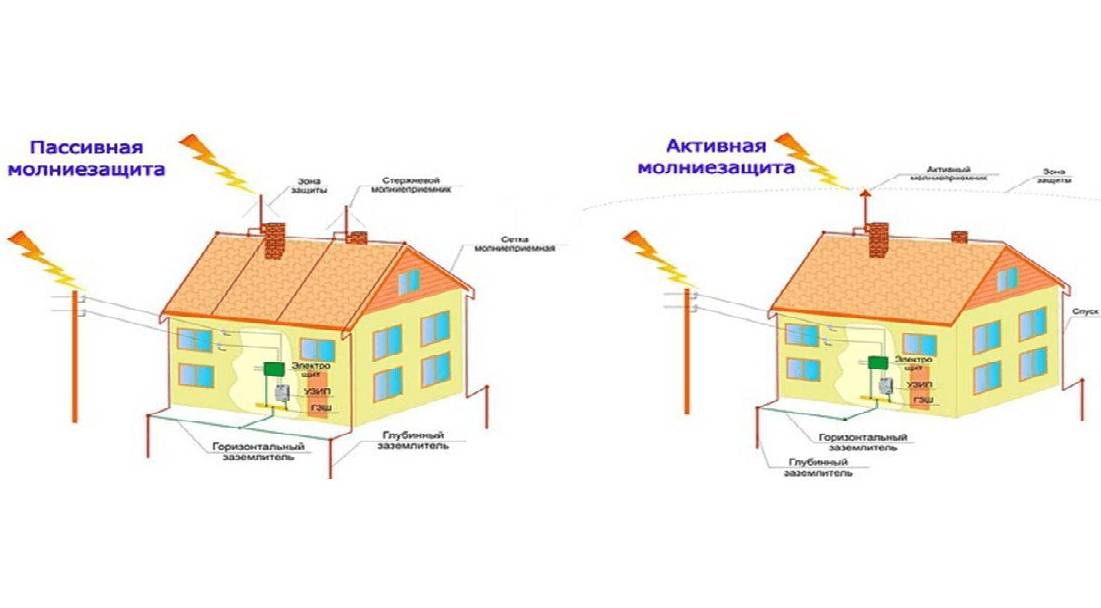

Устройство и принцип работы

С громоотводом вероятность появления молнии ниже. Устройство представлено тремя взаимосвязанными сегментами:

1. Молниеприемник. В этом качестве используют металлический стержень, трос или проводниковую сеть. Задаче сегмента в приеме разряда молнии.
2. Токоотвод – заземляющий проводник. Обычно это провод с большим сечением. Он отводит заряд от молниеприемника на заземлитель.
3. Заземлитель – один или несколько соединенных проводников (иногда плита из металла), соприкасающихся с грунтом.

Данные сегменты соединяют друг с другом и фиксируют на доме или иной конструкции. Располагают громоотвод на максимально возможной высоте, где риск поражения молнией больше.

Гроза означает появление больших индуцированных зарядов и возникновение сильного электрического поля. Его напряженность выше у острых проводников. За счет этого на конце громоотвода возникает коронарный разряд, что вызывает сильную ионизацию воздуха вблизи. В результате напряженность электрического поля убывает. Это предотвращает скопление индуцированных зарядов на доме.

Замечание! Радиус защитного действия громоотвода зависит от его высоты. Вычисляют его, умножив расстояние от высочайшей точки дома до пика устройства на коэффициент 1,732.

Интересные факты

Вот несколько интересных фактов о том, как правильно сделать громоотвод в частном доме своими руками:

1. Принцип работы громоотвода: Громоотводы работают по принципу создания безопасного пути для разряда молнии. Они направляют электрический ток от молнии в землю, предотвращая повреждение здания. Правильное размещение громоотвода, включая высоту и угол наклона, критически важно для его эффективности.

2. Материалы и конструкции: Для изготовления громоотводов обычно используют медные или алюминиевые провода, так как они обладают высокой проводимостью и коррозионной стойкостью. Также важно учитывать, что громоотвод должен быть заземлен, и для этого используются специальные заземляющие электроды, которые могут быть установлены в землю на глубину до 2-3 метров.

3. Законодательные нормы: В некоторых странах и регионах существуют строгие строительные нормы и правила, касающиеся установки громоотводов. Например, в России наличие громоотвода в частных домах может быть обязательным в зависимости от высоты здания и его расположения. Поэтому перед началом работ стоит ознакомиться с местными требованиями и рекомендациями.

https://youtube.com/watch?v=Lth31FAhrJE

Какие инструменты и материалы потребуются

Список необходимых инструментов и материалов варьируется в зависимости от типа громоотвода, который вы планируете установить. Для стержневой системы стандартный комплект включает в себя:

• металлический штырь или готовый приемник, часто в качестве такового используется радио- или телевизионная антенна;
• уголок из нержавеющей стали размером 50×50 мм – 3 отрезка по 2 метра;
• металлическая проволока;
• 4 полосы из нержавеющей стали размером 1200×40×4 мм;
• болты М8 или М10;
• полукруглые металлические хомуты;
• дюбель-гвозди;
• сварочный аппарат;
• болгарка;
• металлическая кувалда;
• дрель;
• лопата.

Выбор материала для молниеприемника зависит от его типа. Оптимальным вариантом считается медь. В этом случае площадь сечения должна составлять не менее 35 мм², а диаметр — от 7 мм. Чаще всего используется более доступная сталь, для которой площадь сечения и диаметр должны быть не менее 50 мм² и 8 мм соответственно. Если вы решите использовать алюминий, то параметры должны быть еще больше – от 70 мм² и 9,5 мм. Для токоотвода применяются те же материалы:

• медь – площадь сечения от 16 мм², диаметр от 5 мм;
• сталь – не менее 50 мм² и 8 мм;
• алюминий – от 25 мм² и 6 мм.

Заземлитель можно изготовить только из меди или стали. В случае меди площадь сечения должна составлять не менее 50 мм², а диаметр — от 8 мм; для стали – минимум 100 мм² и 11,5 мм.

Важно! Рекомендуется изготавливать различные части громоотвода из одного и того же материала. Также рекомендуется увеличивать толщину токоотвода от приемника до контура заземления.

Как правильно сделать громоотвод в частном доме своими руками

Чтобы сделать громоотвод в частном доме своими руками, начинают со схемы и расчетов. Сначала определяют необходимый радиус защиты. Затем нужно вычислить необходимую высоту стержневого громоотвода. Сделать это можно по формуле:

rx – это необходимый защитный радиус в верхней точке дома, а hx – высота строения. Не рекомендуют устанавливать громоотвод в центральной части крыши, а выбирай край кровли. Если такой вариант не обеспечивает необходимую защитную зону, то лучше сделать 2-3 молниеприемника, но расположить их правильно.

Сделать громоотвод на даче или в частном доме можно так:

1. Определить место для заземлителя, сделать разметку.
2. Выкопать треугольную траншею со сторонами 1,2 м и глубиной 0,6-0,7 м.
3. Сделать еще одну траншею от стены дома до ближайшей вершины треугольника – углубление должно быть перпендикулярно зданию, расстояние кратчайшим.
4. Три уголка из нержавеющей стали заострить с помощью болгарки.
5. Установить заготовки вертикально в вершинах выкопанного треугольника острыми концами вниз и забить кувалдой. Верхушки должны быть на одном уровне и слегка выступать над поверхностью.
6. Приварить к уголкам три полоски из нержавеющей стали, формируя треугольник.
7. Оставшуюся полоску уложить в траншею, ведущую к дому, приварив к треугольнику.
8. Закрепить на крыше молниеприемник. Можно воспользоваться горизонтальными держателями, зафиксировав их друг на другом на печной трубе дюбель-гвоздями или на стропилах, если кровля герметична.
9. Проложить токоотвод по кровле, затем вертикально по стене, закрепляя хомутами.
10. Нижний конец токоотвода вывести к ближайшей к дому вершине треугольника, закрепить нержавеющим болтом с шайбой и гайкой. Между последними нужно зажать обмотанный несколько раз и зачищенный конец проволоки.
11. Закопать траншею.

Важно не просто сделать громоотвод в деревянном доме, но и проверить его работу. Для этого используют мультиметр. Сопротивление должно быть не более 10 Ом. Если показатель выше, то нужно проверить все стыки – где-то нарушена электропроводимость.

Тросовый громоотвод можно сделать по той же схеме. Отличие только в устройстве на крыше. К конькам крепят горизонтальные молниеприемники – металлические мачты, а к ним проволоку. Если кровля выполнена из возгорающихся материалов, то трос должен быть в 10-15 см от поверхности. Можно обойтись и без мачт, загнув концы проволоки вертикально кверху.

Рекомендации и частые ошибки

Громоотвод для загородного или частного дома, созданный своими руками, должен обеспечивать максимальную безопасность. Для этого стоит учесть следующие советы:

1. При прокладке токоотвода избегайте резких углов.
2. Если ваш дом выполнен из дерева или других горючих материалов, рекомендуется устанавливать токоотвод на штыри, расположенные на расстоянии 15 см от стены, а не крепить его непосредственно к ней.
3. Токоотвод не должен пересекаться с окнами, входными дверями и крыльцом.
4. Все соединения необходимо защитить от коррозии, что можно сделать, просто покрасив их.
5. Для установки громоотвода выбирайте самую высокую точку на участке – чаще всего это крыша дома. Если установка происходит в другом месте, оно должно находиться выше, чем дальше от жилого помещения.
6. Для проводника лучше использовать кабельный канал, который защитит от влаги.

Важно! Громоотвод можно установить на деревянной конструкции, если расстояние до дома составляет не менее 3 метров. Точка установки должна находиться в 2,5 раза выше уровня крыши.

Соединять элементы громоотвода можно с помощью спайки или скручивания. В случае скручивания применяются болты и гайки. Соединения должны быть максимально плотными, чтобы избежать замыканий.

Заземляющую конструкцию следует устанавливать ниже уровня промерзания грунта. Этот уровень зависит не только от климатических условий региона, но и от типа почвы.

Опасной ошибкой является заземление молниеприемника на бытовой контур. Устройство должно иметь отдельное заземление.

Не забывайте о регулярном обслуживании громоотвода. Металлический штырь необходимо периодически очищать, а также проверять целостность всех соединений. При обнаружении неисправностей следует немедленно проводить ремонт системы. Рекомендуется проверять надземную часть устройства каждую весну, а подземную – хотя бы раз в три года.

Заключение

Сделать громоотвод в частном доме можно своими силами. Все материалы для этого достаточно доступны, большая часть инструментов обычно есть, а остальные можно попросить у знакомых или арендовать. Важно правильно сделать расчеты, надежно соединить составляющие части.

https://youtube.com/watch?v=Dbh6aKFU_EU

Проверка и обслуживание громоотвода

Правильная эксплуатация громоотвода требует регулярной проверки и обслуживания, чтобы обеспечить его надежность и эффективность в защите вашего дома от ударов молнии. Важно помнить, что громоотвод — это не просто установка, а система, которая нуждается в внимании и уходе.

1. Визуальный осмотр

Первым шагом в проверке громоотвода является визуальный осмотр всех его компонентов. Необходимо обратить внимание на:

• Заземляющий электрод: Убедитесь, что он не поврежден и находится в хорошем состоянии. Проверьте, нет ли коррозии или других признаков износа.
• Проводники: Осмотрите проводники на наличие механических повреждений, трещин или коррозии. Они должны быть надежно закреплены и не иметь свободных участков.
• Приемник молнии: Проверьте, что приемник (штырь или мачта) не имеет повреждений и установлен правильно. Он должен быть выше всех элементов крыши и не иметь препятствий.

2. Проверка заземления

Заземление является критически важным элементом системы громоотвода. Для проверки его эффективности можно использовать специальное оборудование, например, измеритель сопротивления заземления. Сопротивление заземления должно быть ниже 10 Ом. Если значение выше, необходимо улучшить заземляющую систему, добавив дополнительные электроды или улучшив контакт с землей.

3. Очистка элементов громоотвода

На элементах громоотвода может скапливаться грязь, листья и другой мусор, что может снизить их эффективность. Регулярно очищайте приемник молнии и проводники от загрязнений. Это особенно важно после сильных дождей или бурь, когда на поверхности могут образовываться отложения.

4. Проверка соединений

Все соединения в системе громоотвода должны быть надежными и герметичными. Проверьте, нет ли ослабленных или корродированных соединений. При необходимости подтяните крепления или замените поврежденные элементы. Используйте только качественные соединительные элементы, которые обеспечат надежный контакт.

5. Профессиональная проверка

Рекомендуется проводить профессиональную проверку громоотвода не реже одного раза в год. Специалисты могут провести более детальную диагностику и выявить скрытые проблемы, которые могут быть незаметны при визуальном осмотре. Они также могут дать рекомендации по улучшению системы защиты.

6. Обновление системы

Если ваш громоотвод был установлен много лет назад, возможно, стоит рассмотреть его обновление. Современные технологии и материалы могут значительно повысить эффективность системы. Обновление может включать замену старых компонентов на новые, более эффективные, а также добавление дополнительных элементов защиты, таких как разрядники.

Регулярное обслуживание и проверка громоотвода — это залог безопасности вашего дома. Не пренебрегайте этими действиями, чтобы защитить себя и свою семью от последствий ударов молнии.

Вопрос-ответ

Что можно использовать в качестве громоотвода?

Главным общим свойством всех молниеотводов является то, что они изготовлены из проводящих материалов, таких как медь и алюминий. Медь и её сплавы являются наиболее распространёнными материалами, используемыми для молниезащиты.

Нужно ли делать громоотвод в частном доме?

Обязателен ли громоотвод в частном доме? Учитывая риск удара молнии и потенциальные последствия для жизни и имущества, установка громоотвода в частном доме является рекомендуемой мерой безопасности. Особенно если дом находится в районе с частыми грозами.

Как громоотвод притягивает молнию?

Вопреки наслышанным мифам, молниеотводы не притягивают молнию. Стержни молниеотводов управляют высоким электрическим током при взаимодействии, а не притягивают молнию и обеспечивают ее движение к земле по пути с меньшим сопротивлением.

Как изготовить громоотвод?

Займитесь раскопками. Вам нужно найти несколько блоков медной руды, переплавить полученную медь в необработанные слитки как минимум в три, а затем сложить их друг на друга в сетке для крафта. После крафта поместите слитки в удобное место (например, на крышу), и вы будете в безопасности от удара током.

Советы

СОВЕТ №1

Перед началом установки громоотвода обязательно ознакомьтесь с местными строительными нормами и правилами. Это поможет избежать ошибок и обеспечить безопасность вашего дома.

СОВЕТ №2

Выберите правильные материалы для громоотвода. Используйте медные или алюминиевые провода, так как они обладают высокой проводимостью и устойчивы к коррозии, что увеличит срок службы системы.

СОВЕТ №3

Убедитесь, что громоотвод установлен на достаточной высоте и в открытом месте, чтобы минимизировать риск попадания молнии. Также важно правильно заземлить систему, чтобы обеспечить эффективное рассеивание электрического заряда.

СОВЕТ №4

Регулярно проверяйте состояние громоотвода и заземления. Проводите осмотры после сильных дождей или гроз, чтобы убедиться в их работоспособности и целостности.
