В статье рассмотрим, как сделать газовую горелку для кровли своими руками. Это важный навык для кровельных работ. Правильно изготовленная горелка обеспечивает эффективную и безопасную укладку битумной черепицы и ремонт крыши, что увеличивает срок службы покрытия. Мы предоставим чертежи, список материалов и инструментов, а также пошаговую инструкцию по сборке, что поможет избежать распространенных ошибок и успешно выполнить работу.
Устройство и принцип работы горелки для кровли

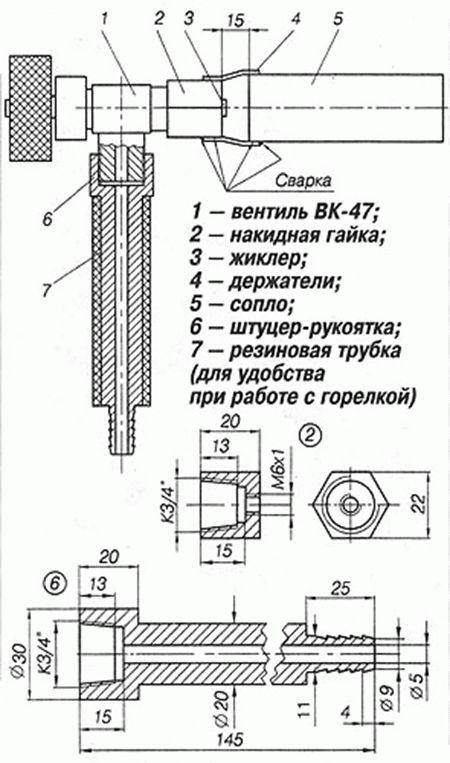

Конструкция включает в себя следующие компоненты:
- металлический корпус (стакан);
- газовая форсунка;
- деревянная ручка;
- регулятор подачи газа;
- шланг для газовой смеси.
Внутри металлического корпуса располагается форсунка, к которой подключена трубка для подачи газа. Деревянная рукоятка предотвращает перегрев устройства в той части, которая контактирует с рукой пользователя. На этой же ручке установлен регулятор, что делает его использование более удобным в процессе работы.
Принцип функционирования газовой горелки достаточно прост: газ через шланг поступает к крану. Изменяя его положение, мастер может регулировать силу подачи смеси и уровень пламени, которое возникает при розжиге форсунки в металлическом стакане.
Важно отметить, что в самодельных газовых горелках может быть значительное отличие: они могут разжигаться с помощью зажигалки или спичек, а также может применяться пьезоэлемент.
В любом случае, пламя будет защищено от ветра, так как металлический стакан служит барьером для него.
Создание газовой горелки для кровли своими руками требует внимательного подхода и соблюдения мер безопасности. Эксперты подчеркивают, что прежде всего необходимо использовать качественные материалы, такие как сталь или алюминий, которые способны выдерживать высокие температуры. Важно правильно рассчитать размеры горелки, чтобы обеспечить равномерное распределение тепла.
Кроме того, специалисты рекомендуют тщательно продумать систему подачи газа, чтобы избежать утечек и обеспечить стабильную работу устройства. Не менее важным аспектом является наличие системы регулировки пламени, что позволит контролировать интенсивность нагрева.
Также эксперты советуют проводить все работы в хорошо проветриваемом помещении и использовать средства индивидуальной защиты. Наконец, перед использованием самодельной горелки стоит протестировать ее в безопасных условиях, чтобы убедиться в надежности конструкции.
https://youtube.com/watch?v=n7hNKGdFwM0
Какие инструменты и материалы потребуются для сборки
Для сборки газовой горелки своими руками потребуются некоторые инструменты. Вот основные из них:
- Ножовка (по металлу).
- Тиски.
- Ключи разного диаметра.
- Пассатижи.
- Надфиль.
- Отвертки разного типа.
- Электродрель.
- Сверла.
- Сварочный аппарат.
- Паяльник.
Материалы, которые потребуются для изготовления горелки своими руками:
- Металлический корпус в форме стакана для защиты от ветра.
- Форсунка, которая будет отвечать за поддержание горения пламени.
- Регулятор для подачи газа.
- Сопло – насадка, которую можно демонтировать при необходимости.
- Шланг для подачи газа.
Дополнительно могут понадобиться хомуты для крепления элементов горелки во время ее сборки своими руками.
Они помогут не запутаться и правильно организовать свою работу.
| Этап изготовления | Необходимые материалы и инструменты | Описание действий |
|---|---|---|
| 1. Подготовка корпуса | – Металлическая труба (диаметр 20-30 мм, длина 20-30 см) – Металлическая пластина (для сопла) – Сварочный аппарат – Углошлифовальная машина (болгарка) – Защитные очки и перчатки |
– Отрезать трубу нужной длины. – Вырезать из пластины заготовку для сопла (конус или сужающаяся форма). – Приварить сопло к одному концу трубы. – Зачистить сварочные швы. |
| 2. Изготовление инжектора | – Медная трубка (диаметр 4-6 мм) – Сверло (диаметр 0.5-1 мм) – Тиски – Напильник |
– Отмерить и отрезать кусок медной трубки длиной 5-7 см. – Зажать трубку в тисках и просверлить в одном конце отверстие малого диаметра (для подачи газа). – Зачистить края отверстия напильником. |
| 3. Сборка и подключение | – Газовый шланг – Хомуты – Редуктор для газового баллона – Газовый баллон (пропан-бутан) – Фум-лента или герметик для резьбовых соединений |
– Вставить инжектор в корпус горелки (с противоположной стороны от сопла). – Подсоединить газовый шланг к инжектору и закрепить хомутами. – Подсоединить другой конец шланга к редуктору газового баллона, используя фум-ленту или герметик. – Проверить все соединения на герметичность мыльным раствором. |
| 4. Тестирование и регулировка | – Зажигалка или пьезоподжиг – Защитные перчатки |
– Открыть вентиль на газовом баллоне. – Медленно открыть вентиль на редукторе. – Поднести зажигалку к соплу горелки. – Отрегулировать подачу газа для получения стабильного пламени. – Убедиться в отсутствии утечек газа. |
Интересные факты
Вот несколько интересных фактов о создании газовой горелки для кровли своими руками:
-
Принцип работы: Газовые горелки для кровли обычно работают на основе принципа смешивания газа с воздухом, что позволяет создать высокотемпературный пламя. Это пламя используется для нагрева кровельных материалов, таких как битум, что облегчает их укладку и обеспечивает надежное соединение.
-
Безопасность: При создании газовой горелки своими руками крайне важно учитывать меры безопасности. Неправильная сборка или использование некачественных материалов могут привести к утечкам газа или даже взрывам. Поэтому рекомендуется использовать только сертифицированные компоненты и следовать инструкциям по сборке.
-
Альтернативные источники энергии: В последние годы на рынке появились альтернативные решения для нагрева кровельных материалов, такие как электрические горелки и инфракрасные обогреватели. Они могут быть более безопасными и удобными в использовании, но часто требуют больших затрат на электроэнергию.
https://youtube.com/watch?v=ZViRMcgKJUk

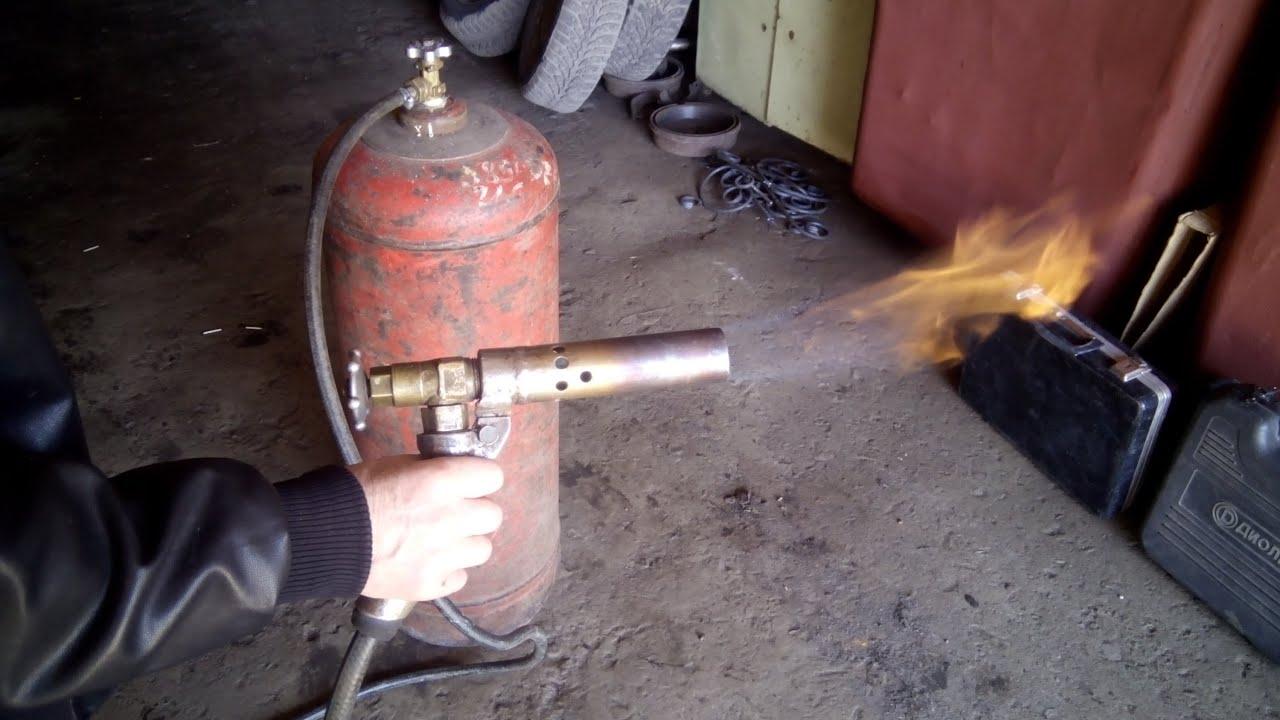

Как сделать газовую горелку для кровли своим руками
Следуйте предложенному алгоритму:
- Начните с работы с форсункой. Вы можете купить готовую деталь в магазине строительных материалов. Ее диаметр должен составлять 0,75 мм.
- Если на форсунке нет резьбы, нарежьте ее самостоятельно. Будьте осторожны, так как медь является хрупким металлом, а сама деталь имеет тонкие стенки. Перед началом работ рекомендуется смазать поверхность форсунки машинным маслом.
- Припаяйте к трубе небольшой штуцер меньшего диаметра. Его следует установить с обеих сторон трубы для дальнейшего соединения элементов.
- Закрепите форсунку самостоятельно. На этом этапе важно проверить герметичность соединения. Закройте сопло пальцем с одной стороны и попробуйте продуть воздух с другой. Если герметичность нарушена, подтяните резьбу.
- Вставьте трубу с форсункой в сопло. С противоположной стороны прикрепите шланг. Для надежного крепления могут понадобиться хомуты.
- Если вы использовали хомуты на предыдущем этапе, затяните их так, чтобы их можно было регулировать до завершения работ с горелкой.
- Установите заранее подготовленный металлический стакан и деревянную рукоятку на свои места.
После проверки устройства плотно затяните хомуты, чтобы детали надежно соединялись друг с другом.
Важно! Если в процессе пайки образовались «наплывы», их можно удалить с помощью наждачного станка. Однако это не является обязательным.
Читайте также:
Рекомендации и частые ошибки
В первую очередь стоит ознакомиться с правилами безопасности при сборке устройства и работе с ним во время проведения кровельных работ. Среди основных условий использования горелки газового типа:
- Баллоны, которые применяют для подачи газа, должны быть полностью исправны. На их корпусе не должно быть вмятин, царапин и ржавчины. Также на баллоне, пригодном к эксплуатации, есть соответствующее клеймо, проставлено производителем.
- Курить при проведении кровельных работ и рядом с газовой горелкой запрещено.
- Шланг, подающий газ к форсунке, должен быть исправен. Если на нем есть трещины, заломы, порезы, от использования материала стоит отказаться и заменить его новым.
- Соединения составных частей горелки должны быть герметичными, чтобы газ не выходил при открытии клапана.
- Согласно правилам эксплуатации газовых баллонов, при температуре окружающей среды ниже -15°С, использование запрещается. Соответственно, кровельные работы проводить при таких условиях нельзя.
Внимание! Нарушение техники безопасности может привести к разрыву газового баллона. Зачастую это чревато травмами разной степени тяжести.
Опытные специалисты советуют укрывать газовый баллон рулонным утеплителем вспененного типа, чтобы дополнительно защитить себя в случае потери герметичности устройства.
Также при работе с газовой горелкой необходимо использовать защитный костюм и выбрать обувь, которая не скользит. Довольно распространенная ошибка начинающих мастеров – пренебрежение специальными средствами защиты.
https://youtube.com/watch?v=6_-Mf0Ii0u4
Заключение
Газовая горелка для кровли, изготовленная своими руками, является прекрасным вариантом для тех, кто занимается мелким ремонтом и не хочет тратить значительные суммы на покупку готового инструмента. Однако такая самодельная горелка может пригодиться и в других видах работ, когда требуется быстро нагреть определенные материалы.
Безопасность при использовании газовой горелки
При работе с газовыми горелками крайне важно соблюдать меры безопасности, чтобы избежать несчастных случаев и травм. Прежде всего, необходимо обеспечить хорошую вентиляцию в помещении, где будет использоваться горелка, чтобы избежать накопления угарного газа и других вредных веществ.
Перед началом работы убедитесь, что все соединения газовых шлангов и баллонов герметичны. Проверьте их на наличие утечек с помощью мыльного раствора: если образуются пузырьки, это сигнализирует о проблеме. В случае обнаружения утечки немедленно закройте вентиль на газовом баллоне и устраните неисправность.
Используйте только качественные и сертифицированные компоненты для сборки горелки. Некачественные материалы могут привести к утечкам газа или даже взрывам. Также важно следить за состоянием шлангов и соединений, заменяя их при первых признаках износа.
При работе с горелкой всегда имейте при себе огнетушитель, подходящий для тушения газовых пожаров. Ознакомьтесь с его использованием заранее, чтобы в экстренной ситуации действовать быстро и уверенно.
Не оставляйте горелку без присмотра во время работы. Если вам нужно отойти, обязательно закройте газовый вентиль. Также не рекомендуется использовать горелку вблизи легковоспламеняющихся материалов, таких как древесина, бумага или ткани.
Носите защитные очки и перчатки, чтобы защитить глаза и руки от возможных ожогов или травм. Если вы работаете на крыше, используйте страховочные пояса и другие средства индивидуальной защиты, чтобы избежать падений.
Наконец, ознакомьтесь с местными нормами и правилами по использованию газовых горелок. В некоторых регионах могут быть установлены дополнительные требования к безопасности, которые необходимо соблюдать.
Вопрос-ответ
Какое давление нужно для кровельной горелки?
Оптимальное давление для кровельной горелки. Для большинства кровельных горелок оптимальное давление газа составляет от 0,5 до 1,5 бар.
Какой редуктор нужен для кровельной горелки?
Когда говорят об устройстве кровельной горелки, подразумевают всю совокупность деталей, входящих в комплекс. Ведь кроме горелки в комплекс входит газовый баллон, на выходе из которого обязательно необходимо установить газовый редуктор. Заметьте, что ни в коем случае нельзя использовать бытовой редуктор.
На сколько хватает одного баллона для газовой горелки?
Содержит специальные моющие добавки, которые обеспечивают чистоту газовых магистралей и форсунок, предотвращают преждевременный выход из строя газоиспользующего оборудования. Одного баллона хватает на 120–150 минут непрерывного горения туристической плитки на среднем уровне пламени.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с правилами безопасности при использовании газовых устройств. Убедитесь, что у вас есть все необходимые средства защиты, такие как перчатки и очки, а также работайте в хорошо проветриваемом помещении или на открытом воздухе.
СОВЕТ №2
Используйте только качественные и проверенные материалы для сборки горелки. Это поможет избежать утечек газа и обеспечит надежность работы устройства. Обратите внимание на соединения и герметичность, чтобы предотвратить возможные аварии.
СОВЕТ №3
Перед использованием горелки проведите тестирование на небольшом участке кровли. Это поможет вам понять, как устройство работает в реальных условиях и внести необходимые коррективы в конструкцию или технику работы.
СОВЕТ №4
Не забывайте о регулярном обслуживании вашей газовой горелки. Проверяйте соединения, чистите форсунки и следите за состоянием всех компонентов, чтобы обеспечить долгий срок службы и безопасность при использовании.
