Как сделать коптилку из газового баллона своими руками

Коптильня из газового баллона позволяет создать уникальный вкус домашних копченостей прямо на вашем участке. В этой статье мы рассмотрим, как изготовить коптильню горячего и холодного копчения своими руками, используя доступные материалы и инструменты. Вы найдете схемы, чертежи и размеры, а также пошаговые руководства для создания различных конструкций, включая модели с дымогенератором и компактные варианты. Эта информация будет полезна как новичкам, так и опытным мастерам, желающим расширить свои кулинарные навыки.

Схемы, чертежи и размеры коптилен из газового баллона

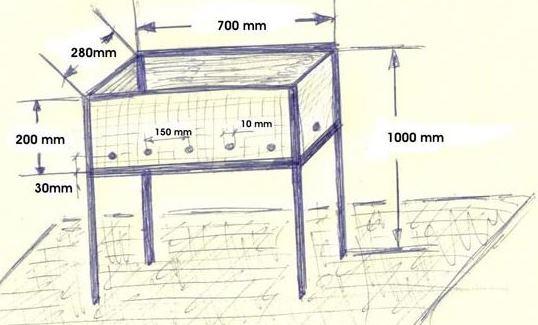

Для приготовления мяса на шампурах используются специальные жаровни. Обычно они имеют следующие параметры:

• Длина может варьироваться, однако расстояние между шампурами должно составлять не менее 8 см;
• Глубина емкости должна быть около 20 см, так как именно на этом уровне мясо располагается над углями;
• Ширина установки должна находиться в диапазоне 25-40 см.

При установке стационарной жаровни высота от земли должна составлять около одного метра. Для барбекю мясо готовят на решетках. Размеры очага аналогичны, но ширина зависит от размеров самой решетки. При установке гриля для обеспечения равномерного приготовления мяса важно предусмотреть крышку.

Коптильни, изготовленные из старых газовых баллонов, могут различаться по следующим характеристикам:

1. Расположение топки.
2. Установка дымовой камеры (методы и расположение крючков и решеток).
3. Способы подачи и отведения дыма.

Например, иногда топку создают из второго баллона меньшего размера, который приваривают к камере для копчения. Если второго баллона нет, топку можно сделать из металлических пластин и соединить трубами.

Можно также создать универсальное место для копчения. Если использовать короткую трубу для дымохода, получится горячее копчение. При удлинении трубы будет происходить холодное копчение.

Создание коптилки из газового баллона своими руками — это интересный и полезный проект, который требует внимательного подхода. Эксперты рекомендуют начинать с тщательной очистки баллона, чтобы избежать остатков газа и вредных веществ. Важно также обеспечить безопасность: перед работой следует полностью слить газ и проделать отверстия для вентиляции.

При выборе конструкции стоит учитывать размер и форму баллона, а также желаемый способ копчения. Для достижения наилучших результатов специалисты советуют использовать древесные чипсы, которые придают продуктам уникальный аромат. Не менее важным аспектом является контроль температуры, поэтому установка термометра поможет избежать перегрева и обеспечить равномерное копчение.

Кроме того, эксперты подчеркивают, что стоит уделить внимание герметичности конструкции, чтобы дым не выходил наружу. В конечном итоге, правильно собранная коптилка из газового баллона может стать отличным дополнением к любому дачному участку, позволяя наслаждаться вкусными копчеными блюдами.

https://youtube.com/watch?v=3iG6X3o8ADg

Какие инструменты и материалы потребуются

Чтобы сварить коптильню из газового баллона, необходимо подготовить такие материалы:

• баллон объемом примерно 50 литров;
• листы из металла;
• строительный уголок;
• трубу для дымохода;
• петли для дверей;
• арматуру для прутьев решетки;
• деревянные ручки.

Дерево для коптильни рекомендуется брать из плотных пород, например, березу.

Помимо перечисленных материалов, также потребуются болгарка со сваркой, электродрель и ножовка.

Интересные факты

Вот несколько интересных фактов о том, как сделать коптилку из газового баллона своими руками:

1. Материалы и безопасность: Газовые баллоны, используемые для создания коптилок, должны быть тщательно очищены и продезинфицированы. Перед началом работы важно убедиться, что баллон полностью пуст и не содержит остатков газа. Это поможет избежать взрывов и других опасных ситуаций.

2. Температурный контроль: При создании коптилки из газового баллона важно учитывать, что температура внутри устройства должна быть контролируемой. Для этого можно установить термометр и использовать различные источники тепла, такие как угли или электрические нагреватели, чтобы достичь оптимальных условий для копчения.

3. Модификации и улучшения: Многие мастера, создавая коптилки из газовых баллонов, добавляют различные модификации, такие как дымогенераторы, вентиляционные отверстия и термостаты. Эти улучшения позволяют не только повысить качество копчения, но и сделать процесс более удобным и безопасным.

https://youtube.com/watch?v=V5d74hQVyY8

Какие баллоны можно использовать

Для создания простой коптильни из газового баллона вам потребуется баллон среднего объема. Наиболее популярным вариантом является модель «АГ-50» с вместимостью 5 литров.

Преимущества использования такого баллона:

• толстые стенки обеспечивают длительное удержание тепла;
• обтекаемая форма способствует лучшей циркуляции дыма;
• значительный вес баллона обеспечивает устойчивость конструкции на подставке.

Как подготовить баллоны

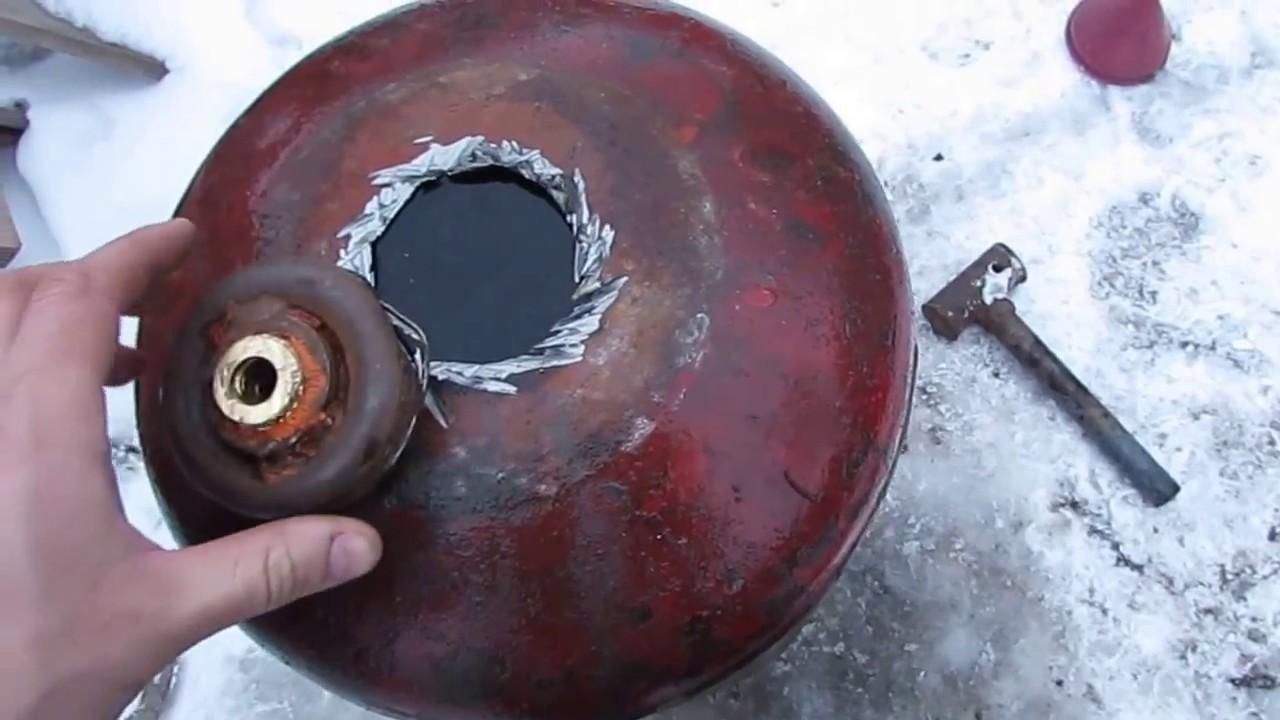

Тару первым делом необходимо проверить на отсутствие глубокой коррозии. Перед началом работы с баллоном с него важно удалить газ с конденсатом.

Важно! Удалять газ с баллона необходимо на свежем воздухе, подальше от источников огня. Емкости для будущей коптильни рекомендуется освобождать в сухую погоду.

Процедуру осуществляют таким образом: вентиль откручивают по максимуму, емкость переворачивают. Чтобы убедиться, что газ полностью вышел, вентиль смазывают мыльной кашицей. Если пузырей не видно, значит, давление внутри такое же, как снаружи.

Подготовка емкости для сооружения коптильни:

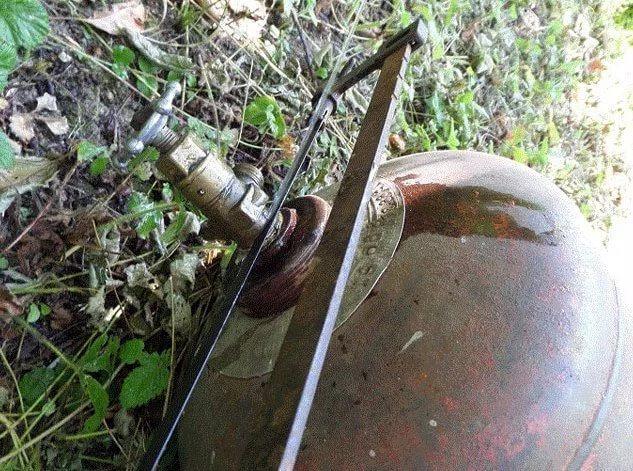

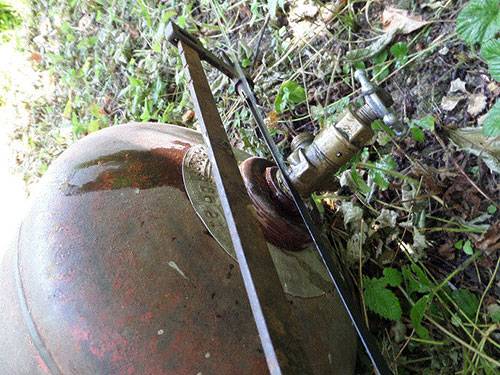

1. Вначале спиливают горловину с краном. Работать необходимо аккуратно, чтобы не допустить возникновение искр. Во избежание возгорания место обработки время от времени поливают водой.
2. Полученную емкость без горловины промывают проточной водой с целью избавления от запаха пропана. Для промывки рекомендуется воспользоваться шлангом.
3. Для промывки баллона в воду можно добавить нашатырный спирт. Полученный раствор заливают в емкость и оставляют немного постоять.

В конце очистки емкости ее повторно хорошо промывают проточной водой.

https://youtube.com/watch?v=DxCG3vwxuNY

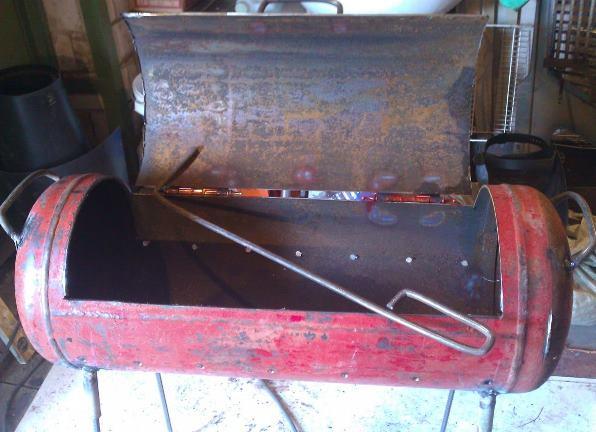

Как сделать коптилку горячего копчения из газового баллона своими руками

Самодельная коптильня для горячего копчения, созданная из газового баллона, изготавливается по следующему процессу:

1. Сначала необходимо освободить баллон от газа, открутив вентиль.
2. Затем внутри емкости тщательно промывают горячей водой с моющими средствами.
3. Далее вырезается дверца.
4. К краю двери приваривается металлическая полоса шириной 30 мм, чтобы устранить щели в дверном проеме.
5. Дверцу устанавливают на петли и добавляют крючок для надежного закрытия.
6. Внутри баллона привариваются крепления для решеток с интервалом в 15 см, на высоте 10 см от дна.
7. Из проволоки изготавливаются круглые решетки.
8. Приваривается труба для отвода жира к месту, где ранее находился вентиль.
9. В завершение создается подставка из кусочков уголка.

Эту коптильню рекомендуется использовать исключительно на открытом воздухе, так как она не герметична, и дым выходит с разных сторон.

Как самому сделать коптильню холодного копчения из газового баллона

Коптильня из кислородного баллона своими руками для холодного копчения устроена сложнее, чем для горячего. Дым вырабатывается в отдельной емкости и поступает по дымоходу, прикрепленному к нижней части устройства.

Если дым получается в печке-буржуйке, он поступает с помощью естественной тяги. Коптильную камеру необходимо расположить выше печи. Диаметр трубы должен быть 150 мм.

Если используется дымогенератор, достаточно установить трубу диаметром 30 мм. Такое устройство можно поместить в общую конструкцию.

Пошаговая инструкция монтажа коптилки из газового баллона для холодного копчения:

1. Вначале баллон аккуратно переворачивают вверх дном и выпускают газ. Затем спиливают горловину, убирают вентиль. После тщательного осмотра емкости ее хорошо промывают водой.
2. Баллон переворачивают набок и делают пометки по всей длине, отступая от краев не меньше 10 см. Это будут дверки. Специальной машинкой вырезают отверстие, но не до конца. Вначале дверцу немного отгибают, затем приваривают петли. И только после этого осуществляют окончательное выпиливание дверцы.
3. Места для петель перед их установкой хорошо очищают с помощью ершика по металлу. Если нет сварки, петли можно закрепить с помощью болтов.
4. Сбоку спиленного баллона приваривают колено, в которое помещают трубу. К ней прикрепляют заслонку для регуляции выхода дыма.
5. С другой стороны баллона вырезают проем, через который дым поступает из топки в коптильню. Также такое отверстие может служить для регуляции тяги. Чтобы ее увеличить, в боковой части мангала просверливают несколько дырок.
6. Внутри будущей коптильни устанавливают перекладину.
7. Чтобы жир собирался в одном месте, дно коптильни покрывают металлическим листом. Изготавливают решетку. Ко дну коптильни приваривают устойчивые ножки.
8. Чтобы копчение происходило с помощью дыма, изготавливают топку из газового баллона меньшего размера. В таком баллоне вырезают одно отверстие для опилок, а второе – для поддувала. Между поддувалом и топкой располагают колосник. Между коптильней и топкой рекомендуется установить длинную трубу во избежание попадания в устройство открытого огня. Такое сооружение позволит коптить продукты холодным способом. Горячий дым, проходя длинную трубу, будет охлаждаться к нужной температуре копчения.

Как сделать коптильню 3 в 1 из 2 газовых баллонов своими руками

Перед тем как приступить к созданию гриль-коптильни из газового баллона своими руками, стоит заранее подготовить проект, который наглядно отразит необходимые материалы, их количество и приблизительную стоимость строительства.

Пошаговая инструкция по изготовлению коптильни 3 в 1:

1. Баллон объемом 50 литров размечают и разрезают на отдельные части: крышку, места для шампуров, отверстие для дымохода и входное отверстие.
2. Для крышки используют всю высоту баллона от утолщенного кольца в нижней части до начала закругления горловины. В металлических бортиках делают сквозные прорези для шампуров.
3. Дымоход устанавливается со стороны горловины, поэтому в этой области создают соответствующее отверстие.
4. Для изготовления дымогенератора баллон обрезают до 0,5 метра в высоту и приваривают обратно дно или горловину. В верхней части важно сделать разъем для соединения с мангалом. Устанавливают решетку для опилок и вырезают крышку для доступа внутрь дымогенератора.
5. Ножки для коптильни можно сделать из кирпича, сварить в виде классических козлов из профильной трубы или соединить несколько автомобильных металлических дисков от колес.
6. В качестве дымохода применяют стальные трубы подходящего диаметра.
7. Из подготовленных деталей собирают коптильню из газового баллона с дымогенератором. Жаровню устанавливают на ножки, а дымогенератор приваривают внизу, опираясь на свои ножки. Сверху прикрепляют дымоход.

После завершения строительных работ проверяют тягу, и можно смело начинать копчение продуктов.

Совет! Для удобства использования коптильни из небольшого газового баллона к заслонкам можно приварить уголки с ручками.

Как сделать вертикальную коптильню из газового баллона своими руками

Коптильню из пропанового баллона своими руками изготавливают следующим образом:

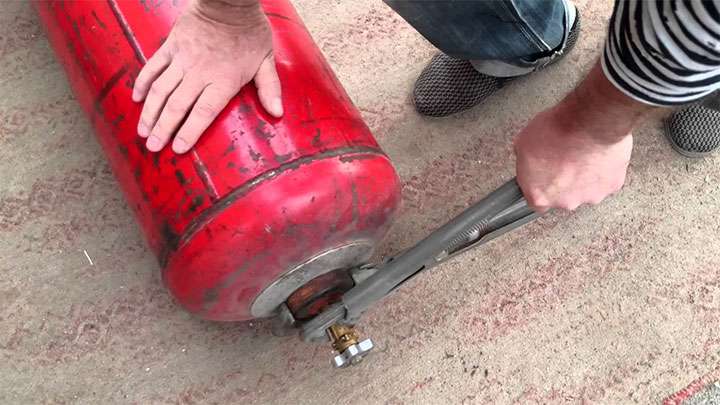

1. На первом шаге работы важно извлечь вентиль с баллона. Для этого проверяют, нет ли в емкости газа, откручивают вентиль. Баллон оставляют на пару дней на свежем воздухе.
2. Для проверки отсутствия газа в баллоне его заполняют водой. Процедуру проводят трижды.
3. Далее следует вырезать отверстия для дымохода. Для этой миссии используется кольцевая пила, плазменный резак или электрический лобзик.
4. На следующем этапе вырезают проемы для дверцы. Чтобы ровно сделать проем, вдоль баллона прикладывают уголок, для поперечного разреза – металлическую ленту. Резка осуществляется болгаркой.
5. Чтобы сделать регулятор тяги дымохода, вырезают несколько пластин с треугольными разрезами в них. Одну пластину приваривают к дымоходу, а вторую – к короткой трубе, ведущей к верху основной дымовой камеры. Саму трубу накрывают козырьком. Аналогичный регулятор вешают также на дверках печи для контроля тяги воздуха.
6. Далее дымовой отсек присоединяют к печи. Между ними вставляют труба, которая предупредит проникновение пламени в дымовой отсек.
7. Устанавливают дверцы на петли, которые приваривают к стальной каемке и основанию устройства. Крепят 32 мм стальную ленту вокруг краев дверок для плотности закрывания проемов. На дверках приваривают ручки.
8. Шлифовальной машиной со специальными насадками удаляют старую краску.
9. Чтобы ставить решетки, под углом 120 градусов приваривают маленькие уголки из железа.
10. Перед покраской коптильню отшлифовывают и обезжиривают растворителем. Окрашивать рекомендуется специальной термостойкой краской.

Чтобы во время использования коптильни жир не капал в огонь, внизу устанавливают поднос. Внизу температура будет выше, чем вверху. Поэтому важно внимательно следить за готовкой продуктов. Также необходимо быть аккуратным при открывании устройства, так как ручка сильно нагревается.

Заключение

Создание коптильни горячего копчения из газового баллона — это достаточно простая задача, если придерживаться заранее подготовленного плана. С помощью такой конструкции можно готовить аппетитные блюда из разнообразных ингредиентов. Кроме того, она занимает немного пространства на вашем участке и отличается легкостью в эксплуатации.

Советы по эксплуатации и уходу за коптилкой из газового баллона

Эксплуатация коптилки из газового баллона требует соблюдения определенных правил, чтобы обеспечить безопасность и долговечность устройства. Вот несколько советов, которые помогут вам правильно использовать и ухаживать за вашей коптилкой.

1. Подготовка перед использованием

Перед первым использованием коптилки обязательно проведите ее тщательную очистку. Убедитесь, что внутри баллона нет остатков газа и загрязнений. Промойте внутренние стенки горячей водой с моющим средством, а затем тщательно высушите. Это поможет избежать неприятных запахов и загрязнений в процессе копчения.

2. Правильная установка

Устанавливайте коптилку на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов. Убедитесь, что коптилка находится на безопасном расстоянии от зданий и деревьев. Если вы планируете использовать коптилку на улице, выбирайте место, защищенное от сильного ветра.

3. Температурный режим

Контроль температуры является ключевым аспектом успешного копчения. Используйте термометр для отслеживания температуры внутри коптилки. Оптимальная температура для горячего копчения составляет 80-120°C, а для холодного — 20-30°C. Регулируйте подачу воздуха и количество дров или щепы для достижения нужной температуры.

4. Выбор древесины

Для копчения используйте только качественную древесину без химических добавок. Избегайте хвойных пород, так как они могут выделять смолы, которые негативно влияют на вкус продуктов. Идеальными вариантами являются дуб, яблоня, вишня и гикори. Замачивание щепы в воде перед использованием поможет избежать слишком сильного горения и обеспечит более мягкий дым.

5. Уход за коптилкой

После каждого использования очищайте коптилку от остатков пищи и копоти. Дайте ей остыть, затем протрите внутренние стенки влажной тряпкой. Не забывайте проверять состояние уплотнителей и других элементов, чтобы избежать утечек дыма. Регулярно проводите профилактическое обслуживание, включая проверку герметичности и целостности конструкции.

6. Хранение коптилки

Если вы не планируете использовать коптилку в ближайшее время, храните ее в сухом месте, защищенном от влаги. Закройте все отверстия, чтобы предотвратить попадание пыли и насекомых. Если коптилка используется на улице, рекомендуется накрывать ее специальным чехлом для защиты от погодных условий.

7. Безопасность

Не забывайте о безопасности при использовании коптилки. Никогда не оставляйте ее без присмотра во время работы. Убедитесь, что у вас под рукой есть огнетушитель или ведро с песком на случай непредвиденной ситуации. Также следите за тем, чтобы дети и домашние животные не приближались к коптилке во время работы.

Следуя этим советам, вы сможете не только продлить срок службы вашей коптилки из газового баллона, но и добиться отличных результатов в копчении продуктов, наслаждаясь их уникальным вкусом и ароматом.

Вопрос-ответ

Из чего лучше сделать коптильню?

Лучший материал для коптильни — нержавеющая сталь. Толщина стали должна быть не менее 0,8 мм.

Из какого материала лучше всего построить коптильню?

Фостман и Блоджетт рекомендуют использовать шпунтованную сосну, поскольку с ней легко работать и она экономична.

Можно ли сделать отопление от газового баллона?

Особенности отопления газовыми баллонами. Топливная смесь закачивается в баллон под высоким давлением в сжиженном состоянии. В таком виде газ занимает меньше объема, и в емкость вмещается больше топлива. После того как баллон был наполнен газовой смесью, его можно подключать к системе отопления.

Советы

СОВЕТ №1

Перед началом работы убедитесь, что газовый баллон полностью пуст и тщательно очищен. Это поможет избежать взрывов и других опасных ситуаций. Промойте баллон водой и оставьте его открытым на несколько дней для полного высыхания и удаления остатков газа.

СОВЕТ №2

При проектировании коптилки учитывайте вентиляцию. Правильное распределение воздуха внутри коптилки обеспечит равномерное копчение и предотвратит накопление дыма. Рассмотрите возможность установки вентиляционных отверстий или использования дымохода.

СОВЕТ №3

Используйте только безопасные материалы для внутренней отделки коптилки. Избегайте пластиковых и токсичных покрытий, которые могут выделять вредные вещества при нагревании. Лучше всего использовать нержавеющую сталь или специальные жаропрочные материалы.

СОВЕТ №4

Не забывайте о безопасности при работе с инструментами и огнем. Используйте защитные перчатки и очки, а также работайте в хорошо проветриваемом помещении или на открытом воздухе. Всегда имейте под рукой огнетушитель на случай непредвиденных ситуаций.
