Как сделать строительные леса своими руками — схема и сборка конструкции

Разновидности строительных лесов по материалам и способам креплений

Производя практически любое строительство или капитальный ремонт зданий и помещений, используются такие специальные конструкции, как леса. Основной их задачей есть замена приставных лестниц и обеспечение проведения безопасных работ на значительных высотах. Выбор строительных лесов из древесины будет более простым и выгодным в финансовом плане. Изделие из металла будет более надёжным.

Металлические строительные леса

Имеют различные варианты крепежа и конструкций, например:

Клиновый крепёж

Название следует из способа особого клиновидного фиксирования частей конструкции. Главным преимуществом таких изделий является повышенная надёжность, возможность выдерживать повышенные нагрузки. Также они выделяются быстротой монтажа и разборки. Применяют клиновый вариант на профессиональной стройке, особенно если есть необходимость подъёма значительных тяжестей.

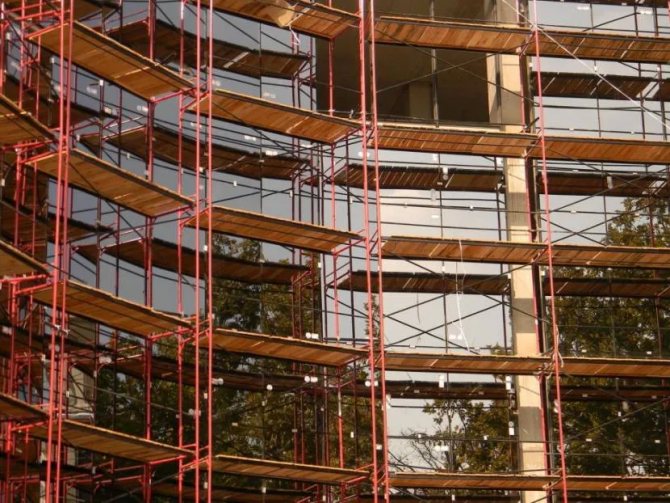

Леса строительные рамного типа Источник readonline.com.ua

Штыревое соединение

По названию становится ясно, что штырь является главным способом соединения элементов конструкции. Этот вариант очень популярен, т.к. легко собираются и демонтируются прямо на стройплощадке в процессе работы, и происходит это достаточно быстро.

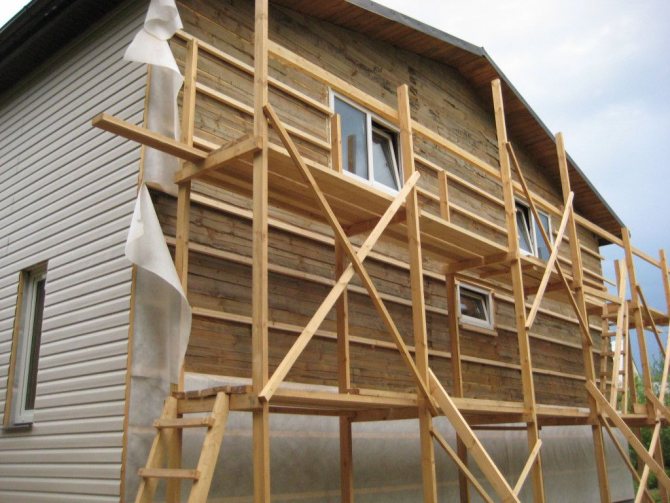

Чертежи и фотоОписанные варианты хороши, если не предполагается использование тяжелых материалов. Еще не всегда есть возможность опереть конструкцию на стену, и тогда понадобятся полноценные леса. В целом конструкция не сложная, но тоже требует достаточного количества древесины.

Для обустройства потребуются доски с толщиной 4-5 см и сначала начинаем собирать стойки. Это будут две толстые доски или вертикальных бруса, которые скреплены поперечинами. По размеру поперечины должны быть от 0.8 до 1 метра. Делайте их исходят из того, что более менее удобная ширина настила начинается от 0,65 метра. Но все же вы будете увереннее себя чувствовать на настиле 0.8 метра в ширину. Для того, чтобы придать конструкции устойчивости по бокам, можно сделать стойки, которые будут сужаться кверху.

Чтобы леса не завалились на стену, поперечины следует делать с выпуском в 25 см. Они не дадут конструкции завалиться. Стойки же ставят на расстоянии 150-250 см друг от друга. Пролет зависит от того, какая толщина досок, которые вы будете использовать для изготовления настила, чтобы они не прогнулись. Установленные стойки на нужном расстоянии следует скрепить укосами между собой. Так они не дадут конструкции сложиться набок. Чем больше вы сделаете укосин и поперечин, тем надежнее будет конструкция.

Также чтобы изготовленные своими руками строительные леса не упали, их следует подпирать брусом или досками, причем один конец должен быть прибит к стойкам при помощи гвоздей, а второй закопан в землю. Поперечные балки не дадут конструкции сложиться набок, но есть вероятность того, что без закрепления леса упадут вперед. Во избежание этого балки следует подпирать укосинами.

Если высота строительных лесов будет 3 метра, можно не подпирать, но если работы будут проводиться на уровне второго или даже третьего этажа, такая фиксация необходима. Также следует сделать перила, если работы будут проводиться на большой высоте. Для этого допустимо использование не очень толстых досок, но главное условие – на них не должно быть трещин и сучков. Поручни придадут уверенности при строительстве.

До уровня перекрытия второго этажа хватает стандартных 6-ти метров. Но такие леса неудобны тем, что их приходится разбирать полностью, если есть необходимость передвигать конструкцию на другую стену. Вы можете собрать леса из крепких старых досок. Иногда для изготовления упоров и раскосов используют трубы или жерди – все, что найдется в хозяйстве.

Устройство лесов для стройки

Обыватель, желающий разобраться, как собирать строительные леса, обнаружит множество вариантов и методов. Несмотря на это, комплектация практически любого вида лесов будет стандартной, и включать она будет:

1. Вертикально расположенные стойки, способные выдержать большую нагрузку и передать её на поверхность грунтов.
2. Диагональных стяжек, с назначением по укреплению скелета конструкции и усилению его показателей жёсткости.
3. Горизонтальных перемычек, назначение которых заключается в укладке на них настильной доски.
4. Непосредственно настила, состоящего из досок, способных держать крупную нагрузку.

Всё перечисленное обычно дополняется следующими элементами:

• ограждениями (перилами), предохраняющими работников от вероятности падения;
• упорными откосами, предотвращающими возможность опрокидывания лесов;
• лесенками для перехода между ярусами.

Монтаж профессиональных строительных лесов Источник gridins.com

Конструкция из дерева самостоятельно

До того, как сделать леса из досок самому для частного дома, понадобится схема, которая должна отображать следующие величины:

• граничную высоту, не превышающую отметку в 6 м (только для конструкций из дерева);
• дистанцию между опорами, не выше 2,5 м;
• ширину настила, составляющую, как правило, 1 м (достаточно для удобной работы).

Оптимальной высотой начального уровня будет расстояние в полметра, что даст возможность строителю работать с удобством. Следующий ярус располагается двумя метрами выше, а третий – не выше 4 метров. Расстояния можно менять в зависимости от видов проводимых работ и габаритов самого строения.

До того, как построить леса из досок, следует закупить необходимые материалы и крепежи:

• стоечный брус (100х100 мм) (можно заменить доской со схожими параметрами);
• доску, необходимую для изготовления стяжек, подпорок и ограждений (толщиной до 30 мм);
• 40-миллиметровая доска под настил;
• крепёжные скобяные изделия в виде гвоздей или саморезов.

Рекомендация! При выборе крепежа необходимо учесть, что использование гвоздей приведёт к увеличению времени строительства лесов, но будут стоить дешевле. К тому же вытаскивание гвоздей при демонтаже будет намного проблематичнее. Значительно сокращает продолжительность создания конструкции применение саморезов. Как правило, невысокие сооружения крепятся гвоздями, а длинные и высокие – шурупами-саморезами по дереву.

Подготовка деталей

Прежде чем приступать к возведению самоделки из профильных труб, мастер должен учитывать, что сама их конструкция будет такой же, как и в ситуации с деревянными вариантами. Чтоб собрать секцию подобных строительных лесов, надо приготовить нижеперечисленные материалы:

• труба для опорных оснований – 4 шт. по 1,5 м;
• профилированная труба для изготовления перекладин – 4 шт. по 1 м;
• тонкостенная труба, имеющая диаметр 20 мм – 4 шт. по 2 м для стяжки на горизонтальной плоскости;
• профилированная труба с параметрами 35х35 мм – 8 шт. по 10 см (будет использоваться в качестве переходников);
• стальная пластинка, которая будет нужна для изготовления подпятников, с размерами 10х10 см, толщиной в 3 мм – 4 шт.;
• чтобы соединить поперечины с каркасом по диагонали, нужно подготовить 10 болтов с шайбами и гайками.

Подготовив все перечисленные детали будущей установки, можно переходить к ее непосредственной сборке.

Сборка

Металлические леса, как и древесные, возможно собрать самостоятельно. Самодельные сооружения из профтрубы получаются крепкими и максимально надежными, если четко следовать инструкции по их сборке.

• Потребуется подготовить щит листа OSB. К нему, используя струбцины, прикрепляют опорные детали лесов.
• К опорным основам нужно сварить поперечные компоненты по горизонтали.
• На расположенный сверху торец стоек потребуется правильно приварить переходники, размер которых составляет 5 см.
• Приподняв стойки вместе с поперечными компонентами со щитка, их следует перевернуть на 90 градусов. Далее их опять выкладывают обратно на щит и крепят к нему на струбцины.
• Краевые участки и середину профильной трубы, что подготовлена для растяжки по диагонали, сплющивают, а потом в ней высверливают прорезь для установки болтов.
• 2 диагонально направленные перекладины грамотно затягивают в центральной части болтом, потом прикладывают к стойкам и находят соответствующую зону, где требуется просверливание.
• Перекладины сооружения фиксируют на стойках посредством болтов, после чего затягивают с помощью гаек.
• На поручнях и опорных основах проделывают сверлом отверстия, а потом их вместе скрепляют болтами.
• К точке основы труб варят подпятники.
• Сконструированное и собранное сооружение выставляют строго вертикально.
• На перекладины, расположенные по бокам, выкладывают доски. Они и станут выступать в роли основы рабочей площади лесов.

Леса, сделанные из металла, получаются максимально износостойкими и могут быть рассчитаны на большие нагрузки. Из металлопрофиля возможно соорудить и усложненную самоделку с изменяемой высотой настила либо разборную модель лесов. Самостоятельно изготавливать подобные изделия проще, если у мастера есть опыт работы со сварочным аппаратом.

Видео описание

Вариант самостоятельного создания строительных лесов из металла пошагово можно увидеть здесь:

Сборка элементов в готовую секцию

Две готовые рамы устанавливаются так, чтобы соединить их диагональными распорками, приложив которые делается разметка маркером будущих мест крепления. По отметкам сверлятся отверстия для болтов. После этого конструкция собирается и проверяется на правильность соединений (на отсутствие перекосов). При выявлении неровностей работа переделывается заново, т.к. эксплуатация таких лесов недопустима.

Изготовка настила

Укладка досок может производиться в длину либо по ширине секции. Использование поперечного варианта потребует дополнительного монтажа горизонтальных труб с боков конструкции по уровню верхней распорочной трубы. Вариант с продольным настилом возможен при наличии длинных досок (не менее 2 метров), которые необходимо будет сбить и укрепить с помощью поперечных брусков, чтобы не допустить прогибов.

Окрашивание готовой конструкции

Металлические леса используют многократно, поэтому важно их качественно обработать, чтобы защитить от воздействия коррозии, ржавчины и т.д. Поэтому после изготовления и поверки на прочность все части изделия тщательно ошкуриваются, очищаются, грунтуются и окрашиваются.

Пример самодельных строительных лесов из металла Источник poligon.3dot.ru

Коротко о главном

Изготовление строительных лесов своими руками – это вполне реально. Тем более, что разновидностей их существует довольно много, а это даёт возможность подобрать подходящий по способностям и финансам вариант.

Главным отличием лесов строительных является материал их изготовления – дерево или металл. А устройство, принцип применения и структурные детали конструкции идентичен для изделий из обоих материалов. Единственное, что типов металлических лесов существует несколько больше, но различия их в основном только в методах соединений и креплений элементов.

По факту деревянные конструкции будут дешевле и легче в изготовлении, но их перемещение в процессе работы, разборка и хранение – это их недостатки. А изделия из металла более надёжны, с более лёгким монтажом, но они более сложны и дороги в изготовлении. Выбор необходимого материала остаётся за пользователем.

Оценок 0

Прочитать позже

Армянские леса и их конструкция

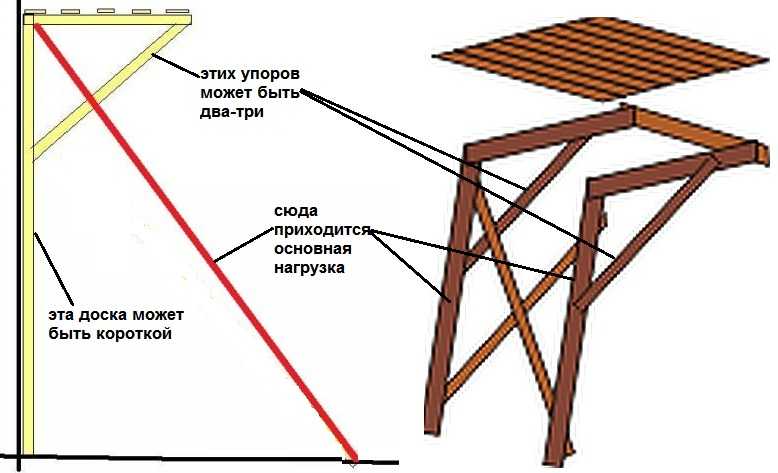

В конструктивном отношении, регулируемые леса отличаются предельной простотой, которая сопровождается высочайшим уровнем эффективности. И мы уверены, что одного лишь взгляда на опубликованное выше фото вам было достаточно, чтобы в основном понять их устройство и принцип работы.

Основу таких лесов составляют треугольные конструкции, называемые конвертами. Каждый конверт состоит из двух мощных брусов, соединенных между собой в виде буквы Г. Прочность их соединения обеспечивается приколоченными к ним с двух сторон досками, придающими этим базовым элементам устойчивую коробчатую форму.

Для того чтобы каждый элемент армянских лесов был максимально надежен, их сборка должна производиться с помощью длинных гвоздей, прошивающих древесные детали практически насквозь.
