Столярные козлы своими руками: деревянные, складные, чертежи, размеры, как сделать

Столярные козлы — важный инструмент для мастеров, занимающихся строительством и ремонтом. Они обеспечивают надежную опору для работы с различными материалами: деревом, фанерой или металлом. В этой статье мы расскажем, как сделать строительные козлы своими руками, предложим чертежи с оптимальными размерами и рассмотрим разные варианты, включая складные модели и конструкции из подручных материалов. Вы сможете выбрать подходящий вариант и сэкономить на покупке готовых изделий, создавая функциональный инструмент, который прослужит долго.

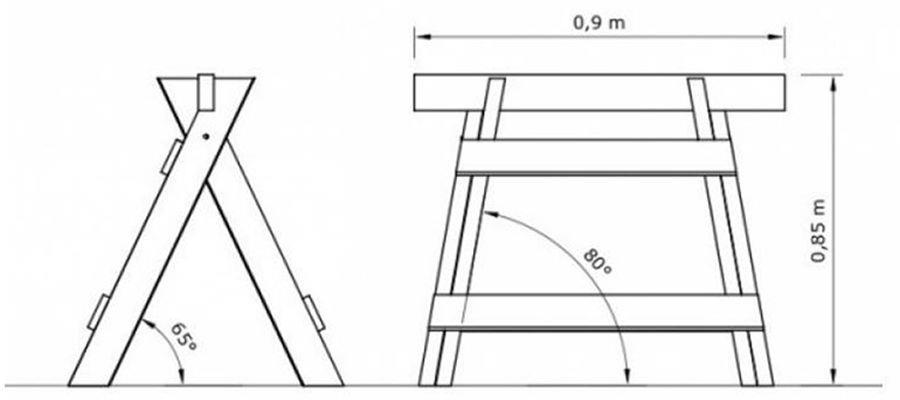

Чертежи столярных козлов с размерами

Для создания козлов, предназначенных для столярных работ, в первую очередь следует определиться с их размерами:

1. Рекомендуемая высота конструкции составляет примерно 70-95 см. Этот параметр лучше всего рассчитывать, исходя из собственного роста. Козлы не должны быть слишком высокими или низкими, чтобы работа с ними была комфортной.
2. Ширина конструкции должна быть около 80 см. Такой размер позволит удобно обрабатывать длинные доски или брус, а также, при необходимости, использовать козлы как стремянку.
3. Расстояние между ножками конструкции обычно составляет около 50 см. Это оптимальный интервал, который обеспечивает устойчивость козлов, не жертвуя их компактностью.

Перед началом работы важно определить место, где будут располагаться козлы, и убедиться, что пространства для них достаточно. После этого можно распечатать чертежи или создать их самостоятельно.

Создание столярных козлов своими руками — это не только экономия средств, но и возможность адаптировать конструкцию под индивидуальные нужды. Эксперты отмечают, что деревянные козлы, благодаря своей прочности и устойчивости, идеально подходят для различных работ. Складные модели, в свою очередь, обеспечивают удобство хранения и транспортировки. При выборе размеров важно учитывать тип выполняемых задач: для тяжелых работ подойдут более высокие и широкие козлы, тогда как для легких — компактные. Чертежи, доступные в интернете, позволяют легко понять процесс сборки, а использование качественных материалов гарантирует долговечность. Таким образом, самостоятельное изготовление козлов становится не только практичным, но и увлекательным занятием для каждого мастера.

https://youtube.com/watch?v=VeOi_ubNeEg

Необходимые инструменты

Чтобы сделать складного козла для ремонта своими руками, понадобится подготовить самые простые инструменты и материалы:

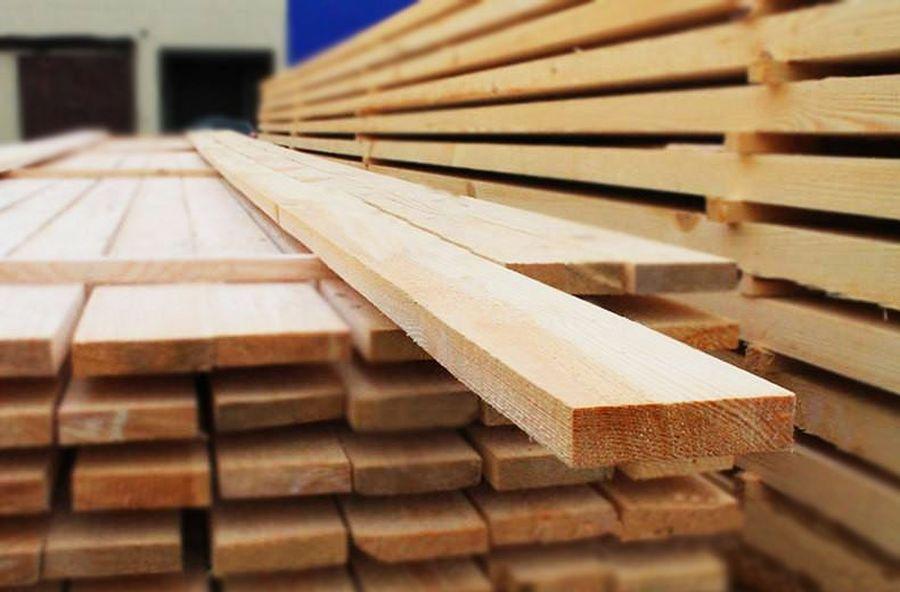

• крепкие ровные доски 100×30 мм;
• саморезы, болты, гайки и шайбы;
• электрический лобзик;
• молоток;
• шуруповерт;
• сверла.

Также нужно подготовить линейку или рулетку для проведения замеров и карандаш для нанесения разметки.

Интересные факты

Вот несколько интересных фактов о столярных козлах, которые могут быть полезны для тех, кто хочет сделать их своими руками:

1. Историческое использование: Столярные козлы имеют долгую историю и использовались мастерами на протяжении веков. Они были незаменимым инструментом в столярных мастерских, позволяя работать с большими заготовками древесины и обеспечивая удобный доступ к материалу. В древности козлы часто делали из дерева, найденного в окрестностях, что подчеркивает их практичность и простоту.

2. Складные конструкции: Современные столярные козлы могут быть складными, что делает их удобными для хранения и транспортировки. Складные козлы можно легко разложить и собрать, что особенно полезно для тех, кто работает в ограниченном пространстве или часто перемещает свою мастерскую. Существуют различные механизмы складывания, которые позволяют быстро и без усилий трансформировать козлы.

3. Индивидуальные размеры и чертежи: При создании столярных козлов своими руками важно учитывать размеры, соответствующие вашим потребностям. Стандартная высота козлов обычно составляет около 75 см, но ее можно адаптировать в зависимости от роста мастера и типа выполняемых работ. Существуют множество чертежей и схем, которые можно найти в интернете, что позволяет легко создать козлы, идеально подходящие для конкретных задач.

https://youtube.com/watch?v=NnO9FmcMhik

Как сделать козлы для столярных работ своими руками

Создать простой козел самостоятельно довольно просто. Существует множество способов его изготовления — из древесины и профильной трубы, из фанеры, а также из досок, полученных от поддонов.

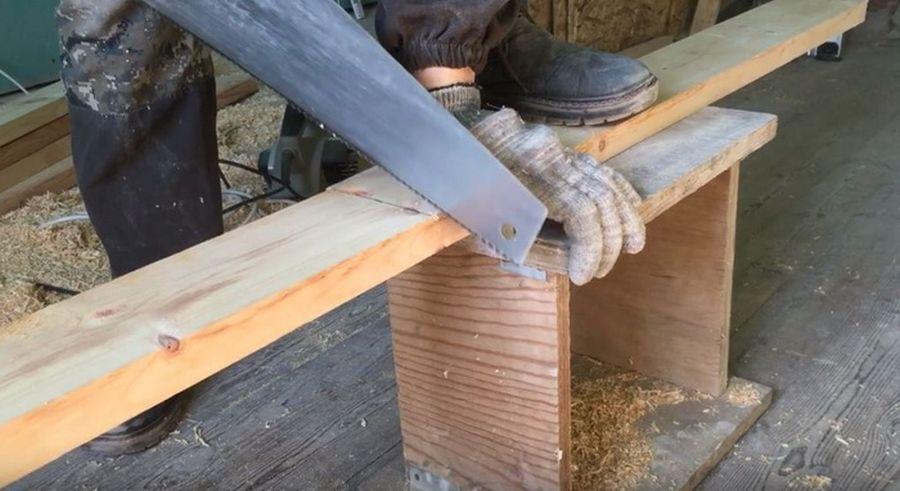

Столярные козлы своими руками из дерева

Проще всего сделать неразборные строительные козлы. Они занимают много места, и их нельзя сложить, зато конструкция отличается особенной устойчивостью.

Инструкция по сборке выглядит так:

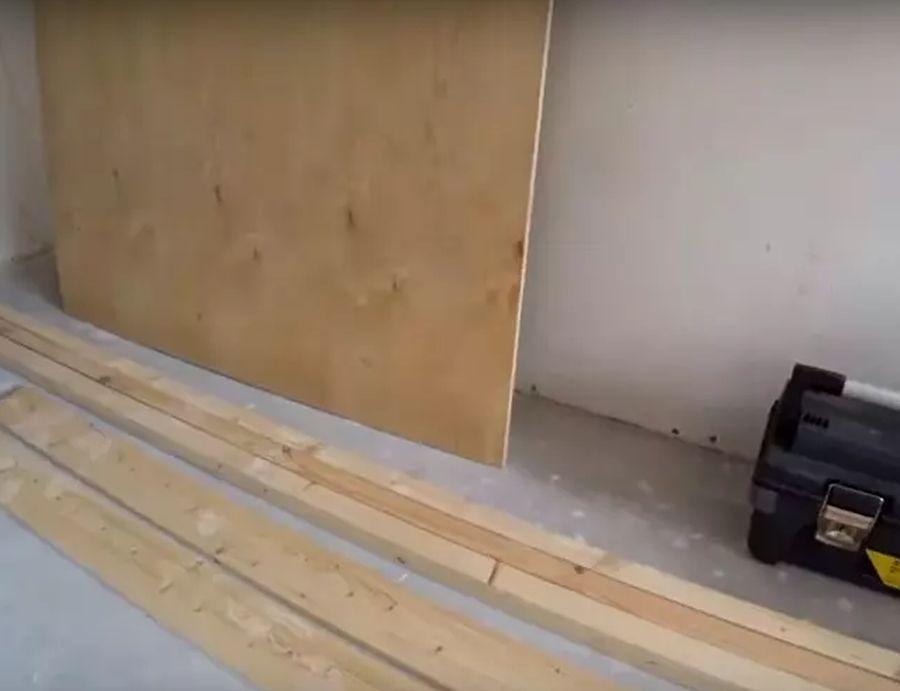

1. Для изготовления столешницы берут лист прочной фанеры и обшивают его по периметру брусом с сечением 50 мм. Древесину крепят на саморезы при помощи шуруповерта. Перед сборкой нужно убедиться, что столешница будет проходить во все дверные проемы, иначе полноценно использовать конструкцию в ремонте не получится.
2. Из доски шириной 12 см выпиливают четыре одинаковые ножки. Оптимальную высоту определяют так — измеряют расстояние от пола до потолка, а потом вычитают из него рост человека и еще 10 см. Это и будет нужная длина ножек.
3. Основание у опор выравнивают, чтобы они не шатались, стоя на полу. Затем их прикрепляют саморезами к рамке столешницы. Чтобы доска в процессе не лопнула, желательно сделать предварительные углубления при помощи дрели.
4. Примерно на середине высоты ножек можно предусмотреть полочку. На нее будет удобно класть инструменты. К ножкам прикрепляют еще одну рамку из бруса, а к ней прикручивают второй лист фанеры.

При правильной сборке строительные козлы выдержат не только массу инструментов, но и вес забравшегося на них человека.

Внимание! Ширину конструкции рекомендуется делать на 5 см уже дверного проема. Тогда приспособление будет легко переносить из помещения в помещение.

https://youtube.com/watch?v=DBcO7dZbhPY

Разборные козлы своими руками из дерева

Разборные козлы из дерева, сделанные своими руками, являются еще одним популярным вариантом. Хотя такой строительный столик менее устойчив, он обладает компактностью и может быть удобно размещен даже в самых ограниченных пространствах.

1. Сначала подготовленную древесину обрабатывают с помощью наждачной бумаги или шлифовальной машинки. Доски распиливаются согласно чертежам, чтобы получить все необходимые элементы.
2. С помощью дрели и сверла диаметром 10 мм на расстоянии 15 см от верхних торцов просверливаются отверстия в двух будущих «ногах» козлов. Затем опоры соединяются между собой, в отверстия вставляются болты диаметром 10 мм, и гайки закручиваются с обратной стороны.
3. Ноги строительных козлов устанавливаются на пол и раскрываются под углом 65 градусов, при этом промежуток проверяется уровнем. Карандашом отмечается место для среза нижней части опор, после чего выполняются необходимые срезы. Ноги должны опираться на пол не уголками, а всей плоскостью на торцах.
4. На верхних частях досок выполняются выпилы шириной 30 мм и глубиной 60 мм. Для этого ноги козлов сначала разбираются, а затем снова соединяются. Выпилы должны быть направлены друг на друга.
5. Две пары складных ног располагаются напротив друг друга, сверху устанавливается перемычка, которая прикручивается саморезами к «внутренним» частям опор. Вторая перекладина устанавливается ниже первой аналогичным образом. Затем конструкция переворачивается, и к «внешним» ногам прикрепляются еще две перемычки.
6. Строительные козлы раскрываются, и с помощью цепи или стропы соединяются противоположные нижние перекладины. Это ограничение предотвратит разъезжание опор. В выпилы, сделанные в верхней части конструкции, укладывается доска-перекладина.

Готовые строительные козлы можно использовать для столярных работ и даже стоять на них с полным весом. Чтобы сложить конструкцию, достаточно просто убрать верхнюю доску.

Как сделать козла из поддонов

Расходные материалы для козлов стоят недорого, но иногда денег может не быть даже на их приобретение. В таком случае для сооружения конструкции используют деревянные поддоны. Козлы получаются менее крепкими, однако вполне подходят для строительных работ.

Инструкция выглядит так:

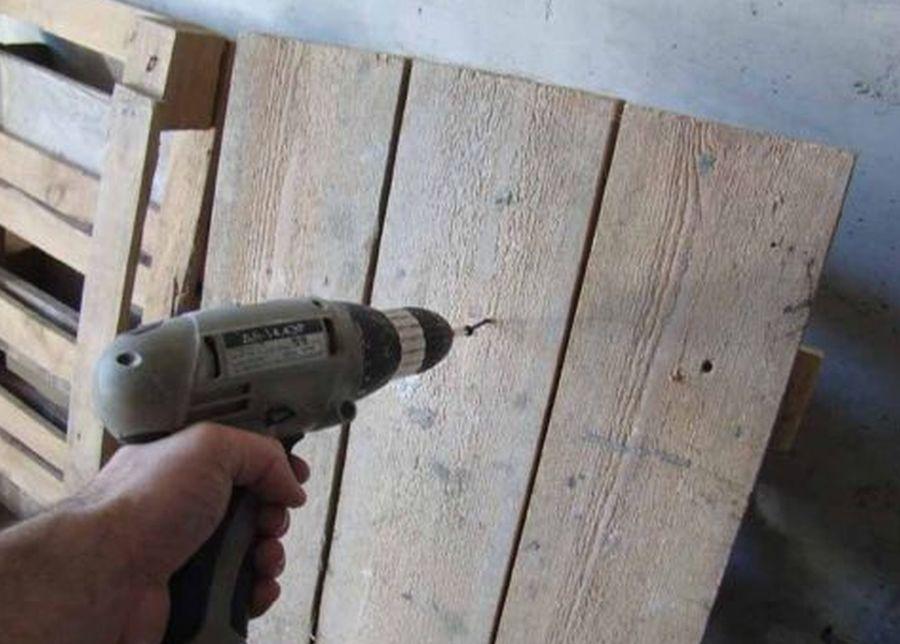

1. Поддоны разбирают при помощи гвоздодера, при его отсутствии используют зубило и молоток. Три достаточно толстых доски ставят на два бруска снизу и прикручивают к ним саморезами, чтобы создать столешницу.
2. К краям основания прикрепляют четыре одинаковые ножки. Они должны слегка выступать над столом строительных козел.
3. Ножки соединяют между собой поперечинами в передней и задней части, а также по бокам. Перекладины придадут конструкции устойчивость и жесткость.
4. Выступающие сверху части ножек спиливают при помощи ножовки. Затем спереди и сзади строительные козлы дополнительно укрепляют диагональными перекладинами. С одного из торцов прикручивают ступеньки, которые позволят забираться на конструкцию.
5. Нижнюю поверхность ножек также торцуют, чтобы строительные козлы стояли на полу ровно. Для этого приспособление переворачивают и замеряют опоры по высоте. Потом делают отметки на нужном уровне и удаляют лишнее пилой или ножовкой.

Дальше козлы следует перевернуть и проверить на устойчивость. Если конструкция покачивается, ножки дополнительно торцуют до получения хорошего результата.

Внимание! На сборку строительных козел из поддонов уходит около 40 минут.

Козлы из фанеры своими руками

Существуют чертежи с размерами козлов, выполненных из фанеры — это еще один доступный и простой способ сборки. Для создания этой конструкции вам понадобятся основной материал, саморезы, полипропиленовая веревка и дверные петли. Рекомендуется использовать палубную фанеру толщиной 18 мм.

Процесс сборки строительных козел выглядит следующим образом:

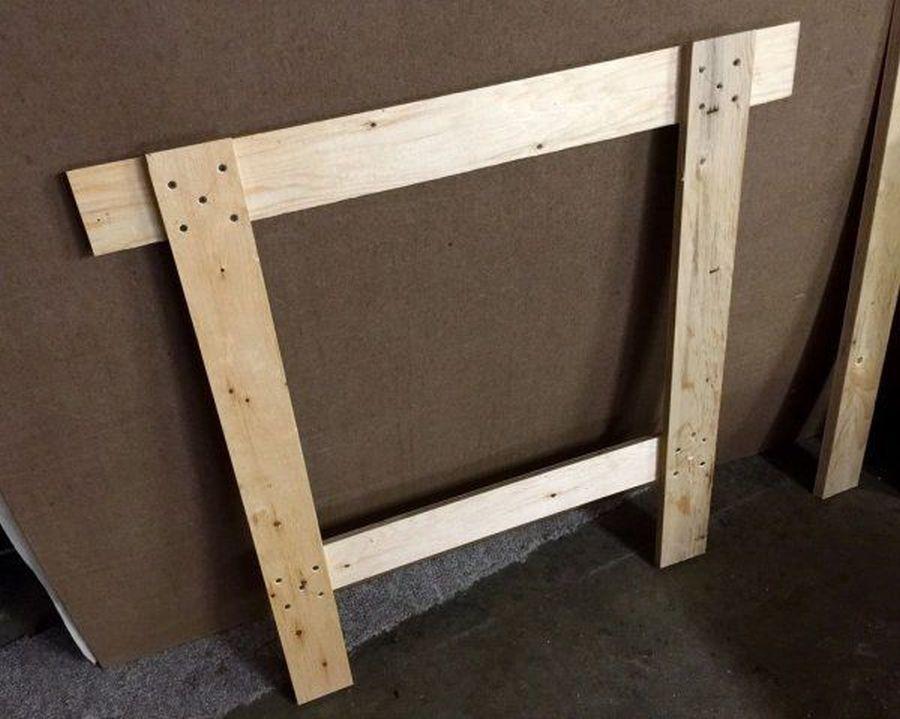

1. В соответствии с выбранными чертежами вырезают все необходимые элементы конструкции. Опорные ножки соединяются с поперечинами. При установке верхней части сразу же устанавливают дверные петли и сверлят отверстия для них. Сначала детали склеивают с помощью ПВА и прижимают, а затем фиксируют саморезами.
2. После того как обе боковины будут готовы, их соединяют в верхней части с помощью дверных петель. Петли закрепляют саморезами в заранее подготовленных отверстиях. Они обеспечивают возможность складывания и раскладывания строительных козел.
3. К торцу одной из боковин прикрепляют верхнюю опорную площадку. С обоих концов ее не фиксируют, чтобы не мешать механизму открывания и закрывания. Между ножками устанавливают ограничитель раскрывания — протягивают полипропиленовую веревку через просверленные отверстия. Затянутый узел обрабатывают зажигалкой. Таким образом, ножки не будут расходиться слишком широко во время эксплуатации строительных козел.

Фанерная конструкция по прочности сопоставима с деревянной. При качественной сборке она способна выдерживать вес от 1 до 3 человек.

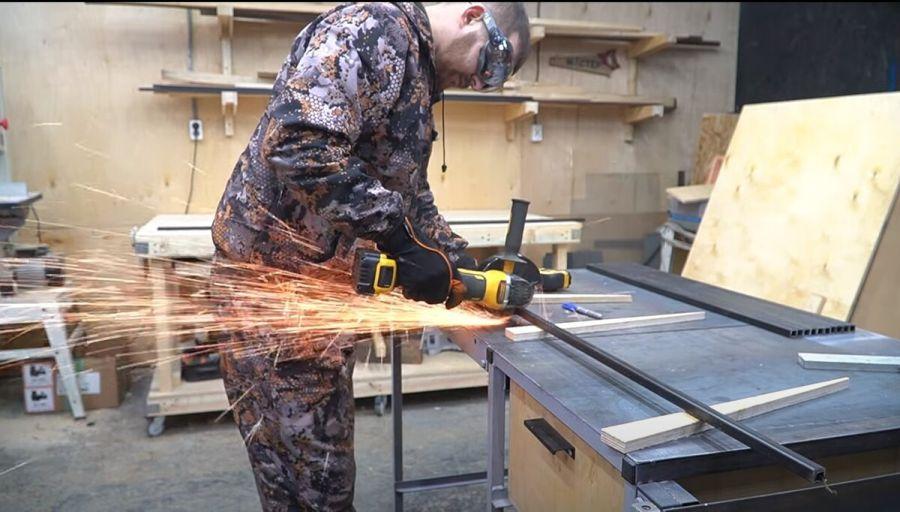

Козлы из профильной трубы своими руками

Если хочется сделать особенно прочную конструкцию, можно соорудить своими руками складные козлы из профтрубы. Сечение должно составлять 15×15 мм. При изготовлении козел следуют простой инструкции.

1. Профильную трубу распиливают на куски — нужно получить десять отрезков по 85 см и два отрезка по 60 см.
2. Заготовки обрабатывают на шлифовальном станке, чтобы избавиться от заусенцев. После этого куски раскладывают на рабочем столе. Длина верхней перекладины и боковых должна составлять 85 см, куски по 60 см помещают в центр.
3. Всю конструкцию скрепляют для начала магнитными уголками, а потом начинают сваривать металл.
4. Чтобы ножки строительных козел не прижимались друг к другу слишком плотно, между ними вставляют металлические шайбы для поддержания зазора. Дальние опоры соединяют между собой перемычками также при помощи сварки. Перекладины нужны для придания конструкции дополнительной жесткости.
5. В верхней части ножек делают сквозное отверстие сверлом на 6 мм, отступив примерно 5 см от края. Опоры скрепляют болтом с гайкой М6 и тремя шайбами. Ножки должны легко складываться и раскладываться.
6. В заключение остается только соединить опоры на боковинах металлической цепью. Она послужит ограничителем и не позволит ножкам разъехаться в стороны сильнее, чем нужно.

Металлические строительные козлы могут выглядеть довольно хрупкими. Однако на самом деле они получаются очень надежными и легко выдерживают не только стройматериалы, но и взрослого человека весом 80-90 кг.

Заключение

Создание деревянных строительных козлов своими руками — это довольно простая задача. Вам всего лишь нужно придерживаться ясных инструкций с пошаговыми изображениями, чтобы изготовить надежный и компактный столярный столик.

Советы по выбору материалов для столярных козлов

При выборе материалов для столярных козлов важно учитывать несколько факторов, таких как прочность, устойчивость к нагрузкам, долговечность и стоимость. Рассмотрим наиболее популярные материалы, которые можно использовать для изготовления козлов.

Дерево

Дерево – это традиционный и наиболее распространенный материал для столярных козлов. Оно обладает хорошими механическими свойствами, легкостью в обработке и эстетичным внешним видом. Для изготовления козлов лучше всего подходят следующие виды древесины:

• Сосна – легкая и доступная древесина, хорошо подходит для изготовления козлов. Однако она менее устойчива к механическим повреждениям и влаге.
• Ель – также легкий и доступный материал, но имеет более высокую прочность по сравнению с сосной.
• Дуб – очень прочная и долговечная древесина, но и более дорогая. Подходит для тех, кто планирует использовать козлы в условиях высокой нагрузки.
• Бук – еще один прочный вариант, который хорошо выдерживает нагрузки, но также имеет высокую стоимость.

Металл

Металлические козлы становятся все более популярными благодаря своей прочности и долговечности. Они могут быть выполнены из стали или алюминия. Металлические козлы обычно имеют складную конструкцию, что делает их удобными для хранения и транспортировки. Однако стоит учитывать, что металл может быть тяжелее дерева и требует дополнительных навыков для обработки.

Комбинированные материалы

Некоторые мастера предпочитают использовать комбинированные материалы, такие как дерево и металл. Например, деревянные верхние части козлов могут быть дополнены металлическими ножками для повышения прочности и устойчивости. Такой подход позволяет объединить преимущества обоих материалов и создать более универсальные и долговечные конструкции.

Пластик

Пластиковые козлы могут быть хорошим вариантом для легких работ и временного использования. Они легкие, устойчивые к влаге и не требуют особого ухода. Однако их прочность и устойчивость к нагрузкам значительно ниже, чем у деревянных или металлических козлов, поэтому они не подойдут для серьезных столярных работ.

Выбор в зависимости от назначения

При выборе материала для столярных козлов важно учитывать, для каких целей они будут использоваться. Если козлы нужны для легких работ, то можно обойтись недорогими и легкими материалами, такими как сосна или пластик. Для более серьезных задач, требующих высокой прочности и устойчивости, лучше выбрать дуб или комбинированные конструкции с использованием металла.

Также стоит обратить внимание на условия эксплуатации: если козлы будут использоваться на улице или в условиях повышенной влажности, лучше выбирать материалы, устойчивые к воздействию влаги и коррозии.

Вопрос-ответ

Какой высоты должны быть козлы?

Высота рабочей поверхности. Оптимальная — 75–85 см для человека среднего роста.

Из чего сделать козлы?

Стол строительного козла собирается из бруса 50х50 мм и доски 25х200 мм. Для этого их скручивают при помощи саморезов. Затем соединяют опоры со столом и прикручивают распорки. Боковые можно использовать как ступень, если прикрутить их на расстоянии 30-40 см от края ног строительного козла.

Сколько нужно досок для козла?

Необходимый материал на 1 штуку складных строительных козлов: доска 25х100х800 мм — 4 шт.

Размеры строительного козла?

Параметры 1 козла: Длина в упаковке 1250 мм, ширина в упаковке ~ 200 мм, высота в упаковке ~ 200 мм, масса 16 кг.

Советы

СОВЕТ №1

Перед началом работы обязательно подготовьте все необходимые инструменты и материалы. Убедитесь, что у вас есть качественная древесина, подходящие крепежи и инструменты, такие как пила, дрель и уровень. Это поможет избежать ненужных задержек и обеспечит безопасность во время сборки.

СОВЕТ №2

При создании чертежей для столярных козлов учитывайте размеры и вес материалов, которые вы планируете использовать. Определите оптимальную высоту и ширину козлов, чтобы они были удобны в использовании и соответствовали вашим потребностям. Не забудьте учесть возможность регулировки высоты, если это необходимо.

СОВЕТ №3

Если вы планируете делать складные козлы, выбирайте надежные механизмы для складывания, такие как петли или зажимы. Это обеспечит долговечность конструкции и удобство в использовании. Также подумайте о том, чтобы сделать козлы легкими для транспортировки, если вы планируете использовать их вне дома.

СОВЕТ №4

Не забывайте о безопасности! Используйте защитные очки и перчатки во время работы с инструментами. Также убедитесь, что ваша рабочая зона хорошо освещена и свободна от лишних предметов, чтобы избежать травм и обеспечить комфортную работу.
